Karty do pralek
Karty do pralek obejmują moduły sterujące, płytki elektroniki i programatory odpowiedzialne za współpracę silnika, pompy, grzałki, zaworów oraz panelu obsługi. Zanim kupisz część, ustal, czy problem dotyczy karty, wiązki lub elementu wykonawczego, a następnie porównaj pełne oznaczenia urządzenia i modułu.
Co obejmuje kategoria kart do pralek
Karta do pralki może być głównym modułem sterującym, modułem mocy, płytką panelu użytkownika, programatorem albo inną płytką elektroniczną stosowaną w pralce lub pralko-suszarce. W zależności od konstrukcji jedna płyta steruje większością funkcji albo urządzenie ma kilka modułów połączonych wiązką przewodów.
Moduł odbiera informacje z czujników i panelu, a następnie załącza elementy wykonawcze, takie jak elektrozawory, pompa odpływowa, grzałka, blokada drzwi i napęd bębna. Dlatego podobny objaw może wynikać zarówno z uszkodzenia elektroniki, jak i z problemu z częścią, którą karta próbuje wysterować.
Objaw nie wskazuje jeszcze karty
Przed zamówieniem modułu trzeba ustalić, na którym etapie cyklu pralka przestaje działać. Poniższe zestawienie pomaga zawęzić diagnozę, ale nie zastępuje schematu i procedury serwisowej konkretnego modelu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Pralka jest całkowicie martwa | Brak zasilania, przewód lub filtr przeciwzakłóceniowy, wyłącznik, uszkodzenie zasilacza modułu, spalona ścieżka albo element zabezpieczający karty | Gniazdo, przewód, połączenia, ślady przegrzania i wejście zasilania zgodnie ze schematem | Jeśli zasilanie dochodzi do modułu, ale nie pracuje jego zasilacz, karta jest podejrzana. Sam brak reakcji nie rozstrzyga, czy uszkodzony jest moduł główny, panel czy obwód zasilający |
| Panel świeci, lecz po naciśnięciu START cykl nie rusza | Blokada drzwi, przycisk START, aktywna blokada rodzicielska, błąd zapisany w sterowaniu, wiązka między panelem a modułem | Czy drzwi faktycznie się ryglują, czy pojawia się sygnał blokady i czy inne przyciski działają | Brak ryglowania kieruje uwagę najpierw na blokadę i jej przewody. Jeśli blokada działa, a panel nie przekazuje polecenia, trzeba sprawdzić panel, komunikację i moduł |
| Pralka pobiera wodę, ale nie przechodzi dalej | Niedrożność, hydrostat lub jego wężyk, blokada drzwi, grzałka, czujnik temperatury, wiązka albo karta | Poziom wody, drożność układu hydrostatu, stan grzałki i NTC oraz kody zapisane dla danego modelu | Moduł może zatrzymywać program po nieprawidłowym sygnale, ale wymiana karty bez sprawdzenia czujnika lub grzałki jest przedwczesna |
| Pralka nie wypompowuje wody lub nie wiruje | Zablokowana pompa, filtr, wąż odpływowy, uszkodzona pompa, silnik, szczotki, tachogenerator, blokada drzwi albo obwód wyjściowy modułu | Najpierw odpływ i pompę, później napęd oraz przewody; elementy elektryczne porównuj z dokumentacją modelu | Jeżeli pompa lub silnik nie dostają sterowania mimo prawidłowych warunków, podejrzany jest moduł lub wiązka. Jeśli mają zasilanie, przyczyna może leżeć w samym elemencie |
| Program zatrzymuje się w różnych momentach | Usterka czujnika, grzałki, pompy, silnika, niestabilne zasilanie, wilgoć, uszkodzenie komunikacji albo elektroniki | Powtarzalność objawu, kod błędu, złącza, ślady zalania i przegrzania oraz działanie poszczególnych podzespołów | Losowe zatrzymania nie są dowodem awarii karty. Warto sprawdzić, czy błąd pojawia się zawsze przy tym samym etapie programu |
| Programator lub przyciski reagują nieprawidłowo | Uszkodzony enkoder, pokrętło, przycisk, panel użytkownika, taśma, złącze albo oprogramowanie modułu | Czy problem dotyczy jednego elementu, całego panelu czy komunikacji z modułem głównym | Jeśli samo pokrętło jest mechanicznie uszkodzone, wymiana całej karty może być niepotrzebna. W niektórych konstrukcjach enkoder występuje jednak jako element płytki |
| Pralka wyświetla kod błędu | Awaria wskazanego obwodu, przerwa lub zwarcie w wiązce, czujnik, element wykonawczy albo karta | Znaczenie kodu w dokumentacji właściwej dla pełnego modelu i wyniki testów danego obwodu | Kod błędu zawęża obszar poszukiwań, ale zwykle nie oznacza automatycznie „wymień moduł” |
Jak diagnozować kartę przed zakupem
1. Zacznij od prostych przyczyn
Zapisz dokładny przebieg awarii: czy pralka reaguje na włącznik, czy panel świeci, czy drzwi się ryglują, czy słychać pompę lub zawór i w którym momencie cykl się zatrzymuje. Sprawdź także filtr odpływu, drożność węży, domknięcie drzwi oraz widoczne złącza. Te czynności mogą wykluczyć usterki, które dają objawy podobne do awarii modułu.
Jeżeli problem dotyczy tylko grzania, nie zaczynaj od zakupu karty. Najpierw sprawdź grzałkę, czujnik temperatury, przewody i warunki, w których sterownik pozwala rozpocząć grzanie. Przy braku wirowania sprawdź odpływ, napęd, szczotki lub układ inwerterowy, zależnie od konstrukcji pralki.
2. Obejrzyj moduł i złącza
Po odłączeniu urządzenia od sieci i uzyskaniu dostępu do elektroniki sprawdź:
- nadpalone miejsca, pęknięcia laminatu i ślady zwarcia;
- wybrzuszone lub rozlane kondensatory, uszkodzone elementy zasilacza i przekaźniki;
- wilgoć, ślady detergentu, korozję oraz zabrudzenia przewodzące;
- luźne, przypalone lub zaśniedziałe styki wtyczek;
- przetarte przewody, szczególnie w pobliżu zbiornika, silnika i zawiasów;
- zgodność oznaczeń na płytce z oznaczeniami zapisanymi w dokumentacji.
Brak widocznych uszkodzeń nie potwierdza sprawności karty. Procesor, zasilacz impulsowy, element mocy lub komunikacja mogą ulec awarii bez śladu na obudowie.
3. Pomiary wykonuj bez zasilania, jeśli nie masz kwalifikacji
Pomiar rezystancji ma sens po odłączeniu pralki od sieci, rozładowaniu elementów magazynujących energię i odłączeniu badanego obwodu od modułu. W ten sposób można szukać przerwy, zwarcia, uszkodzonej wiązki lub nietypowego połączenia z masą. Wynik rezystancji pojedynczego elementu nie potwierdza jednak poprawnej pracy pod obciążeniem.
Przykładowo:
- ciągłość przewodu sprawdza się między jego końcami, najlepiej po odłączeniu wtyczek;
- zwarcie do obudowy bada się przy odłączonym elemencie i z uwzględnieniem tego, czy producent dopuszcza taki test;
- przekaźnik, triak lub zasilacz modułu ocenia się według schematu i procedury serwisowej, a nie wyłącznie po pomiarze omomierzem;
- grzałkę, pompę, silnik i czujnik należy badać osobno, ponieważ podłączone do karty mogą dawać wynik zafałszowany przez inne obwody.
Nie podawaj jednej uniwersalnej rezystancji dla wszystkich pralek. Wartości zależą od typu elementu, temperatury, konstrukcji i modelu urządzenia. Gdy dokumentacja nie podaje liczby, ważniejsze jest ustalenie, czy występuje przerwa, zwarcie, upływność albo brak ciągłości połączenia.
Pomiary pod napięciem sieciowym, sprawdzanie zasilacza modułu i obserwacja sygnałów sterujących wymagają odpowiednich kwalifikacji, izolowanych przyrządów oraz procedury dla konkretnego modelu. Nie wykonuj ich na odkrytej pralce bez doświadczenia i zabezpieczenia przed porażeniem. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi; nie są przeznaczone dla osoby bez przygotowania.
Moduł główny, panel i programator
W pralce może występować kilka elementów, które w sprzedaży są określane jako elektronika, programator, karta lub moduł. Nie są one automatycznie zamienne:

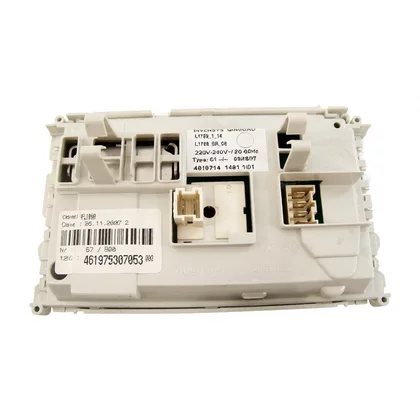

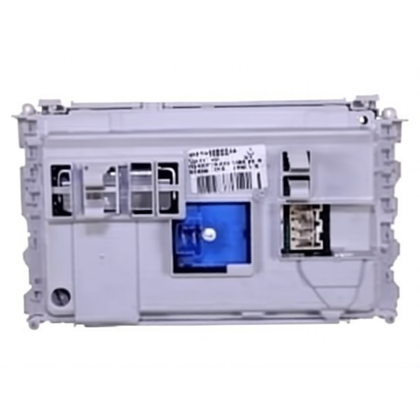

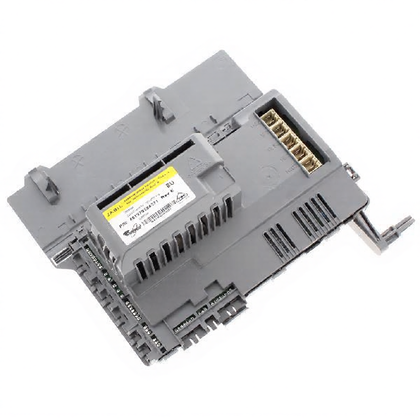

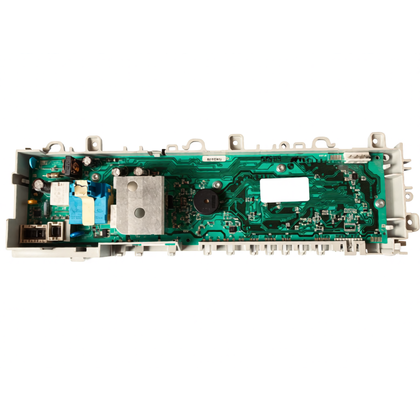

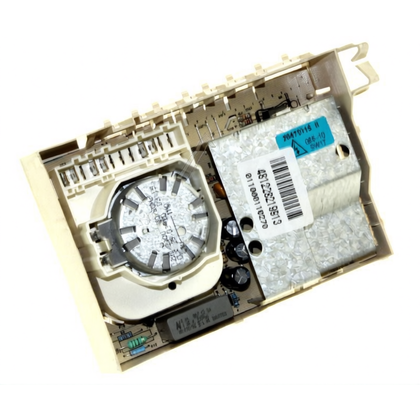

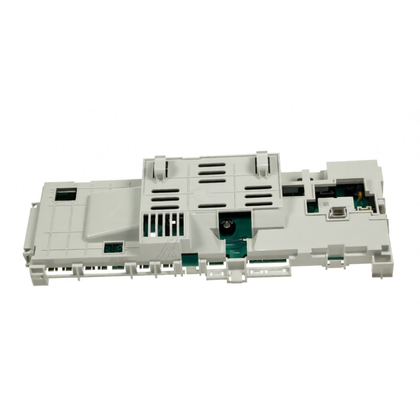

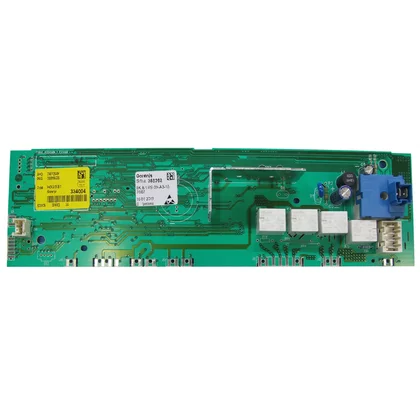

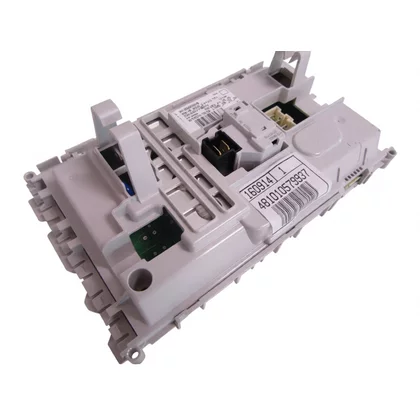

- moduł główny lub moduł mocy steruje elementami wykonawczymi;

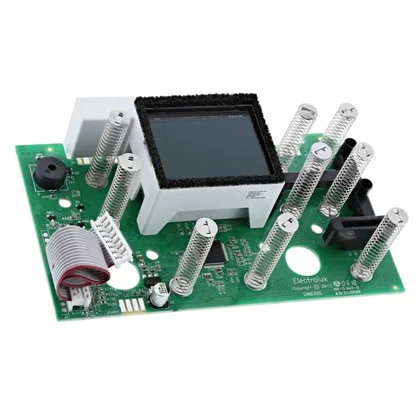

- panel użytkownika obsługuje przyciski, pokrętło i wyświetlacz;
- moduł komunikacyjny może pośredniczyć między panelem a kartą główną;

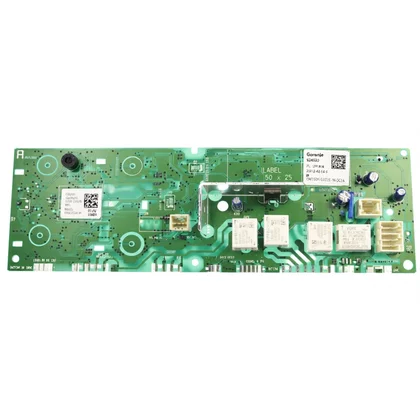

- programator w starszej pralce może być elektromechaniczny, a w nowszej może oznaczać elektroniczny sterownik;
- moduł silnika lub inwerter może być osobną płytką, szczególnie w urządzeniach z napędem bezszczotkowym.
Jeżeli urządzenie ma dwie lub więcej płytek, wymiana jednej może nie wystarczyć. Moduły mogą być powiązane oprogramowaniem, wersją sprzętową albo konfiguracją konkretnego wariantu pralki. Nie zakładaj jednak z góry, że każda nowa karta wymaga programowania. Potwierdź to w dokumentacji producenta lub w opisie konkretnej części.
Dostęp i wymiana karty
Położenie modułu zależy od konstrukcji. Może znajdować się pod górnym blatem, za panelem sterowania, przy podstawie obudowy albo w pobliżu silnika. Przed demontażem:
- Odłącz wtyczkę, zamknij dopływ wody i odsuń urządzenie tak, aby nie uszkodzić węży.
- Zrób zdjęcia ułożenia przewodów i oznacz nietypowe złącza. Nie polegaj wyłącznie na kolorach przewodów.
- Zdejmij tylko te osłony, które są wymagane dla danego modelu. W pralce ładowanej od frontu dostęp często uzyskuje się od góry lub od przodu, natomiast w innych konstrukcjach moduł może być dostępny od dołu albo z tyłu.
- Zwalniaj blokady wtyczek i wyciągaj złącza za korpus, nie za przewody.
- Odkręć lub zwolnij uchwyty modułu, zachowując kolejność elementów i położenie obudowy ochronnej.
- Porównaj oznaczenia starej i nowej karty przed podłączeniem. Nie wciskaj złącza na siłę i nie zamieniaj podobnych wtyczek.
- Poprowadź wiązki tak jak wcześniej, z dala od ostrych krawędzi, ruchomego zbiornika, paska i źródeł ciepła.
- Po montażu sprawdź, czy osłony są zamknięte, przewody nie są przyciśnięte, a złącza są całkowicie osadzone.
Kolejność demontażu, liczba mocowań i sposób konfiguracji nie są uniwersalne. Nie przenoś instrukcji z innej marki lub modelu na swoją pralkę. Po naprawie wykonaj test zgodny z instrukcją urządzenia: sprawdź reakcję panelu, ryglowanie drzwi, pobieranie i odpompowanie wody oraz pracę napędu. Jeżeli producent przewiduje test serwisowy, użyj go zgodnie z właściwą procedurą.
Naprawa płytki czy wymiana całego modułu?
Naprawa elektroniki może obejmować wymianę elementu zasilacza, przekaźnika, triaka, uszkodzonego złącza lub odtworzenie ścieżki. Jest uzasadniona tylko wtedy, gdy przyczyna i zakres uszkodzenia są rozpoznane. Wymiana spalonego elementu bez sprawdzenia pompy, zaworu, grzałki, silnika lub wiązki może doprowadzić do ponownego uszkodzenia karty.
Przy nadpaleniu sekcji sieciowej, zalaniu, uszkodzeniu procesora lub niepewnej historii zwarcia naprawa płytki wymaga oceny elektronika AGD. Nie mostkuj bezpieczników, blokad ani uszkodzonych ścieżek prowizorycznym przewodem. Nie uruchamiaj urządzenia z odsłoniętą płytką, jeżeli nie masz kwalifikacji do pracy przy napięciu sieciowym.
Jak dobrać właściwą kartę do pralki
Dobieraj część po pełnych danych urządzenia, nie po samym zdjęciu, liczbie pinów ani nazwie handlowej modelu. Najważniejsze są:
- marka i pełne oznaczenie modelu;
- identyfikator wariantu z tabliczki znamionowej;
- numer części zapisany na starej karcie;
- wersja sprzętowa i, jeśli występuje, kod oprogramowania;
- rodzaj pralki lub pralko-suszarki, pojemność, napęd i konfiguracja panelu;
- zgodność z katalogiem producenta albo potwierdzenie sprzedawcy na podstawie kompletu danych.
Do identyfikacji przygotuj zdjęcie całej tabliczki znamionowej oraz wyraźne zdjęcia etykiet modułu. W zależności od marki potrzebne mogą być między innymi: pełny PNC / Prod.No. dla Electrolux, AEG i Zanussi, pełny E-Nr z końcówką /xx dla Bosch i Siemens, numer serwisowy dla Whirlpool, Bauknecht, Indesit i Hotpoint, model oraz Product No. dla Beko i Grundig, model oraz Product Code dla LG, model oraz Art. No. lub kod PS dla Gorenje i Hisense, a także pełny model z wariantem końcowym dla Samsunga. Dla Amiki przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny.
Skrócony model może obejmować kilka wersji elektrycznych lub programowych. Identyczne złącze nie gwarantuje zgodności, a karta o podobnym numerze może mieć inne wyjścia, konfigurację albo oprogramowanie. Przed zakupem porównaj pełne oznaczenie urządzenia z katalogiem części i ustal, czy moduł jest dostarczany zaprogramowany, wymaga konfiguracji, czy współpracuje z konkretnym panelem.
Przydatne powiązane części
Jeśli diagnoza wskaże inny obwód niż karta, przejdź do właściwej grupy części: moduły sterujące do pralek, blokady drzwi i elektrozamki, grzałki i czujniki NTC, pompy odpływowe albo silniki i tachogeneratory. Linkowanie do innej części ma sens dopiero po rozróżnieniu przyczyny, a nie jako zakup kilku elementów na próbę.
FAQ
Czy brak reakcji pralki oznacza uszkodzoną kartę?
Nie. Najpierw sprawdź zasilanie, przewód, filtr przeciwzakłóceniowy, wyłącznik, złącza i ślady zwarcia. Jeżeli napięcie dochodzi do modułu, a jego zasilacz nie uruchamia sterowania, karta staje się bardziej prawdopodobną przyczyną, ale nadal trzeba uwzględnić panel i wiązkę.
Czy kod błędu wskazuje moduł do wymiany?
Nie automatycznie. Kod może oznaczać problem z czujnikiem, pompą, silnikiem, blokadą, przewodem albo komunikacją. Znaczenie kodu trzeba odczytać dla pełnego modelu, a następnie sprawdzić wskazany obwód przed zakupem elektroniki.
Czy podobna karta z takim samym złączem będzie pasować?
Nie musi. Moduły mogą różnić się wersją oprogramowania, konfiguracją wyjść, obsługiwanym panelem i wariantem urządzenia. Zgodność potwierdzaj po pełnych oznaczeniach pralki oraz numerze części, nie tylko po wyglądzie płytki.
Czy po wymianie karty trzeba ją programować?
Zależy to od marki, modelu i rodzaju modułu. Niektóre karty działają po podłączeniu, inne wymagają konfiguracji, zapisania wariantu urządzenia albo współpracy z panelem pochodzącym z tego samego zestawu. Sprawdź dokumentację dla konkretnej części.
Czy można wymienić sam uszkodzony element na płytce?
Czasami tak, na przykład przekaźnik, triak, element zasilacza lub złącze. Najpierw trzeba jednak znaleźć przyczynę uszkodzenia i sprawdzić obwód, który karta steruje. Bez tej kontroli nowy element może ulec awarii ponownie.
Jakie dane wysłać do doboru karty?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie modelu, identyfikator wymagany przez producenta oraz zdjęcia etykiet i złączy starego modułu. Nie zasłaniaj końcówek oznaczeń, ukośników ani kodów wariantu.
