Moduły/elektronika do lodówek SAMSUNG
Moduły elektroniki do lodówek Samsung obejmują płyty główne, sterowniki sprężarki, panele i wyświetlacze. Brak chłodzenia, martwy panel lub migające kontrolki nie przesądzają jednak o awarii płytki — podobne objawy powodują czujniki, wiązki i podzespoły wykonawcze. Przed zakupem ustal rodzaj modułu i odczytaj pełny model Samsung wraz z wariantem końcowym z tabliczki znamionowej.
Jakie moduły elektroniczne występują w lodówkach Samsung?
Określenie „moduł elektroniki” może oznaczać kilka różnych części, których nie należy traktować zamiennie:

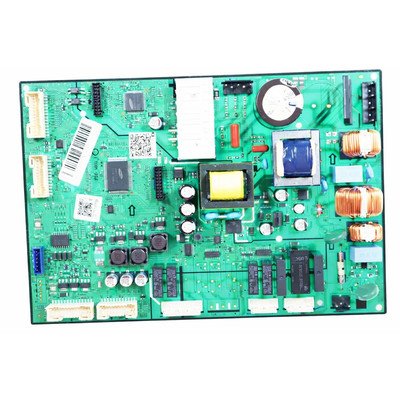

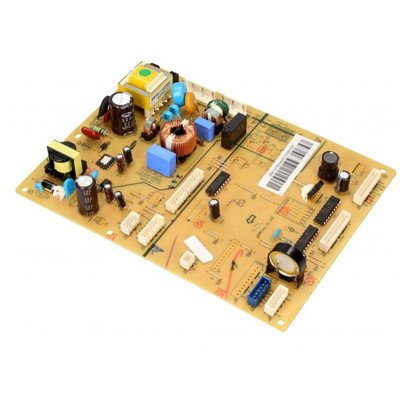

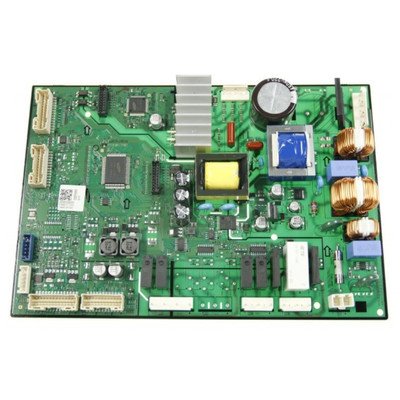

- główna płyta sterująca odbiera informacje z czujników i steruje między innymi wentylatorami, odszranianiem, oświetleniem oraz pracą układu chłodniczego;
- moduł inwertera zasila i steruje odpowiednią sprężarką inwerterową; może być osobną płytką umieszczoną w pobliżu sprężarki albo częścią większego zespołu;

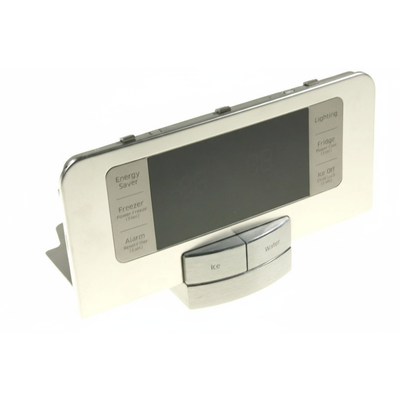

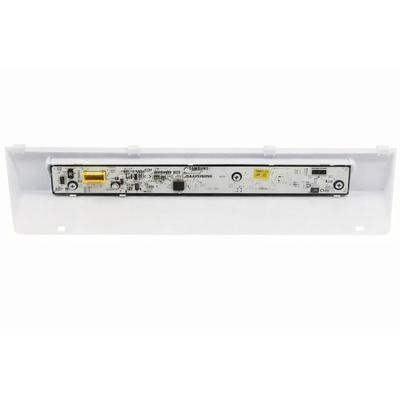

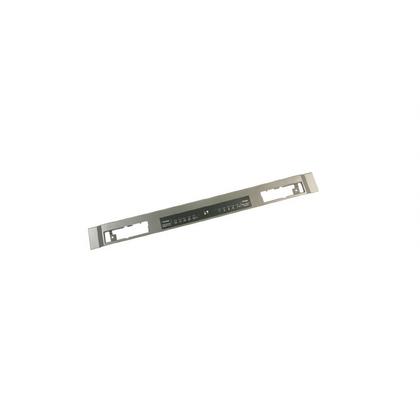

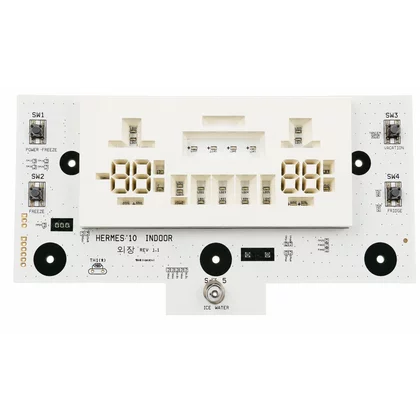

- moduł wyświetlacza lub panelu obsługi odpowiada za wskazania, przyciski i komunikację z płytą główną;
- płytki funkcjonalne mogą obsługiwać dystrybutor, kostkarkę, łączność lub inne wyposażenie konkretnej wersji lodówki.
Uszkodzenie jednej płytki nie musi wyłączać całego urządzenia. Przykładowo lodówka może chłodzić mimo niesprawnego wyświetlacza, a działający panel nie potwierdza, że inwerter i obwód sprężarki są sprawne.
Objawy awarii elektroniki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem modułu |
| Lodówka jest całkowicie martwa | brak zasilania, przewód, filtr sieciowy, zasilacz na płycie głównej, uszkodzone połączenie | gniazdo, przewód i złącza; następnie obecność właściwych napięć zasilających według dokumentacji modelu |
| Panel nie świeci, ale urządzenie chłodzi | tryb oszczędzania wyświetlacza, blokada, moduł panelu, złącze lub wiązka drzwi | działanie przycisków, ustawienia panelu oraz ciągłość przewodów między drzwiami a korpusem |
| Brakuje części segmentów wyświetlacza | wyświetlacz, jego płytka, lutowanie lub wiązka | czy wskazania zmieniają się przy poruszaniu drzwiami lub wiązką; pomiar ciągłości każdego przewodu po odłączeniu obu końców |
| Światło i wentylatory działają, lecz sprężarka nie startuje | inwerter, sprężarka, przewody, brak komendy z płyty głównej albo problem układu chłodniczego | złącza, oznaczenia inwertera i sprężarki, sygnalizację LED oraz pomiary przewidziane dla danego modelu |
| Zamrażarka chłodzi, a chłodziarka jest ciepła | oblodzony parownik, grzałka odszraniania, bezpiecznik termiczny, czujnik, wentylator lub przepustnica | stan parownika, swobodę pracy wentylatora, ciągłość obwodu odszraniania i charakterystykę czujnika |
| Temperatura jest niestabilna lub niezgodna z ustawieniem | czujnik NTC, jego przewody, nieszczelne drzwi, ograniczony obieg powietrza lub sterowanie | rzeczywistą temperaturę termometrem, stan uszczelki, nawiew oraz rezystancję czujnika w znanej temperaturze |
Jeżeli problem dotyczy wyłącznie obiegu powietrza, sprawdź także wentylatory lodówek Samsung. Widoczne oblodzenie kanałów No Frost kieruje diagnostykę również na grzałki lodówek Samsung, czujnik parownika i zabezpieczenie termiczne. Wymiana płyty głównej nie usunie przerwy w grzałce ani zablokowanego wentylatora.
Jak sprawdzić moduł bez wymieniania części na próbę?
Oględziny płytki i połączeń
Odłącz lodówkę od zasilania i uzyskaj dostęp do właściwego modułu zgodnie z konstrukcją urządzenia. Przed wypięciem przewodów wykonaj zdjęcia złączy i ich ułożenia. Sprawdź:
- przypalenia, pęknięcia i przegrzane styki;
- ślady wilgoci, korozji lub osadu;
- luźne, cofnięte albo odbarwione piny;
- uszkodzone zatrzaski wtyków;
- wybrzuszone kondensatory i pęknięte luty przy ciężkich elementach.
Widoczne uszkodzenie może wskazać miejsce awarii, lecz trzeba ustalić jego przyczynę. Zwarty wentylator, grzałka lub przewód może ponownie uszkodzić wymienioną płytkę. Z kolei brak śladów przegrzania nie potwierdza sprawności elektroniki — usterka może dotyczyć zasilacza, sterowania, pamięci albo elementu pracującego nieprawidłowo dopiero pod obciążeniem.
Kontrola wiązek
Wiązkę bada się po odłączeniu jej od obu współpracujących modułów. Multimetr ustawiony na pomiar rezystancji powinien wykazać ciągłość każdej żyły bez zwarcia do sąsiednich przewodów. Podczas pomiaru warto delikatnie poruszać wiązką w miejscach zginania, zwłaszcza przy zawiasie drzwi.
Przewód może być przerwany wewnątrz nieuszkodzonej izolacji, dlatego same oględziny nie wystarczą. Stabilny wynik pomiaru bez obciążenia również nie wyklucza nadpalonego styku, który traci kontakt podczas pracy urządzenia.
Sprawdzenie czujników temperatury
Czujnik NTC zmniejsza rezystancję wraz ze wzrostem temperatury. Pomiar wykonuje się po odłączeniu czujnika od elektroniki, a wynik porównuje z tabelą temperatury i rezystancji właściwą dla konkretnego modelu lub numeru czujnika.
Przerwa, zwarcie albo brak płynnej zmiany wyniku podczas kontrolowanego ogrzewania i chłodzenia wskazują na czujnik lub jego przewody. Pojedynczy odczyt mieszczący się w spodziewanym zakresie nie potwierdza pełnej sprawności — czujnik może przekłamywać tylko w części zakresu temperatur.
Obwody sterowane przez płytę
Przed uznaniem głównego modułu za uszkodzony należy sprawdzić element odpowiadający za niedziałającą funkcję. Grzałkę i bezpiecznik termiczny można badać pod kątem przerwy po odłączeniu obwodu. W wentylatorze należy dodatkowo wykluczyć mechaniczne zablokowanie przez lód. Wyniki trzeba porównywać ze schematem danego urządzenia, ponieważ wartości i układ złączy nie są wspólne dla wszystkich lodówek Samsung.
Sam pomiar ciągłości nie ujawnia każdej usterki. Element może mieć poprawną rezystancję, a mimo to zawodzić po rozgrzaniu, pod obciążeniem lub wskutek uszkodzenia izolacji.
Inwerter czy sprężarka?
Brak rozruchu sprężarki nie jest jednoznacznym dowodem uszkodzenia inwertera. Należy rozróżnić co najmniej cztery możliwości:
- inwerter nie otrzymuje prawidłowego zasilania lub sygnału sterującego;
- występuje przerwa albo słaby styk między płytą główną, inwerterem i sprężarką;
- moduł inwertera nie wytwarza prawidłowego sterowania;
- sprężarka ma usterkę elektryczną, mechaniczną albo współpracuje z niewłaściwym wariantem sterownika.
Miganie diody na inwerterze może pełnić funkcję diagnostyczną, ale liczbę błysków wolno interpretować wyłącznie według dokumentacji właściwej dla danego modułu i modelu. Ten sam objaw nie jest uniwersalnym kodem dla wszystkich lodówek Samsung.
Zwykły multimetr nie daje pełnej oceny przebiegu wyjściowego inwertera sterującego silnikiem BLDC. Również poprawne rezystancje uzwojeń nie wykluczają mechanicznego problemu sprężarki. Dobór inwertera wyłącznie dlatego, że pasuje wtyczka, może skończyć się brakiem rozruchu mimo sprawności obu części.
Pomiary napięć na zasilanym module, magistrali inwertera i obwodach sprężarki są przeznaczone dla serwisanta dysponującego schematem danego modelu, odpowiednimi przyrządami oraz zabezpieczeniem przed porażeniem. Kondensatory mogą pozostawać naładowane również po odłączeniu wtyczki.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jeżeli diagnostyka potwierdzi usterkę samej sprężarki lub układu chłodniczego, dalszej oceny wymagają kompresory lodówek Samsung oraz zgodność sprężarki z inwerterem. Otwarcie obiegu chłodniczego wymaga sprzętu i uprawnień odpowiednich do zastosowanego czynnika.
Czy wskazanie 88 88 oznacza uszkodzony moduł?
W części lodówek Samsung typu French Door wskazanie 88 88 może pojawić się po silnych zakłóceniach zasilania. Jeżeli urządzenie nadal prawidłowo chłodzi, producent przewiduje odłączenie wtyczki na 60 sekund i ponowne sprawdzenie panelu po uruchomieniu. Zasada ta nie dotyczy automatycznie innych komunikatów ani wszystkich modeli.
Kod błędu wskazuje obwód, w którym sterownik wykrył nieprawidłowość, a nie część przeznaczoną bezpośrednio do wymiany. Przykładowo błąd komunikacji może wynikać z modułu, zasilania, przerwanej wiązki lub niewłaściwego styku w złączu.
Gdzie znajduje się elektronika i jak ją wymienić?
Główna płyta może znajdować się za zewnętrzną osłoną z tyłu lub w górnej części obudowy. Osobny inwerter montowany jest zwykle w pobliżu sprężarki. Moduł wyświetlacza znajduje się w drzwiach albo za panelem obsługi. Dokładna droga demontażu zależy od konstrukcji, dlatego nie należy podważać panelu bez ustalenia położenia śrub, zaczepów i przewodów.
Podczas wymiany:
- odłącz zasilanie i odczekaj czas wymagany w dokumentacji serwisowej na rozładowanie kondensatorów;
- zabezpiecz płytkę przed wyładowaniem elektrostatycznym;
- sfotografuj połączenia i oznacz podobne wtyki;
- wypinaj złącza, naciskając ich blokady — nie ciągnij za przewody;
- sprawdź wiązki i odbiorniki mogące być przyczyną uszkodzenia;
- zamontuj moduł w uchwytach i odtwórz osłony, uziemienie oraz prowadzenie przewodów;
- po uruchomieniu sprawdź panel, temperatury, wentylatory i rozruch układu chłodniczego.
Nie każdy moduł wymaga programowania, ale niektóre płyty mogą występować jako skonfigurowane, nieskonfigurowane albo przeznaczone do określonej wersji urządzenia. Przed montażem trzeba sprawdzić informację katalogową dotyczącą konkretnego numeru części.
Jak dobrać moduł do lodówki Samsung?
Podstawą jest pełny model lodówki wraz z wariantem końcowym, na przykład oznaczeniem po ukośniku. Nie wolno pomijać końcówki takiej jak /EF, /EU, /XEO ani wersji zapisywanej w katalogu w formacie zbliżonym do /0000. Dane znajdują się na tabliczce znamionowej — zależnie od wykonania wewnątrz komory lub na zewnętrznej części obudowy.
Przy doborze porównaj:
- pełny model i wariant z tabliczki;
- katalogowy numer kompletnego modułu, np. z rodzin oznaczeń DA41, DA92, DA94 lub DA97;
- funkcję płytki: główna, inwerter, panel albo wyświetlacz;
- wersję wykonania i rewizję elektroniki;
- rodzaj sprężarki współpracującej z inwerterem;
- rozmieszczenie mocowań i złączy;
- wymóg konfiguracji lub zaprogramowania.
Numer nadrukowany bezpośrednio na laminacie może oznaczać sam projekt płytki, a nie numer kompletnej części serwisowej. Także podobny wygląd i identyczne gniazda nie potwierdzają zgodności oprogramowania. Najbezpieczniejszy następny krok to odczytanie pełnego modelu i wariantu, sfotografowanie tabliczki oraz numerów na starym module, a następnie potwierdzenie zgodności katalogowej.
FAQ – moduły elektroniki do lodówek Samsung
Czy brak chłodzenia oznacza uszkodzenie płyty głównej?
Nie. Podobny objaw powodują między innymi oblodzony parownik, niesprawna grzałka, czujnik NTC, wentylator, wiązka, inwerter, sprężarka i usterka układu chłodniczego. Kolejność kontroli zależy od tego, czy działa panel, wentylatory i sprężarka oraz czy problem obejmuje obie komory.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr pozwala sprawdzić bezpieczniki, ciągłość wiązek, rezystancję czujników i część obwodów. Nie potwierdza jednak działania programu sterującego ani pełnej sprawności inwertera pod obciążeniem. Pomiary na zasilonej elektronice wymagają dokumentacji i kwalifikacji.
Czy uszkodzony wyświetlacz oznacza awarię modułu głównego?
Nie zawsze. Jeżeli lodówka chłodzi i reaguje na ustawienia, podejrzenie obejmuje panel wyświetlacza, jego zasilanie, złącza oraz przewody prowadzone przez drzwi i zawias. Przewód może być przerwany pod nieuszkodzoną izolacją.
Czy można zamienić inwerter na podobny model z takim samym złączem?
Nie bez potwierdzenia katalogowego. Sterownik musi współpracować z konkretną sprężarką i wersją płyty głównej. Mechaniczne dopasowanie wtyczek nie potwierdza zgodności sterowania ani oprogramowania.
Czy nowy moduł trzeba programować?
Zależy to od numeru części i wersji urządzenia. Część modułów jest gotowa do montażu, inne wymagają konfiguracji, przeniesienia danych lub właściwej wersji fabrycznej. Informację trzeba sprawdzić przed zakupem dla pełnego modelu Samsung.
