Elementy silnika do odkurzaczy SAMSUNG
Elementy silnika do odkurzaczy Samsung mogą być potrzebne, gdy urządzenie pracuje nierówno, nadmiernie hałasuje, przegrzewa się albo ma uszkodzone mocowanie jednostki ssącej. Przed zakupem wyklucz zatkane filtry i kanały powietrzne, a następnie ustal, czy odkurzacz ma silnik komutatorowy, czy układ BLDC. Część dobieraj według pełnego modelu Samsung wraz z wariantem końcowym, np. /0000.
Kiedy podejrzewać elementy silnika odkurzacza Samsung?
Objaw związany z pracą silnika nie zawsze oznacza, że trzeba wymienić cały zespół ssący. W klasycznych odkurzaczach sieciowych mogą zużyć się szczotki węglowe, łożyska, wirnik, stojan, zabezpieczenie termiczne, przewody albo gumowe mocowania silnika. W modelach bezprzewodowych spotyka się również silniki BLDC sterowane elektronicznie, które nie mają komutatora i szczotek węglowych.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Słabe ssanie, ale dźwięk silnika jest normalny | Pełny pojemnik lub worek, zatkany filtr, wąż, rura albo ssawka, nieszczelność | Opróżnij zbiornik, sprawdź filtry i drożność całej drogi powietrza | Poprawa po usunięciu niedrożności przemawia przeciwko uszkodzeniu silnika |
| Narastające wycie, metaliczny szum lub drgania | Łożyska, ocierająca turbina, uszkodzone mocowanie albo ciało obce | Przy odłączonym zasilaniu oceń obrót wału, luz oraz ślady tarcia | Chropowaty obrót, wyczuwalny luz lub ocieranie wskazują na problem mechaniczny |
| Nierówna praca i intensywne iskrzenie widoczne przez otwory obudowy | Szczotki, zabrudzony lub uszkodzony komutator, wirnik | Przerwij pracę i po demontażu obejrzyj obie szczotki oraz komutator | Same nowe szczotki nie naprawią głęboko wypalonego, rowkowanego lub nierównego komutatora |
| Wyłączenie po kilku minutach i ponowny start po ostygnięciu | Ograniczony przepływ powietrza, przeciążenie, zabezpieczenie termiczne, zużyty silnik | Sprawdź filtry, kanały, szczotkę obrotową i temperaturę obudowy | Powtarzające się wyłączenia po oczyszczeniu układu wymagają kontroli silnika i zasilania |
| Brak reakcji na uruchomienie | Przewód, włącznik, akumulator, ładowarka, moduł sterujący, termik albo przerwa w silniku | Ustal, czy zasilanie dociera do odpowiednich obwodów; zacznij od kontroli beznapięciowej | Brak ciągłości silnika jest wskazówką, lecz nie rozstrzyga, czy przerwane jest uzwojenie, termik czy styk szczotki |
Jeżeli odkurzacz zasysa mocno bez rury, lecz słabo ze złożonym osprzętem, przyczyny szukaj przede wszystkim w wężu, rurze lub ssawce. Jeżeli przepływ jest słaby już przy króćcu urządzenia, sprawdź pojemnik, worek, filtry, uszczelnienia i kanały wewnętrzne, zanim uznasz silnik za uszkodzony. Odpowiednie filtry do odkurzaczy Samsung muszą być również prawidłowo osadzone i całkowicie suche, jeśli producent dopuszcza ich mycie.
Jak sprawdzić silnik komutatorowy i jego elementy?
Przed demontażem odłącz odkurzacz sieciowy od gniazda. W modelu akumulatorowym wyjmij akumulator, jeśli konstrukcja na to pozwala. Pamiętaj, że kondensatory w układzie przeciwzakłóceniowym lub sterującym mogą zachować ładunek po odłączeniu zasilania.
Oględziny szczotek i komutatora
Po wyjęciu silnika sprawdź obie szczotki, ponieważ mogą zużywać się nierównomiernie. Szczotka powinna swobodnie przesuwać się w szczotkotrzymaczu, być dociskana sprężyną i mieć nieuszkodzoną linkę doprowadzającą. Zakleszczona, ukruszona, przegrzana lub niemal całkowicie zużyta szczotka może powodować przerywanie i iskrzenie.
Oceń także miedziane działki komutatora. Równomierne przyciemnienie nie jest tym samym co głębokie rowki, nadtopienia, luźne działki lub miejscowe wypalenie. Jeżeli komutator jest poważnie uszkodzony albo natychmiast czernie po założeniu prawidłowych szczotek, trzeba sprawdzić wirnik; wymiana samych szczotek może szybko doprowadzić do ponownej awarii.
Szczotki wymienia się parami. Muszą odpowiadać nie tylko wymiarami, lecz także kształtem czoła, rodzajem wyprowadzenia, szczotkotrzymaczem i materiałem. Przypadkowy wkład węglowy może źle przylegać do komutatora lub mieć nieodpowiednią charakterystykę.
Pomiar ciągłości obwodu
W silniku odłączonym od instalacji odkurzacza można zmierzyć rezystancję pomiędzy jego zaciskami zwykłym multimetrem. Celem nie jest znalezienie jednej „prawidłowej” wartości dla wszystkich silników, lecz wykrycie przerwy albo niestabilnego styku.
- Odłącz przewody silnika, aby pomiar nie obejmował modułu regulacji i innych obwodów.
- Ustaw miernik na pomiar małej rezystancji lub ciągłości.
- Podłącz sondy do zacisków silnika i powoli obracaj wał ręką.
- Obserwuj, czy wskazanie pozostaje stabilne.
Ciągła, niska rezystancja potwierdza istnienie drogi prądowej, ale nie dowodzi pełnej sprawności wirnika. Przerwa w każdej pozycji może oznaczać zużyte lub zawieszone szczotki, otwarty termik, przerwane połączenie albo uzwojenie. Zanik ciągłości tylko w części położeń wału może wskazywać na problem komutatora lub wirnika. Zwarć międzyzwojowych często nie da się wiarygodnie wykryć zwykłym multimetrem — potrzebny jest tester wirników lub badanie porównawcze właściwe dla konkretnego silnika.
Pomiar rezystancji izolacji między uzwojeniem a dostępnymi częściami metalowymi wykonuje się miernikiem izolacji, po całkowitym odłączeniu elektroniki. Napięcie probiercze takiego przyrządu może uszkodzić moduł sterujący. To badanie jest przeznaczone dla osoby posiadającej kwalifikacje, doświadczenie i właściwe narzędzia; pojedynczy dobry wynik nie potwierdza sprawności silnika w każdych warunkach pracy.
Kontrola łożysk, wału i turbiny
Wał odłączonego silnika powinien obracać się bez zacięć i wyraźnego tarcia. Chropowaty ruch, szuranie, duży luz promieniowy lub ślady kontaktu turbiny z osłoną przemawiają za uszkodzeniem mechanicznym. Hałas może jednak pochodzić także z pękniętej obudowy, przesuniętej uszczelki lub niewłaściwego osadzenia silnika.
Wymiana łożysk wymaga rozebrania agregatu i prawidłowego podparcia wirnika. Uderzanie bezpośrednio w oś, komutator albo nowe łożysko może skrzywić wał lub uszkodzić bieżnię. Jeśli naprawa ogranicza się do łożysk, dobieraj je według oznaczenia zdjętego elementu i wymiarów, a nie wyłącznie według modelu odkurzacza. Dostępne warianty znajdziesz w kategorii łożyska do odkurzaczy Samsung.
Czym różni się diagnostyka silnika BLDC?
Silnik BLDC nie ma szczotek węglowych ani mechanicznego komutatora. Jego pracą steruje układ elektroniczny, dlatego brak obrotów może wynikać z uszkodzenia uzwojeń, czujników położenia, przewodów, modułu mocy, akumulatora albo zabezpieczenia przeciążeniowego.
Nie wolno podłączać takiego silnika bezpośrednio do sieci 230 V ani zasilać przypadkowym napięciem. Jeżeli dokumentacja konkretnego modelu udostępnia osobne wyprowadzenia faz, technik może porównać rezystancje pomiędzy parami uzwojeń. Wyniki powinny być oceniane względem siebie i danych serwisowych, ponieważ same małe wartości oraz pomiar przez zintegrowaną elektronikę mogą być niemiarodajne. Równe rezystancje nie wykluczają usterki sterownika, czujnika ani uszkodzenia pojawiającego się dopiero pod obciążeniem.
Dostęp do elementów silnika i wymiana
Droga demontażu zależy od rodzaju odkurzacza. W urządzeniach tradycyjnych agregat ssący jest zwykle umieszczony wewnątrz głównego korpusu, pod górną częścią obudowy. W odkurzaczach pionowych silnik, elektronika i kanał powietrzny mogą tworzyć zwarty moduł w rękojeści. Roboty sprzątające mają natomiast oddzielny wentylator ssący oraz kilka mniejszych silników napędowych.
Bezpieczna kolejność prac obejmuje:
- odłączenie przewodu sieciowego lub wyjęcie akumulatora;
- opróżnienie pojemnika i wyjęcie filtrów;
- udokumentowanie położenia śrub, uszczelek, przewodów i złączy;
- zdejmowanie obudowy bez podważania w miejscach niewidocznych zatrzasków;
- oznaczenie przewodów przed ich odłączeniem i chwytanie za złącza, nie za żyły;
- sprawdzenie gumowych pierścieni, uszczelek oraz kierunku przepływu powietrza;
- próbę ręcznego obrotu przed złożeniem i kontrolę, czy przewody nie znalazły się przy wirujących częściach.
Nie uruchamiaj otwartego odkurzacza w celu obserwowania komutatora. Odkryte zaciski sieciowe, szybko obracająca się turbina i możliwość wyrzucenia fragmentów stwarzają poważne zagrożenie. Próby pod napięciem i pomiary prądu są przeznaczone dla wykwalifikowanego serwisanta pracującego na zabezpieczonym stanowisku.

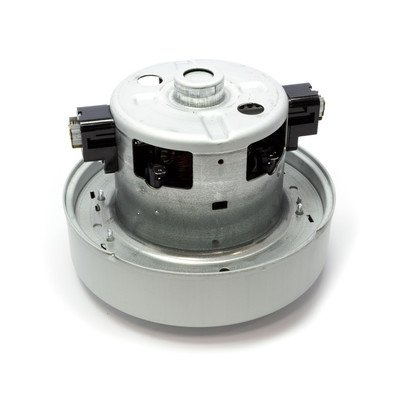

Jeżeli uszkodzone są uzwojenia, turbina, komutator lub kilka współpracujących elementów, bardziej racjonalna może być wymiana kompletnej jednostki. Właściwy zespół można porównać w kategorii silniki do odkurzaczy Samsung.
Jak dobrać element silnika do odkurzacza Samsung?
Podobny wygląd obudowy albo takie samo złącze nie potwierdzają zgodności. Różnić się mogą napięcie zasilania, moc, średnica turbiny, wysokość agregatu, układ mocowań, kierunek przepływu, liczba przewodów, czujniki i wersja elektroniki.
Z tabliczki znamionowej odczytaj pełny model wraz z wariantem końcowym, na przykład /0000. Tabliczka może znajdować się na spodzie lub tylnej części korpusu, a w konstrukcjach modułowych także przy komorze akumulatora. Nie skracaj oznaczenia do samej nazwy serii. Następnie porównaj numer części Samsung — zwykle oznaczenie w formacie rozpoczynającym się od DJ — oraz potwierdzone zastosowanie katalogowe. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki i starej części z widocznymi złączami oraz mocowaniem.
FAQ – elementy silnika do odkurzaczy Samsung
Czy słabe ssanie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź zapełnienie worka lub pojemnika, filtry, wąż, rurę, ssawkę i uszczelnienia. Usterkę silnika podejrzewa się mocniej, gdy słabemu ssaniu towarzyszą nierówne obroty, iskrzenie, zapach spalenizny, nietypowy hałas lub przegrzewanie.
Czy można wymienić tylko szczotki węglowe?
Tak, jeśli dany silnik ma wymienne szczotki, a komutator i wirnik są w dobrym stanie. Wymień obie szczotki jako parę. Głębokie rowki, wypalenia lub szybkie ponowne czernienie komutatora wymagają dalszej diagnostyki.
Czy miernik potwierdzi sprawność silnika odkurzacza?
Zwykły multimetr może wykryć przerwę i niestabilny kontakt, ale nie wyklucza zwarcia międzyzwojowego ani usterki występującej dopiero przy dużej prędkości i obciążeniu. Do pełniejszej oceny potrzebne są oględziny oraz odpowiednie testy specjalistyczne.
Czy głośna praca zawsze oznacza zużyte łożyska?
Nie. Podobny hałas powodują ocierająca turbina, ciało obce, pęknięta obudowa, źle osadzony silnik albo nieszczelność kanału powietrznego. Stan łożysk ocenia się po płynności obrotu i luzie wału przy odłączonym zasilaniu.
Czy silnik BLDC ma szczotki węglowe?
Nie. W silniku BLDC komutację realizuje elektronika. Przy braku obrotów trzeba uwzględnić również sterownik, przewody, czujniki i źródło zasilania, a nie szukać szczotek.
Jakie oznaczenie jest potrzebne do doboru części Samsung?
Potrzebny jest pełny model z tabliczki znamionowej wraz z wariantem końcowym, np. /0000. Dodatkowo warto podać numer starej części i przesłać zdjęcia złącza, mocowania oraz całej tabliczki.
