Czujniki temperatury zmywarki SAMSUNG
Czujniki temperatury do zmywarek Samsung przekazują modułowi informację potrzebną do sterowania podgrzewaniem wody. Ich usterkę mogą sygnalizować błędy tC lub tE, przerwany program, brak grzania albo niewłaściwa temperatura, lecz podobne objawy powodują również grzałka, przewody i elektronika. Część dobieraj według pełnego modelu Samsung wraz z wariantem końcowym, na przykład /0000.
Jak działa czujnik temperatury w zmywarce Samsung?
W zmywarkach Samsung temperaturę wody może kontrolować termistor NTC. Jego rezystancja zmienia się wraz z temperaturą, a moduł sterujący interpretuje tę zmianę i na jej podstawie nadzoruje pracę układu grzania. W niektórych konstrukcjach czujnik jest oddzielnym elementem zamontowanym w misie, natomiast w innych może współpracować z czujnikiem zmętnienia albo stanowić część większego zespołu.
Czujnika NTC nie należy utożsamiać z każdym termostatem. Termistor przekazuje zmienny sygnał pomiarowy, a termostat lub ogranicznik temperatury może działać jak zabezpieczenie przełączające styki po osiągnięciu określonych warunków. Rodzaj elementu trzeba ustalić według dokumentacji i numeru części dla konkretnej zmywarki.
Jakie objawy mogą wskazywać na uszkodzenie czujnika?
Problem z czujnikiem temperatury może objawiać się na kilka sposobów:
- pojawieniem się kodu tC, tE lub tE1 w modelach, które wykorzystują takie oznaczenia;
- zatrzymaniem programu krótko po rozpoczęciu mycia;
- brakiem podgrzewania wody albo nieosiąganiem temperatury wymaganej przez program;
- nadmiernym wydłużeniem cyklu, jeżeli sterownik oczekuje na zmianę temperatury;
- przerwaniem suszenia lub pozostawieniem mokrych naczyń;
- nieprawidłowym rozpoznawaniem przegrzania i kodem związanym z układem grzewczym.
Żaden z tych objawów samodzielnie nie potwierdza awarii czujnika. Kod wskazuje obwód lub nieprawidłowy odczyt, a nie automatycznie część, którą należy wymienić.
Czujnik, grzałka czy moduł – jak rozróżnić przyczynę?
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Kod tC, tE lub tE1 pojawia się od razu | przerwany lub zwarty czujnik, wypięte złącze, uszkodzona wiązka, tor pomiarowy modułu | złącza, przewody i rezystancję odłączonego czujnika | prawidłowa reakcja czujnika na temperaturę kieruje diagnostykę w stronę wiązki lub modułu |
| Woda pozostaje zimna bez kodu czujnika | grzałka, przekaźnik, moduł, przewody, niewłaściwy poziom lub obieg wody, czujnik NTC | najpierw stan układu grzewczego i połączeń, następnie charakterystykę czujnika | sprawny NTC nie potwierdza sprawności grzałki ani jej sterowania |
| Zmywarka grzeje nadmiernie lub pokazuje HC albo HE | błędny pomiar temperatury, za gorąca woda dopływowa, niesprawne sterowanie grzałką, problem z obiegiem | temperaturę dopływu, filtry, obieg wody, czujnik i sterowanie grzałki | sam kod HC lub HE nie jest podstawą do zakupu czujnika |
| Błąd występuje sporadycznie | luźne albo skorodowane złącze, przewód pękający przy poruszaniu, czujnik tracący parametry po rozgrzaniu | oględziny oraz pomiar na zimno i po kontrolowanej zmianie temperatury | pojedynczy prawidłowy pomiar w temperaturze pokojowej może nie wykryć usterki okresowej |
Jeżeli zmywarka nie grzeje, warto sprawdzić również grzałkę zmywarki Samsung. Gdy czujnik i grzałka reagują prawidłowo, dalszej kontroli mogą wymagać wiązki oraz przewody i moduł sterujący.
Jak sprawdzić termistor NTC miernikiem?
Przed pomiarem odłącz zmywarkę od zasilania, zamknij dopływ wody i upewnij się, że dostęp do czujnika nie spowoduje zalania instalacji elektrycznej. Czujnik trzeba odłączyć od wiązki, ponieważ pomiar przez podłączony moduł może dać wynik zależny od innych elementów obwodu.
- Ustaw multimetr na pomiar rezystancji i dobierz zakres obejmujący kiloomy.
- Zmierz rezystancję pomiędzy właściwymi stykami termistora w ustabilizowanej temperaturze pokojowej.
- Zmieniaj temperaturę czujnika stopniowo, na przykład ogrzewając jego część pomiarową ciepłą wodą bez zalewania styków.
- Obserwuj wynik. W typowym czujniku NTC rezystancja powinna płynnie maleć podczas ogrzewania i wzrastać po schłodzeniu.
Przerwa w obwodzie, wartość bliska zwarciu albo nagłe zaniki odczytu podczas lekkiego poruszania złączem wskazują na uszkodzenie czujnika lub jego wyprowadzeń. Sam fakt, że rezystancja się zmienia, nie wystarcza jednak do potwierdzenia prawidłowej charakterystyki. Wartość trzeba porównać z tabelą temperatury i rezystancji przeznaczoną dla konkretnego modelu lub numeru części. Czujniki stosowane w różnych seriach Samsung mogą mieć odmienne parametry.
Można również sprawdzić ciągłość każdego przewodu między czujnikiem a modułem. Pomiar należy wykonywać przy odłączonych końcach wiązki. Rezystancja przewodu powinna być bardzo mała i nie powinna skakać podczas delikatnego poruszania wiązką. Szczególnej uwagi wymagają zagięcia, miejsca przy drzwiach, złącza narażone na wilgoć oraz przewody prowadzone w pobliżu misy.
Pomiar napięcia w obwodzie pracującej zmywarki jest czynnością serwisową. Wymaga kwalifikacji, doświadczenia, właściwych przyrządów oraz znajomości schematu danego modelu i nie jest przeznaczony dla osoby bez przygotowania. Nie wolno zastępować czujnika przypadkowym rezystorem ani mostkować jego przewodów w celu wymuszenia grzania.
Gdzie znajduje się czujnik i jak uzyskać do niego dostęp?
W części zmywarek Samsung oddzielny termistor jest zamocowany od spodu do zespołu misy. Dostęp może wymagać wysunięcia urządzenia z zabudowy, usunięcia pozostałej wody oraz zdjęcia dolnej osłony. Niektóre rodziny serwisuje się po ostrożnym ułożeniu zmywarki na tylnej ścianie, ale tej procedury nie należy stosować bez sprawdzenia instrukcji właściwej dla modelu. W innych konstrukcjach czujnik jest zintegrowany z innym zespołem i sposób demontażu będzie odmienny.
Przed wysunięciem urządzenia:
- wyłącz właściwy obwód elektryczny i odłącz przewód zasilający, jeżeli jest dostępny;
- zakręć zawór dopływowy;
- odłącz mocowanie zmywarki do mebli;
- zabezpiecz podłogę i uważaj, aby nie rozciągnąć węża dopływowego, odpływu ani przewodu zasilającego;
- usuń wodę pozostającą w komorze i misie.
Po odsłonięciu części warto zrobić zdjęcie przebiegu przewodów. Złącze odpinaj, chwytając za jego obudowę, a nie za przewody. Obejrzyj styki pod kątem śniedzi, przegrzania, wilgoci i poluzowania. Jeżeli wokół czujnika znajdują się ślady wycieku, sama wymiana elementu elektrycznego bez przywrócenia szczelności może spowodować ponowną awarię.
Na czym polega wymiana czujnika temperatury?
Po odłączeniu złącza czujnik wyjmuje się zgodnie ze sposobem mocowania zastosowanym w danym zespole misy. Może być przykręcony, zatrzaśnięty albo uszczelniony pierścieniem. Nie należy podważać kruchego tworzywa przypadkowym narzędziem ani ponownie montować uszkodzonej, spłaszczonej lub stwardniałej uszczelki.
Nowy element powinien zostać osadzony prosto i bez naprężania korpusu. Złącze musi wejść do końca, a przewód powinien wrócić do fabrycznych prowadnic, z dala od ruchomych, ostrych i gorących części. Po złożeniu urządzenia wykonuje się kontrolowany cykl testowy, obserwując:
- czy kod temperatury nie powraca;
- czy zmywarka pobiera i prawidłowo rozprowadza wodę;
- czy następuje stopniowe podgrzewanie;
- czy program przechodzi do kolejnych etapów;
- czy pod urządzeniem i przy czujniku nie ma wycieku.
Wymiana czujnika nie naprawi uszkodzonego wejścia pomiarowego modułu. Jeżeli nowy, prawidłowo dobrany termistor daje taki sam błąd, trzeba ponownie sprawdzić wiązkę, styki i tor pomiarowy elektroniki zamiast montować kolejne części na próbę.
Jak dobrać właściwy czujnik temperatury Samsung?
Nie dobieraj czujnika wyłącznie według wyglądu, liczby styków lub skróconej nazwy modelu. Identyczne obudowy mogą zawierać termistory o innych charakterystykach, różnić się uszczelnieniem, długością przewodu, mocowaniem albo przypisaniem do określonej wersji urządzenia.
Dla zmywarki Samsung odczytaj z tabliczki znamionowej pełny model wraz z wariantem końcowym, na przykład /EO, /XEO lub /0000, zależnie od sposobu oznaczenia konkretnej serii. Naklejka z modelem i numerem seryjnym znajduje się zwykle na bocznej lub górnej krawędzi otwartych drzwi albo na wewnętrznym obrzeżu.
Przed zamówieniem porównaj:
- pełny model i końcówkę wariantu;
- numer części wymontowanego czujnika, jeżeli jest czytelny;
- sposób mocowania i rodzaj uszczelnienia;
- liczbę styków oraz kształt złącza;
- zgodność katalogową z konkretną wersją zmywarki.
Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie całej tabliczki znamionowej oraz starej części. Numer seryjny może pomóc w rozróżnieniu wersji produkcyjnej, ale nie zastępuje pełnego modelu przy podstawowym wyszukiwaniu części.
FAQ – czujniki temperatury do zmywarek Samsung
Czy kod tE oznacza, że trzeba wymienić czujnik temperatury?
Nie. Kod tE, tC lub tE1 informuje o problemie z odczytem temperatury. Przyczyną może być sam termistor, rozłączone albo skorodowane złącze, przerwany przewód lub uszkodzenie wejścia pomiarowego modułu. Przed zakupem części należy zmierzyć czujnik i wiązkę.
Czy wystarczy sprawdzić przejście czujnika?
Nie. Test przejścia wykryje całkowitą przerwę, ale nie pokaże, czy termistor ma właściwą rezystancję i charakterystykę. Potrzebny jest pomiar rezystancji w znanej temperaturze oraz obserwacja jej płynnej zmiany podczas ogrzewania i chłodzenia.
Dlaczego zmywarka nie grzeje, mimo że czujnik zmienia rezystancję?
Zmiana rezystancji potwierdza jedynie podstawową reakcję termistora. Brak grzania może powodować uszkodzona grzałka, przerwany przewód, niesprawny przekaźnik, moduł sterujący albo warunki uniemożliwiające bezpieczne załączenie grzania, na przykład niewłaściwy obieg wody.
Czy czujnik temperatury można oczyścić zamiast wymieniać?
Osad na powierzchni i zabrudzone złącze można ostrożnie oczyścić, o ile korpus, styki i uszczelnienie nie są uszkodzone. Czyszczenie nie naprawi przerwanego termistora, skorodowanych wyprowadzeń ani nieprawidłowej charakterystyki rezystancyjnej.

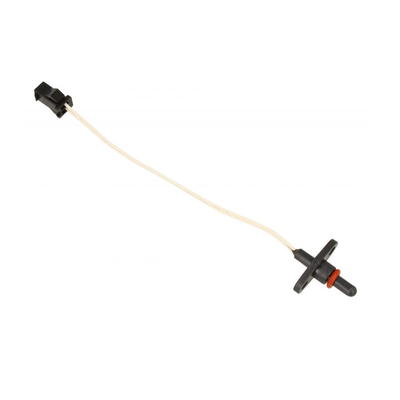

Czy czujnik DD81-01279A pasuje do każdej zmywarki Samsung?
Nie. Numer DD81-01279A identyfikuje określoną część, ale zgodność trzeba potwierdzić dla pełnego modelu i wariantu zmywarki. Nie należy zakładać kompatybilności tylko dlatego, że czujnik wygląda podobnie lub ma takie samo złącze.
