Moduły/elektronika do lodówek SHARP
Moduły elektroniczne do lodówek Sharp sterują między innymi sprężarką, wentylatorami, odszranianiem i odczytem czujników temperatury. Brak chłodzenia, alarm lub niedziałający wyświetlacz nie przesądzają jednak o awarii płyty. Przed zakupem warto sprawdzić zasilanie, przewody, czujniki i odbiorniki, a część dobrać według pełnego oznaczenia urządzenia oraz numerów z dotychczasowego modułu.
Kiedy podejrzewać moduł sterujący lodówki Sharp?
Moduł elektroniczny przetwarza sygnały z czujników i w odpowiednim momencie załącza sprężarkę, wentylatory, grzałkę odszraniania oraz inne odbiorniki. W zależności od konstrukcji lodówki osobno mogą występować płyta główna, panel wyświetlacza, moduł zasilania albo sterownik sprężarki inwerterowej.
Uszkodzenie elektroniki może powodować między innymi:
- całkowity brak reakcji urządzenia mimo prawidłowego zasilania;
- samoczynne restarty, miganie wyświetlacza lub losowe zmiany wskazań;
- brak załączenia sprawnego odbiornika, na przykład wentylatora lub grzałki;
- nieprawidłową reakcję na przyciski albo brak komunikacji między panelem a płytą główną;
- nadmierne chłodzenie lub długie przerwy w pracy, mimo prawidłowych sygnałów z czujników;
- widoczne przepalenie ścieżki, złącza, przekaźnika lub elementów zasilacza na płycie.
Żaden z tych objawów samodzielnie nie potwierdza awarii modułu. Elektronika może prawidłowo reagować na błędny odczyt czujnika, przerwany przewód, oblodzony parownik albo niesprawny odbiornik.
Objaw, sprawdzenie i interpretacja
| Objaw | Co może być przyczyną poza modułem | Co sprawdzić przed zakupem płyty |
| Lodówka jest całkowicie martwa | brak napięcia w gnieździe, przewód zasilający, filtr sieciowy, złącze, bezpiecznik lub zasilacz pomocniczy | Sprawdzić gniazdo innym odbiornikiem, obejrzeć przewód i po odłączeniu urządzenia skontrolować połączenia prowadzące do modułu. Brak zasilania na wejściu płyty nie oznacza jej uszkodzenia. |
| Sprężarka nie startuje | zabezpieczenie rozruchowe, sprężarka, sterownik inwerterowy, czujnik temperatury, przewody | Ustalić, czy płyta żąda uruchomienia sprężarki oraz czy sygnał lub napięcie dociera do właściwego układu. Diagnostyka pracującego obwodu jest zadaniem dla technika. |
| Zamrażarka chłodzi, a chłodziarka jest za ciepła | oblodzony parownik, niesprawny wentylator, zablokowany kanał powietrzny, czujnik, klapa nawiewu w modelach, które ją mają | Obejrzeć parownik i kanały, sprawdzić swobodę pracy oraz obwód wentylatora. Lód na parowniku kieruje diagnostykę w stronę odszraniania, a nie od razu płyty. |
| Parownik szybko obrasta lodem | przerwana grzałka, bezpiecznik termiczny, czujnik parownika, przewody lub odpływ skroplin | Zbadać ciągłość całego obwodu odszraniania i osobno jego elementy. Dopiero sprawny obwód, który nie jest załączany we właściwej fazie, uzasadnia podejrzenie sterownika. Dostępne grzałki lodówek Sharp należy dobierać po potwierdzeniu usterki. |
| Sprężarka pracuje długo, ale temperatura prawie nie spada | ubytek czynnika, niedrożność układu, słaba wydajność sprężarki, niesprawny wentylator skraplacza | Jeżeli moduł stale załącza sprężarkę, a urządzenie nie uzyskuje temperatury, sama wymiana elektroniki zwykle nie usunie problemu z obiegiem chłodniczym. Naprawa szczelnego układu wymaga odpowiedniego wyposażenia i uprawnień. |
| Temperatura jest zbyt niska | czujnik NTC, jego przewód, klapa nawiewu lub niewłaściwe ustawienia | Porównać wskazanie czujnika z rzeczywistą temperaturą. Moduł może działać poprawnie, lecz otrzymywać informację sugerującą, że wewnątrz nadal jest za ciepło. |
Jak sprawdzić czujniki, przewody i odbiorniki?
Przed pomiarami odłącz lodówkę od sieci i oznacz położenie wtyczek. Rezystancji ani ciągłości nie mierzy się w obwodzie pozostającym pod napięciem. W wielu przypadkach badany element trzeba odłączyć od płyty, ponieważ równoległe gałęzie układu mogą zafałszować wynik.
Czujniki temperatury NTC
Czujnik NTC zmniejsza rezystancję wraz ze wzrostem temperatury. Pomiar ma sens po ustabilizowaniu czujnika w znanej temperaturze. Należy zmierzyć jego rezystancję, następnie ogrzać lub schłodzić element w kontrolowanych warunkach i obserwować, czy wartość zmienia się płynnie, bez przerw oraz gwałtownych skoków.
Wynik trzeba porównać z tabelą właściwą dla konkretnej platformy. Nie istnieje jedna rezystancja właściwa dla wszystkich lodówek Sharp. Przykładowo w jednej z udokumentowanych platform Vestel czujniki komory mają wartość nominalną 2,2 kΩ przy 25°C, natomiast czujnik odszraniania 5 kΩ przy tej samej temperaturze. Wartości te pokazują, dlaczego pomiaru z jednego modelu nie wolno przenosić na inną lodówkę.
Prawidłowa rezystancja w jednym punkcie nie wyklucza usterki występującej okresowo, po schłodzeniu albo przy poruszaniu przewodem. Warto więc skontrolować również wiązkę od czujnika do modułu.
Grzałka i obwód odszraniania
Po odłączeniu przewodów sprawdza się ciągłość grzałki. Wskazanie OL lub nieskończonej rezystancji oznacza przerwę w mierzonym obwodzie. Jeśli pomiar obejmuje jednocześnie grzałkę, bezpiecznik termiczny i przewody, trzeba rozdzielić te elementy, aby ustalić miejsce przerwy.
Skończona rezystancja potwierdza ciągłość, ale nie dowodzi, że moduł zasila grzałkę w czasie odszraniania. Nie potwierdza też prawidłowego działania czujnika parownika. Z kolei sama obecność lodu nie rozstrzyga, czy uszkodzona jest grzałka, czujnik, odpływ, przewód czy wyjście płyty.
Wentylator, sprężarka i pozostałe obciążenia
Najpierw trzeba sprawdzić, czy element nie jest mechanicznie zablokowany i czy jego złącze nie jest przegrzane lub skorodowane. Parametry silników wentylatorów oraz sposób sterowania sprężarką różnią się między modelami. Nie należy podawać napięcia bez upewnienia się, czy badany odbiornik jest zasilany napięciem sieciowym, napięciem stałym czy sygnałem z osobnego sterownika.
Pomiar wyjść modułu podczas pracy urządzenia może wymagać kontaktu z napięciem sieciowym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych przyrządów i znajomości schematu konkretnego modelu. Nie są przeznaczone dla osoby bez przygotowania.
Jeśli odbiornik, czujnik i cała wiązka są sprawne, a moduł nie wystawia właściwego sygnału w chwili, gdy warunki sterowania wymagają załączenia, podejrzenie płyty staje się uzasadnione. Trzeba jednak uwzględnić opóźnienie ponownego startu sprężarki oraz logikę programu urządzenia.
Co można rozpoznać po oględzinach płyty?
Po odłączeniu zasilania warto obejrzeć obie strony modułu, jeżeli jego konstrukcja umożliwia bezpieczne wyjęcie z obudowy. Uwagę powinny zwrócić:
- zwęglone lub pęknięte ścieżki;
- osmolone złącza i przegrzane styki;
- ślady wilgoci, korozji albo pozostałości po zalaniu;
- pęknięte luty przy przekaźnikach i cięższych elementach;
- mechanicznie uszkodzone podzespoły oraz wybrzuszone kondensatory elektrolityczne.
Widoczne uszkodzenie pomaga znaleźć przyczynę, ale sama wymiana przepalonego elementu może być nieskuteczna. Zwarcie grzałki, silnika, zaworu lub przewodu mogło uszkodzić wyjście sterownika. Przed uruchomieniem naprawionej albo nowej płyty należy sprawdzić współpracujący obwód. Brak śladów przegrzania również nie potwierdza sprawności elektroniki — awaria może dotyczyć oprogramowania, przekaźnika, układu zasilania albo wejścia czujnika.
Naprawa na poziomie elementów wymaga umiejętności lutowania i diagnostyki zasilaczy impulsowych. Jeżeli płyta jest zwęglona, zawilgocona na dużej powierzchni lub uszkodzony został zaprogramowany mikrokontroler, wymiana kompletnego modułu może być rozsądniejsza niż naprawa komponentowa.

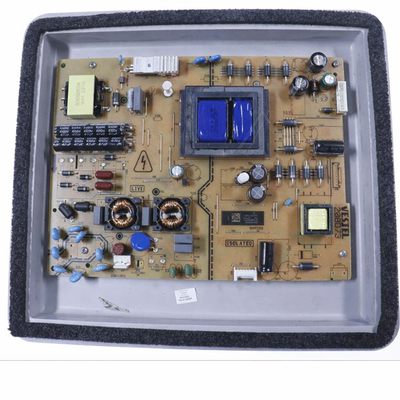

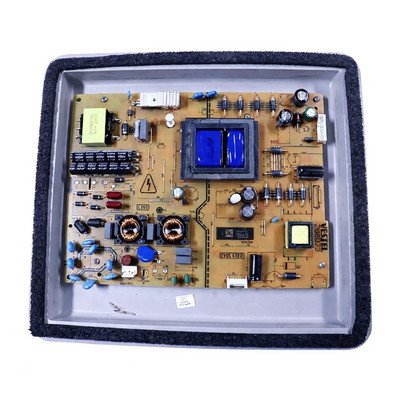

Dostęp i wymiana modułu w lodówce Sharp

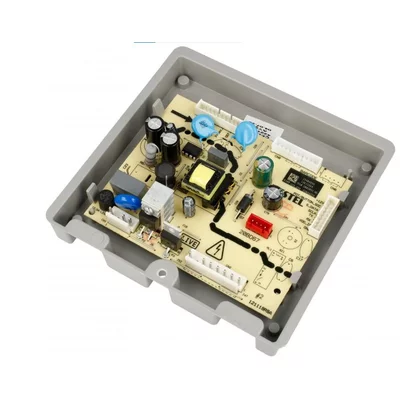

Położenie elektroniki zależy od konstrukcji. Płyta może znajdować się pod osłoną z tyłu urządzenia, w górnej części obudowy albo w zespole panelu przy drzwiach. W wybranych lodówkach produkowanych na platformach Vestel dostęp do płyty głównej uzyskuje się po zdjęciu dedykowanej osłony modułu i wysunięciu płytki, ale tej procedury nie należy traktować jako uniwersalnej dla wszystkich urządzeń Sharp.
Bezpieczna kolejność prac wygląda następująco:
- Odłączyć urządzenie od sieci i zabezpieczyć wtyczkę przed przypadkowym podłączeniem.
- Uzyskać dostęp według dokumentacji konkretnej konstrukcji, bez podważania osłon w przypadkowych miejscach.
- Zrobić wyraźne zdjęcia ułożenia przewodów i oznaczyć podobne złącza.
- Odpinać wtyczki za ich obudowy, nie ciągnąc za przewody.
- Porównać numer części, wersję, złącza, mocowanie i opis oprogramowania starego oraz nowego modułu.
- Sprawdzić odbiornik, który mógł doprowadzić do uszkodzenia płyty.
- Zamontować moduł bez naprężania przewodów i bez pozostawiania elektroniki poza osłoną.
- Po uruchomieniu obserwować temperaturę, pracę wentylatorów, sprężarki oraz ewentualne alarmy przez pełny cykl pracy.
Nie każdy moduł jest dostarczany w takiej samej postaci. Jedne płyty są skonfigurowane fabrycznie, inne mogą wymagać zaprogramowania, przeniesienia ustawień albo przeprowadzenia procedury właściwej dla modelu. Należy to potwierdzić przed zakupem — podobne złącza nie gwarantują zgodności funkcjonalnej.
Jak dobrać moduł elektroniczny do lodówki Sharp?
Podstawą jest pełne oznaczenie lodówki z tabliczki znamionowej, łącznie ze wszystkimi literami, myślnikami i oznaczeniem rynku, na przykład końcówką -EU. Należy również odczytać numer seryjny oraz sfotografować całą tabliczkę. Skrócona nazwa serii SJ nie identyfikuje wersji technicznej.
Część lodówek Sharp została wykonana na platformach Vestel. Jeżeli tabliczka takiego urządzenia zawiera 22-cyfrowy numer seryjny, należy zachować go w całości. W tej numeracji poszczególne pola opisują między innymi kod produktu, numer zamówienia i serię produkcyjną, co pozwala rozróżnić wykonania sprzedawane pod zbliżoną nazwą modelu. Nie należy jednak zakładać, że taki format występuje w każdej lodówce Sharp.
Przy porównywaniu modułów sprawdź:
- katalogowy numer kompletnej części, a nie wyłącznie oznaczenie laminatu PCB;
- wszystkie numery z etykiet i wersję rewizji;
- rodzaj oraz rozmieszczenie złączy;
- wersję urządzenia i obsługiwane wyposażenie;
- informację, czy moduł jest skonfigurowany, czy wymaga programowania;
- obecność obudowy, panelu lub dodatkowej wiązki w zestawie.
Oznaczenie samej płytki może być wspólne dla kilku modułów z innym oprogramowaniem. Najpewniejszym następnym krokiem jest przesłanie zdjęcia kompletnej tabliczki znamionowej oraz etykiet starego modułu, bez odcinania końcówek numerów. Pozostałe grupy części do lodówek Sharp również należy dobierać do pełnego wariantu urządzenia.
FAQ – moduły elektroniczne do lodówek Sharp
Czy brak chłodzenia oznacza uszkodzony moduł?
Nie. Brak chłodzenia może wynikać z oblodzenia parownika, uszkodzenia czujnika, wentylatora, sprężarki albo układu chłodniczego. Jeżeli sprężarka pracuje długo, lecz temperatura nie spada, należy najpierw ocenić obieg chłodniczy i przepływ powietrza, zamiast wymieniać sterownik.
Czy moduł można sprawdzić zwykłym multimetrem?
Multimetr pozwala sprawdzić zasilanie, przewody, czujniki, grzałkę i część wyjść sterownika, ale pojedynczy pomiar nie potwierdza pełnej sprawności płyty. Diagnostyka sygnałów podczas pracy może odbywać się przy niebezpiecznym napięciu i wymaga kwalifikacji oraz dokumentacji konkretnego modelu.
Czy kod błędu wskazuje numer części do wymiany?
Nie. Kod zwykle określa obwód lub wykrytą nieprawidłowość. Na przykład komunikat o czujniku może być spowodowany samym czujnikiem, przerwą w przewodzie, złączem albo wejściem modułu. Znaczenie kodu trzeba sprawdzić dla dokładnego modelu i wersji sterownika.
Czy nowy moduł Sharp trzeba programować?
Zależy to od numeru części i sposobu dostawy. Niektóre moduły są gotowe do montażu, inne wymagają konfiguracji lub oprogramowania przypisanego do wariantu lodówki. Informację tę należy potwierdzić przed zakupem; nie można jej ustalić wyłącznie na podstawie zdjęcia płyty.
Czy można zamontować moduł z takim samym układem wtyczek?
Nie jest to wystarczające kryterium. Płyty mogą wyglądać identycznie, lecz różnić się programem, obsługą czujników, sposobem sterowania sprężarką albo wyposażeniem urządzenia. Potrzebne są pełne dane lodówki i katalogowe potwierdzenie numeru kompletnego modułu.
Dlaczego nowa płyta może ponownie ulec uszkodzeniu?
Przyczyną może być zwarcie lub przeciążenie w podłączonym odbiorniku, uszkodzona wiązka, zawilgocenie albo przegrzane złącze. Przed zamontowaniem nowej elektroniki należy znaleźć przyczynę uszkodzenia poprzedniej i sprawdzić sterowane obwody.
