Programatory do mikrofalówek Sharp odpowiadają za ustawianie czasu i przekazywanie poleceń do układu sterowania. Niesprawność może powodować przeskakiwanie wskazań, brak reakcji na obrót pokrętła lub niemożność uruchomienia cyklu. Przed zakupem warto wykluczyć uszkodzenie samego pokrętła, przycisków i blokad drzwi, a część dobrać według pełnego modelu oraz numeru oryginalnego.
Co w mikrofalówce Sharp oznacza nazwa „programator”?
W tej kategorii programator może oznaczać elektroniczny układ ustawiania czasu, enkoder lub przełącznik obrotowy zamontowany na płytce drukowanej. Nie należy automatycznie utożsamiać go z całym panelem frontowym, klawiaturą membranową ani głównym modułem sterującym. W niektórych konstrukcjach są to oddzielne podzespoły, które mogą powodować podobne objawy, lecz wymagają innej części zamiennej.

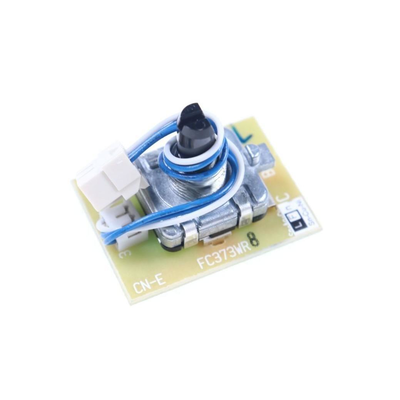

Przykładem jest programator DPWBFC373WRKZ8, opisywany jako obrotowy przełącznik czasu na płytce PWB. Sam numer części identyfikuje jej konkretną wersję, ale przed zakupem nadal trzeba potwierdzić zgodność katalogową z pełnym oznaczeniem kuchenki.
Jakie objawy mogą wskazywać na uszkodzenie programatora czasu?
Podejrzenie programatora jest uzasadnione zwłaszcza wtedy, gdy obrót pokrętła nie wywołuje prawidłowej zmiany czasu. Typowe objawy to:
- brak zmiany wskazania mimo obracania pokrętłem;
- zmiana czasu tylko w jednym kierunku;
- przeskakiwanie wartości do przodu i do tyłu;
- samoczynne dodawanie lub odejmowanie czasu bez poruszania pokrętłem;
- reakcja dopiero po dociśnięciu albo poruszeniu osią programatora;
- brak możliwości zatwierdzenia nastawy, jeśli pokrętło ma również funkcję przycisku;
- przerwanie odliczania lub niestabilne wskazania wyświetlacza.
Nie każda skokowa zmiana czasu jest usterką. W niektórych mikrofalówkach komercyjnych Sharp, między innymi z rodzin R-22AM, R-23AM i R-25AM, wielkość kroku ustawiania rośnie wraz z wybranym czasem. Przy krótkich nastawach pokrętło może zmieniać czas o kilka sekund, a przy dłuższych o kilkadziesiąt sekund lub minutę. Sposób działania należy porównać z instrukcją konkretnego modelu.
Programator czy inna część? Diagnostyka według objawu
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Pokrętło obraca się, ale czas się nie zmienia | uszkodzony programator, rozłączone złącze, pęknięta oś lub luźne pokrętło | Sprawdź najpierw, czy pokrętło rzeczywiście obraca osią części i czy nie jest wyrobione wewnątrz. |
| Czas zmienia się chaotycznie | zużyty enkoder, zabrudzenie lub korozja, uszkodzona taśma, usterka układu sterowania | Jeżeli pozostałe funkcje i wyświetlacz są stabilne, podejrzenie enkodera rośnie. Losowe sygnały także bez poruszania pokrętłem mogą oznaczać zwarcie w obwodzie wejściowym. |
| Czas można ustawić, ale urządzenie nie startuje | przycisk Start, blokada drzwi, mikrowyłączniki, przewody, przekaźnik lub moduł sterujący | Prawidłowa zmiana czasu wskazuje, że programator przekazuje przynajmniej część poleceń. Trzeba oddzielnie sprawdzić funkcję Start i sygnał zamknięcia drzwi. |
| Wyświetlacz jest całkowicie ciemny | brak zasilania, bezpiecznik, filtr sieciowy, zasilacz elektroniki, przewody lub moduł | Sam programator obrotowy zwykle nie jest pierwszym podejrzanym, jeśli nie działa żadna funkcja niskonapięciowa. |
| Nie działają tylko wybrane płaskie przyciski | klawiatura membranowa, jej taśma lub złącze | Jest to inna grupa części niż obrotowy programator. Dostępne elementy znajdziesz w kategorii przycisków Sharp. |
| Nastawa jest przyjmowana, ale po zamknięciu drzwi cykl nie rusza | nieprawidłowa praca rygli lub mikrowyłączników drzwi | Należy skontrolować mechaniczne domykanie rygli i sekwencję przełączania blokad. Odpowiednie elementy są zebrane w kategorii zamków drzwiczek Sharp. |
Kod błędu również nie jest samodzielnym potwierdzeniem awarii programatora. Jego znaczenie zależy od modelu. Przykładowo w komercyjnych urządzeniach Sharp komunikat może dotyczyć przekroczenia dopuszczalnego czasu, temperatury lub innego obwodu, mimo że jest prezentowany na panelu sterowania.
Co można sprawdzić bez zdejmowania obudowy?
Najpierw wykonaj kontrolę funkcjonalną, która nie wymaga dostępu do wnętrza urządzenia:
- Sprawdź sprzężenie pokrętła z osią. Wyjmij wtyczkę z gniazda i obejrzyj samo pokrętło. Pęknięte gniazdo może obracać się bez poruszania osią programatora.
- Porównaj oba kierunki regulacji. Ustal, czy obrót zgodny i przeciwny do ruchu wskazówek zegara daje przewidywalne zmiany.
- Obserwuj zachowanie bez dotykania panelu. Samoczynne zmiany czasu, sygnały dźwiękowe lub losowe polecenia mogą wskazywać na zwarcie wejścia, uszkodzoną klawiaturę albo elektronikę, a nie wyłącznie na zużycie mechaniczne pokrętła.
- Sprawdź pozostałe funkcje. Jeżeli wybór mocy i przycisk Start działają, a problem dotyczy wyłącznie regulacji czasu, zakres podejrzeń zawęża się do pokrętła, enkodera, połączenia i jego wejścia na płytce.
- Przeczytaj instrukcję modelu. Upewnij się, że obserwowane skoki czasu nie są zaprogramowaną cechą urządzenia.
Jeżeli panel został zalany, nie uruchamiaj kuchenki tylko po powierzchownym osuszeniu. Ciecz może pozostać przy złączu, na płytce lub między warstwami klawiatury i powodować korozję albo upływność.
Jak serwisant sprawdza programator i jego połączenia?
Po odłączeniu części od obwodu można skontrolować stan złącza, przerwy w ścieżkach, pęknięte luty przy mocowaniu oraz zmiany stanu styków podczas obracania osi. Punkty pomiarowe i oczekiwana sekwencja impulsów zależą jednak od wykonania programatora. Nie istnieje jedna prawidłowa rezystancja ani uniwersalny pinout dla wszystkich mikrofalówek Sharp.
Pomiar ciągłości może wykazać przerwę w przewodzie, ścieżce lub styku, ale nie potwierdza pełnej sprawności układu. Enkoder może generować nieprawidłową kolejność impulsów dopiero podczas obrotu, a sprawny element wejściowy nie wyklucza uszkodzenia zasilania elektroniki, mikrokontrolera lub obwodu odczytującego sygnał. W rozbudowanych panelach sama kontrola omomierzem nie wystarcza do oceny całego zespołu.
Przed zamówieniem drogiego modułu warto zatem ustalić:
- czy sygnały z programatora zmieniają się w obu kierunkach;
- czy złącze i przewody zachowują ciągłość podczas poruszania wiązką;
- czy płytka nie ma śladów zalania, przegrzania lub pękniętych lutów;
- czy elektronika ma prawidłowe napięcia zasilające określone w dokumentacji modelu;
- czy problem nie pozostaje po odłączeniu podejrzanej klawiatury lub programatora, zgodnie z procedurą serwisową danego urządzenia.
Opisane pomiary wewnątrz urządzenia wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Kuchenka mikrofalowa zawiera obwód wysokiego napięcia, a kondensator może zachować niebezpieczny ładunek po odłączeniu przewodu zasilającego.
Dostęp do programatora i wymiana
Programator znajduje się za przednim panelem sterowania. W wielu konstrukcjach dostęp wymaga zdjęcia zewnętrznej osłony, odłączenia złączy panelu, a następnie zwolnienia jego mocowań. Dokładna kolejność zależy od modelu i nie należy zakładać, że wszystkie kuchenki Sharp rozbiera się w ten sam sposób.
Przed odłączeniem przewodów serwisant powinien udokumentować ich rozmieszczenie, trzymać konektory za obudowę zamiast ciągnąć za przewody oraz chronić płytkę przed wyładowaniami elektrostatycznymi. Jeżeli wymieniany jest sam enkoder lub przełącznik lutowany do PWB, potrzebna jest ocena stanu pól lutowniczych i ścieżek. Przegrzanie laminatu podczas wylutowywania może spowodować uszkodzenie sprawnej płytki.
Po montażu należy sprawdzić płynność regulacji, poprawność wszystkich funkcji panelu i stabilność odliczania. Urządzenie wolno uruchomić dopiero po przywróceniu osłon, połączeń ochronnych i zabezpieczeń. Test grzania wykonuje się z odpowiednim obciążeniem, na przykład naczyniem z wodą — kuchenka nie powinna pracować na pusto. Po ingerencji w obudowę lub elementy drzwi wykwalifikowany technik powinien również przeprowadzić kontrolę bezpieczeństwa i pomiar szczelności mikrofalowej.
Nie wolno mostkować blokad drzwi ani uruchamiać urządzenia ze zdjętą osłoną w celu „szybkiego sprawdzenia”. Diagnostyka pod napięciem jest czynnością serwisową wymagającą procedury właściwej dla modelu.
Jak dobrać właściwy programator Sharp?
Podobny wygląd, taka sama średnica osi lub zgodne złącze nie wystarczają do potwierdzenia zamienności. Różne wersje mogą mieć inną liczbę impulsów na obrót, kierunek działania, funkcję wciskania, rozmieszczenie wyprowadzeń, oprogramowanie płytki albo sposób mocowania.
Przy doborze porównaj:
- pełny model mikrofalówki z tabliczki znamionowej;
- numer oryginalny wymontowanej części, np. DPWBFC373WRKZ8;
- oznaczenia płytki PWB i jej wersji;
- typ oraz układ złączy;
- długość, kształt i mocowanie osi;
- sposób przytwierdzenia płytki do panelu;
- katalogowe zastosowanie w danym wariancie urządzenia.
Tabliczka może znajdować się z tyłu urządzenia, przy ramie komory lub w obrębie drzwi, zależnie od konstrukcji. Najbezpieczniejszym następnym krokiem jest zapisanie pełnego modelu i wykonanie czytelnego zdjęcia całej tabliczki oraz oznaczeń starego programatora. Pozostałe grupy podzespołów są dostępne w kategorii części zamiennych do mikrofalówek Sharp.
FAQ – programatory do mikrofalówek Sharp
Czy brak reakcji przycisku Start oznacza uszkodzony programator?
Nie. Jeżeli czas można ustawić prawidłowo, trzeba również sprawdzić sam przycisk Start, klawiaturę, połączenia oraz blokady drzwi. Programator jest tylko jedną z możliwych przyczyn.
Dlaczego czas na wyświetlaczu zmienia się coraz większymi krokami?
W niektórych modelach jest to prawidłowe działanie. Wraz ze wzrostem ustawianego czasu kolejne pozycje pokrętła mogą odpowiadać większej liczbie sekund. Zachowanie należy porównać z instrukcją konkretnej mikrofalówki.
Czy programator można sprawdzić omomierzem?
Omomierz może pomóc znaleźć przerwę, zwarty styk lub uszkodzoną ścieżkę, jeśli znany jest układ wyprowadzeń. Nie potwierdzi jednak samodzielnie sprawności mikrokontrolera, zasilania płytki ani poprawności impulsów enkodera podczas pracy.
Czy można wymienić tylko pokrętło zamiast całego programatora?
Tak, jeżeli uszkodzone jest wyłącznie plastikowe pokrętło lub jego gniazdo, a oś programatora działa prawidłowo. Należy porównać średnicę, kształt osi, głębokość osadzenia i wygląd mocowania.
Czy każdy programator Sharp wymaga programowania po montażu?
Nie. Prosty przełącznik czasu lub enkoder zwykle nie przechowuje konfiguracji urządzenia. Inaczej może być w przypadku kompletnego modułu elektronicznego. Zasady konfiguracji trzeba sprawdzić dla konkretnego numeru części i modelu.
Czy można uruchomić mikrofalówkę ze zdjętą obudową, aby sprawdzić nową część?
Nie jest to bezpieczny test użytkownika. Zdjęcie osłony udostępnia obwody wysokiego napięcia i elementy związane z ekranowaniem mikrofal. Próbę funkcjonalną wykonuje wykwalifikowany serwisant zgodnie z dokumentacją, a urządzenie przed normalnym użyciem musi być całkowicie zmontowane.
