Napędy (silniki)kuchni SHARP
Silniki i napędy do piekarników SHARP odpowiadają między innymi za obrót wentylatora termoobiegu. Brak nawiewu, nierówne pieczenie, buczenie lub ocieranie nie zawsze oznaczają jednak uszkodzenie silnika — przyczyną może być śmigło, grzałka albo układ sterowania. Przed zakupem sprawdź objawy i dobierz część według pełnego oznaczenia z tabliczki znamionowej.
Jaki silnik może znajdować się w piekarniku SHARP?
W piekarnikach i kuchniach SHARP mogą występować różne napędy. Silnik wentylatora termoobiegu obraca śmigło umieszczone przy tylnej ścianie komory i wymusza przepływ ogrzanego powietrza. Inny zespół może napędzać wentylator chłodzący panel sterowania i przestrzeń nad komorą, a w wybranych urządzeniach osobny silnik obsługuje rożen.
Nie należy mylić tych elementów. Wentylator widoczny wewnątrz komory jest zwykle częścią układu termoobiegu, natomiast nawiew odczuwalny nad drzwiami może pochodzić z wentylatora chłodzącego. Ich sposób włączania, czas pracy i sterowanie są różne.
Objawy uszkodzenia silnika wentylatora termoobiegu
Podejrzenie silnika jest uzasadnione, gdy po wybraniu funkcji z nawiewem występuje jeden z następujących objawów:
- śmigło nie obraca się mimo uruchomienia odpowiedniego programu;
- silnik buczy, ale wentylator nie może ruszyć;
- wentylator uruchamia się wolno albo zatrzymuje po rozgrzaniu piekarnika;
- z tylnej części komory słychać pisk, szuranie lub metaliczne drgania;
- wał silnika ma wyczuwalny luz albo obraca się z dużym oporem;
- potrawa piecze się nierównomiernie, ponieważ w komorze nie ma wymuszonego obiegu powietrza.
Samo nierówne pieczenie nie potwierdza awarii napędu. Podobny efekt mogą powodować niesprawna grzałka termoobiegu, niewłaściwie wybrany program, uszkodzony czujnik temperatury, problem ze sterowaniem albo ograniczony przepływ powietrza.
Brak termoobiegu – co sprawdzić przed wymianą silnika?
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Wentylator nie pracuje, a piekarnik grzeje | zablokowane śmigło, zużyty silnik, przerwane przewody lub brak sterowania | Sprawdź ręcznie swobodę obrotu po odłączeniu zasilania. Zablokowany albo ocierający wirnik wymaga usunięcia przyczyny mechanicznej. |
| Wentylator pracuje, ale funkcja termoobiegu nie grzeje | uszkodzona grzałka pierścieniowa, przewody, przekaźnik lub przełącznik funkcji | Działający wentylator wskazuje, że zakup silnika prawdopodobnie nie rozwiąże problemu. Warto przejść do diagnostyki grzałek piekarników SHARP. |
| Słychać cykliczne ocieranie | wygięte śmigło, luźne mocowanie, zabrudzenie lub przesunięta osłona | Obejrzyj łopatki i ślady kontaktu na osłonie. Jeżeli wał obraca się lekko i bez luzu, silnik może być sprawny. |
| Silnik buczy i nie rusza | zatarty wał, uszkodzone łożyskowanie albo zbyt duży opór śmigła | Po ostygnięciu sprawdź obrót ręką. Nie uruchamiaj wielokrotnie zablokowanego silnika, ponieważ może się przegrzewać. |
| Silnik nie otrzymuje zasilania | przewód, konektor, zabezpieczenie termiczne, przełącznik funkcji lub moduł | Nie wymieniaj silnika na próbę. Diagnostyka powinna objąć tor zasilania i elektronikę piekarnika SHARP. |
| Zabezpieczenie instalacji wyłącza się po uruchomieniu nawiewu | upływność silnika, przewodów albo grzałki pracującej w tym samym programie | Należy osobno sprawdzić izolację każdego elementu. Sam moment wyłączenia zabezpieczenia nie wskazuje jednoznacznie silnika. |
Przed rozbieraniem urządzenia sprawdź także instrukcję konkretnego modelu. W niektórych konstrukcjach wentylator może pracować okresowo, zatrzymywać się po otwarciu drzwi albo włączać z opóźnieniem. Takie zachowanie nie musi oznaczać usterki.
Jak sprawdzić silnik miernikiem?
Pomiary rezystancji wykonuje się przy całkowicie odłączonym zasilaniu, na ostudzonym piekarniku i po wypięciu przewodów z zacisków silnika. Pomiar elementu pozostawionego w obwodzie może zostać zafałszowany przez inne podzespoły.
- Sprawdź ciągłość uzwojenia między zaciskami silnika. Wynik oznaczający przerwę może świadczyć o uszkodzonym uzwojeniu, połączeniu wewnętrznym lub zabezpieczeniu termicznym. Nie należy jednak oczekiwać jednej uniwersalnej rezystancji dla wszystkich silników SHARP.
- Sprawdź połączenie zacisków z metalową obudową silnika. Zwykły multimetr może ujawnić zwarcie, ale nie potwierdza pełnej jakości izolacji. Między zaciskiem roboczym a obudową nie powinno być bezpośredniego przewodzenia.
- Oceń stan mechaniczny. Wał powinien obracać się bez zakleszczania i wyraźnego tarcia. Nadmierny luz promieniowy, chrobotanie albo ślady przegrzania przemawiają za wymianą.
Prawidłowa ciągłość uzwojenia nie dowodzi, że silnik działa poprawnie pod obciążeniem i w temperaturze roboczej. Usterka może pojawiać się dopiero po nagrzaniu.
Pomiar napięcia na pracującym piekarniku oraz badanie rezystancji izolacji odpowiednim miernikiem są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia, właściwych narzędzi i procedury przeznaczonej dla danego modelu. Nie są przeznaczone dla osoby bez przygotowania.
Jeśli podczas aktywnej funkcji na zaciskach występuje napięcie zgodne z oznaczeniem silnika, a wał nie obraca się mimo braku mechanicznej blokady, podejrzenie uszkodzenia silnika jest silne. Brak napięcia kieruje diagnostykę w stronę przewodów, konektorów, łącznika funkcji lub sterownika.
Jak uzyskać dostęp do silnika?
Silnik termoobiegu jest zazwyczaj zamontowany po zewnętrznej stronie tylnej ściany komory, natomiast śmigło znajduje się wewnątrz piekarnika za osłoną. W wielu urządzeniach dostęp wymaga wysunięcia piekarnika z zabudowy i zdjęcia tylnego panelu.
Typowa kolejność prac obejmuje:
- odłączenie obwodu piekarnika i potwierdzenie braku zasilania;
- ostudzenie urządzenia oraz wyjęcie rusztów i prowadnic utrudniających dostęp;
- zdjęcie wewnętrznej osłony wentylatora;
- odkręcenie śmigła z wału;
- bezpieczne wysunięcie piekarnika z mebla i podparcie ciężkiego urządzenia;
- demontaż odpowiedniego panelu tylnego;
- sfotografowanie przewodów, odłączenie konektorów i przewodu ochronnego;
- zwolnienie mocowania silnika i wyjęcie zespołu.
W wielu piekarnikach nakrętka śmigła ma lewy gwint, dlatego może odkręcać się zgodnie z ruchem wskazówek zegara. Nie jest to jednak reguła dla każdego modelu SHARP. Przed użyciem siły sprawdź dokumentację lub konstrukcję nowej części — próba odkręcania w niewłaściwą stronę może uszkodzić wał albo śmigło.
Krawędzie tylnej obudowy bywają ostre, a piekarnik w zabudowie jest ciężki. Prace wymagające wyjęcia urządzenia powinny być wykonywane przez dwie osoby lub technika dysponującego odpowiednim zabezpieczeniem.
Wymiana i kontrola po montażu
Nowy silnik zamontuj w tym samym położeniu co poprzedni, zachowując podkładki, elementy izolacyjne, uziemienie oraz pierwotne prowadzenie przewodów. Konektory powinny wejść pewnie i nie mogą znajdować się przy gorących elementach ani ostrych krawędziach.
Po założeniu śmigła obróć je ręcznie przed zamontowaniem osłony. Łopatki nie powinny dotykać grzałki, tylnej ściany ani osłony. Po pełnym złożeniu sprawdź działanie właściwego programu, równomierność obrotu i brak nietypowych drgań. Wszystkie osłony muszą być założone przed uruchomieniem urządzenia.
Doraźne smarowanie zużytych tulejek może czasem ograniczyć opór, ale nie usuwa nadmiernego luzu, zużycia wału ani uszkodzonego uzwojenia. Środek nieprzystosowany do wysokiej temperatury może dodatkowo zanieczyścić wnętrze i pogorszyć pracę napędu.
Jak dobrać silnik do piekarnika SHARP?
Nie dobieraj silnika wyłącznie na podstawie zdjęcia, mocy albo podobnego złącza. Pod jednym oznaczeniem handlowym piekarnika mogą występować różne wykonania.
Do potwierdzenia zgodności przygotuj pełny model i wszystkie dodatkowe oznaczenia z tabliczki znamionowej, łącznie z końcówką wariantu, numerem seryjnym lub kodem produktu, jeżeli występuje. Tabliczka może znajdować się na ramie widocznej po otwarciu drzwi, na bocznej części korpusu albo z tyłu urządzenia.
Porównaj również:
- numer oryginalny części;
- napięcie, moc i częstotliwość z oznaczenia silnika;
- długość i średnicę wału;
- rodzaj oraz kierunek gwintu;
- rozstaw i układ mocowań;
- liczbę oraz położenie zacisków;
- kierunek obrotów i sposób podłączenia przewodu ochronnego;
- kształt śmigła oraz odległość od osłony.

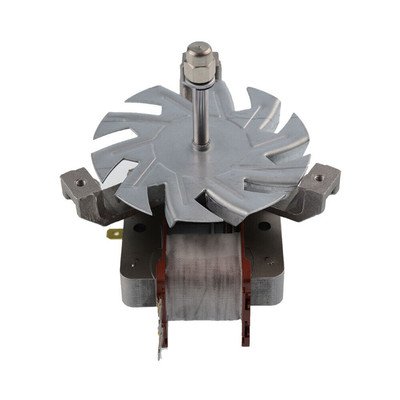

Przykładowy silnik oznaczony numerem 32013533 jest spotykany jako napęd wentylatora termoobiegu 230 V i 26 W, ale sam numer lub zgodność z innym urządzeniem produkowanym na podobnej platformie nie gwarantują dopasowania do każdego piekarnika SHARP. Ostateczną zgodność należy potwierdzić katalogowo dla pełnego oznaczenia urządzenia.
FAQ – silniki i napędy piekarników SHARP
Czy brak grzania termoobiegu oznacza uszkodzony silnik?
Nie. Jeżeli śmigło obraca się normalnie, bardziej prawdopodobne są problemy z grzałką termoobiegu, jej przewodami albo sterowaniem. Silnik odpowiada za ruch powietrza, a nie za jego ogrzewanie.
Dlaczego wentylator buczy, ale się nie obraca?
Przyczyną może być zatarty wał, zużyte łożyskowanie, ocierające śmigło albo uszkodzenie elektryczne silnika. Najpierw, przy odłączonym zasilaniu, sprawdź swobodę obrotu i ślady kontaktu łopatek z osłoną.
Czy ciągłość uzwojenia potwierdza sprawność silnika?
Nie. Potwierdza jedynie, że uzwojenie nie ma łatwej do wykrycia przerwy. Silnik może mieć zbyt mały moment, zużyte łożyskowanie albo usterkę pojawiającą się po nagrzaniu.
Czy można używać piekarnika, gdy wentylator termoobiegu stoi?
Nie używaj programu wymagającego pracy tego wentylatora. Brak przepływu powietrza powoduje nierównomierne nagrzewanie i może nadmiernie obciążać elementy układu termoobiegu. Inne funkcje można oceniać wyłącznie zgodnie z instrukcją danego modelu.
Czy nakrętka wentylatora zawsze ma lewy gwint?
Nie zawsze, choć takie rozwiązanie jest często stosowane. Przed odkręcaniem sprawdź dokumentację, starą część lub gwint nowego silnika. Użycie siły w niewłaściwym kierunku może uszkodzić wał.
Jakie dane są potrzebne do doboru silnika SHARP?
Potrzebny jest pełny model wraz z końcówką wariantu oraz pozostałe oznaczenia z tabliczki znamionowej. Warto też podać numer ze starego silnika i porównać wał, mocowania, parametry elektryczne oraz złącza.
