Elementy zbiornika pralek SHARP
Elementy zbiornika pralek Sharp obejmują między innymi przednie i tylne części wanny, bębny z krzyżakiem oraz zespoły z ułożyskowaniem. Ich uszkodzenie może powodować wyciek, tarcie, luz bębna lub narastający hałas podczas wirowania. Przed zakupem ustal dokładne źródło objawu i porównaj pełny model, wariant oraz numery z tabliczki znamionowej.
Co obejmują elementy zbiornika pralki Sharp?
Zbiornik, nazywany także wanną, jest nieruchomą obudową otaczającą obracający się bęben ze stali nierdzewnej. W zależności od konstrukcji pralki może składać się z przedniej i tylnej części połączonych uszczelką oraz śrubami albo występować jako zespół, którego nie rozdziela się standardową procedurą serwisową.
Do tej grupy części należą między innymi:
- przednia i tylna część zbiornika,

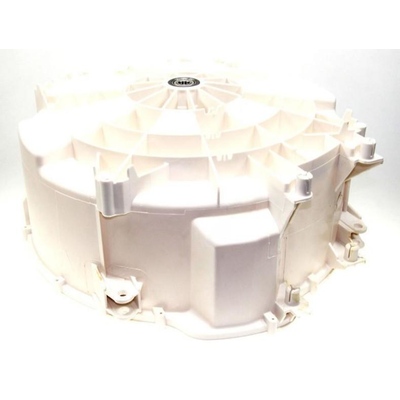

- tylna wanna z fabrycznie zamontowanymi łożyskami i uszczelniaczem,
- bęben z wałem i krzyżakiem,
- uszczelki oraz elementy łączące połówki zbiornika,
- mocowania i obejmy związane z zespołem piorącym.
Nie należy mylić zbiornika z bębnem. Bęben obraca się wraz z praniem, natomiast zbiornik utrzymuje wodę i pozostaje zawieszony w obudowie na sprężynach oraz amortyzatorach.
Objawy uszkodzenia zbiornika, bębna lub ułożyskowania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Narastające huczenie podczas wirowania | łożyska bębna, łożyska silnika, pompa, obcy przedmiot | Obróć pusty bęben ręką, a podczas pracy zwróć uwagę, w której fazie pojawia się hałas | Szorstki szum obecny już przy ręcznym obracaniu wskazuje na ułożyskowanie lub element trący. Buczenie występujące głównie przy odpompowywaniu kieruje diagnostykę w stronę pompy |
| Metaliczne stukanie lub ocieranie raz na obrót | uszkodzony krzyżak, skrzywiony bęben, ciało obce między bębnem a zbiornikiem | Obracaj bęben powoli i obserwuj szczelinę między jego krawędzią a fartuchem | Zmieniająca się cyklicznie szczelina może oznaczać bicie bębna albo wału. Punktowy odgłos może powodować fiszbina, moneta lub inny przedmiot |
| Bęben ma wyczuwalny luz | zużyte łożyska, uszkodzony wał lub krzyżak, poluzowane koło pasowe | Unieś krawędź metalowego bębna przy otwartych drzwiach i porównaj jej ruch z ruchem plastikowego zbiornika | Ruch całego zespołu na zawieszeniu jest normalny w pewnym zakresie. Przemieszczanie się bębna względem zbiornika wymaga kontroli łożysk, wału i krzyżaka |
| Pralka skacze podczas wirowania | niewypoziomowanie, nierówny wsad, śruby transportowe, amortyzatory, sprężyny, przeciwwaga, krzyżak | Najpierw sprawdź ustawienie, wsad i zawieszenie, a dopiero później podejrzewaj zbiornik | Samo przemieszczanie się pralki nie potwierdza uszkodzenia bębna ani łożysk |
| Woda pod pralką | fartuch, pompa, filtr, węże, uszczelniacz wału, połączenie lub pęknięcie zbiornika | Ustal moment i najwyżej położone mokre miejsce wewnątrz urządzenia | Miejsce kałuży na podłodze może być oddalone od rzeczywistego źródła, ponieważ woda spływa po obudowie i przewodach |
Jak odróżnić łożyska od amortyzatorów i krzyżaka?
Zużyte łożyska zwykle powodują jednostajny szum, chrobot lub huczenie zależne od prędkości obrotowej. Dźwięk często można wyczuć również jako drgania podczas powolnego obracania pustego bębna ręką. W zaawansowanej usterce pojawia się luz i ślady wody albo rdza w okolicy osi.
Zużyte amortyzatory lub sprężyny powodują przede wszystkim nadmierne przemieszczanie całego zbiornika. Bęben może uderzać o obudowę przy niewyważonym wsadzie, ale jego ręczne obracanie nadal bywa płynne i ciche. Przed zakupem części zbiornika warto więc sprawdzić amortyzatory pralek Sharp i sprężyny bębnów.
Uszkodzony krzyżak lub wał bębna może powodować nierówny ruch: krawędź bębna zbliża się do fartucha w jednym położeniu i oddala w innym. Pojawia się ocieranie, stukanie, opadnięcie bębna albo szybkie ponowne zużycie łożysk. Ostateczna ocena krzyżaka często wymaga wyjęcia bębna ze zbiornika.
Poluzowane lub odkształcone koło pasowe również może powodować bicie i stukanie. Po zdjęciu tylnej osłony należy obejrzeć jego mocowanie oraz sprawdzić, czy obraca się w jednej płaszczyźnie. Odpowiednie warianty znajdują się w kategorii koła pasowe pralek Sharp.
Jak sprawdzić łożyska i bęben bez rozbierania zbiornika?
- Odłącz pralkę od zasilania, zakręć dopływ wody i opróżnij urządzenie.
- Otwórz drzwi i obróć pusty bęben powoli w obie strony. Sprawdź, czy obraca się płynnie, bez chrobotania i punktowego tarcia.
- Chwyć krawędź bębna u góry otworu i delikatnie unieś ją względem zbiornika. Wyraźne przeskakiwanie lub stuk może oznaczać luz łożysk, zużycie wału albo uszkodzenie krzyżaka.
- Obracając bęben, obserwuj odległość jego krawędzi od fartucha. Cykliczna zmiana położenia jest ważniejszą wskazówką dla deformacji bębna lub krzyżaka niż jednostajny szum.
- Obejrzyj tył zespołu piorącego, jeżeli model ma zdejmowaną tylną osłonę. Rdzawe zacieki albo mokry osad pod osią i kołem pasowym mogą wskazywać na nieszczelny uszczelniacz wału.
Dodatkowym testem serwisowym jest zdjęcie paska i osobne obrócenie bębna oraz wału silnika. Pozwala to ustalić, z którego zespołu pochodzi hałas. Test wykonuje się wyłącznie przy odłączonym zasilaniu. Gładka praca bębna po zdjęciu paska kieruje podejrzenie w stronę silnika lub paska, natomiast niezmieniony chrobot przemawia za problemem mechanicznym zespołu piorącego.
Taki test nie pokazuje stanu powierzchni wału współpracującej z uszczelniaczem ani wewnętrznej korozji krzyżaka. Brak dużego luzu nie wyklucza początkowego zużycia łożysk.
Jak znaleźć rzeczywiste źródło wycieku?
Najpierw określ fazę programu, w której pojawia się woda:
- podczas pobierania wody – sprawdź wąż dopływowy, elektrozawór, dozownik i przewód prowadzący z dozownika do zbiornika;
- przy obracaniu pełnego zbiornika – obejrzyj fartuch, połączenia węży, uszczelkę między częściami zbiornika oraz jego obudowę;
- wyłącznie przy odpompowywaniu – skontroluj filtr, pompę, wąż zbiornik–pompa i wąż odpływowy;
- w okolicy tylnej osi bębna – podejrzewaj uszczelniacz ułożyskowania, ale wyklucz wodę spływającą z wyżej położonych połączeń.
Rozdarcie przy drzwiach wymaga zwykle doboru właściwego fartucha pralki Sharp, a nie wymiany zbiornika. Jeżeli mokre są króćce lub przewody pod zbiornikiem, należy sprawdzić także węże gumowe pralek Sharp.
Nie uruchamiaj pralki ze zdjętymi osłonami tylko po to, aby obserwować wyciek, jeśli wymagałoby to zbliżania rąk do elementów pod napięciem, obracającego się koła lub paska. Taka próba jest przeznaczona dla serwisanta stosującego właściwą procedurę zabezpieczenia stanowiska.
Czy wystarczy wymienić same łożyska?
Nie w każdej pralce Sharp łożyska występują jako osobne części serwisowe. W części konstrukcji właściwą częścią zamienną jest tylna obudowa zbiornika z fabrycznie zamontowanym ułożyskowaniem. W innych możliwa jest wymiana łożysk i uszczelniacza po rozpołowieniu zbiornika.
Po demontażu trzeba ocenić:
- gniazda łożysk w tylnej części zbiornika,
- wał i krzyżak bębna,
- powierzchnię tulei współpracującą z wargą uszczelniacza,
- koło pasowe i jego mocowanie,
- uszczelkę łączącą części zbiornika,
- ślady tarcia bębna o zbiornik lub grzałkę.
Nowe łożyska nie rozwiążą problemu na długo, jeżeli wał ma wżery, krzyżak jest pęknięty albo gniazdo w obudowie zostało wybite. Z kolei wymiana całego bębna nie jest uzasadniona, gdy źródłem hałasu okazuje się luźne koło pasowe, ciało obce lub uszkodzony element zawieszenia. Osobne warianty związane z tym mechanizmem znajdują się w kategorii ułożyskowanie pralek Sharp.
Dostęp do zbiornika i przebieg wymiany
W pralkach ładowanych od frontu zespół piorący jest zawieszony na sprężynach, podparty amortyzatorami i połączony z fartuchem, wężami, grzałką, czujnikami oraz napędem. W rodzinach konstrukcyjnych Vestel spotykanych w części pralek Sharp wyjęcie zespołu może wymagać demontażu górnego blatu i frontu, odłączenia fartucha, przeciwwag, przewodów, węży, silnika, paska oraz zawieszenia. Zbiornik jest następnie wyjmowany przez przód i dopiero poza urządzeniem można oddzielić jego części oraz wyjąć bęben.
Nie jest to jednak uniwersalna instrukcja dla każdego modelu Sharp. Rozmieszczenie podzespołów, rodzaj połączenia zbiornika i droga jego wyjęcia mogą być inne. Przed rozpoczęciem prac należy wykonać zdjęcia połączeń, oznaczyć przewody i węże oraz ustalić procedurę odpowiednią dla pełnego oznaczenia urządzenia.
Po montażu należy ręcznie obrócić bęben, sprawdzić jego położenie względem fartucha, upewnić się, że przewody i węże nie dotykają koła pasowego, a następnie przeprowadzić kontrolę szczelności i krótką próbę bez wsadu.
Uwaga: wyjmowanie zespołu piorącego obejmuje pracę z ciężkimi przeciwwagami i napiętymi sprężynami. Opisane czynności serwisowe wymagają doświadczenia, odpowiednich narzędzi i zabezpieczenia ciężkich elementów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Pralki nie należy kłaść ani podnosić za drzwi, dozownik lub inne wystające części.
Błędy, które mogą zniszczyć nowe części
- Zakup tylnej części zbiornika wyłącznie na podstawie podobnego zdjęcia.
- Montaż nowych łożysk bez sprawdzenia wału, krzyżaka i powierzchni uszczelniającej.
- Uderzanie bezpośrednio w gwint wału lub wewnętrzny pierścień nowego łożyska.
- Ponowne użycie uszkodzonej uszczelki albo przypadkowego środka uszczelniającego zamiast rozwiązania przewidzianego dla danego zbiornika.
- Złe poprowadzenie przewodów i węży w pobliżu koła pasowego.
- Nierównomierne skręcenie obudowy lub pozostawienie zabrudzeń na powierzchniach uszczelniających.
- Uruchomienie wirowania przed sprawdzeniem płynności ruchu i szczelności zespołu.
Jak dobrać element zbiornika do pralki Sharp?
Pełna zgodność zależy nie tylko od średnicy bębna. Różne wykonania mogą mieć inne króćce, mocowania amortyzatorów i przeciwwag, głębokość zbiornika, wał, koło pasowe, ułożyskowanie albo rozmieszczenie grzałki i czujników.
Przy doborze przygotuj:
- pełny model Sharp wraz ze wszystkimi literami, cyframi i końcówką rynku, na przykład -PL;
- numer seryjny oraz wszystkie numery produktu, serwisowe lub indeksy podane na tabliczce znamionowej;
- numer wybity lub naklejony na starej części, jeśli jest czytelny;
- informację, czy potrzebna jest część przednia, tylna, kompletna wanna czy bęben z krzyżakiem;
- zdjęcia tabliczki, przyłączy, mocowań oraz całej wymontowanej części.
Nie wystarczy ogólne oznaczenie serii ani informacja, że element wygląda tak samo. Ten sam model handlowy może występować w kilku wykonaniach. Jeżeli tabliczka zawiera pole Service Index, Product Code lub podobny identyfikator wariantu, należy przepisać je w całości. Najbezpieczniejszym następnym krokiem jest przesłanie czytelnego zdjęcia całej tabliczki znamionowej i numeru starej części do weryfikacji katalogowej.
FAQ – elementy zbiornika pralek Sharp
Czy głośne wirowanie oznacza uszkodzenie tylnej części zbiornika?
Nie. Hałas może pochodzić z łożysk, krzyżaka, koła pasowego, silnika, pompy, zawieszenia lub przedmiotu między bębnem a zbiornikiem. Tylna część zbiornika jest właściwym wyborem dopiero wtedy, gdy zawiera uszkodzone ułożyskowanie albo ma wybite gniazda, pęknięcie lub inną potwierdzoną wadę.
Jak sprawdzić, czy bęben ma nadmierny luz?
Przy odłączonej i pustej pralce unieś metalową krawędź bębna względem zbiornika. Wyraźne przeskakiwanie, stukanie lub zmiana położenia bębna bez odpowiadającego ruchu całego zbiornika wskazuje na potrzebę kontroli łożysk, wału i krzyżaka.
Czy można wymienić sam uszczelniacz, gdy pojawił się wyciek przy osi?
Najpierw trzeba ocenić łożyska i wał. Woda przechodząca przez uszczelniacz może wypłukać smar i rozpocząć korozję łożysk. Założenie samego uszczelniacza na wytartą lub skorodowaną tuleję wału może nie przywrócić trwałej szczelności.
Czy pęknięty plastikowy zbiornik można skleić?
Trwałość naprawy zależy od tworzywa, miejsca pęknięcia, temperatury i obciążeń podczas wirowania. Przypadkowy klej lub silikon nie jest pewną naprawą elementu przenoszącego duże siły. Pęknięcia przy łożyskach, mocowaniach amortyzatorów, przeciwwagach i łączeniu części wymagają szczególnie ostrożnej oceny; często właściwym rozwiązaniem jest wymiana obudowy.
Czy bęben Sharp pasuje do pralki Vestel o podobnym wyglądzie?
Nie można tego założyć. Część pralek Sharp wykorzystuje konstrukcje i podzespoły spotykane także w urządzeniach Vestel, ale zgodność musi wynikać z katalogu części oraz pełnych danych konkretnej pralki. Sama marka wykonawcza, wygląd, średnica lub podobne złącza nie potwierdzają dopasowania.
Co sprawdzić po wymianie zbiornika albo bębna?
Przed podłączeniem zasilania sprawdź ręcznie swobodny obrót, ustawienie bębna w otworze i prowadzenie przewodów. Następnie skontroluj szczelność przy napełnianiu i odpompowywaniu, wykonaj próbę bez wsadu na niskich obrotach, a dopiero później sprawdź wirowanie.
