Kable do pralek SHARP
Kable do pralek Sharp obejmują przewody zasilające i wiązki łączące moduł z podzespołami. Ich usterkę mogą sugerować brak zasilania, praca przerywana przy drganiach albo ślady przegrzania, ale podobne objawy daje także filtr przeciwzakłóceniowy lub elektronika. Przed zakupem sprawdź przebieg przewodu, ciągłość żył i zgodność z pełnym oznaczeniem pralki.
Kiedy podejrzewać uszkodzenie kabla w pralce Sharp?
Przewód zasilający doprowadza napięcie sieciowe do filtra przeciwzakłóceniowego i dalszych obwodów pralki. Wiązki wewnętrzne łączą natomiast moduł sterujący z blokadą drzwi, grzałką, pompą, elektrozaworami, silnikiem i czujnikami. Usterka przewodu może więc unieruchomić całe urządzenie albo tylko jeden etap programu.
Sam objaw nie wskazuje jednak jednoznacznie na kabel. Ważne jest ustalenie, czy problem dotyczy całego toru zasilania, pojedynczego podzespołu, czy połączenia sygnałowego.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Interpretacja |
| Pralka nie reaguje i nie świeci wyświetlacz | gniazdo, wtyczka, przewód zasilający, filtr przeciwzakłóceniowy, włącznik lub moduł | zasilanie w gnieździe, stan wtyczki i ciągłość odłączonego przewodu | prawidłowa ciągłość kabla nie potwierdza sprawności filtra ani elektroniki |
| Pralka wyłącza się po przesunięciu albo podczas drgań | przełamana żyła, luźny konektor, pęknięty zacisk lub złącze wiązki | miejsca przy wtyczce, przepuście obudowy i ruchomych podzespołach | wynik zmieniający się podczas delikatnego poruszania przewodem wskazuje na połączenie niestabilne |
| Nie działa tylko pompa, grzałka, zawór lub silnik | wiązka danego elementu, sam podzespół albo jego sterowanie | złącza, przewód od końca do końca i pomiar właściwy dla podzespołu | sprawny kabel nie rozstrzyga, czy moduł podaje sygnał i czy odbiornik działa pod obciążeniem |
| Czuć spaleniznę, widać stopioną kostkę lub ciemny konektor | luźny styk, korozja, przeciążenie, zwarcie albo uszkodzenie odbiornika | wtyczkę, gniazdo, filtr, konektory i element zasilany danym przewodem | sama wymiana nadpalonego kabla bez usunięcia przyczyny może doprowadzić do ponownego przegrzania |
| Wyłącza się zabezpieczenie różnicowoprądowe | uszkodzona izolacja przewodu, filtr, wilgoć, grzałka, silnik lub inny element mający upływ do obudowy | oględziny oraz profesjonalny pomiar rezystancji izolacji | test ciągłości zwykłym multimetrem nie wyklucza upływności występującej przy napięciu roboczym |
Jeżeli przewód, wtyczka albo złącze są stopione, iskrzą lub mają odsłoniętą żyłę, pralki nie należy ponownie uruchamiać przed naprawą.
Jak sprawdzić przewód zasilający i wiązkę?
Oględziny bez napięcia
Odłącz wtyczkę od gniazda, zakręć dopływ wody i wysuń urządzenie tak, aby nie naprężać przewodów ani węży. Sprawdź:
- izolację przy wtyczce i miejscu wejścia kabla do obudowy;
- przepust oraz odciążenie przewodu, które ma przejmować siłę ciągnięcia;
- ślady zgniecenia przez obudowę, blat lub tylną ściankę;
- wiązki prowadzone przy zbiorniku, silniku i ostrych krawędziach;
- konektory pod kątem luzu, korozji, przebarwień i stopionego tworzywa;
- uchwyty wiązek — wypięty przewód może ocierać o zbiornik, koło pasowe albo elementy obudowy.
Nie ograniczaj kontroli do miejsca, w którym widać uszkodzenie. Nadpalony konektor może być skutkiem niedostatecznego docisku, ale również nadmiernego prądu pobieranego przez współpracujący podzespół.
Pomiar ciągłości żył
Pomiar wykonuje się przy przewodzie odłączonym od sieci i wypiętym co najmniej z jednej strony badanego obwodu. W przypadku wiązki najlepiej rozłączyć oba końce, aby inne elementy pralki nie tworzyły równoległej drogi dla prądu pomiarowego.
- Ustaw multimetr na pomiar małej rezystancji lub test ciągłości.
- Zewrzyj sondy i zapamiętaj rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do odpowiadających sobie końców każdej żyły.
- Delikatnie poruszaj kablem przy wtyczce, przepuście i podejrzanych zagięciach.
- W odłączonej wiązce sprawdź również, czy nie ma niezamierzonego połączenia pomiędzy sąsiednimi żyłami.
Sprawna żyła powinna wykazywać stabilną, bardzo małą rezystancję, zbliżoną do rezystancji sond. Wskazanie OL, brak sygnału ciągłości albo wynik zanikający podczas poruszania przewodem oznacza przerwę lub niestabilny styk. Nie należy przyjmować jednej uniwersalnej wartości liczbowej dla wszystkich kabli — wynik zależy między innymi od długości, przekroju i dokładności miernika.
Ograniczenie testu: prawidłowa ciągłość nie potwierdza bezpiecznego stanu izolacji, jakości zacisku pod obciążeniem ani zdolności złącza do przewodzenia prądu bez przegrzewania. Do oceny izolacji i przewodu ochronnego stosuje się odpowiednie mierniki instalacyjne oraz procedurę właściwą dla urządzenia.
Jak odróżnić kabel od innych usterek?
Pralka Sharp nie włącza się
Najpierw potwierdź działanie gniazda za pomocą sprawnego odbiornika i obejrzyj wtyczkę. Następnie sprawdź ciągłość przewodu zasilającego do punktu jego przyłączenia w pralce. Jeżeli wszystkie żyły są ciągłe, dalsza diagnostyka obejmuje filtr przeciwzakłóceniowy, połączenia między filtrem a elektroniką, włącznik oraz zasilacz modułu.
Nie należy kupować modułu tylko dlatego, że panel pozostaje ciemny. Z drugiej strony sprawny kabel nie oznacza automatycznie, że uszkodzony jest filtr — problem może znajdować się dalej w torze zasilania. Jeżeli napięcie dociera do elektroniki, właściwą grupą części mogą okazać się sterowniki i moduły pralek Sharp, ale ich zakup powinien poprzedzać pomiar i identyfikacja przyczyny.
Nie działa jeden podzespół
Gdy pralka uruchamia się, ale nie wykonuje konkretnej czynności, sprawdź wiązkę prowadzącą do odpowiedniego elementu. Oceń zamocowanie pinów w kostce — przewód może być ciągły, lecz pin cofnięty w obudowie złącza nie zetknie się prawidłowo z gniazdem.
Następnie zbadaj sam odbiornik metodą właściwą dla jego konstrukcji. Przykładowo brak grzania może wynikać z przerwy w przewodzie, uszkodzenia grzałki, czujnika temperatury, sterowania lub warunków programu. Przy wyłączaniu zabezpieczenia różnicowoprądowego trzeba uwzględnić również grzałki do pralek Sharp, ponieważ niska rezystancja izolacji grzałki może dawać podobny objaw jak uszkodzona wiązka.
Dostęp do kabla i przebieg wymiany
W konstrukcjach pralek opartych na podzespołach Vestel przewód zasilający jest zwykle wprowadzony przez tylną część obudowy i połączony z filtrem przeciwzakłóceniowym. Dostęp może wymagać zdjęcia blatu albo tylnego elementu obudowy. W innych modelach Sharp umiejscowienie filtra, mocowanie przepustu i sposób zakończenia przewodu mogą być odmienne, dlatego przed demontażem należy sprawdzić konstrukcję konkretnego urządzenia.
Typowa kolejność prac obejmuje:
- odłączenie pralki od zasilania i zabezpieczenie jej przed przypadkowym podłączeniem;
- zdjęcie właściwego panelu obudowy bez ciągnięcia za znajdujące się pod nim przewody;
- wykonanie zdjęć przebiegu kabla, zacisku, przewodu ochronnego i pozostałych połączeń;
- oznaczenie żył lub złączy, jeżeli nie są jednoznacznie kodowane;
- zwolnienie odciążenia, przepustu i uchwytów kabla;
- odłączenie konektorów odpowiednim narzędziem — nie przez ciągnięcie za izolację;
- poprowadzenie nowego przewodu tą samą trasą, z dala od ruchomych części i ostrych krawędzi;
- odtworzenie mocowania przewodu ochronnego, zacisku odciążającego i wszystkich osłon;
- sprawdzenie, czy przewód nie jest naprężony, skręcony ani przyciśnięty przez obudowę.
Jeśli kostka albo konektor są nadpalone, należy wymienić również uszkodzone zakończenie i ustalić przyczynę wzrostu temperatury. Skręcanie żył, zakrywanie połączenia samą taśmą lub trwałe omijanie filtra przeciwzakłóceniowego nie stanowi prawidłowej naprawy.
Opisane czynności serwisowe dotyczą obwodów zasilanych napięciem sieciowym. Wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz wykonania pomiarów bezpieczeństwa po montażu. Nie są przeznaczone dla osoby bez przygotowania elektrotechnicznego.
Jak dobrać kabel do pralki Sharp?
Nie dobieraj kabla wyłącznie na podstawie długości, koloru lub podobnej wtyczki. Dwa przewody wyglądające tak samo mogą różnić się przekrojem żył, materiałem izolacji, sposobem mocowania, zakończeniem od strony pralki albo przypisaniem do określonego wariantu urządzenia.
Przy przewodzie zasilającym porównaj:
- numer katalogowy części;
- typ wtyczki i liczbę żył;
- przekrój oraz oznaczenie przewodu;
- długość i dopuszczalny sposób poprowadzenia;
- zakończenia od strony filtra lub listwy przyłączeniowej;
- kształt przepustu i zacisku odciążającego;
- obecność filtra lub dodatkowych elementów tworzących kompletny zespół.
Przy wiązce wewnętrznej istotne są także liczba odgałęzień, kodowanie złączy, liczba pinów, rozmieszczenie uchwytów i długość każdego odcinka. Identyczny kształt kostki nie gwarantuje takiego samego połączenia elektrycznego.

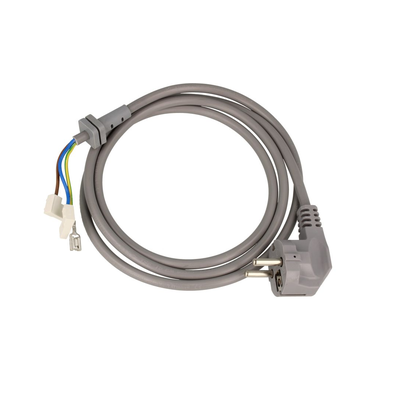

Przykładowy przewód o numerze 32016715 ma długość 1,5 m, wtyk Schuko oraz trzy żyły bez zamontowanych końcówek od strony urządzenia. Parametrów tego wariantu nie należy przenosić na wszystkie pralki Sharp.
Do weryfikacji przygotuj pełny model pralki i wszystkie dodatkowe oznaczenia z tabliczki znamionowej, w tym numer seryjny, kod produktu lub numer serwisowy, jeżeli występują. Porównaj również numer odczytany ze starego kabla albo katalogu części. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie całej tabliczki znamionowej i obu zakończeń przewodu. Pozostałe grupy podzespołów znajdziesz w kategorii części zamiennych do pralek Sharp.
FAQ – kable do pralek Sharp
Czy uszkodzony kabel może spowodować całkowity brak zasilania pralki?
Tak, przerwana żyła albo wypalony styk może odciąć zasilanie całego urządzenia. Ten sam objaw powodują jednak również niesprawne gniazdo, filtr przeciwzakłóceniowy, włącznik i zasilacz modułu, dlatego przewód należy sprawdzić przed zakupem części.
Czy sygnał testera ciągłości oznacza, że kabel jest całkowicie sprawny?
Nie. Tester wykrywa połączenie przy niewielkim prądzie pomiarowym, ale nie ocenia pewnie stanu izolacji ani nagrzewania luźnego styku pod obciążeniem. Niestabilny przewód może też wykazywać ciągłość tylko w określonym położeniu.
Czy przecięty kabel można naprawić taśmą izolacyjną?
Nie należy tak naprawiać przewodu zasilającego pralkę. Taśma nie odtwarza parametrów izolacji, ochrony przed wilgocią ani wytrzymałości mechanicznej. Uszkodzony przewód powinien zostać wymieniony na właściwy zespół i prawidłowo zamocowany.
Dlaczego wtyczka lub konektor kabla się nagrzewa?
Przyczyną może być luźny albo skorodowany styk, uszkodzone gniazdo, źle zaciśnięty konektor lub nadmierny prąd w obwodzie. Wymiana samego nadpalonego fragmentu bez kontroli styków i podzespołu zasilanego przewodem może nie usunąć przyczyny.
Czy pasujący wyglądem przewód można zamontować w pralce Sharp?
Wygląd nie wystarcza. Trzeba potwierdzić numer części, parametry elektryczne, liczbę żył, zakończenia, długość, przepust i zgodność katalogową z pełnym oznaczeniem pralki. Dotyczy to szczególnie wiązek, w których podobne złącza mogą mieć inne przypisanie pinów.
