Części zamienne piekarników Smeg
Części zamienne do piekarników Smeg dobiera się na podstawie pełnego oznaczenia urządzenia, a nie samego wyglądu elementu. Grzałki, termostaty, wentylatory, przełączniki i moduły mogą powodować podobne objawy, dlatego przed zakupem warto ustalić, który obwód nie działa i sprawdzić dane z tabliczki znamionowej.
Jak rozpoznać, której części może dotyczyć awaria
Piekarnik Smeg może mieć kilka niezależnych obwodów grzania: grzałkę górną, dolną, grzałkę pierścieniową termoobiegu, element grilla, wentylator termoobiegu, wentylator chłodzący, termostat lub czujnik temperatury, przełącznik funkcji, timer i moduł sterujący. Dokładna konfiguracja zależy od modelu.
Nie należy traktować pojedynczego objawu jako dowodu uszkodzenia jednej części. Przydatne jest porównanie funkcji, które działają, z tymi, które nie działają:
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Piekarnik działa, ale nie grzeje w żadnym trybie | Grzałka, termostat lub czujnik, przełącznik funkcji, timer, moduł, połączenie zasilające | Czy działa oświetlenie, wentylator i kontrolka grzania; następnie ciągłość grzałek i połączeń | Działające światło nie potwierdza sprawności obwodu grzania. Jeżeli kilka funkcji przestało działać jednocześnie, podejrzany może być wspólny element sterujący |
| Nie działa tylko termoobieg | Grzałka pierścieniowa, silnik wentylatora, przewody lub przełącznik funkcji | Czy wentylator obraca się w trybie termoobiegu; czy grzałka ma ciągłość po odłączeniu przewodów | Obracający się wentylator nie oznacza, że grzałka termoobiegu jest sprawna |
| Góra piecze, a spód pozostaje blady | Dolna grzałka, jej przewody albo styk przełącznika | Oględziny, pomiar rezystancji odłączonej grzałki i kontrola złączy | Przerwa w obwodzie wskazuje na uszkodzenie elementu, ale prawidłowa rezystancja nie wyklucza przebicia do obudowy |
| Potrawy przypalają się albo piekarnik grzeje bez kontroli | Termostat, czujnik, jego kapilara lub styk sterujący | Czy grzanie wyłącza się po osiągnięciu temperatury; kontrola termostatu zgodnie z dokumentacją modelu | Sam pomiar ciągłości styków nie potwierdza prawidłowej regulacji temperatury |
| Piekarnik piecze nierówno w trybie termoobiegu | Grzałka termoobiegu, wentylator, osłona wentylatora, nieszczelne drzwi lub błędny dobór programu | Czy wentylator pracuje swobodnie i czy element grzejny nagrzewa się; sprawdzenie uszczelki i zawiasów | Nierówne pieczenie nie musi oznaczać uszkodzenia grzałki; wpływ mają też drzwi, ustawienie blachy i sposób użycia programu |
| Po wybraniu funkcji nie działa światło, wentylator ani grzanie | Przełącznik funkcji, timer, zasilanie lub wspólny styk | Kontrola połączeń i schematu właściwego dla modelu | Wymiana samej grzałki zwykle nie rozwiązuje problemu wspólnego dla wielu funkcji |
| Piekarnik wybija zabezpieczenie po rozpoczęciu grzania | Grzałka z upływnością, uszkodzone złącze, przewód albo moduł | Oględziny zwęgleń i pomiar izolacji odpowiednim przyrządem | Ciągłość grzałki może być prawidłowa mimo jej przebicia do obudowy; taki test powinien wykonać wykwalifikowany serwisant |
Co sprawdzić przed zakupem części
Najpierw ustal, czy problem dotyczy jednej funkcji, czy całego piekarnika. Jeżeli nie działa tylko jeden tryb, zacznij od elementów używanych właśnie w tym trybie. Jeżeli nie działa kilka funkcji naraz, sprawdź wspólne zasilanie, timer, przełącznik funkcji, termostat, przewody i moduł sterujący, zanim zamówisz kilka drogich części.
Sprawdź również proste przyczyny:
- czy zegar lub programator nie wymaga ustawienia po zaniku zasilania;
- czy wybrano funkcję grzania, a nie samo oświetlenie lub rozmrażanie;
- czy drzwi zamykają się prawidłowo i uszczelka nie jest wysunięta;
- czy przewody przy grzałkach, termostacie i przełączniku nie są nadpalone lub luźne;
- czy wentylator termoobiegu obraca się bez wyczuwalnego zatarcia;
- czy na wyświetlaczu nie pojawia się kod lub komunikat opisany w instrukcji konkretnego modelu.
Pomiar grzałki i kontrola obwodu
Przed pomiarem odłącz piekarnik od instalacji elektrycznej i upewnij się, że element ostygł. Odłącz przewody od badanej grzałki, aby pomiar nie obejmował innych elementów obwodu. Multimetr ustaw na pomiar rezystancji lub ciągłości i zmierz wyprowadzenia grzałki.
Wskazanie przerwy, oznaczane zależnie od miernika jako OL, nieskończoność albo brak przejścia, przemawia za uszkodzeniem elementu. Niska, stabilna rezystancja oznacza ciągłość spirali, ale jej prawidłową wartość trzeba odnieść do mocy, napięcia i dokumentacji danego modelu. Nie należy przenosić jednej wartości omowej na wszystkie grzałki Smeg.
Pomiar rezystancji nie wykrywa każdej usterki. Grzałka może mieć prawidłową ciągłość, a mimo to wykazywać upływność do metalowej obudowy dopiero po nagrzaniu. W przypadku zadziałania wyłącznika różnicowoprądowego potrzebny jest pomiar rezystancji izolacji odpowiednim miernikiem przez osobę mającą kwalifikacje do takich prac.
Oględziny mogą ujawnić pęcherze, pęknięcia, odkształcenie, czarne naloty albo przepalone konektory. Brak widocznych uszkodzeń nie potwierdza sprawności, dlatego wynik oględzin warto połączyć z pomiarem i analizą tego, w jakim programie występuje problem.

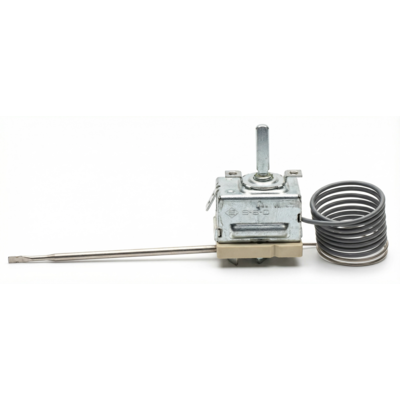

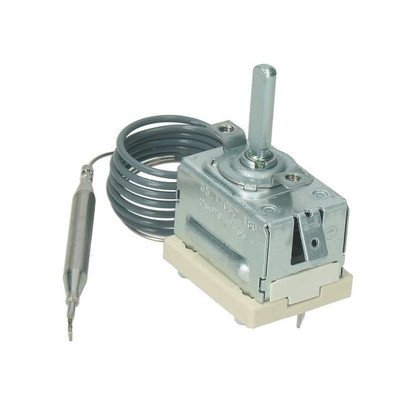

Termostat, czujnik i kontrola temperatury
Jeżeli piekarnik grzeje bez wyłączania, osiąga zbyt wysoką temperaturę albo nie dochodzi do nastawy, podejrzany jest termostat, czujnik temperatury, kapilara, przewody lub element sterujący. W starszych konstrukcjach może występować regulowany termostat z kapilarą, natomiast w nowszych modelach regulację może realizować czujnik współpracujący z modułem elektronicznym.
Termostat mechaniczny można wstępnie sprawdzić po odłączeniu przewodów i zgodnie ze schematem: przy zimnym urządzeniu oraz określonej pozycji pokrętła styki powinny mieć stan zgodny z dokumentacją. Taki test pokazuje tylko stan styków w chwili pomiaru. Nie potwierdza poprawnej temperatury przełączania, kalibracji ani zachowania elementu po nagrzaniu.
Nie ustawiaj maksymalnej temperatury tylko po to, aby sprawdzić piekarnik, jeśli urządzenie wcześniej przegrzewało się lub nie wyłączało grzania. Nie używaj przypadkowego termometru jako jedynego wzorca: miejsce pomiaru, bezwładność sondy i tryb pracy wpływają na odczyt. Do oceny rozbieżności temperatury potrzebne są warunki określone dla danego modelu.
Wentylator termoobiegu i wentylator chłodzący
Wentylator termoobiegu znajduje się zwykle na tylnej ścianie komory, za osłoną, i współpracuje z grzałką pierścieniową. Wentylator chłodzący panel oraz elementy obudowy może znajdować się poza komorą i nie należy utożsamiać go z wentylatorem rozprowadzającym gorące powietrze.
Jeżeli wentylator termoobiegu nie startuje, sprawdź najpierw, czy jego łopatki nie są zablokowane i czy nie odłączyły się konektory. Swobodne obracanie ręką nie potwierdza sprawności silnika pod obciążeniem, a pomiar ciągłości uzwojenia nie zastępuje kontroli zasilania i stanu łożysk. Jeżeli wentylator hałasuje, zatrzymuje się albo obraca z oporem, przyczyną może być silnik, mocowanie lub ciało obce.
Wentylator chłodzący może pracować jeszcze po zakończeniu pieczenia. W wielu konstrukcjach jest to normalne i zależy od temperatury elementów, a nie od uszkodzenia wentylatora. Nie odłączaj go na stałe i nie blokuj jego wlotów ani wylotów.
Dostęp do części i wymiana
Zakres demontażu zależy od konstrukcji piekarnika Smeg. Do grzałki górnej lub elementu grilla dostęp bywa możliwy od strony komory po zdjęciu osłony, natomiast grzałka dolna może być ukryta pod dnem komory i wymagać wysunięcia piekarnika oraz zdjęcia tylnej lub dolnej osłony. Grzałka termoobiegu jest zwykle mocowana od strony tylnej ściany komory, a jej przewody znajdują się po drugiej stronie obudowy.
Przed odłączeniem przewodów wykonaj czytelne zdjęcie połączeń i oznacz przewody. Nie polegaj wyłącznie na kolorze izolacji. Po demontażu sprawdź stan konektorów, izolacji oraz przejść przewodów przy blachach i elementach grzejnych. Przy montażu nowej grzałki nie wyginaj jej rurki i nie dociskaj przewodów do gorących powierzchni.
Wymiana termostatu z kapilarą wymaga ostrożnego wyjęcia czujnika z uchwytów wewnątrz komory. Kapilary nie wolno załamywać, ciąć ani prowadzić tak, aby dotykała grzałki. Należy zachować izolację w miejscu przejścia czujnika przez obudowę. Jeżeli uchwyty są zapieczone albo izolacja jest uszkodzona, przerwij demontaż i zastosuj procedurę właściwą dla konkretnego modelu.
Opisane czynności przy otwartej obudowie piekarnika wymagają doświadczenia, właściwych narzędzi i bezpiecznego odłączenia zasilania. Pomiary napięcia sieciowego, pomiary izolacji, naprawę modułu oraz prace przy instalacji urządzenia powinien wykonywać wykwalifikowany serwisant. Nie wolno mostkować termostatów bezpieczeństwa, timera, blokad ani innych zabezpieczeń.
Po montażu sprawdź, czy wszystkie osłony, uchwyty, uszczelki i przewody wróciły na miejsce. Wykonaj próbę odpowiedniego programu bez pozostawiania urządzenia bez nadzoru. Zwróć uwagę na zapach spalenizny, iskrzenie, nierówną pracę, ponowne zadziałanie zabezpieczenia i poprawne wyłączanie grzania.
Jak dobrać część do piekarnika Smeg
Podczas zamawiania przygotuj pełne oznaczenie z tabliczki znamionowej: model, typ lub wariant urządzenia, numer seryjny oraz pozostałe kody producenta widoczne na tabliczce. W piekarnikach Smeg sam skrócony model może nie wystarczyć, zwłaszcza gdy występują wersje różniące się wyposażeniem, mocą grzałek, sposobem sterowania albo konstrukcją drzwi.
Porównaj także:
- numer katalogowy odczytany ze starej części;
- moc i napięcie grzałki, jeżeli są podane;
- kształt, wymiary i rozstaw mocowań;
- liczbę oraz położenie konektorów;
- długość i przebieg kapilary lub przewodu czujnika;
- stronę montażu, wersję drzwi i sposób mocowania;
- to, czy część jest przeznaczona do konkretnego typu sterowania.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Dotyczy to szczególnie przełączników wielostykowych, termostatów, modułów i grzałek o różnej mocy. Nie zakładaj również, że każdy moduł wymaga programowania lub że każdy zamiennik można zamontować bez konfiguracji — zależy to od części i modelu.
Przed zakupem odczytaj całą tabliczkę znamionową i porównaj oznaczenie z numerem katalogowym części. W razie wątpliwości przygotuj zdjęcie tabliczki, zdjęcie uszkodzonego elementu oraz jego oznaczenia.
FAQ
Czy brak grzania zawsze oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być również termostat lub czujnik temperatury, przełącznik funkcji, timer, moduł, przewód albo nadpalone złącze. Jeżeli nie działa kilka trybów jednocześnie, sprawdź najpierw elementy wspólne dla tych obwodów.
Czy można sprawdzić grzałkę zwykłym multimetrem?
Można wykonać pomiar ciągłości i rezystancji po odłączeniu przewodów od elementu. Wynik wskazujący przerwę jest silną przesłanką uszkodzenia, ale prawidłowa rezystancja nie wyklucza upływności do obudowy. Do pełnej oceny izolacji potrzebny jest odpowiedni miernik.
Dlaczego piekarnik grzeje cały czas i nie reaguje na temperaturę?
Możliwy jest uszkodzony termostat, czujnik, kapilara, przewód albo element sterujący. Nie używaj urządzenia w takim stanie, ponieważ przegrzanie może uszkodzić potrawę, izolację i kolejne podzespoły. Dobór termostatu wymaga pełnego oznaczenia piekarnika.
Czy wentylator pracujący po wyłączeniu piekarnika oznacza awarię?
Nie zawsze. Wentylator chłodzący może działać do czasu obniżenia temperatury elementów i panelu sterowania. Nie należy mylić go z wentylatorem termoobiegu, który rozprowadza gorące powietrze w komorze.
Czy część pasująca do podobnego piekarnika Smeg będzie odpowiednia?
Nie można tego potwierdzić na podstawie wyglądu lub samej nazwy modelu. Sprawdź pełne oznaczenie z tabliczki, numer części, moc, mocowania, złącza i wariant wykonania. W przypadku modułów lub przełączników znaczenie może mieć także konkretny schemat urządzenia.
Co przygotować do doboru części do piekarnika Smeg?
Przygotuj pełne zdjęcie tabliczki znamionowej, oznaczenie modelu i typu, numer seryjny lub inne kody producenta oraz zdjęcia uszkodzonej części z widocznymi mocowaniami i złączami. Dzięki temu można porównać wariant urządzenia z katalogową zgodnością części.
