Magnetrony i transformatory TEKA
Magnetrony i transformatory TEKA są elementami układu wytwarzania mikrofal. Brak grzania, głośne buczenie lub zadziałanie bezpiecznika nie przesądzają jednak, która część jest uszkodzona. Przed zakupem trzeba wykluczyć diodę i kondensator WN, połączenia, zabezpieczenia oraz sterowanie, a zgodność potwierdzić z pełnych danych tabliczki znamionowej i oznaczenia wymontowanego podzespołu.
Kiedy podejrzewać magnetron lub transformator w mikrofalówce TEKA?
Magnetron zamienia energię elektryczną na mikrofale doprowadzane falowodem do komory urządzenia. W konstrukcjach z klasycznym obwodem wysokiego napięcia transformator zasila magnetron przez współpracujące z nim elementy, między innymi kondensator i diodę WN. Nie każda mikrofalówka wykorzystuje jednak taki transformator — w części urządzeń stosowany jest układ inwerterowy, dlatego przed doborem podzespołu trzeba rozpoznać wykonanie konkretnego modelu.
Najbardziej charakterystyczny objaw to brak podgrzewania mimo działania wyświetlacza, oświetlenia, wentylatora i napędu talerza. Nie jest to jednak dowód uszkodzenia magnetronu. Taki sam skutek może powodować przerwa w zasilaniu obwodu WN, uszkodzony kondensator, dioda, bezpiecznik wysokonapięciowy, termostat, przekaźnik, wyłącznik drzwi albo wypalone złącze.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Urządzenie pracuje, lecz potrawa pozostaje zimna | magnetron, transformator, dioda lub kondensator WN, bezpiecznik WN, brak zasilania uzwojenia pierwotnego | kontrola całego toru zasilania oraz osobne pomiary odłączonych elementów |
| Grzanie działa okresowo | luźna wsuwka, przegrzane złącze, przekaźnik, termostat, wyłącznik drzwi, magnetron tracący sprawność | oględziny styków, kontrola ciągłości i obserwacja związku usterki z temperaturą lub ruchem drzwi |
| Słychać znacznie głośniejsze buczenie | przeciążenie transformatora przez zwarcie w obwodzie WN, uszkodzony kondensator, dioda lub magnetron; możliwe też luzy rdzenia | pomiary elementów po ich odłączeniu; sam dźwięk nie wskazuje winnej części |
| Bezpiecznik przepala się po rozpoczęciu grzania | zwarcie diody, kondensatora, magnetronu, transformatora albo błąd układu blokad drzwi | istotny jest moment zadziałania bezpiecznika i sprawdzenie każdego elementu poza obwodem |
| Iskrzenie w komorze lub przy falowodzie | zabrudzona albo zwęglona płytka mikowa, uszkodzona antena magnetronu, osad w falowodzie, metal w komorze | oględziny komory, osłony falowodu i końcówki antenowej po bezpiecznym demontażu |
| Mikrofalówka jest całkowicie martwa | zasilanie, bezpiecznik sieciowy, filtr, zabezpieczenie termiczne, przewody lub moduł | magnetron sam w sobie zwykle nie wyjaśnia braku wyświetlacza i wszystkich funkcji |
Jeżeli występuje iskrzenie, przed podejrzeniem magnetronu warto sprawdzić płytkę mikową TEKA. Dalsza praca ze zwęgloną osłoną może pogłębić uszkodzenie falowodu i końcówki antenowej.
Co można sprawdzić bez otwierania obudowy?
Do potwierdzenia objawu można wykorzystać naczynie z wodą przeznaczone do mikrofalówki. Urządzenia nie należy uruchamiać na pusto. Jeśli przy ustawieniu pełnej mocy woda nie zmienia temperatury, potwierdza to brak skutecznego grzania, ale nie rozstrzyga, czy uszkodzony jest magnetron, transformator czy inny element toru WN. Dokładny test mocy wymaga określonej objętości i temperatury początkowej wody, czasu pracy oraz wartości odniesienia właściwej dla danego modelu.
Bez zdejmowania obudowy można również sprawdzić:
- czy drzwi zamykają się równo i bez nadmiernego luzu;
- czy zaczepy drzwi nie są pęknięte, a urządzenie natychmiast przerywa pracę po ich otwarciu;
- czy komora, płytka mikowa i okolice falowodu nie są zabrudzone lub zwęglone;
- czy otwory wentylacyjne nie są zasłonięte;
- czy problem dotyczy wyłącznie mikrofal, czy także grilla, panelu i innych funkcji.
Nie wolno używać urządzenia z odkształconymi drzwiami, uszkodzonymi zawiasami, zamkiem lub powierzchniami przylegania. Elementy mechanizmu blokowania można znaleźć w kategorii zamki drzwiczek TEKA, ale ich wymiana wymaga późniejszej kontroli działania wszystkich blokad.

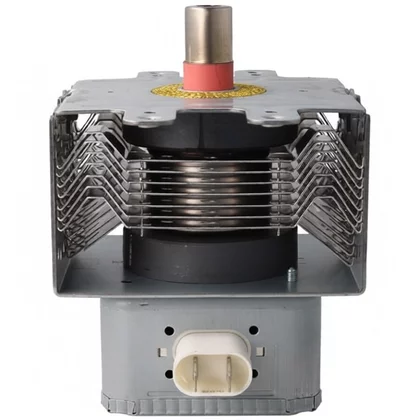

Jak sprawdza się magnetron?
Pomiary magnetronu wykonuje się po odłączeniu urządzenia, zabezpieczeniu obwodu wysokiego napięcia zgodnie z procedurą serwisową i zdjęciu przewodów z jego zacisków. Kondensator WN może zachować niebezpieczny ładunek również po wyjęciu wtyczki.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i procedury przeznaczonej dla konkretnego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Podstawowy test omomierzem obejmuje dwa sprawdzenia:
- Między zaciskami żarzenia powinna występować bardzo mała rezystancja. Przerwa wskazuje na uszkodzenie włókna lub połączenia wewnętrznego. Ze względu na małą wartość trzeba uwzględnić rezystancję przewodów pomiarowych i styk sond.
- Między każdym zaciskiem a metalową obudową magnetronu nie powinno być ciągłości. Mierzalne przejście oznacza uszkodzenie izolacji lub zwarcie do obudowy.
Prawidłowy wynik obu prób nie potwierdza pełnej sprawności magnetronu. Omomierz może wykazać poprawne żarzenie i brak zwarcia, mimo że lampa nie wytwarza wymaganej mocy, ma przebicie ujawniające się dopiero pod wysokim napięciem albo nie pracuje prawidłowo po rozgrzaniu. Dlatego wynik trzeba zestawić z kontrolą pozostałych elementów oraz testem mocy urządzenia.
Podczas oględzin zwraca się uwagę na:
- nadpalenie lub stopienie nasadki antenowej;
- pęknięcia ceramicznych izolatorów;
- uszkodzenie pierścieni magnetycznych;
- ślady łuku elektrycznego przy kołnierzu i falowodzie;
- przegrzane zaciski oraz luźne wsuwki;
- stan radiatora i kierunek przepływu powietrza chłodzącego.
Przegrzewanie nowego magnetronu może być skutkiem niedrożnej wentylacji, niewłaściwego ułożenia radiatora lub niesprawnego wentylatora TEKA, a nie wadą samej lampy.
Jak diagnozuje się transformator wysokiego napięcia?
Transformator należy odłączyć od współpracujących przewodów, aby pomiar nie przebiegał przez magnetron, kondensator, diodę ani inne gałęzie instalacji. Omomierzem sprawdza się ciągłość uzwojenia pierwotnego, uzwojenia żarzenia i uzwojenia wysokiego napięcia oraz niepożądane połączenia z rdzeniem. Punkty pomiarowe i prawidłowe wartości trzeba odczytać ze schematu konkretnego urządzenia.
Nie istnieje jedna uniwersalna rezystancja transformatora dla wszystkich mikrofalówek TEKA. Wynik zależy od mocy, konstrukcji, napięcia znamionowego i sposobu połączenia uzwojenia WN z rdzeniem. Niska rezystancja uzwojenia pierwotnego lub żarzenia nie musi oznaczać zwarcia. Z kolei zwarcie międzyzwojowe może nie zostać wykryte zwykłym omomierzem, mimo że transformator nadmiernie pobiera prąd, grzeje się lub głośno pracuje pod obciążeniem.
O uszkodzeniu mogą dodatkowo świadczyć zwęglone wyprowadzenia, stopiona izolacja, intensywny zapach przegrzanego lakieru, ślady łuku albo wyraźne przegrzewanie. Samo buczenie nie wystarcza do skazania transformatora — może ono wynikać z przeciążenia powodowanego przez inny podzespół obwodu WN.
Dlaczego trzeba zbadać cały obwód wysokiego napięcia?
Przed zakupem magnetronu lub transformatora należy sprawdzić elementy, które mogą powodować identyczne objawy:
- bezpiecznik wysokonapięciowy i jego oprawę;
- diodę WN odpowiednią metodą, ponieważ typowy tryb testu diody w niektórych multimetrach może mieć zbyt niskie napięcie pomiarowe;
- pojemność kondensatora WN, jego zwarcie oraz przebicie do obudowy;
- termostat lub bezpiecznik termiczny magnetronu;
- zaciski, wsuwki i przewody w torze dużego prądu żarzenia;
- wyłączniki drzwi oraz ich kolejność przełączania;
- przekaźnik i doprowadzenie zasilania do uzwojenia pierwotnego.
Odpowiednie elementy można porównać w kategorii bezpieczniki i diody TEKA. Przepalonego bezpiecznika nie należy zastępować wariantem o przypadkowo dobranym prądzie, napięciu lub charakterystyce ani mostkować. Jego zadziałanie jest wskazówką diagnostyczną, a nie pełnym rozpoznaniem usterki.
Sprawdzenie, czy podczas grzania do uzwojenia pierwotnego transformatora dociera napięcie znamionowe, pomaga oddzielić awarię sterowania od problemu po stronie WN. Jest to jednak pomiar pod napięciem sieciowym, wykonywany wyłącznie przez wykwalifikowanego technika według procedury modelu. Nie należy mierzyć napięcia na wtórnym uzwojeniu WN zwykłym multimetrem ani dotykać obwodu magnetronu podczas pracy.
Dostęp i wymiana magnetronu lub transformatora
W mikrofalówkach do zabudowy zwykle najpierw trzeba bezpiecznie wysunąć urządzenie z mebla, podpierając jego ciężar i chroniąc przewód zasilający. Dopiero później zdejmuje się zewnętrzną osłonę. Układ elementów różni się między modelami, jednak magnetron jest połączony z falowodem przy komorze, a klasyczny transformator WN jest zwykle zamocowany do podstawy urządzenia.
Przed odłączeniem instalacji serwisant dokumentuje rozmieszczenie przewodów i oznacza złącza. Nie należy ciągnąć za przewody ani zamieniać końcówek obwodu WN. Przy demontażu magnetronu trzeba chronić antenę, falowód, kołnierz montażowy i uszczelnienie elektromagnetyczne. Uszkodzonego lub pominiętego ekranu, uszczelki albo elementu mocującego nie wolno zastępować przypadkowym materiałem.
Transformator jest ciężki. Podczas odkręcania powinien być podparty, aby nie uszkodził przewodów, kondensatora ani obudowy. Mocowania trzeba odtworzyć zgodnie z konstrukcją urządzenia; luźny transformator może drgać, hałasować i mechanicznie obciążać połączenia.
Po naprawie konieczne są:
- kontrola poprawności wszystkich połączeń i przewodu ochronnego;
- sprawdzenie działania blokad drzwi;
- ocena ustawienia drzwi, zawiasów i powierzchni przylegania;
- uruchomienie wyłącznie z odpowiednim obciążeniem w komorze;
- test skuteczności grzania;
- kontrola emisji mikrofal skalibrowanym miernikiem po ingerencji w magnetron, falowód, drzwi lub ich zabezpieczenia.
Jak dobrać magnetron lub transformator TEKA?
Części nie należy dobierać wyłącznie na podstawie zdjęcia, przybliżonej mocy mikrofalówki ani skróconej nazwy modelu. Podobne magnetrony mogą różnić się długością i kształtem anteny, kołnierzem, kierunkiem radiatora, mocowaniem, położeniem złącza oraz parametrami elektrycznymi.
W przypadku transformatora znaczenie mają między innymi napięcie znamionowe strony pierwotnej, wykonanie uzwojeń, moc układu, sposób połączenia z kondensatorem i magnetronem, rozmieszczenie zacisków, rozstaw mocowań oraz zabezpieczenie termiczne. Zamiana przewodów na podstawie samego położenia konektorów jest niedopuszczalna.
Do potwierdzenia zgodności przygotuj:
- pełny model urządzenia;
- wszystkie numery referencyjne, produktowe i seryjne z tabliczki znamionowej;
- zdjęcie całej tabliczki bez uciętych pól;
- oznaczenie starego magnetronu lub transformatora;
- zdjęcia mocowania, złączy i przewodów wykonane przed demontażem.
Tabliczka mikrofalówki TEKA może znajdować się na jednym z boków, wewnątrz po stronie panelu sterowania albo z tyłu metalowej obudowy. W urządzeniu do zabudowy jej odczyt może wymagać wysunięcia sprzętu z mebla. Ostateczny dobór powinien wynikać z katalogowej zgodności z pełnym oznaczeniem urządzenia, a nie tylko z podobieństwa części.
FAQ — magnetrony i transformatory TEKA
Czy prawidłowa rezystancja oznacza, że magnetron jest sprawny?
Nie. Niska rezystancja między zaciskami i brak przejścia do obudowy wykluczają tylko część uszkodzeń. Magnetron może nadal nie wytwarzać wymaganej mocy albo ujawniać przebicie dopiero pod napięciem roboczym.
Czy brak grzania przy obracającym się talerzu oznacza uszkodzony magnetron?
Nie przesądza o tym. Trzeba również sprawdzić zasilanie obwodu WN, transformator lub inwerter, diodę, kondensator, bezpiecznik, termostat, połączenia oraz sterowanie.
Czy głośne buczenie wskazuje na transformator?
Buczenie zwykle pochodzi z okolicy transformatora, ale może być skutkiem jego przeciążenia przez zwarcie kondensatora, diody lub magnetronu. Dopiero pomiary odłączonych elementów pozwalają zawęzić przyczynę.
Czy magnetron i transformator trzeba wymieniać razem?
Nie. Wymiana obu części bez diagnostyki zwiększa koszt i może nie usunąć usterki. Każdy element należy ocenić osobno wraz z pozostałymi częściami układu wysokiego napięcia.
Czy mikrofalówkę można uruchomić bez obudowy?
Nie jest to bezpieczny test dla użytkownika. Zdjęta osłona odsłania obwody o niebezpiecznym napięciu i zmienia ekranowanie urządzenia. Próby serwisowe przeprowadza wykwalifikowany technik według dokumentacji, a test końcowy wykonuje się po prawidłowym złożeniu obudowy.
Gdzie znaleźć oznaczenia potrzebne do doboru części TEKA?
Należy odczytać pełną tabliczkę znamionową. Może być umieszczona na boku urządzenia, od strony panelu sterowania lub z tyłu obudowy. Warto również zapisać kompletne oznaczenie bezpośrednio ze starego magnetronu albo transformatora.
