Programatory TEKA
Programatory do mikrofalówek Teka obejmują mechaniczne timery oraz elektroniczne moduły zegara i sterowania. Ich usterka może powodować brak odliczania, problemy z uruchomieniem lub nieprawidłową reakcję panelu, ale podobne objawy dają też przyciski i blokada drzwi. Przed zakupem porównaj pełne oznaczenia urządzenia, numer części, mocowania i złącza.
Programator mechaniczny czy elektroniczny moduł sterujący?
Nazwa „programator mikrofalówki” może oznaczać dwa konstrukcyjnie różne podzespoły:
- timer mechaniczny – jest połączony z pokrętłem, odmierza zadany czas i przełącza odpowiednie styki za pomocą mechanizmu krzywkowego; występuje głównie w prostszych kuchenkach bez rozbudowanego wyświetlacza,

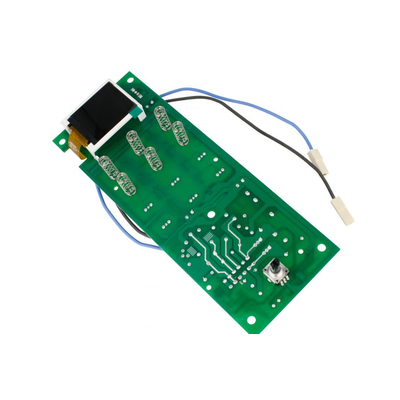

- programator elektroniczny – płytkę z wyświetlaczem, zegarem, procesorem, przekaźnikami lub elementami wykonawczymi. Odbiera polecenia z przycisków, enkodera albo panelu dotykowego i steruje poszczególnymi obwodami urządzenia.
Tych wersji nie można dobierać zamiennie. Nawet dwa podobne moduły mogą mieć inne rozmieszczenie styków, oprogramowanie, sposób obsługi, uchwyty lub przypisanie wyprowadzeń.
Objawy usterki programatora i inne możliwe przyczyny
Sam objaw nie potwierdza uszkodzenia sterownika. Przed zakupem części warto ustalić, czy problem dotyczy całego panelu, pojedynczej funkcji, mechanizmu timera czy elementu sterowanego przez programator.
| Objaw | Możliwe przyczyny | Co pomaga je rozróżnić |
| Wyświetlacz jest ciemny, panel nie reaguje | brak zasilania, przewód lub gniazdo, bezpiecznik, zabezpieczenie termiczne, zasilacz modułu, złącze albo sam programator | najpierw sprawdź inne urządzenie w gnieździe; dalsza kontrola bezpieczników i zasilania płytki wymaga otwarcia obudowy |
| Nie działają tylko wybrane przyciski | zużyty przycisk, klawiatura membranowa, zabrudzenie, uszkodzona taśma lub obwód wejściowy modułu | jeżeli pozostałe funkcje i wyświetlacz działają stabilnie, najpierw należy sprawdzić przyciski Teka i ich połączenia |
| Mikrofalówka przyjmuje ustawienia, ale nie rozpoczyna pracy | niezamknięte drzwi, mikrowyłącznik blokady, mechanizm zamka, przewody, przekaźnik programatora | komunikat dotyczący drzwi, konieczność dociskania skrzydła lub nieregularna reakcja po poruszeniu drzwiami kierują diagnostykę na zamki drzwiczek Teka i wyłączniki bezpieczeństwa |
| Czas jest odliczany, talerz i wentylator pracują, ale potrawa pozostaje zimna | magnetron, obwód wysokiego napięcia, zabezpieczenie termiczne albo element wykonawczy sterownika | prawidłowe działanie panelu i napędów nie dowodzi sprawności toru grzania; nie należy od razu kupować programatora |
| Nie działa tylko talerz, wentylator albo oświetlenie | silnik, żarówka, przewody, złącze, przekaźnik lub ścieżka modułu | sprawdzenie samego odbiornika i jego przewodów pozwala uniknąć wymiany kompletnej elektroniki z powodu jednej niesprawnej funkcji |
| Pokrętło timera zacina się, nie wraca lub czas nie jest odliczany | uszkodzona gałka, pęknięta oś, zużyty mechanizm lub silniczek timera | po zdjęciu gałki można ocenić jej gniazdo i oś; luźna gałka nie oznacza jeszcze uszkodzenia całego programatora |
| Panel sam zmienia ustawienia, piszczy albo resetuje się | zwarty przycisk, wilgoć, niestabilne zasilanie niskonapięciowe, luźne złącze lub usterka elektroniki | odłączenie urządzenia do wyschnięcia nie naprawi skorodowanych styków; po zalaniu potrzebne są oględziny panelu i złączy |
Jeżeli mikrofalówka pracuje po otwarciu drzwi, ma uszkodzony zatrzask, skrzywione drzwi albo nie domyka się pewnie, należy natychmiast przerwać jej używanie. Nie wolno mostkować mikrowyłączników ani unieruchamiać ich w pozycji roboczej.
Jak sprawdzić timer mechaniczny?
Po uzyskaniu bezpiecznego dostępu technik może rozpocząć od oględzin wałka, mechanizmu, konektorów i miejsc przegrzania. Nadtopiona obudowa, luźna wsuwka lub osmolony zacisk wskazują na problem termiczny, ale przed montażem nowej części trzeba również sprawdzić stan przewodu i siłę zacisku konektora.
Styki timera bada się omomierzem lub testerem ciągłości po odłączeniu przewodów od sprawdzanego obwodu. Pokrętło ustawia się kolejno w pozycji wyłączenia oraz w pozycji pracy, a wyniki porównuje ze schematem konkretnego programatora. Styk przewidziany jako zamknięty powinien mieć ciągłość, natomiast styk otwarty nie powinien przewodzić.
Nie istnieje uniwersalny układ pinów dla wszystkich timerów Teka. Pomiar przypadkowych wyprowadzeń bez schematu może prowadzić do błędnego wniosku. Poprawna ciągłość styków nie potwierdza również, że mechanizm będzie stabilnie odliczał czas pod obciążeniem ani że jego silniczek działa prawidłowo.
Diagnostyka elektronicznego programatora
W elektronicznym module warto skontrolować:
- złącza i taśmy panelu pod kątem wysunięcia, korozji oraz przegrzania,
- płytkę pod kątem pęknięć, nadpalonych ścieżek i uszkodzeń po zalaniu,
- przyciski, enkoder lub klawiaturę membranową,
- sygnały z mikrowyłączników drzwi zgodnie ze schematem urządzenia,
- obwód zasilania niskonapięciowego i elementy wykonawcze sterujące odbiornikami.
Pomiary rezystancji wykonuje się na urządzeniu odłączonym od zasilania, a badany element w razie potrzeby odseparowuje od pozostałej części obwodu. Pomiar wykonany bezpośrednio na zmontowanej płytce może być zafałszowany przez równoległe elementy. Widoczny brak uszkodzeń również nie potwierdza sprawności procesora, zasilacza ani styków przekaźników.
Pomiary napięć na działającym urządzeniu są przeznaczone wyłącznie dla wykwalifikowanego technika dysponującego dokumentacją właściwego modelu i sprzętem pomiarowym o odpowiedniej kategorii. Nie należy zasilać wymontowanej płytki za pomocą prowizorycznych przewodów.
Dostęp i wymiana programatora w mikrofalówce Teka
Programator znajduje się zwykle za przednim panelem obsługi. W mikrofalówce do zabudowy przed zdjęciem obudowy może być konieczne wysunięcie urządzenia z mebla zgodnie z instrukcją montażu danego modelu. Sposób mocowania frontu, ramki i panelu różni się między seriami.
Wewnątrz kuchenki znajduje się obwód wysokiego napięcia, a kondensator może zachować niebezpieczny ładunek po odłączeniu wtyczki. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz bezpiecznej procedury rozładowania i potwierdzenia braku napięcia. Nie są przeznaczone dla osoby bez przygotowania.
Podczas fachowego demontażu należy:
- odłączyć zasilanie i wykonać zabezpieczenie właściwe dla konstrukcji mikrofalówki,
- udokumentować położenie przewodów i złączy przed ich rozpięciem,
- chwytać wtyki za obudowy, a nie ciągnąć za przewody,
- zwolnić zaczepy panelu bez wyginania płytki i taśm,
- przełożyć pokrętła, maskownicę lub wyświetlacz tylko wtedy, gdy przewiduje to konstrukcja części,
- usunąć przyczynę przegrzania złącza przed zamontowaniem nowego programatora.
Po naprawie trzeba sprawdzić działanie drzwi i blokad, stabilność panelu, odliczanie czasu oraz poszczególne funkcje. Jeżeli ingerencja dotyczyła drzwi, ich mocowania lub systemu blokad, wymagane są kontrole bezpieczeństwa przewidziane dla kuchenek mikrofalowych, w tym właściwy test działania wyłączników i pomiar szczelności mikrofalowej.
Naprawa płytki czy wymiana całego modułu?
Naprawa może być uzasadniona, gdy usterka jest jednoznaczna: uszkodzony przycisk, pęknięty lut, wypalony zacisk, ścieżka albo rozpoznana awaria zasilacza. Wymaga jednak ustalenia przyczyny pierwotnej. Odtworzenie ścieżki bez sprawdzenia przeciążonego odbiornika lub luźnego konektora może zakończyć się ponownym uszkodzeniem.
Wymiana kompletnego programatora jest rozsądniejsza, gdy płytka jest zwęglona, skorodowana na dużej powierzchni, ma uszkodzony niedostępny procesor albo naprawa nie pozwala przywrócić wymaganych funkcji bezpieczeństwa. Nie każdy moduł jest gotowy do pracy bez konfiguracji, ale nie należy też zakładać, że każdy programator Teka wymaga programowania. Decyduje numer części i dokumentacja konkretnego wykonania urządzenia.
Jak dobrać programator do mikrofalówki Teka?
Nie dobieraj programatora wyłącznie po zdjęciu frontu, liczbie pinów ani skróconej nazwie modelu. Przygotuj:
- pełny model i wszystkie kody z tabliczki znamionowej,
- numer seryjny, jeżeli występuje,
- pełne oznaczenie i numer katalogowy starego programatora,
- zdjęcia etykiety modułu, złączy, osi pokrętła i mocowań,
- informację, czy część jest timerem mechanicznym, zegarem czy głównym modułem sterującym.
Tabliczka mikrofalówki Teka może znajdować się z boku urządzenia, od strony panelu sterowania lub na tylnej części metalowej obudowy. W modelach do zabudowy jej odczyt może wymagać częściowego wysunięcia urządzenia z mebla.
Przy timerze mechanicznym porównaj dodatkowo długość i kształt osi, zakres czasu, rozmieszczenie zacisków oraz uchwyty montażowe. Przy module elektronicznym znaczenie mają wersja płytki, interfejs panelu, rozmieszczenie złączy, napięcie zasilania i ewentualna konfiguracja. Ostatecznym krokiem powinno być potwierdzenie zgodności katalogowej na podstawie kompletnej tabliczki i numeru części. Pozostałe grupy podzespołów znajdziesz w kategorii części zamiennych do mikrofalówek Teka.
FAQ – programatory do mikrofalówek Teka
Czy brak grzania oznacza uszkodzony programator?
Nie. Jeżeli panel odlicza czas, a wentylator, światło i talerz działają, przyczyna może znajdować się w obwodzie wysokiego napięcia, zabezpieczeniu termicznym lub magnetronie i transformatorze. Ten obszar może diagnozować wyłącznie odpowiednio przygotowany technik.
Dlaczego mikrofalówka reaguje na ustawienia, ale nie uruchamia programu?
Sterownik może nie otrzymywać potwierdzenia zamknięcia drzwi. Należy sprawdzić mechanizm zatrzasku, uchwyt mikrowyłączników, same przełączniki i przewody. Dopiero po potwierdzeniu prawidłowych sygnałów można podejrzewać wejście lub przekaźnik modułu.
Czy można sprawdzić programator multimetrem?
Timer mechaniczny można częściowo ocenić przez pomiar ciągłości styków według jego schematu. W module elektronicznym multimetr pomaga sprawdzić połączenia, przyciski i wybrane elementy, ale podstawowy pomiar nie potwierdza działania procesora, przekaźników pod obciążeniem ani oprogramowania.
Czy podobny programator z identycznym złączem będzie pasował?
Nie musi. Identyczna obudowa lub wtyczka nie potwierdza takiego samego przypisania pinów, sterowanych funkcji i oprogramowania. Zgodność należy ustalić według pełnego oznaczenia urządzenia i numeru katalogowego części.
Czy po wymianie programator Teka trzeba zaprogramować?
Zależy to od rodzaju i wersji modułu. Timer mechaniczny zwykle nie wymaga konfiguracji, natomiast część elektroniczna może być dostarczona jako gotowa, konfigurowalna albo przeznaczona do określonej wersji urządzenia. Informację trzeba potwierdzić dla konkretnego numeru części.
