Przełączniki okapów TEK
Przełączniki do okapów Teka sterują biegami wentylatora, oświetleniem lub kilkoma funkcjami jednocześnie. Ich awarię może sugerować brak wybranej prędkości, niestabilne działanie albo zacinający się mechanizm, ale podobne objawy powodują też silnik, kondensator, przewody i moduł. Przed zakupem sprawdź styki oraz pełne dane urządzenia, w tym wersję VR.

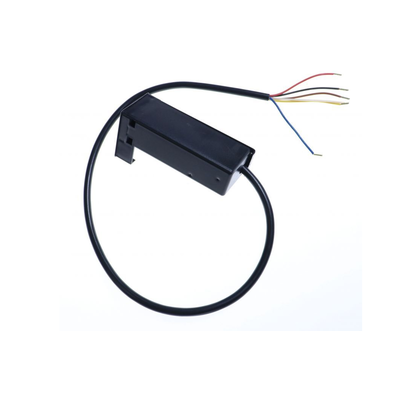

Kiedy problem może dotyczyć przełącznika okapu Teka?
Przełącznik elektromechaniczny przekazuje zasilanie do odpowiedniego obwodu lub wysyła sygnał do układu sterowania. Zależnie od konstrukcji może wybierać prędkość silnika, włączać oświetlenie albo pełnić funkcję głównego selektora. W okapach Teka występują rozwiązania obrotowe, suwakowe i zespolone. Nie należy mylić samego przełącznika z zewnętrznym klawiszem lub pokrętłem ani z elektronicznym panelem dotykowym.
Podejrzenie przełącznika jest uzasadnione zwłaszcza wtedy, gdy:
- wybrany bieg nie uruchamia się, chociaż pozostałe działają;
- funkcja pojawia się dopiero po mocniejszym dociśnięciu, poruszeniu suwakiem lub ustawieniu pokrętła pod określonym kątem;
- działanie zanika podczas puszczania przycisku;
- przełącznik zacina się, ma nadmierny luz albo nie zatrzymuje się w kolejnych pozycjach;
- na obudowie lub zaciskach widać pęknięcie, odkształcenie, przebarwienie albo ślady przegrzania;
- po zmianie położenia nie zmienia się układ połączonych styków.
Sam brak reakcji okapu nie potwierdza uszkodzenia przełącznika. Znaczenie ma to, które funkcje pozostały sprawne.
Objaw, możliwe przyczyny i kolejność sprawdzania
| Objaw | Co oprócz przełącznika może być przyczyną? | Co sprawdzić najpierw? |
| Nie działa żaden bieg ani oświetlenie | Brak zasilania, przewód zasilający, złącze, zabezpieczenie lub moduł | Sprawdź gniazdo innym odbiornikiem, wtyczkę i widoczne połączenia. W modelu elektronicznym zwróć uwagę, czy świeci wyświetlacz lub kontrolka. |
| Światło działa, ale wentylator nie rusza na żadnym biegu | Zablokowany wirnik, silnik, kondensator silnika, wypięte złącze, przewód lub układ sterujący | Po odłączeniu zasilania oceń, czy wirnik nie jest mechanicznie zablokowany tłuszczem lub obcym przedmiotem. Następnie sprawdź przewody i styki sekcji silnika. |
| Nie działa tylko jeden lub dwa biegi | Wypalony styk przełącznika, przerwany przewód, złącze, uzwojenie odpowiedniej prędkości albo element wykonawczy modułu | Porównaj ciągłość styków dla każdej pozycji i skontroluj końcówki przewodów. Sprawność najwyższego biegu nie potwierdza sprawności wszystkich obwodów silnika. |
| Wszystkie pozycje dają podobną prędkość | Błędne podłączenie przewodów, zwarcie styków, uszkodzenie sterowania elektronicznego lub silnika | Porównaj połączenia z dokumentacją i zdjęciem wykonanym przed demontażem. Nie zakładaj, że zaciski o podobnym położeniu mają tę samą funkcję. |
| Wentylator działa stale i nie można go wyłączyć | Sklejony styk, zablokowany mechanizm, przekaźnik lub półprzewodnikowy element modułu | Odłącz okap od zasilania. Sprawdź, czy przełącznik mechanicznie wraca do pozycji wyłączenia i czy jego styki rzeczywiście się rozłączają. |
| Nie działa tylko światło | Przełącznik światła, źródło światła, oprawka, przewody, zasilacz LED lub moduł | Najpierw sprawdź elementy obwodu oświetlenia. Działający wentylator wskazuje, że główne zasilanie okapu jest obecne, ale nie rozstrzyga stanu sekcji światła. |
Jeżeli poruszenie klawiszem lub wałkiem chwilowo przywraca funkcję, wskazuje to na problem mechanizmu, styków albo połączenia przy zacisku. Nie jest to jednak powód, aby eksploatować przełącznik dalej: wzrost rezystancji uszkodzonego styku może powodować jego nagrzewanie.
Jak sprawdzić przełącznik miernikiem?
Podstawowym badaniem odłączonego przełącznika jest pomiar ciągłości lub rezystancji pomiędzy jego zaciskami. Nie istnieje jeden uniwersalny układ pinów dla wszystkich przełączników do okapów Teka. Liczba wyprowadzeń i połączenia w kolejnych pozycjach zależą od modelu urządzenia oraz wykonania części.
- Odłącz okap od sieci i zabezpiecz go przed przypadkowym włączeniem.
- Zrób czytelne zdjęcia przewodów, złączy, pozycji przełącznika i sposobu osadzenia elementu.
- Oznacz przewody, jeśli występują osobne konektory. Nie opieraj się wyłącznie na ich kolorach.
- Odłącz przynajmniej te przewody, które mogłyby tworzyć równoległą drogę pomiarową przez silnik, lampę lub moduł.
- Ustaw multimetr na test ciągłości albo najniższy odpowiedni zakres rezystancji.
- Ustal na podstawie schematu lub porównania ze sprawnym elementem, które zaciski powinny łączyć w pozycji wyłączenia i na kolejnych ustawieniach.
- Powtórz pomiar, powoli poruszając mechanizmem w obrębie każdej pozycji.
Zamknięty styk powinien mieć stabilnie małą rezystancję, z uwzględnieniem rezystancji przewodów miernika. Wskazanie przerwy w pozycji, w której styk powinien być zamknięty, przemawia za wypaleniem, zabrudzeniem lub uszkodzeniem mechanizmu. Wynik zmieniający się przy lekkim poruszaniu osią albo suwakiem wskazuje na niestabilny kontakt.
Test ciągłości nie wykrywa każdej usterki. Styk może wyglądać poprawnie przy niewielkim prądzie pomiarowym multimetru, a pod obciążeniem nagrzewać się lub powodować spadek napięcia. Z kolei pomiar wykonany bez odłączenia przewodów może wykazać pozorną ciągłość przez inny element obwodu.
Pomiary napięcia w pracującym okapie są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczeń. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Przełącznik, przycisk czy moduł sterujący?
Zewnętrzny element naciskany palcem nie zawsze jest przełącznikiem elektrycznym. Plastikowy klawisz może jedynie uruchamiać znajdujący się głębiej mechanizm. Jeśli klawisz pękł lub nie dosięga elementu wykonawczego, potrzebny może być przycisk okapu Teka, a nie cały przełącznik.
W modelach elektronicznych przyciski mogą przekazywać sygnały do modułu elektronicznego okapu Teka. Jeżeli wyświetlacz prawidłowo reaguje na zmianę biegu, ale silnik lub światło nie wykonują polecenia, usterki trzeba szukać również po stronie modułu, przekaźników, przewodów i odbiornika. Reakcja wyświetlacza nie dowodzi, że napięcie zostało podane na właściwe wyjście.
Jeżeli natomiast przełącznik jest mechanicznym selektorem bez rozbudowanej elektroniki, brak konkretnej pozycji częściej kieruje diagnostykę w stronę jego styków, połączeń oraz odpowiedniego obwodu silnika.
Jak uzyskać dostęp do przełącznika?
W wielu okapach panel sterowania znajduje się z przodu lub od spodu urządzenia. Dostęp często rozpoczyna się od wyjęcia metalowych filtrów przeciwtłuszczowych. Dopiero wtedy widoczne są mocowania osłony, zespołu sterowania lub tabliczka znamionowa. W okapach teleskopowych mechanizm może znajdować się za wysuwanym frontem, natomiast w konstrukcjach dekoracyjnych panel może być zamocowany w osobnej listwie.
Bezpieczna kolejność prac obejmuje zwykle:
- Odłączenie urządzenia od zasilania i upewnienie się, że oświetlenie zdążyło ostygnąć.
- Zdjęcie filtrów oraz zabezpieczenie płyty grzewczej przed spadającymi elementami.
- Odszukanie mocowań panelu od wewnętrznej strony okapu.
- Podparcie panelu podczas odkręcania, aby nie zawisł na przewodach.
- Wykonanie zdjęć i oznaczenie połączeń przed ich odłączeniem.
- Zwolnienie właściwego mocowania przełącznika: nakrętki wałka, zaczepów, wspornika albo połączeń lutowanych.
Nie podważaj panelu od strony dekoracyjnego frontu, dopóki nie sprawdzisz mocowań od wewnątrz. Krawędzie blach mogą być ostre, a nagromadzony tłuszcz utrudnia pewne trzymanie narzędzi. Konstrukcja panelu różni się między seriami, dlatego przed demontażem warto odnaleźć instrukcję konkretnego modelu.
Wymiana przełącznika krok po kroku
Po uzyskaniu dostępu porównaj stary i nowy element przed odłączeniem wszystkich przewodów. Sprawdź położenie wałka lub suwaka, orientację korpusu i sposób blokowania pozycji. Jeżeli przewody są zakończone konektorami, zdejmuj je za metalową końcówkę, a nie za przewód.
Nowy przełącznik zamontuj bez naprężania obudowy i wyprowadzeń. Konektory muszą być osadzone stabilnie; luźne połączenie zwiększa opór, nagrzewa się i może uszkodzić także nową część. W wersji lutowanej należy odtworzyć połączenia bez przegrzewania pól płytki i bez pozostawiania mostków lutowniczych.
Po złożeniu panelu sprawdź kolejno:
- pozycję wyłączenia;
- każdy bieg wentylatora;
- niezależne działanie oświetlenia;
- stabilność funkcji przy normalnym użyciu pokrętła lub suwaka;
- czy nie pojawia się zapach przegrzanej izolacji, iskrzenie lub nietypowe nagrzewanie panelu.
Jeżeli po wymianie nadal brakuje tych samych biegów, nie wymieniaj kolejnych części na próbę. Trzeba sprawdzić przewody, złącza, kondensator oraz silnik okapu Teka zgodnie ze schematem danego urządzenia.
Czy przełącznik można wyczyścić lub naprawić?
Zatłuszczenie zewnętrznego mechanizmu może utrudniać jego ruch, ale zalewanie panelu preparatem czyszczącym nie jest właściwą metodą naprawy. Płyn może przedostać się do złączy, izolacji lub modułu. Nie stosuj wody, oleju ani przypadkowego środka smarnego wewnątrz przełącznika.
Niektóre konstrukcje dają się rozebrać i oczyścić, lecz łatwo w nich przestawić krzywki, sprężyny i segmenty stykowe. Wypalone, przegrzane lub mechanicznie uszkodzone styki kwalifikują element do wymiany. Czyszczenie nie odtworzy ubytku materiału ani prawidłowego docisku. Rozbieranie części ma sens głównie wtedy, gdy nie jest dostępna i naprawę wykonuje osoba potrafiąca sprawdzić wszystkie pozycje przełączeń przed ponownym montażem.
Jak dobrać przełącznik do okapu Teka?
Nie dobieraj przełącznika wyłącznie według wyglądu, liczby zacisków lub nazwy handlowej okapu. Teka rozróżnia wykonania tego samego modelu za pomocą wersji produktu, oznaczanej na tabliczce między innymi jako VR. Różne wersje mogą wykorzystywać inne sterowanie mimo podobnego panelu.
Do identyfikacji przygotuj:
- pełny model okapu;
- kod produktu oznaczony jako Cod.;
- wersję produktu VR;
- numer seryjny N;
- numer oryginalny wymontowanej części, jeśli jest czytelny.
Tabliczka znamionowa okapu Teka znajduje się wewnątrz obudowy. Aby ją zobaczyć, zwykle trzeba wyjąć metalowy filtr lub kratkę. Zrób zdjęcie całej etykiety, a nie tylko pojedynczego numeru.
Przy porównywaniu części istotne są również:
- rodzaj i liczba pozycji przełączania;
- wewnętrzny układ łączenia styków;
- liczba, rozmieszczenie i typ zacisków;
- wymiary korpusu i sposób mocowania;
- długość, kształt i pozycja wałka albo suwaka;
- parametry obciążenia;
- zgodność z klawiszem, pokrętłem i panelem frontowym.
Identyczna obudowa nie gwarantuje identycznej logiki styków. Przed zakupem porównaj numer części z katalogiem dla pełnego modelu, kodu i wersji VR. Jeśli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki znamionowej, starego przełącznika, jego wyprowadzeń oraz panelu sterowania.
FAQ – przełączniki do okapów Teka
Czy działające oświetlenie oznacza, że przełącznik biegów jest uszkodzony?
Nie. Działające światło potwierdza jedynie obecność zasilania w części okapu. Brak pracy wentylatora może wynikać z przełącznika, przewodów, zablokowanego wirnika, kondensatora, silnika albo elektronicznego sterowania.
Dlaczego okap działa tylko na najwyższym biegu?
Możliwe są przerwane lub wypalone styki niższych biegów, uszkodzenie przewodów albo problem z obwodami silnika. Trzeba porównać ciągłość zacisków przełącznika w każdej pozycji i sprawdzić połączenia z silnikiem.
Czy można zastąpić przełącznik innym o tej samej liczbie pinów?
Nie bez potwierdzenia układu przełączeń. Dwa elementy z taką samą liczbą wyprowadzeń mogą zwierać inne pary zacisków, mieć odmienną obciążalność lub inny mechanizm pozycji.
Czy preparat do styków naprawi zacinający się przełącznik?
Może czasowo pomóc przy lekkim zabrudzeniu dostępnych styków, ale nie naprawi wypalenia, utraty docisku ani pękniętego mechanizmu. Nie wolno zalewać preparatem całego panelu ani stosować go bez sprawdzenia budowy elementu.
Gdzie znaleźć dane potrzebne do doboru części?
Na tabliczce znamionowej umieszczonej wewnątrz okapu, zwykle za metalowym filtrem. Należy odczytać pełny model, kod produktu, wersję VR i numer seryjny, a następnie porównać je z zastosowaniem katalogowym przełącznika.
