Moduły elektroniczne okapów TEKA
Moduły elektroniczne do okapów TEKA sterują turbiną, oświetleniem, panelem i funkcjami czasowymi. Brak reakcji przycisków, niedziałające biegi lub samoczynne uruchamianie nie przesądzają jednak o awarii płytki. Przed zakupem warto wykluczyć zasilanie, przewody, panel, kondensator i silnik, a część dobrać według pełnych danych oraz wersji okapu z tabliczki znamionowej.
Jaką funkcję pełni moduł elektroniczny w okapie TEKA?

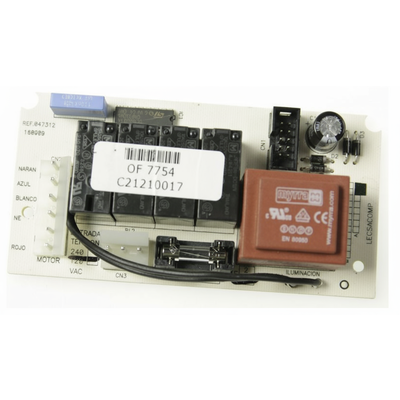

W zależności od konstrukcji okapu określenie „moduł” może oznaczać płytę zasilająco-sterującą, panel przycisków lub sensorów, sterownik oświetlenia LED albo zespół zawierający kilka połączonych płytek. Płyta główna odbiera polecenia użytkownika i załącza odpowiednie obwody: silnik, poszczególne prędkości, oświetlenie, timer, wyświetlacz lub komunikację z pilotem.
To rozróżnienie jest ważne przy diagnozie. Jeżeli wyświetlacz działa, ale jeden przycisk nie reaguje, problem może dotyczyć panelu wejściowego, mikroprzełącznika lub taśmy połączeniowej, a nie modułu mocy. Gdy przyciski i kontrolki działają, lecz turbina tylko buczy, przed zakupem elektroniki trzeba sprawdzić silnik, jego kondensator oraz swobodę obrotu wirnika.
Objawy awarii modułu i inne możliwe przyczyny
| Objaw | Co poza modułem może być przyczyną? | Co sprawdzić w pierwszej kolejności? | Jak interpretować wynik? |
| Okap jest całkowicie martwy | Brak zasilania, wyłączone zabezpieczenie, uszkodzony przewód, złącze lub bezpiecznik | Zasilanie obwodu, przewód i wtyki, a następnie sekcję zasilającą płytki | Brak napięcia na wejściu nie potwierdza awarii modułu. Prawidłowe zasilanie wejściowe i brak napięć roboczych płytki kierują podejrzenie na jej zasilacz |
| Panel świeci, ale silnik nie rusza | Zablokowany wirnik, uszkodzony kondensator pracy, silnik albo wiązka | Czy wirnik obraca się swobodnie, czy silnik buczy, stan kondensatora i połączeń | Buczenie lub próba startu silnika częściej wskazują na obwód napędowy niż na całkowicie martwy moduł |
| Działa tylko jeden bieg | Uszkodzony przełącznik, przerwany przewód, styki złącza, uzwojenie lub odczep silnika | Panel, wiązkę oraz sposób sterowania prędkościami w schemacie danego modelu | Nie można uznać modułu za uszkodzony bez sprawdzenia, czy dana wersja steruje biegami przekaźnikami, triakiem czy odczepami silnika |
| Silnik działa, ale nie świeci światło | Lampa, moduł LED, oprawka, przewód lub złącze | Źródło światła i jego połączenie | Sprawna turbina potwierdza obecność zasilania tylko w części obwodów. Nie dowodzi sprawności wyjścia oświetlenia |
| Przyciski nie reagują lub działają losowo | Zabrudzenie sensorów, wilgoć, uszkodzony mikroprzełącznik, taśma albo panel | Oczyścić i osuszyć panel, skontrolować taśmę, złącza oraz ślady korozji | Poprawa po ponownym osadzeniu wtyku wskazuje na problem połączenia, ale nie wyklucza pękniętej ścieżki lub niestabilnego złącza |
| Okap sam zmienia bieg albo włącza światło | Wilgoć na panelu dotykowym, zabrudzenie, pilot, czujnik lub przerwa w połączeniu panelu | Odłączyć pilot, sprawdzić panel i przewody, ustalić, czy model ma funkcje automatyczne | Samoczynne włączenie nie jest wystarczającym dowodem awarii płyty głównej |
| Zabezpieczenie instalacji wyłącza się po uruchomieniu | Zwarcie przewodu, silnika, lampy, modułu LED lub płytki | Oględziny, pomiar izolacji i rozdzielenie obwodów zgodnie ze schematem | Nie należy wielokrotnie załączać zabezpieczenia. Zwarcie odbiornika może uszkodzić również nowy moduł |
| Okap pracuje, ale słabo pochłania | Zabrudzone filtry, niedrożny lub źle wykonany przewód, zablokowana klapa, problem z wentylacją | Filtry, kanał i rzeczywiste obroty turbiny | Prawidłowe przełączanie biegów przy słabym przepływie zwykle kieruje diagnostykę poza moduł sterujący |
Jeżeli problem dotyczy wyłącznie oświetlenia, warto najpierw sprawdzić lampy okapów TEKA. Przy buczeniu i braku rozruchu znaczenie mogą mieć kondensatory okapów TEKA oraz silniki okapów TEKA.
Jak sprawdzić moduł sterujący okapu?
Oględziny po bezpiecznym odłączeniu urządzenia
Przed otwarciem okapu trzeba odłączyć jego obwód, zabezpieczyć go przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem. W zasilaczu płytki mogą pozostawać naładowane kondensatory, dlatego nie należy dotykać sekcji sieciowej bez przygotowania do pracy z elektroniką zasilaną napięciem sieciowym.
Po uzyskaniu dostępu warto sprawdzić:
- nadpalone lub odbarwione elementy i ścieżki;
- pęknięcia lutów przy przekaźnikach, złączach i elementach nagrzewających się;
- wybrzuszone albo nieszczelne kondensatory elektrolityczne;
- ślady wilgoci, tłuszczu i korozji na panelu oraz płycie głównej;
- poluzowane, przegrzane lub zaśniedziałe styki;
- uszkodzenia taśmy łączącej panel z modułem mocy.
Widoczne przepalenie jest ważnym śladem, ale nie zawsze pierwotną przyczyną usterki. Zwarty silnik, przewód lub moduł oświetlenia może przeciążyć element wykonawczy płytki. Zamontowanie nowej elektroniki bez sprawdzenia odbiorników grozi powtórzeniem uszkodzenia.
Pomiary bez napięcia
Po odłączeniu przewodów od badanego obwodu technik może skontrolować ciągłość bezpiecznika, wiązek i ścieżek. Pomiar wykonany przez równoległe elementy płytki bywa mylący, dlatego wynik należy odnosić do schematu konkretnego modułu.
Kondensator pracy silnika sprawdza się miernikiem pojemności po bezpiecznym rozładowaniu i odłączeniu go od obwodu. Wynik należy porównać z wartością oraz tolerancją nadrukowaną na jego obudowie. Prawidłowa pojemność nie ocenia stanu izolacji pod napięciem ani zachowania kondensatora po rozgrzaniu.
Nie istnieje jedna prawidłowa rezystancja silnika, przekaźnika czy całego modułu dla wszystkich okapów TEKA. Różne wersje mogą mieć inne silniki, liczbę uzwojeń, napięcia sterowania i konstrukcję elektroniki.
Pomiary pracującego układu
Diagnostyka pod napięciem może obejmować sprawdzenie zasilania wejściowego, napięć niskonapięciowych na płycie oraz wyjścia na silnik lub oświetlenie po wydaniu polecenia. Pozwala to rozdzielić kilka przypadków:
- brak zasilania na wejściu modułu – problem znajduje się wcześniej, na przykład w przewodzie, złączu, instalacji albo zabezpieczeniu;
- zasilanie wejściowe jest obecne, ale nie powstają napięcia robocze elektroniki – podejrzenie pada na sekcję zasilającą modułu;
- panel wysyła polecenie, lecz odpowiednie wyjście nie zostaje załączone – możliwa jest awaria przekaźnika, triaka, jego sterowania lub ścieżki;
- na wyjściu pojawia się właściwe zasilanie, ale odbiornik nie działa – należy sprawdzić przewód, kondensator, silnik albo oświetlenie;
- napięcie pojawia się bez obciążenia, ale zanika po jego podłączeniu – możliwe są uszkodzenie zasilacza, wypalone styki, słabe połączenie albo przeciążenie odbiornika.
Multimetr może nie pokazać poprawnie impulsowego sterowania, krótkich zakłóceń ani przebiegów regulacji fazowej. Punkty pomiarowe, oczekiwane wartości i sposób obciążenia wyjścia trzeba ustalić na podstawie dokumentacji konkretnego wariantu.
Opisane pomiary pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia, właściwych przyrządów i procedur ochronnych. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie należy uruchamiać okapu z dostępnymi częściami pod napięciem ani omijać bezpieczników i zabezpieczeń.
Panel, przełącznik czy płyta główna?
Jeżeli nie reaguje pojedynczy przycisk, a pozostałe funkcje działają prawidłowo, rozpocznij od przycisków okapów TEKA i panelu. Uszkodzony mikroprzełącznik można sprawdzić pomiarem ciągłości po odłączeniu panelu, o ile jego wyprowadzenia oraz sposób działania są znane.
W mechanicznych układach wielopozycyjnych przyczyną utraty biegu może być przełącznik okapu TEKA, a nie elektroniczna płyta mocy. W panelach sensorowych trzeba dodatkowo ocenić czystość szkła, wilgoć, taśmę i zasilanie panelu.
Przy okapie obsługiwanym również pilotem warto porównać oba sposoby sterowania. Jeżeli pilot prawidłowo uruchamia światło i silnik, ale panel okapu nie odpowiada, płyta wykonawcza i odbiorniki potrafią realizować polecenia, więc diagnozę należy skierować przede wszystkim na panel oraz jego połączenie.
Jak uzyskać dostęp do modułu?
Tabliczka znamionowa okapu TEKA znajduje się wewnątrz obudowy i dostęp do niej może wymagać zdjęcia metalowych filtrów. Od ich demontażu często rozpoczyna się również dojście do elektroniki.
Położenie modułu zależy od typu okapu. Płytka przycisków znajduje się zwykle przy panelu obsługowym, natomiast moduł mocy może być umieszczony w oddzielnej osłonie w pobliżu panelu, turbiny albo górnej części korpusu. W modelach podszafkowych część osłon zdejmuje się od dołu. W okapach kominowych lub wyspowych dostęp może wymagać demontażu osłon komina, a niekiedy opuszczenia urządzenia z zabudowy.
Nie należy podważać niewidocznych zaczepów na siłę. Jeżeli po zdjęciu filtrów nie widać mocowań osłony elektroniki, trzeba sprawdzić dokumentację danego modelu, ponieważ niewłaściwa kolejność demontażu może uszkodzić szkło, panel, taśmy lub elementy zabudowy.
Wymiana modułu elektronicznego krok po kroku
- Odłącz obwód okapu, zabezpiecz go przed załączeniem i potwierdź brak napięcia.
- Zabezpiecz płytę grzewczą przed upuszczeniem filtra, osłony lub narzędzia.
- Zdejmij filtry i właściwą osłonę zgodnie z konstrukcją urządzenia.
- Przed odłączeniem zrób czytelne zdjęcia wszystkich wtyków, położenia przewodów i prowadzenia taśm.
- Chwytaj za korpus złącza, nie za przewody. Sprawdź wtyki pod kątem przegrzania, korozji i luzu.
- Skontroluj silnik, kondensator, lampy i wiązki, jeżeli ich usterka mogła uszkodzić moduł.
- Zamontuj zgodny wariant płytki w jej osłonie i odtwórz prowadzenie przewodów. Przewody nie mogą dotykać wirnika, ostrych krawędzi ani gorących elementów.
- Załóż wszystkie osłony i filtry przed przywróceniem zasilania.
- Sprawdź kolejno wyłączenie, wszystkie biegi, oświetlenie, timer, wyświetlacz i pilota, jeśli występują.
Jeżeli nowy moduł nie uruchamia urządzenia, nie przekładaj wtyków metodą prób. Trzeba ponownie zweryfikować numer części, wersję okapu, układ złączy i to, czy moduł wymaga współpracy z konkretnym panelem.
Naprawa płytki czy wymiana całego modułu?
Naprawa na poziomie elementów może być uzasadniona, gdy wykryto uszkodzony przekaźnik, kondensator, bezpiecznik, lut albo fragment ścieżki, a pozostałe części zostały prawidłowo zbadane. Samo odtworzenie przepalonej ścieżki bez ustalenia przyczyny przeciążenia nie jest pełną naprawą.
Płytkę kwalifikuje się częściej do wymiany, gdy uszkodzone są wielowarstwowe połączenia, procesor, zalane lub zwęglone fragmenty laminatu albo niedostępne elementy programowane. Po naprawie należy sprawdzić stabilność napięć, działanie wszystkich wyjść oraz zachowanie urządzenia pod obciążeniem. Oględziny i krótki test bez podłączonych odbiorników nie potwierdzają pełnej sprawności.
Jak dobrać moduł elektroniczny do okapu TEKA?
Nie dobieraj płytki wyłącznie po zdjęciu, liczbie złączy ani skróconej nazwie modelu. W podobnych obudowach mogą występować różne silniki, oświetlenie, panele, liczba prędkości i wersje oprogramowania.
Przed zamówieniem odczytaj z tabliczki znamionowej:
- pełny model okapu;
- numer referencyjny lub katalogowy urządzenia, jeżeli występuje jako REF;
- oznaczenie wersji, na przykład VR00, VR01 lub inne podane przez producenta;
- numer seryjny oraz pozostałe oznaczenia identyfikacyjne.
Następnie porównaj numer części nadrukowany na starej płytce, rodzaj panelu, rozmieszczenie i kodowanie złączy oraz potwierdzoną zgodność katalogową. Identyczne gniazdo nie oznacza identycznego przypisania pinów. Również moduły wyglądające tak samo mogą mieć inne oprogramowanie albo obsługiwać odmienny zestaw funkcji.
Nie każdy moduł wymaga programowania po montażu, ale nie należy zakładać, że każda płytka jest gotowa do pracy bez konfiguracji. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, starego modułu z obu stron oraz jego złączy. Pozostałe grupy elementów znajdziesz w kategorii części zamiennych okapów TEKA.
Jak ograniczyć ryzyko kolejnego uszkodzenia elektroniki?
Regularnie czyść filtry przeciwtłuszczowe i wnętrze dostępne zgodnie z instrukcją. Nagromadzony tłuszcz utrudnia chłodzenie, zanieczyszcza styki i może przedostawać się w pobliże elektroniki. Nie kieruj pary z myjki ani rozpylonego preparatu bezpośrednio na panel i otwory obudowy.
Po czyszczeniu panel powinien całkowicie wyschnąć przed włączeniem. Jeżeli wewnątrz pojawia się kondensacja, warto sprawdzić drożność kanału, klapę zwrotną i sposób wentylacji pomieszczenia. Powracająca wilgoć może ponownie uszkodzić panel lub złącza nawet po wymianie modułu.
FAQ – moduły elektroniczne okapów TEKA
Czy brak reakcji okapu oznacza uszkodzony moduł?
Nie. Najpierw trzeba potwierdzić zasilanie, stan przewodu, złączy i zabezpieczeń. Dopiero prawidłowe napięcie na wejściu przy braku pracy sekcji zasilającej lub wyjść modułu uzasadnia skierowanie diagnozy na płytkę.
Dlaczego okap buczy, ale turbina nie rusza?
Taki objaw może powodować zablokowany wirnik, zużyty silnik lub kondensator pracy o zbyt małej pojemności. Jeżeli moduł podaje zasilanie na napęd, jego wymiana nie usunie usterki silnika ani kondensatora.
Czy moduł można sprawdzić omomierzem?
Omomierz pozwala sprawdzić wybrane beznapięciowe elementy, na przykład bezpiecznik, przewód lub styki mechanicznego przycisku. Nie potwierdza jednak działania procesora, zasilacza pod obciążeniem, przekaźników ani sterowania silnikiem podczas pracy.
Czy moduł o identycznych złączach będzie pasował?
Nie musi. Złącza mogą mieć inne przypisanie pinów, a płytki inne oprogramowanie, napięcia wyjściowe lub sposób sterowania silnikiem i lampami. Potrzebne jest potwierdzenie numeru części oraz zgodności z pełnym modelem i wersją okapu.
Czy po wymianie modułu trzeba go programować?
Zależy to od konkretnej części. Niektóre sterowniki są dostarczane w wersji gotowej do montażu, inne muszą współpracować z określonym panelem albo wymagać konfiguracji. Informację trzeba potwierdzić dla numeru zamawianego modułu.
Gdzie znajduje się tabliczka znamionowa okapu TEKA?
Znajduje się wewnątrz obudowy okapu. Zwykle można ją zobaczyć po zdjęciu metalowych filtrów lub kratek. Należy sfotografować całą tabliczkę, ponieważ sama nazwa modelu może nie wskazywać wersji technicznej urządzenia.
