Silniki okapów TEKA
Silniki do okapów TEKA odpowiadają za napęd turbiny i przepływ powietrza. Buczenie, brak obrotów lub głośna praca nie zawsze oznaczają jednak awarię silnika — przyczyną może być kondensator, zablokowany wirnik, sterowanie albo niedrożny kanał. Przed zakupem sprawdź pełne oznaczenie i wersję okapu z tabliczki oraz kod wymontowanego zespołu.
Czy objawy rzeczywiście wskazują na silnik okapu TEKA?
Uszkodzony silnik może nie uruchamiać turbiny, pracować nierówno, nadmiernie hałasować albo wyłączać się po rozgrzaniu. Tych objawów nie należy jednak traktować jako jednoznacznego potwierdzenia awarii. Silnik współpracuje ze sterowaniem, przewodami, wirnikiem oraz — tylko w odpowiednich konstrukcjach — kondensatorem pracy.
| Objaw | Co poza silnikiem może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Okap nie reaguje, nie działa także oświetlenie | brak zasilania, przewód, bezpiecznik wewnętrzny, panel lub moduł | zasilanie urządzenia i działanie pozostałych funkcji |
| Oświetlenie działa, ale turbina milczy na każdym biegu | przełącznik, moduł, złącze, przerwany przewód, kondensator albo silnik | połączenia, swobodę obrotu turbiny i układ sterowania |
| Słychać buczenie, lecz turbina nie rusza | zablokowany wirnik, ocieranie, zużyte łożyskowanie lub utrata pojemności kondensatora | obrót wirnika po odłączeniu zasilania oraz pomiar kondensatora, jeśli występuje |
| Turbina obraca się, ale ciąg jest słaby | zabrudzone filtry, zamknięta klapa zwrotna, niedrożny albo zwężony kanał | drożność toru powietrza i stan filtrów |
| Okap stuka lub silnie wibruje | uszkodzone łopatki, ciało obce, poluzowana obudowa turbiny lub przenoszenie drgań na kanał | stan wirnika, mocowania i przewodu wentylacyjnego |
| Zadziałało zabezpieczenie instalacji, pojawił się dym lub zapach spalenizny | zwarcie przewodów, wilgoć, przebicie izolacji albo uszkodzenie uzwojenia | nie uruchamiaj ponownie urządzenia przed diagnostyką elektryczną |
Słaby ciąg nie musi oznaczać zużytego silnika
Jeżeli dźwięk i prędkość turbiny nie zmieniły się wyraźnie, najpierw skontroluj filtry przeciwtłuszczowe okapów TEKA. Warstwa tłuszczu ogranicza przepływ i może zwiększać hałas. W trybie pochłaniacza podobny efekt daje nasycony filtr węglowy.
W okapie pracującym jako wyciąg sprawdź również, czy klapa zwrotna otwiera się swobodnie oraz czy kanał nie jest zgnieciony, zatkany lub nadmiernie zwężony. Nieprawidłowa instalacja może powodować szum i małą wydajność mimo sprawnego silnika. Elementy toru odprowadzania powietrza znajdziesz w kategorii kominy i przewody wentylacyjne okapów TEKA.
Kontrola mechaniczna silnika i turbiny
Przed zdjęciem filtrów i osłon odłącz okap od sieci. Jeżeli urządzenie jest podłączone na stałe, obwód należy bezpiecznie odłączyć oraz potwierdzić brak napięcia odpowiednim przyrządem. Tłuszcz osadzony wewnątrz okapu może być łatwopalny, dlatego nie używaj otwartego ognia ani agresywnych środków przy elementach elektrycznych.
Po uzyskaniu dostępu do turbiny:
- Sprawdź, czy między łopatkami nie ma ciała obcego.
- Obejrzyj wirnik pod kątem pęknięć, odkształceń i śladów ocierania o obudowę.
- Delikatnie obróć wirnik ręką. Powinien poruszać się bez blokowania i wyraźnego tarcia.
- Skontroluj mocowanie zespołu oraz stan gumowych elementów tłumiących drgania, jeśli zastosowano je w danym modelu.
- Oceń, czy tłuszcz nie dostał się do silnika i złączy.
Ciężki obrót mimo usunięcia przeszkód przemawia za problemem mechanicznym, na przykład zużyciem łożyskowania albo odkształceniem wirnika. Swobodny obrót nie potwierdza natomiast sprawności uzwojeń, kondensatora ani układu sterowania.
Nie zanurzaj silnika w wodzie i nie kieruj płynu czyszczącego do uzwojeń. Nie każdy silnik ma punkty smarowania. Dodawanie oleju do zamkniętych łożysk lub tulei bez procedury właściwej dla danego wykonania może zanieczyścić uzwojenia i filtrujący tor powietrza.
Jak sprawdzić kondensator silnika?
Nie wszystkie silniki do okapów TEKA korzystają z osobnego kondensatora. W części modeli występują inne konstrukcje napędu i elektroniczne układy regulacji. Obecność cylindrycznego elementu w pobliżu turbiny oraz przewodów prowadzących do silnika trzeba potwierdzić na podstawie budowy urządzenia i schematu.
Jeśli silnik buczy, wirnik obraca się swobodnie, a w układzie znajduje się kondensator pracy, warto zmierzyć jego pojemność przed zakupem kompletnego silnika:
- Odłącz zasilanie i potwierdź brak napięcia.
- Bezpiecznie rozładuj kondensator przez właściwie dobrany rezystor, a następnie sprawdź miernikiem, czy nie pozostało na nim napięcie.
- Oznacz przewody i odłącz co najmniej jedno wyprowadzenie kondensatora od obwodu, aby pozostałe elementy nie zafałszowały wyniku.
- Ustaw multimetr na pomiar pojemności i porównaj wynik w µF z oznaczeniem na obudowie kondensatora oraz podaną tam tolerancją.
Wynik wyraźnie niższy od wartości znamionowej albo poza tolerancją uzasadnia wymianę kondensatora na element o tej samej pojemności, odpowiednim napięciu znamionowym i przeznaczeniu do pracy z silnikiem. Prawidłowy pomiar pojemności nie daje jednak pełnej gwarancji zachowania części pod obciążeniem. Kondensatorów nie należy dobierać na podstawie wymiaru obudowy ani montować o przypadkowo większej pojemności. Odpowiednią grupę części znajdziesz w kategorii kondensatory okapów TEKA.
Pomiary silnika i układu sterowania
Po odłączeniu przewodów silnika można sprawdzić ciągłość uzwojeń między wyprowadzeniami wskazanymi na schemacie konkretnego modelu. Odczyt OL może oznaczać przerwę w uzwojeniu, przewodzie albo zabezpieczeniu termicznym. Skończona rezystancja potwierdza jedynie ciągłość badanego toru — nie wyklucza zwarć międzyzwojowych, problemu ujawniającego się po nagrzaniu ani przebicia izolacji do obudowy.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich silników okapów TEKA. Wartość zależy od konstrukcji, mocy, liczby biegów, temperatury uzwojenia i wybranej pary pinów. Nie należy również ustalać funkcji przewodów wyłącznie na podstawie ich kolorów.
Pomiar rezystancji izolacji wymaga odpowiedniego testera oraz znajomości dopuszczalnych napięć probierczych dla badanego zespołu. Sprawdzanie napięcia na złączu silnika odbywa się przy pracującym urządzeniu i służy rozróżnieniu awarii napędu od uszkodzenia sterowania. Jeśli właściwe zasilanie dociera do odpowiednich wyprowadzeń, wirnik nie jest zablokowany, a kondensator jest sprawny, podejrzenie uszkodzenia silnika staje się uzasadnione. Brak napięcia kieruje diagnostykę w stronę przewodów, przełącznika lub modułu elektronicznego okapu TEKA.
Pomiary pod napięciem, badanie izolacji i identyfikacja wyprowadzeń bez dokumentacji są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia, właściwych przyrządów oraz zabezpieczenia miejsca pracy. Nie są przeznaczone dla osoby bez przygotowania.
Jak uzyskać dostęp do silnika okapu TEKA?
W wielu okapach pierwszym krokiem jest wyjęcie metalowych filtrów przeciwtłuszczowych. Silnik z turbiną znajduje się nad nimi, wewnątrz korpusu. Dalsza droga zależy jednak od konstrukcji: w okapie teleskopowym może być potrzebne opuszczenie dolnego panelu, w modelu kominowym zdjęcie osłony wewnętrznej, a w urządzeniu z pochłanianiem szczelinowym także zabezpieczenie szklanego lub metalowego panelu.
Przed demontażem:
- zabezpiecz płytę grzewczą i ostre krawędzie obudowy;
- podtrzymuj cięższy zespół przed odkręceniem ostatniego mocowania;
- sfotografuj przebieg przewodów i położenie złączy;
- oznacz wtyki, ale nie ciągnij za same przewody;
- sprawdź, czy wirnik jest demontowany osobno, czy producent przewiduje kompletną turbinę z obudową.
Po zamontowaniu części ręcznie sprawdź swobodę obrotu wirnika. Upewnij się, że przewody nie mogą dotknąć łopatek, osłony są prawidłowo osadzone, a filtry zamocowane. Pierwszą próbę wykonaj kolejno na poszczególnych biegach, obserwując start, drgania, nietypowe odgłosy i zapach.
Jak dobrać właściwy silnik do okapu TEKA?

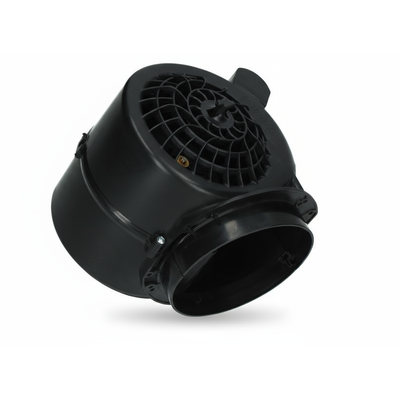

Samo podobieństwo zdjęcia nie wystarcza. W obrębie zbliżonych nazw modeli mogą występować odmienne wersje urządzenia, silniki wielobiegowe, napędy sterowane elektronicznie oraz kompletne turbiny sprzedawane razem z wirnikiem i obudową.
Przy doborze porównaj:
- pełny model, numer referencyjny lub techniczny oraz wersję z tabliczki znamionowej okapu;
- kod producenta odczytany z dotychczasowego silnika lub kompletnej turbiny;
- rodzaj części: sam silnik, silnik z wirnikiem czy kompletny zespół wentylatora;
- napięcie, częstotliwość i moc właściwe dla danego wykonania;
- liczbę wyprowadzeń, typ złącza i sposób sterowania biegami;
- obecność oraz parametry kondensatora, jeżeli jest stosowany;
- wymiary, punkty mocowania, położenie wylotu obudowy i geometrię wirnika.
Identyczne złącze nie gwarantuje takiego samego przypisania pinów. Z kolei dodatkowy przewód lub styk może oznaczać inną wersję uzwojenia albo sterowania. Nie przekładaj przewodów według kolorów i nie podłączaj niepotwierdzonego zamiennika „na próbę”, ponieważ grozi to uszkodzeniem silnika lub elektroniki.
Najbezpieczniejszy następny krok to wykonanie czytelnego zdjęcia całej tabliczki znamionowej okapu oraz etykiety starego silnika. Zachowaj wszystkie oznaczenia, łącznie z literami, końcówką wersji, zerami i ukośnikami, a następnie potwierdź zgodność katalogową części.
FAQ – silniki do okapów TEKA
Czy buczenie okapu oznacza uszkodzony silnik?
Nie. Buczenie może powodować zablokowany lub ocierający wirnik, zużyte łożyskowanie, niesprawny kondensator, poluzowana obudowa albo ograniczony przepływ powietrza. Najpierw sprawdź swobodę obrotu turbiny i stan toru wentylacyjnego.
Dlaczego silnik nie działa, chociaż oświetlenie okapu świeci?
Działające oświetlenie potwierdza jedynie, że część urządzenia jest zasilana. Usterka może znajdować się w przełączniku biegów, module, przewodach, złączu, kondensatorze lub samym silniku. Rozstrzygający jest dopiero pomiar właściwych torów.
Czy można sprawdzić silnik zwykłym multimetrem?
Można skontrolować ciągłość uzwojeń i, jeśli miernik ma odpowiednią funkcję, pojemność odłączonego kondensatora. Takie testy nie wykrywają jednak wszystkich zwarć międzyzwojowych, problemów pod obciążeniem i usterek pojawiających się po nagrzaniu.
Czy każdy silnik okapu TEKA ma kondensator?
Nie. Zależy to od konstrukcji napędu i sposobu regulacji. Przed zakupem kondensatora należy potwierdzić jego obecność oraz odczytać parametry z dotychczasowego elementu lub dokumentacji właściwej dla wersji okapu.
Czy można zamienić kompletną turbinę na podobny silnik?
Tylko po potwierdzeniu zgodności mechanicznej i elektrycznej. Ważne są między innymi wirnik, obudowa, kierunek wylotu, mocowania, liczba biegów, złącze oraz przypisanie pinów. Podobny wygląd nie wystarcza.
Jakie dane są potrzebne do doboru silnika TEKA?
Potrzebne są pełne oznaczenia z tabliczki znamionowej, w tym model, numer referencyjny lub techniczny i wersja urządzenia, a także kod ze starego silnika. Najlepiej przekazać czytelne zdjęcia obu etykiet.
