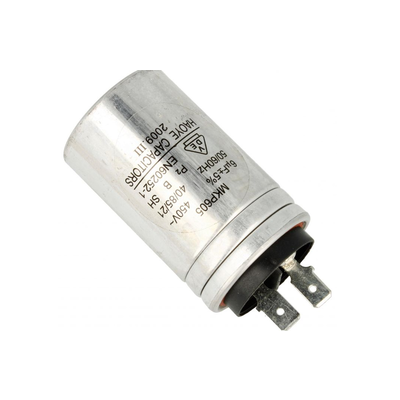

Kondensatory okapów TEKA
Kondensator silnika okapu TEKA może odpowiadać za brak rozruchu, buczenie lub zbyt mały moment obrotowy wentylatora. Podobne objawy powodują jednak zablokowany wirnik, uszkodzony silnik albo sterowanie. Przed zakupem sprawdź pojemność kondensatora i oznaczenie okapu, a przy doborze porównaj także napięcie AC, tolerancję, przewody, końcówki i wymiary części.
Jaką funkcję pełni kondensator w okapie TEKA?
W okapach z jednofazowym silnikiem indukcyjnym kondensator wytwarza przesunięcie fazowe potrzebne do uzyskania momentu obrotowego. W zależności od konstrukcji pozostaje w obwodzie podczas pracy, dlatego część określana handlowo jako „kondensator rozruchowy” może być technicznie kondensatorem pracy silnika.
Nie każdy okap TEKA jest wyposażony w taki układ. W urządzeniach z innym typem napędu lub elektronicznym sterowaniem silnika klasyczny kondensator silnikowy może nie występować. Obecność elementu należy potwierdzić na schemacie, w katalogu części albo po bezpiecznym otwarciu właściwej osłony.
Objawy, które mogą wskazywać na uszkodzenie kondensatora
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak rozumieć wynik |
| Silnik buczy, ale wirnik nie rusza | Utrata pojemności kondensatora, zablokowany wirnik, zużyte łożyskowanie, uszkodzone uzwojenie | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie, a następnie zmierz pojemność kondensatora | Swobodny wirnik i pojemność poza tolerancją wzmacniają podejrzenie kondensatora. Prawidłowa pojemność nie potwierdza sprawności silnika |
| Wentylator rusza wolno lub rozpędza się z opóźnieniem | Osłabiony kondensator, opory mechaniczne, zabrudzona turbina, problem z silnikiem | Skontroluj turbinę i łożyskowanie, połączenia oraz pojemność części | Zabrudzenie lub ciężki obrót trzeba usunąć przed oceną kondensatora |
| Okap pracuje tylko na części biegów | Przełącznik, moduł sterujący, styki, przewody albo odczepy uzwojenia | Ustal, czy problem dotyczy konkretnego biegu i czy na złączach nie ma śladów przegrzania | Sam kondensator nie jest automatycznie przyczyną awarii pojedynczego biegu |
| Oświetlenie działa, ale wentylator nie reaguje | Kondensator, silnik, przełącznik lub tor sterowania silnikiem | Sprawdź swobodę obrotu oraz połączenia silnika; wykonaj pomiar kondensatora | Działające lampy potwierdzają tylko część zasilania okapu, nie sprawność obwodu silnika |
| Cały okap jest martwy | Brak zasilania, przewód, wyłącznik, zabezpieczenie lub moduł | Zacznij od zasilania i elementów wspólnych dla silnika oraz oświetlenia | Kondensator silnika zwykle nie wyjaśnia jednoczesnego braku wszystkich funkcji |
| Zabezpieczenie instalacji wyłącza się po uruchomieniu | Zwarcie, zawilgocenie, uszkodzona izolacja przewodów, silnika lub kondensatora | Przerwij próby i zleć pomiary izolacji oraz kontrolę obwodu | Nie należy ponownie uruchamiać urządzenia przez wielokrotne załączanie zabezpieczenia |
Buczenie nie jest dowodem awarii kondensatora. Może pochodzić również z uzwojeń, sterownika, drgającej obudowy, niewyważonej turbiny albo zużytego łożyskowania. Głośny szum powietrza przy zachowanych obrotach częściej wskazuje na zabrudzone filtry, zwężenie kanału, zamkniętą klapę lub nieprawidłowy przewód wentylacyjny niż na kondensator.
Jeżeli potrzebna jest dalsza diagnostyka napędu, porównaj objawy z kategorią silników okapów TEKA. Gdy wentylator nie otrzymuje polecenia uruchomienia lub biegi przełączają się nieprawidłowo, przyczyną może być również moduł elektroniczny okapu TEKA.
Jak sprawdzić kondensator miernikiem?
Najbardziej użyteczny podstawowy test to pomiar pojemności w mikrofaradach. Oględziny są ważne, lecz kondensator może utracić pojemność bez wybrzuszenia, pęknięcia lub wycieku.
- Odłącz okap od zasilania i zabezpiecz go przed przypadkowym włączeniem.
- Odsłoń kondensator zgodnie z konstrukcją danego modelu. Przed odpinaniem wykonaj zdjęcie połączeń.
- Sprawdź oznaczenie pojemności, tolerancji i napięcia znamionowego. Nie zakładaj wartości na podstawie wielkości obudowy.
- Odłącz co najmniej jedno wyprowadzenie kondensatora od instalacji, aby równoległe elementy nie zafałszowały pomiaru.
- Rozładuj element metodą odpowiednią dla danego typu i potwierdź brak niebezpiecznego napięcia.
- Ustaw multimetr na pomiar pojemności i podłącz sondy do wyprowadzeń. Typowy kondensator pracy silnika AC nie ma biegunowości, ale należy kierować się oznaczeniami konkretnej części.
- Porównaj wynik z wartością oraz tolerancją podaną na obudowie, przykładowo 6 µF ±5%. Tolerancji nie wolno przyjmować uniwersalnie — może być inna w konkretnym wykonaniu.
Wynik wyraźnie poniżej dolnej granicy tolerancji, brak odczytu albo niestabilne wskazania po prawidłowym przygotowaniu elementu przemawiają za wymianą. Pomiar zbliżony do wartości znamionowej nie wyklucza uszkodzenia izolacji, upływności ujawniającej się pod napięciem ani problemu występującego po nagrzaniu. Nie potwierdza też sprawności uzwojeń, łożysk i sterowania silnika.
Opisane czynności serwisowe wymagają umiejętności bezpiecznej pracy przy urządzeniach sieciowych. Pomiary pod napięciem, badanie izolacji oraz diagnostyka pracującego silnika są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i wyposażeniem pomiarowym.
Gdzie znajduje się kondensator i jak uzyskać do niego dostęp?
Tabliczka znamionowa okapu TEKA znajduje się zwykle wewnątrz obudowy; dostęp do niej może wymagać wyjęcia metalowych filtrów przeciwtłuszczowych. W zależności od modelu kondensator może być zamocowany w pobliżu zespołu silnika, w osobnej osłonie instalacji elektrycznej albo przy module sterującym.
Typowa kolejność bezpiecznych oględzin obejmuje:
- odłączenie zasilania i zabezpieczenie płyty grzejnej znajdującej się pod okapem;
- wyjęcie filtrów przeciwtłuszczowych;
- odszukanie tabliczki znamionowej oraz zapisanie pełnego kodu, modelu, wersji i numeru seryjnego;
- zdjęcie wyłącznie osłony przewidzianej jako dostęp serwisowy w danej konstrukcji;
- sfotografowanie prowadzenia przewodów, złączy i mocowania kondensatora;
- sprawdzenie, czy obudowa, konektory i przewody nie są nadtopione albo pokryte tłuszczem.
Nie należy ciągnąć za przewody ani zgadywać sposobu zwalniania zatrzasków konektorów. Krawędzie blach wewnątrz okapu mogą być ostre. W modelach zabudowanych dostęp od góry może wymagać poluzowania komina, panelu meblowego lub elementów montażowych, dlatego jednej procedury demontażu nie można stosować do wszystkich okapów TEKA.
Wymiana kondensatora silnika okapu
Po potwierdzeniu usterki wymiana polega na odłączeniu przewodów, zwolnieniu mocowania i zamontowaniu zgodnego elementu. Nowy kondensator trzeba unieruchomić w sposób przewidziany przez producenta, z dala od turbiny, ostrych krawędzi i miejsc nadmiernie nagrzewających się.
Przed zamknięciem obudowy sprawdź:
- czy wszystkie konektory są wsunięte i zablokowane;
- czy izolacja przewodów nie została przecięta lub przygnieciona;
- czy przewody nie mogą wejść w obszar pracy turbiny;
- czy kondensator nie porusza się w uchwycie;
- czy filtry i osłony zostały poprawnie osadzone.
Po złożeniu wykonuje się krótką próbę kolejnych biegów, obserwując rozruch, stabilność obrotów, dźwięk silnika i ewentualny zapach przegrzanej izolacji. Jeżeli silnik nadal buczy, startuje z trudem albo szybko się nagrzewa, należy przerwać próbę. Wymiana kolejnych części na chybił trafił może doprowadzić do uszkodzenia uzwojenia lub sterownika.
Jak dobrać kondensator do okapu TEKA?
Podobna obudowa i identyczna liczba przewodów nie wystarczają do potwierdzenia zgodności. Najpierw odczytaj tabliczkę znamionową okapu, a następnie porównaj część z katalogiem dla pełnego kodu produktu i wersji urządzenia.
Istotne są:
- pojemność w µF — powinna odpowiadać wartości wymaganej przez konkretny silnik; nie należy zwiększać jej w celu uzyskania „mocniejszego rozruchu”;
- znamionowe napięcie przemienne AC — nie może być niższe od wymaganego; wyższa wartość sama w sobie nie potwierdza pełnej zgodności;
- rodzaj i przeznaczenie — potrzebny jest kondensator silnikowy przeznaczony do właściwego trybu pracy, a nie przypadkowy kondensator elektrolityczny lub element na napięcie DC;
- tolerancja, klasa pracy i parametry temperaturowe — powinny odpowiadać wymaganiom oryginału lub zatwierdzonego zamiennika;
- liczba wyprowadzeń i typ końcówek — występują przewody, pojedyncze konektory Faston oraz wykonania z podwójnymi zaciskami;
- wymiary i mocowanie — średnica, długość, uchwyt i położenie wyprowadzeń muszą umożliwiać bezpieczny montaż;
- liczba sekcji — kondensatora wielosekcyjnego nie należy zastępować pojedynczym elementem bez potwierdzonego schematu połączeń.
Napięcie znamionowe równe lub wyższe oraz taka sama pojemność to ważne warunki, ale nie zastępują zgodności katalogowej. Do doboru przygotuj zdjęcie całej tabliczki znamionowej okapu, oznaczeń starego kondensatora, jego złączy i sposobu mocowania. Nie opieraj zakupu wyłącznie na skróconej nazwie modelu.
Jak ograniczyć ryzyko kolejnej awarii?
Kondensator jest elementem bezobsługowym, ale warunki pracy silnika wpływają na jego obciążenie. Regularnie myj filtry przeciwtłuszczowe, usuwaj osady z dostępnych elementów turbiny i kontroluj drożność kanału. Nie kieruj wody ani preparatu czyszczącego na silnik, kondensator, przewody i moduł sterujący. Jeżeli turbina obraca się ciężko lub ociera o obudowę, sama wymiana kondensatora nie usuwa przyczyny przeciążenia.
FAQ – kondensatory okapów TEKA
Czy uszkodzony kondensator może powodować buczenie okapu?
Tak, jeżeli silnik indukcyjny nie uzyskuje odpowiedniego momentu rozruchowego. Buczenie może jednak powodować także zablokowana turbina, zużyte łożyskowanie, uszkodzone uzwojenie, sterownik lub rezonans obudowy.
Czy spuchnięta obudowa wystarczy do rozpoznania awarii?
Widoczna deformacja, pęknięcie albo wyciek kwalifikują część do wymiany, lecz brak takich śladów nie oznacza sprawności. Kondensator silnikowy może stracić pojemność bez widocznej zmiany wyglądu.
Czy można zastosować kondensator o większej pojemności?
Nie należy samodzielnie zwiększać wartości µF. Zmiana pojemności wpływa na prąd uzwojenia pomocniczego, moment i nagrzewanie silnika. Właściwą wartość określa dokumentacja silnika lub zgodność katalogowa części.
Czy kondensator 450 V może zastąpić element 400 V?
Wyższe dopuszczalne napięcie AC bywa akceptowalne, jeśli pojemność, tolerancja, rodzaj pracy, klasa bezpieczeństwa, końcówki i wymiary są zgodne. Najbezpieczniejszym kryterium pozostaje potwierdzony numer części dla danego wariantu okapu.
Czy nowy kondensator wymaga zachowania biegunowości?
Typowe kondensatory pracy do jednofazowych silników AC są niepolaryzowane. Nie wolno jednak zakładać tego na podstawie samego kształtu obudowy — trzeba sprawdzić oznaczenia i rodzaj konkretnego elementu oraz odtworzyć oryginalne połączenia.
Dlaczego okap nadal nie działa po wymianie kondensatora?
Prawdopodobną przyczyną może być zablokowana turbina, uszkodzone łożyskowanie, przerwa lub zwarcie uzwojenia, nadpalone złącze, przełącznik albo moduł sterujący. Prawidłowy kondensator nie naprawi usterki mechanicznej lub problemu z zasilaniem silnika.
