Maskownice VORWERK
Maskownice VORWERK zastępują pęknięty, wytarty lub odkształcony front panelu sterowania, między innymi w Thermomixie TM31. Przed zakupem sprawdź model urządzenia, numer części, układ przycisków, kolor oraz zawartość zestawu. Prawidłowo dobrana osłona przywraca czytelność oznaczeń i właściwe prowadzenie przycisków, ale nie usuwa usterek modułu elektronicznego.
Jaką funkcję pełni maskownica VORWERK?

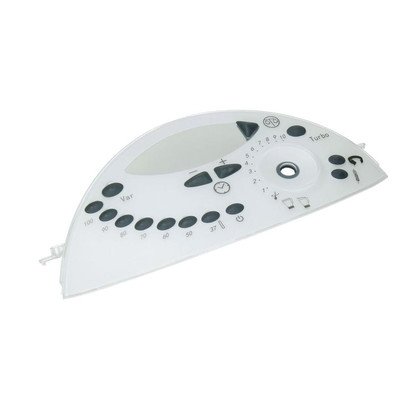

Maskownica panelu sterowania jest zewnętrznym elementem obudowy otaczającym wyświetlacz, pokrętło i przyciski. W Thermomixie TM31 front o numerze części 30230 jest przypisany do tego modelu i nie jest tym samym elementem co moduł sterujący znajdujący się pod obudową.
Maskownica odpowiada przede wszystkim za:
- osłonę i estetyczne wykończenie strefy sterowania,
- czytelność symboli oraz opisów funkcji,
- prawidłowe prowadzenie przycisków lub ich elementów pośrednich,
- stabilne osadzenie zewnętrznych części panelu.
Nie jest natomiast uszczelką misy ani pokrywy. Jej wymiana nie rozwiąże wycieku z naczynia, problemu z nożem czy usterki silnika.
Kiedy wymiana maskownicy ma sens?
Nowy element warto rozważyć, gdy na froncie występują:
- pęknięcia, wyszczerbienia albo odłamane mocowania,
- starte oznaczenia temperatury, czasu lub funkcji,
- trwałe odbarwienia i zmatowienie powierzchni,
- odkształcenie utrudniające ruch przycisku,
- luźne osadzenie panelu albo szczelina powstała po uszkodzeniu zaczepu,
- brakujący przycisk, prowadnica lub inny element, jeżeli w wybranym zestawie stanowi część maskownicy.
Przetarcie nadruku jest usterką samego frontu. Brak reakcji urządzenia na przycisk wymaga już sprawdzenia, czy problem leży w maskownicy, mechanizmie nacisku czy elektronice.
Maskownica czy usterka panelu sterującego?
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Przycisk klinuje się albo nie wraca | Odkształcona maskownica, zabrudzenie, źle osadzona prowadnica lub zużyta część przycisku | Przy odłączonym urządzeniu oceń ruch przycisku. Powinien poruszać się bez ocierania i samoczynnie wracać. |
| Przycisk porusza się prawidłowo, ale funkcja nie działa | Mikrostyk, płytka sterująca, połączenie lub zasilanie elektroniki | Sama wymiana frontu może nie pomóc. Potrzebna jest kontrola elementu wykonawczego pod przyciskiem. |
| Pokrętło obraca się bez prawidłowej reakcji | Pokrętło, zębatka, potencjometr lub moduł sterujący | Sprawdź, czy pokrętło jest całe i prawidłowo osadzone. Pęknięta maskownica nie wyjaśnia sama w sobie błędnych wskazań. |
| Panel działa, ale oznaczenia są nieczytelne | Zużyty nadruk maskownicy | Wymiana frontu jest uzasadniona, jeżeli elektronika i mechanizmy sterowania działają poprawnie. |
| Nowa maskownica odstaje | Niewłaściwy wariant, nieprzeniesiona prowadnica, źle ułożony element wewnętrzny lub uszkodzone mocowanie korpusu | Nie dociskaj części siłą. Porównaj punkty mocowania i ponownie sprawdź kolejność montażu. |
W opisanym przypadku TM31 niesprawny przycisk interwału nie został naprawiony przez zajęcie się samym przyciskiem. Potwierdzona naprawa obejmowała elementy elektroniczne i mechanizm potencjometru. Pokazuje to, że brak reakcji funkcji nie stanowi dowodu uszkodzenia maskownicy.
Jeżeli oględziny wskazują na uszkodzenie pokrętła, sprawdź pokrętła do VORWERK. Przy podejrzeniu płytki, potencjometru lub mikrostyku właściwą grupą będzie elektronika VORWERK.
Jak sprawdzić maskownicę przed zakupem części?
Odłącz urządzenie od sieci, wyjmij naczynie i obejrzyj front przy dobrym oświetleniu. Sprawdź nie tylko powierzchnię, ale również krawędzie, miejsca wokół pokrętła oraz punkty mocowania. Pęknięcia przy otworach i zaczepach mogą powodować przesunięcie panelu mimo dobrego wyglądu jego środkowej części.
Następnie porównaj działanie wszystkich przycisków. Różnica w skoku, oporze lub powrocie jednego z nich może wskazywać na problem mechaniczny. Jeżeli każdy przycisk porusza się podobnie, a jedna funkcja nadal nie reaguje, podejrzenie należy skierować również na mikrostyk, połączenia i moduł.
Czy maskownicę sprawdza się miernikiem?
Samej plastikowej maskownicy nie bada się elektrycznie. Miernik może być przydatny dopiero podczas kontroli mikrostyku znajdującego się na płytce. Pomiar ciągłości wykonuje się na odłączonym od zasilania i odpowiednio odizolowanym obwodzie, sprawdzając zmianę stanu podczas naciskania przycisku.
Brak zmiany może oznaczać uszkodzenie styku, lecz wynik może być zafałszowany przez pozostałe połączenia na płytce. Poprawna reakcja mikrostyku również nie potwierdza sprawności całego modułu. Diagnostyka elektroniki, lutowanie oraz pomiary pracującego urządzenia wymagają przygotowania serwisowego.
Opisane czynności przy płytkach elektronicznych wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Wymiana maskownicy panelu w Thermomixie TM31
Poniższa kolejność odnosi się do frontu panelu TM31, w tym części oznaczanej numerem 30230. Nie należy stosować jej automatycznie do TM5, TM6, TM7 ani urządzeń Kobold, ponieważ ich konstrukcja jest inna.
- Odłącz przewód zasilający, wyjmij naczynie i ustaw urządzenie na stabilnym, miękkim podłożu.
- Zdejmij elementy znajdujące się w górnej części korpusu, które blokują zdjęcie osłony. W TM31 instrukcje naprawcze wskazują między innymi osłonę styków oraz górny element sprzęgła.
- Zabezpiecz powierzchnię pokrętła i zdejmij je prosto z osi. Nie wyginaj trzpienia na boki.
- Odkręć siedem wskazanych w tej konstrukcji śrub Torx T20 mocujących białą górną część obudowy.
- Unieś górną osłonę, nie szarpiąc elementów znajdujących się pod nią.
- Zdejmij starą maskownicę panelu pionowo. Jeżeli stawia opór, sprawdź mocowania zamiast podważać widoczną powierzchnię metalowym narzędziem.
- Porównaj starą i nową część. Jeżeli zestaw nie zawiera prowadnicy popychaczy, przełóż ją ze starej maskownicy.
- Załóż nowy front i złóż obudowę w odwrotnej kolejności.
Podczas ponownego zakładania górnej obudowy TM31 trzeba prawidłowo połączyć mechanizm krzywkowy z układem zamykania pokrywy. Błędne ustawienie może spowodować problem z przejściem pokrętła do pozycji zamknięcia. Po montażu, jeszcze przed przygotowaniem potrawy, sprawdź bez użycia siły ruch pokrętła, działanie przycisków i prawidłowe blokowanie pokrywy.
Jeżeli uszkodzenie obejmuje większy fragment korpusu, a nie sam front sterowania, potrzebna może być część z kategorii obudowy do VORWERK.
Błędy podczas demontażu i montażu
- Podważanie śrubokrętem od strony widocznej powierzchni może pozostawić trwałe ślady albo doprowadzić do pęknięcia nowej części.
- Ciągnięcie pokrętła pod kątem obciąża trzpień oraz mechanizm znajdujący się pod nim.
- Dokręcanie śrub z nadmierną siłą może zerwać gwint w tworzywie lub naprężyć obudowę.
- Pomijanie prowadnicy przycisków powoduje klinowanie, nierówny skok albo brak kontaktu z mikrostykiem.
- Dociskanie niedopasowanego frontu może uszkodzić zaczepy. Element powinien osiąść bez wymuszania zmiany jego kształtu.
- Uruchomienie urządzenia bez kontroli blokady jest niewłaściwe. Najpierw trzeba potwierdzić swobodny ruch mechanizmu pokrywy.
Jak dobrać właściwą maskownicę VORWERK?
Najpierw ustal dokładny model urządzenia. Tabliczka znamionowa Thermomixa znajduje się na dolnej części korpusu. W TM31 numer seryjny urządzenia ma osiem cyfr; nie należy mylić go z numerem naczynia.
Przy doborze porównaj:
- pełne oznaczenie modelu, na przykład Thermomix TM31,
- numer części — dla opisywanego frontu TM31 stosowane jest oznaczenie 30230,
- układ i liczbę otworów na przyciski, pokrętło oraz wyświetlacz,
- kształt krawędzi i rozmieszczenie mocowań,
- wersję językową lub wygląd nadruków,
- kolor i wykończenie powierzchni,
- zawartość kompletu: sam front, front z przyciskami albo zestaw wymagający przełożenia prowadnic.
Samo podobieństwo zdjęcia nie wystarcza. Maskownice do kolejnych generacji Thermomixa nie są zamienne, a dwa wizualnie zbliżone zestawy mogą różnić się wyposażeniem. Przed zamówieniem odczytaj model i numer seryjny z tabliczki, a następnie porównaj numer części oraz zdjęcia strony wewnętrznej. W razie wątpliwości przygotuj fotografię tabliczki, starej maskownicy i miejsca montażu.
Czyszczenie panelu bez uszkadzania nadruku
Korpus należy czyścić miękką, lekko wilgotną ściereczką z niewielką ilością łagodnego środka. Nie zanurzaj urządzenia, nie kieruj płynu w szczeliny panelu i nie dopuszczaj do przedostania się wilgoci lub resztek żywności do wnętrza obudowy.
Unikaj proszków ściernych, ostrych gąbek, rozpuszczalników i intensywnego szorowania nadruków. Do szczelin nie wkładaj metalowych ostrzy. Takie metody mogą usunąć oznaczenia, porysować przezroczyste fragmenty i uszkodzić krawędzie przycisków.
FAQ – maskownice VORWERK
Czy wymiana maskownicy naprawi niedziałający przycisk?
Tylko wtedy, gdy przyczyną jest mechaniczne zablokowanie, odkształcenie frontu albo uszkodzona prowadnica należąca do zestawu. Jeżeli przycisk porusza się prawidłowo, problem może dotyczyć mikrostyku, potencjometru, połączeń lub płytki sterującej.
Czy maskownica 30230 pasuje do TM5 lub TM6?
Nie. Numer 30230 jest przypisany do frontu panelu Thermomixa TM31. TM5 i TM6 mają inną konstrukcję sterowania oraz obudowy.
Czy podczas wymiany trzeba przełożyć elementy ze starego panelu?
Może być to konieczne. Udokumentowana procedura dla TM31 obejmuje przełożenie prowadnicy popychaczy, ale zawartość zestawów dostępnych na rynku jest różna. Sprawdź opis i zdjęcie strony wewnętrznej części.
Dlaczego nowa maskownica nie przylega do obudowy?
Możliwą przyczyną jest niewłaściwy wariant, źle ułożona prowadnica, nieprawidłowo osadzona górna obudowa albo uszkodzenie głównego korpusu. Nie próbuj usuwać szczeliny przez mocniejsze dokręcanie śrub.
Gdzie znaleźć dane Thermomixa potrzebne do doboru?
Tabliczka znamionowa znajduje się na dolnej części korpusu. Odczytaj z niej model i numer seryjny urządzenia. Dodatkowo porównaj numer starej części, układ mocowań oraz wyposażenie oferowanego zestawu.
Czy maskownicę można myć pod bieżącą wodą?
Nie należy polewać ani zanurzać zmontowanego korpusu urządzenia. Panel czyść miękką, lekko wilgotną ściereczką, używając wody oszczędnie, aby wilgoć nie przedostała się do elektroniki.
