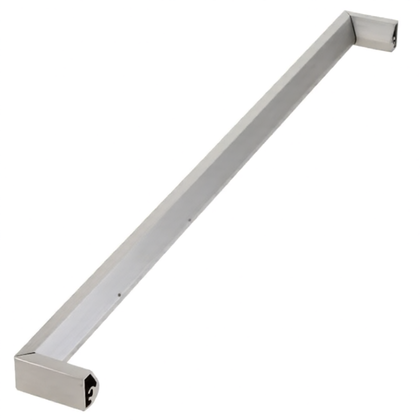

AKZ 237/IX
Części zamienne do piekarnika Whirlpool AKZ 237/IX dobieraj po pełnym oznaczeniu 12NC z tabliczki znamionowej, nie tylko po nazwie modelu. Przy braku grzania sprawdź kolejno wybraną funkcję, grzałkę, połączenia, termostat lub czujnik, ogranicznik temperatury i moduł sterujący.
Jak rozpoznać problem w Whirlpool AKZ 237/IX
Piekarnik może mieć działający wyświetlacz, oświetlenie albo wentylator, a mimo to nie uruchamiać grzałek. Te objawy nie wskazują automatycznie na jedną część. W modelu AKZ 237/IX występują między innymi grzałki, wentylator termoobiegu, czujnik temperatury, termostat lub ogranicznik temperatury, przełącznik funkcji oraz moduł sterujący.
Przed demontażem ustaw właściwy tryb pracy i temperaturę, sprawdź, czy zegar nie wymaga ponownego ustawienia po zaniku zasilania, oraz obserwuj, czy kontrolka grzania reaguje na zmianę nastawy. Jeżeli działa tylko jedna funkcja, diagnostykę rozpocznij od elementów przypisanych do tej funkcji. Jeżeli nie grzeją żadne tryby, trzeba sprawdzić również wspólny tor zasilania, przełącznik, ogranicznik, moduł i połączenia.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić i jak interpretować wynik |
| Piekarnik działa, ale nie nagrzewa | Przerwana grzałka, luźny lub nadpalony konektor, ogranicznik temperatury, termostat, przełącznik albo moduł | Po odłączeniu zasilania obejrzyj grzałkę i konektory. Odłącz przewody od badanego elementu i zmierz ciągłość jego obwodu. Wynik OL lub brak przejścia wskazuje na przerwę, ale prawidłowa rezystancja nie wyklucza problemu z zasilaniem podczas pracy. |
| Nie grzeje tylko góra, dół albo termoobieg | Uszkodzona konkretna grzałka, styk przełącznika funkcji, przewód lub przekaźnik modułu | Wybierz funkcję, która powinna zasilać daną grzałkę. Sprawdź element i jego przewody. Jeśli grzałka ma ciągłość, a nie jest zasilana, przyczyny trzeba szukać wcześniej w torze sterowania. |
| Piekarnik grzeje nierówno lub zbyt słabo | Niesprawna jedna z grzałek, błędny odczyt temperatury, nieszczelne drzwi, uszkodzony wentylator lub nieprawidłowa funkcja | Porównaj zachowanie urządzenia w różnych trybach. Sprawdź, czy drzwi domykają się bez oporu, uszczelka nie jest odkształcona, a wentylator obraca się bez nadmiernego hałasu. Sam pomiar temperatury w komorze nie rozstrzyga, czy winny jest czujnik, sterowanie czy grzałka. |
| Termoobieg nie rozprowadza ciepła | Silnik wentylatora, łopatki, przewody lub grzałka pierścieniowa | Przy odłączonym zasilaniu sprawdź, czy wirnik nie ociera i czy nie ma luzu. Jeżeli wentylator działa, ale powietrze pozostaje zimne, sprawdź osobno grzałkę termoobiegu oraz jej obwód. |
| Piekarnik nie reaguje na wybór funkcji | Przełącznik funkcji, pokrętło, moduł, złącze lub zasilanie | Obejrzyj przełącznik i wsuwki pod kątem nadpalenia oraz luzu. Przewody oznacz przed odłączeniem i wykonaj zdjęcie połączeń. Nie zakładaj, że identyczne położenie zacisków w zamienniku oznacza ten sam układ. |
| Wyświetlacz działa, ale grzanie nie startuje | Ustawienie zegara, blokada programu, czujnik, termostat, ogranicznik albo moduł | Najpierw wyklucz tryb automatyczny i nieustawiony czas. Następnie sprawdź elementy toru grzania. Działający wyświetlacz potwierdza zasilanie części sterującej, ale nie potwierdza sprawności przekaźników ani obwodu grzałek. |
Jak sprawdzić grzałkę
Odłącz piekarnik od instalacji i poczekaj, aż całkowicie ostygnie. Dostęp do zacisków grzałki zależy od jej rodzaju: element górny jest zwykle dostępny od strony komory po zdjęciu osłony, a dolny może być umieszczony pod dnem komory lub dostępny od strony tylnej. Grzałka termoobiegu znajduje się przy wentylatorze za tylną osłoną komory.
Odłącz konektory od badanego elementu, aby nie mierzyć rezystancji całego obwodu urządzenia. Ustaw multimetr na pomiar rezystancji i zmierz między zaciskami grzałki. Brak ciągłości lub bardzo wysoka wartość oznacza przerwę w elemencie i zwykle kwalifikuje go do wymiany. Rezystancja o wartości skończonej nie jest pełnym potwierdzeniem sprawności: grzałka może mieć przebicie do obudowy, uszkodzenie ujawniające się dopiero po rozgrzaniu albo nie otrzymywać zasilania z powodu usterki sterowania.
Warto również sprawdzić, czy nie ma śladów pęknięcia, wybrzuszenia, nadpalenia, czarnego nalotu albo stopionego konektora. Jeśli uszkodzone jest złącze lub przewód wysokotemperaturowy, sama wymiana grzałki może nie usunąć problemu.
Termostat, czujnik i ogranicznik temperatury
W zależności od wykonania urządzenia regulacja temperatury może odbywać się przez termostat albo elektroniczny czujnik współpracujący z modułem. Nie stosuj jednej uniwersalnej wartości rezystancji dla obu rozwiązań. Parametr czujnika należy porównać z dokumentacją właściwego wariantu urządzenia i wykonywać pomiar przy znanej temperaturze.
Objaw przegrzewania, przypalania potraw lub braku wyłączenia grzałek może wskazywać na błędny odczyt temperatury, sklejony przekaźnik, termostat albo problem z połączeniem. Z kolei brak grzania przy sprawnych grzałkach może wynikać z przerwy w termostacie, zadziałanego ogranicznika temperatury lub braku sterowania z modułu. Ogranicznik, jeśli występuje w danym wykonaniu, powinien być sprawdzany po ostygnięciu i zgodnie ze schematem urządzenia; nie wolno go trwale mostkować.
Dostęp do części i wymiana
Przed wysunięciem piekarnika wyłącz odpowiedni obwód w rozdzielnicy. Samo wyjęcie wtyczki nie jest wystarczające, jeśli urządzenie jest podłączone na stałe. Po uzyskaniu dostępu:
- Zrób zdjęcia połączeń i oznacz przewody przed odłączeniem.
- Odkręć właściwą osłonę, nie ciągnąc za przewody ani za konektory.
- Sprawdź stan izolacji, wsuwek, zacisków i miejsc przegrzania.
- Zamontuj część w tej samej pozycji, zachowując mocowania, prowadzenie przewodów i osłony termiczne.
- Przed ponownym wsunięciem urządzenia sprawdź, czy przewody nie dotykają elementów grzejnych i czy nie zostały przycięte przez obudowę.
- Po naprawie wykonaj próbę odpowiedniego programu i obserwuj nagrzewanie, pracę wentylatora oraz wyłączanie grzałek.
Prace przy przewodach, pomiary napięcia sieciowego i diagnostyka modułu pod napięciem są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami. Nie omijaj blokad, termików ani przekaźników prowizorycznymi połączeniami.
Jak dobrać część do AKZ 237/IX
Nazwa AKZ 237/IX może nie wystarczyć do pewnego dopasowania. Dla tego modelu stosowany jest kod 12NC/I.C. rozpoczynający się od 85. W dokumentacji części dla rodziny AKZ 237/IX wskazano kod 12NC 858523701000, a także podobne warianty 858523701001 i 858523701002. Nie należy traktować ich jako automatycznie zamiennych.
Przy doborze przygotuj:
- pełne oznaczenie z tabliczki znamionowej, włącznie z kodem serwisowym rozpoczynającym się od 85;
- dokładną nazwę elementu: grzałka dolna, górna, termoobiegu, czujnik, termostat, przełącznik, wentylator lub moduł;
- oznaczenie odczytane ze starej części, jeśli jest widoczne;
- zdjęcie mocowania, konektorów i przebiegu przewodów;
- wymiary oraz moc tylko wtedy, gdy są zgodne z katalogiem dla konkretnego wariantu.
Samo podobieństwo zdjęcia, liczba konektorów albo identyczne złącze nie potwierdza zgodności. Dotyczy to szczególnie modułów sterujących, czujników i przełączników, w których różnice mogą obejmować program, układ styków lub wersję wykonania. Przed zakupem porównaj pełny kod urządzenia z katalogiem części i nie zamawiaj kilku elementów na próbę.
Gdzie znaleźć oznaczenie urządzenia
W piekarniku do zabudowy Whirlpool tabliczka z oznaczeniem znajduje się zwykle na górnej części komory piekarnika. W innych wykonaniach oznaczenie może być umieszczone na ramie piekarnika albo na ramie szuflady, dlatego sprawdź wszystkie miejsca wskazane dla danego typu urządzenia. Odczytaj cały kod, a nie tylko skróconą nazwę AKZ 237/IX.
Jeżeli etykieta jest zabrudzona lub częściowo nieczytelna, nie przepisuj numeru z pamięci. Zrób wyraźne zdjęcie całej tabliczki, zachowując wszystkie cyfry, ukośniki i końcówki oznaczenia. To ogranicza ryzyko dobrania części do innego wariantu.
Konserwacja i kontrola po naprawie
Usuwaj tłuszcz i resztki jedzenia bez zalewania grzałek oraz elementów elektrycznych. Sprawdzaj stan uszczelki i zawiasów, ponieważ nieszczelne drzwi zwiększają straty ciepła i mogą powodować nierówne pieczenie. Nie używaj piekarnika, jeśli przewód, konektor lub izolacja są nadpalone albo obudowa wykazuje ślady przebicia.
FAQ
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być także przełącznik funkcji, termostat, czujnik temperatury, ogranicznik, przewód, konektor albo przekaźnik modułu. Jeśli nie grzeją wszystkie funkcje, sprawdź również wspólny tor zasilania.
Czy mogę sprawdzić grzałkę bez jej wyjmowania?
Często można dostać się do zacisków bez całkowitego wyjmowania elementu, ale przewody grzałki muszą być odłączone od obwodu przed pomiarem. Dokładna droga dostępu zależy od rodzaju grzałki i konstrukcji konkretnego wariantu.
Jaki kod Whirlpool podać przy doborze części?
Podaj pełny kod 12NC/I.C. z tabliczki znamionowej, zwykle 12-cyfrowy i rozpoczynający się od 85. Dla opisywanej rodziny występują warianty 858523701000, 858523701001 i 858523701002, dlatego sam skrócony model AKZ 237/IX może być niewystarczający.
Czy prawidłowa rezystancja grzałki potwierdza jej sprawność?
Nie całkowicie. Pomiar rezystancji wykrywa przede wszystkim przerwę w elemencie. Nie wyklucza przebicia do obudowy, usterki ujawniającej się po rozgrzaniu ani braku zasilania z powodu uszkodzonego sterowania.
Dlaczego piekarnik ma wyświetlacz, ale nie grzeje?
Wyświetlacz może działać niezależnie od toru mocy grzałek. Sprawdź ustawienie zegara i programu, a następnie grzałki, konektory, przełącznik, termostat lub czujnik, ogranicznik oraz moduł sterujący.
Czy moduł sterujący można zamienić na taki sam ze zdjęcia?
Nie należy dobierać modułu wyłącznie po wyglądzie. Sprawdź pełny kod urządzenia, numer części, wersję modułu i ewentualną potrzebę konfiguracji. Różne warianty AKZ 237/IX mogą mieć inne elementy lub oprogramowanie.
