WBE3322 A+NFXAQUA
Części zamienne do lodówki Whirlpool WBE3322 A+NFXAQUA obejmują elementy wnętrza i drzwi oraz podzespoły układu chłodzenia, nawiewu i sterowania. Nierówna temperatura, oblodzenie, hałas wentylatora czy nieszczelne drzwi mogą mieć różne przyczyny, dlatego przed zakupem warto wykonać podstawową diagnostykę. Właściwy wariant części dobieraj według pełnego, 12-cyfrowego numeru serwisowego z tabliczki znamionowej.
Jak rozpoznać właściwy wariant Whirlpool WBE3322 A+NFXAQUA?
WBE3322 A+NFXAQUA jest wolnostojącą chłodziarko-zamrażarką z zamrażarką umieszczoną na dole. W urządzeniu występują między innymi wymuszony obieg powietrza, wentylator chłodziarki, elektroniczne sterowanie temperaturą, szuflady zamrażarki, szklane półki oraz zbiornik dozownika wody. Zamrażarka wykorzystuje system No Frost, dlatego trwała warstwa lodu za jej wewnętrzną osłoną nie jest normalnym elementem pracy.
Sama nazwa WBE3322 A+NFXAQUA nie wystarcza jednak do bezpiecznego doboru każdej części. Dla tego oznaczenia spotyka się różne numery wykonania 12NC. Przed zamówieniem odczytaj z tabliczki znamionowej pełny, 12-cyfrowy numer serwisowy, zwykle zaczynający się od 85. Tabliczka znajduje się wewnątrz urządzenia; warto sfotografować całą etykietę, zamiast przepisywać tylko nazwę modelu.
Numer serwisowy jest szczególnie ważny przy doborze:
- modułu elektronicznego i elementów jego konfiguracji;
- czujników NTC, termostatu odszraniania i wiązek przewodów;
- silnika, śmigła lub kompletnego zespołu wentylatora;
- uszczelek, zawiasów i uchwytów drzwi;
- półek, ramek, prowadnic i szuflad;
- zbiornika wody oraz współpracujących z nim uszczelek i elementów dozownika.
Objaw nie wskazuje od razu jednej części
Przed demontażem zmierz rzeczywistą temperaturę termometrem umieszczonym w środkowej części chłodziarki i pomiędzy produktami w zamrażarce. Nastawa na panelu nie jest wynikiem pomiaru. Na temperaturę wpływają również częste otwieranie drzwi, ilość produktów, zasłonięcie kanałów powietrznych i temperatura otoczenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Zamrażarka mrozi, a w chłodziarce jest za ciepło | wyłączony lub niesprawny wentylator chłodziarki, zasłonięty nawiew, oblodzenie kanałów, błędny odczyt czujnika | ustawienie przycisku wentylatora, drożność wlotu, obecność nadmuchu podczas pracy sprężarki, lód za osłoną zamrażarki | brak nawiewu nie przesądza o awarii silnika — wentylator tego modelu pracuje tylko wtedy, gdy działa sprężarka |
| Po rozmrożeniu lodówka działa kilka dni, a problem wraca | usterka odszraniania, czujnik parownika, termostat lub zabezpieczenie termiczne, grzałka, połączenia albo sterowanie | wzór oblodzenia parownika, ciągłość grzałki i zabezpieczeń, przewody oraz złącza | czasowa poprawa po rozmrożeniu wskazuje na zablokowanie obiegu lodem, ale nie określa, który element odszraniania zawiódł |
| Sprężarka pracuje długo, a temperatura nadal jest za wysoka | nieszczelne drzwi, słaba wentylacja skraplacza, problem z nawiewem, oblodzenie lub obniżona wydajność układu chłodniczego | przyleganie uszczelki, ustawienie drzwi, czystość skraplacza, temperatury obu komór i rozkład szronu | jeżeli obie komory chłodzą słabo mimo prawidłowego przepływu powietrza, potrzebna jest diagnostyka szczelnego układu chłodniczego |
| Wentylator terkocze lub ociera | lód przy śmigle, odkształcone łopatki, zużyte łożyskowanie silnika lub luźna osłona | po odłączeniu zasilania obejrzyj śmigło i sprawdź, czy obraca się swobodnie | usunięcie lodu przywraca ruch, lecz nawrót oblodzenia oznacza konieczność znalezienia przyczyny, a nie tylko kolejnego rozmrożenia |
| Woda zbiera się pod szufladami | niedrożny odpływ, nieprawidłowe domknięcie drzwi, nadmiar wilgoci albo zamarzanie skroplin | drożność otworu i przewodu odpływowego, uszczelkę, zawiasy oraz miejsce powstawania lodu | drożny odpływ nie wyklucza problemu, jeśli woda zamarza przed dotarciem do otworu |
| Drzwi opadają lub uszczelka odstaje w jednym narożniku | zużyty zawias albo tuleja, przeciążone balkoniki, niewypoziomowane urządzenie, zdeformowana uszczelka | szczeliny wokół drzwi, luzy na zawiasach i ustawienie korpusu | nowa uszczelka nie naprawi problemu, jeśli drzwi są przesunięte przez zużyty zawias |
Wentylator i obieg powietrza — co można sprawdzić?
Wentylator chłodziarki w tym modelu pomaga wyrównać temperaturę, ale zgodnie z instrukcją pracuje tylko podczas działania sprężarki. Ocenianie go natychmiast po otwarciu drzwi lub podczas postoju sprężarki może więc prowadzić do błędnej diagnozy. Najpierw sprawdź, czy wentylator jest włączony przyciskiem i czy produkty nie zasłaniają jego wlotu.
Po odłączeniu urządzenia od sieci można zdjąć osłonę wentylatora, obejrzeć łopatki i delikatnie obrócić śmigło ręką. Powinno poruszać się bez mechanicznego blokowania. Opór może wynikać z uszkodzenia silnika, ale także z lodu, odkształconego śmigła lub ocierającej osłony. Przed zakupem kompletnego zespołu sprawdź również złącze i przewody.
Pomiar napięcia zasilającego pracujący wentylator wymaga uruchomienia urządzenia z odsłoniętymi elementami. Taka diagnostyka jest przeznaczona dla wykwalifikowanego technika, który zna procedurę danego wykonania i potrafi zabezpieczyć dostęp do części znajdujących się pod napięciem. Nie należy mostkować na stałe czujnika drzwi ani podawać napięcia na silnik bez potwierdzenia jego parametrów i pinów.
Więcej elementów tego układu znajduje się w kategorii wentylatorów do lodówek Whirlpool.
Oblodzenie parownika i diagnostyka odszraniania
Jeżeli chłodziarka przestaje osiągać temperaturę, a zamrażarka nadal mrozi, obejrzyj tylną wewnętrzną osłonę zamrażarki. Gruba warstwa lodu, szuranie śmigła lub poprawa działania dopiero po pełnym rozmrożeniu sugerują ograniczenie przepływu powietrza. Sam lód nie rozstrzyga jednak, czy uszkodzona jest grzałka, termostat odszraniania, czujnik NTC, zabezpieczenie termiczne, przewód czy moduł sterujący.
Dostęp do parownika uzyskuje się zazwyczaj po wyjęciu szuflad i demontażu tylnej osłony wewnątrz zamrażarki. Osłona może być przytrzymywana przez lód, dlatego nie należy odrywać jej siłą. Nie używaj noża, śrubokręta ani opalarki do usuwania lodu — przebicie parownika lub uszkodzenie izolacji może zakończyć się kosztowną naprawą układu chłodniczego.
Po odłączeniu przewodów od badanego obwodu miernik umożliwia sprawdzenie ciągłości grzałki i zabezpieczenia termicznego. Brak ciągłości grzałki oznacza przerwę w jej obwodzie. Prawidłowa rezystancja nie potwierdza jednak całego cyklu odszraniania, ponieważ przyczyną może pozostać czujnik, złącze, wiązka lub brak sterowania z modułu. Nie należy stosować jednej wartości rezystancji dla wszystkich wersji części — wynik trzeba porównać z dokumentacją konkretnego numeru serwisowego.
Elementy odszraniania i sterowania można porównać w kategorii modułów, czujników, grzałek i elektrozaworów Whirlpool.
Jak sprawdzić czujnik temperatury NTC?
Czujnik NTC zmienia rezystancję wraz z temperaturą. Aby go ocenić, odłącz lodówkę od zasilania, wypnij czujnik z instalacji i zmierz rezystancję bez wpływu równoległych obwodów modułu. Pomiar warto powtórzyć w co najmniej dwóch stabilnych temperaturach, pozwalając czujnikowi osiągnąć temperaturę otoczenia lub przygotowanej kąpieli termicznej.
W sprawnym czujniku NTC rezystancja powinna zmieniać się płynnie i powtarzalnie. Przerwa, zwarcie albo skokowe zaniki podczas poruszania przewodem wskazują na uszkodzenie czujnika lub wiązki. Sam fakt zmiany rezystancji nie potwierdza jednak prawidłowej charakterystyki. Wyniki trzeba porównać z tabelą serwisową dla danego czujnika albo z pewnym elementem o tym samym numerze katalogowym. Nie należy przyjmować uniwersalnej wartości dla wszystkich czujników Whirlpool.
Elektronika modelu może sygnalizować awarię czujnika chłodziarki, zamrażarki albo obu czujników układem świecących i migających kontrolek. Wzór należy odczytywać zgodnie z instrukcją właściwą dla danego wykonania. Alarm czujnika wskazuje obwód wymagający sprawdzenia, ale nie jest automatycznym potwierdzeniem konieczności zakupu sondy — podobny rezultat może dać przerwana wiązka lub skorodowane złącze.
Odpowiednie podzespoły można znaleźć w kategorii termostatów, czujników NTC i regulatorów temperatury Whirlpool.
Uszczelki, zawiasy i elementy wnętrza
Uszczelkę sprawdzaj na całym obwodzie. Kartka wsunięta między uszczelkę a korpus powinna stawiać podobny opór w kolejnych punktach. Luźna kartka w jednym miejscu może oznaczać odkształcenie uszczelki, zabrudzenie powierzchni styku albo przesunięcie drzwi. Jeżeli szczelina zmienia się po uniesieniu drzwi ręką, najpierw oceń zawiasy i tuleje.
Przy wymianie uszczelki porównaj komorę, wymiary, kolor, profil magnetyczny i sposób mocowania. Uszczelka chłodziarki nie jest zamienna z uszczelką zamrażarki. Po montażu sprawdź, czy narożniki leżą płasko i czy drzwi zamykają się bez odbijania. Elementy te znajdują się w kategorii uszczelek, drzwi i zawiasów Whirlpool.
Przy półkach, szufladach i prowadnicach liczą się nie tylko szerokość i wygląd. Należy porównać położenie zaczepów, stronę montażu prowadnicy, kształt frontu oraz numer serwisowy urządzenia. Pękniętej półki szklanej nie należy sklejać ani zastępować przypadkowo dociętą szybą. Pasujące grupy produktów znajdują się w kategorii szuflad, półek i pojemników do lodówek Whirlpool.

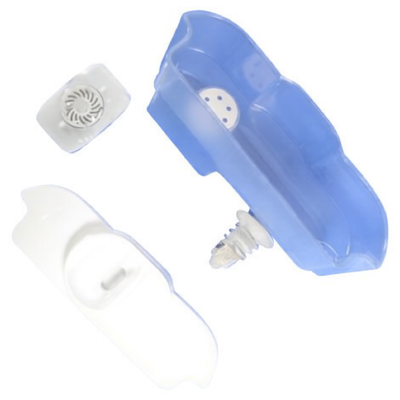

Zbiornik wody i elementy dozownika
Wariant AQUA ma wewnętrzny zbiornik wody. Nieszczelność może pochodzić ze zbiornika, pokrywy, zaworu, uszczelnienia albo niedokładnego osadzenia elementów po czyszczeniu. Przed wymianą osusz zespół i obserwuj, w którym miejscu jako pierwsza pojawia się kropla. Pozwala to odróżnić pęknięcie zbiornika od nieszczelności połączenia.
Części mające kontakt z wodą należy myć zgodnie z instrukcją urządzenia. Nie stosuj przypadkowych klejów ani uszczelniaczy, które nie są przeznaczone do kontaktu z wodą pitną. Przy doborze zbiornika i zaworu szczególnie ważne są numer serwisowy, kształt mocowań oraz wykonanie dozownika.
Kiedy nie kupować od razu modułu lub sprężarki?
Moduł sterujący warto podejrzewać dopiero po sprawdzeniu zasilania, złączy, przewodów, czujników i elementów wykonawczych. Brak pracy wentylatora może wynikać z postoju sprężarki albo lodu, a nie z uszkodzenia elektroniki. Moduły o podobnej obudowie mogą mieć inne oprogramowanie lub konfigurację, dlatego nie należy dobierać ich wyłącznie po zdjęciu i rodzaju wtyczek.
Jeśli obie komory chłodzą słabo, sprężarka pracuje długo, a parownik oszrania się tylko na niewielkim fragmencie, potrzebna jest ocena układu chłodniczego. Nieszczelność, niedrożność kapilary, wymiana sprężarki i ponowne napełnianie układu wymagają odpowiednich kwalifikacji, narzędzi i procedur dotyczących czynnika chłodniczego. Filtr osuszający wymienia się przy ingerencji w szczelny układ, a nie profilaktycznie z powodu samego spadku temperatury.
Jak zamówić właściwą część?
- Odczytaj pełną nazwę modelu WBE3322 A+NFXAQUA.
- Zapisz cały 12-cyfrowy numer serwisowy z tabliczki, łącznie ze wszystkimi zerami.
- Sprawdź numer nadrukowany na starej części, jeśli jest czytelny.
- Porównaj funkcję, mocowania, złącza, wymiary i stronę montażu.
- Przy module potwierdź, czy część jest skonfigurowana i czy wymaga procedury właściwej dla urządzenia.
- Jeśli oznaczenia są nieczytelne, prześlij zdjęcie całej tabliczki znamionowej oraz fotografię demontowanego elementu i jego podłączeń.
Pozostałe grupy podzespołów są dostępne w kategorii części do lodówek Whirlpool.
FAQ — części do Whirlpool WBE3322 A+NFXAQUA
Czy sama nazwa WBE3322 A+NFXAQUA wystarczy do wyboru części?
Nie w każdym przypadku. Pod tą nazwą występują różne numery wykonania, dlatego zgodność należy potwierdzić po pełnym, 12-cyfrowym numerze serwisowym z tabliczki znamionowej. Jest to szczególnie istotne przy elektronice, czujnikach, wentylatorach i elementach drzwi.
Dlaczego chłodziarka jest ciepła, chociaż zamrażarka nadal mrozi?
Przyczyną może być brak obiegu powietrza, wyłączony lub zablokowany wentylator, oblodzenie kanałów, nieprawidłowy sygnał czujnika albo problem z odszranianiem. Najpierw zmierz temperatury, sprawdź drożność nawiewu i oceń, czy za osłoną zamrażarki nie narósł lód.
Czy brak pracy wentylatora oznacza, że silnik jest uszkodzony?
Nie. W tym modelu wentylator chłodziarki pracuje tylko podczas działania sprężarki. Może być również wyłączony przyciskiem, zablokowany lodem albo nie otrzymywać sterowania wskutek problemu z czujnikiem, przewodami lub elektroniką.
Czy rozmrożenie lodówki jest naprawą usterki No Frost?
Pełne rozmrożenie może tymczasowo przywrócić przepływ powietrza i jest użytecznym etapem diagnostyki. Jeśli problem wraca po kilku dniach, trzeba sprawdzić układ odszraniania, czujniki, wentylator, odpływ oraz sterowanie. Samo regularne rozmrażanie nie usuwa przyczyny.
Jak sprawdzić, czy czujnik NTC jest sprawny?
Odłączony od instalacji czujnik mierzy się omomierzem w co najmniej dwóch stabilnych temperaturach. Rezystancja powinna zmieniać się płynnie, lecz wyniki muszą odpowiadać charakterystyce konkretnego numeru części. Zwykłe stwierdzenie ciągłości nie potwierdza poprawności czujnika w całym zakresie pracy.
Czy moduł elektroniczny można dobrać po wyglądzie i wtyczkach?
Nie. Podobne moduły mogą różnić się oprogramowaniem, konfiguracją i obsługiwanymi podzespołami. Przed zakupem trzeba potwierdzić numer serwisowy lodówki, oznaczenie starego modułu oraz wymagania dotyczące konfiguracji po montażu.
