Pokrętła i przyciski
Przyciski, pokrętła i klawisze do zmywarki wymienia się po sprawdzeniu, czy problem dotyczy zewnętrznego elementu, mechanizmu popychacza czy panelu sterowania. Luźne pokrętło, brak kliknięcia albo pojedynczy niedziałający klawisz nie oznaczają automatycznie awarii modułu. Dobierz część po pełnym oznaczeniu urządzenia i zgodności mocowania.
Co obejmuje ta kategoria
Przyciski, klawisze i pokrętła są mechanicznym interfejsem użytkownika zmywarki. W zależności od konstrukcji nacisk zewnętrznego przycisku może być przekazywany przez plastikowy popychacz na mikrostyk lub przycisk na płytce panelu. Pokrętło może natomiast obracać bezpośrednio oś przełącznika programatora albo współpracować z osobnym mechanizmem panelu.
W sprzedaży występują między innymi:

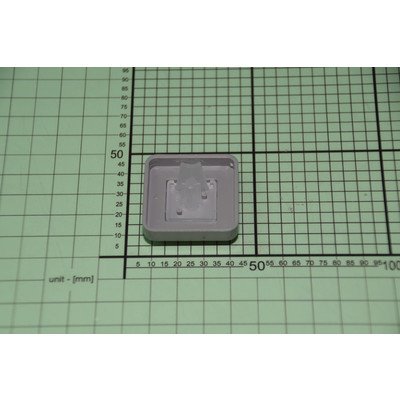

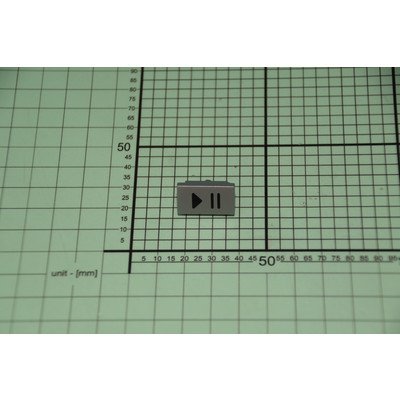

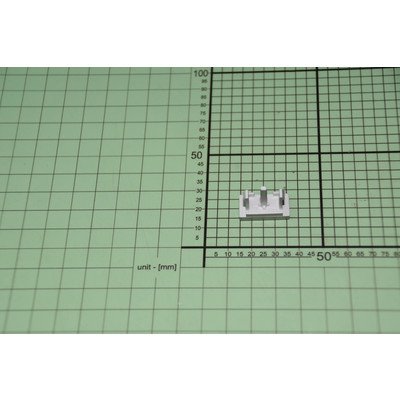

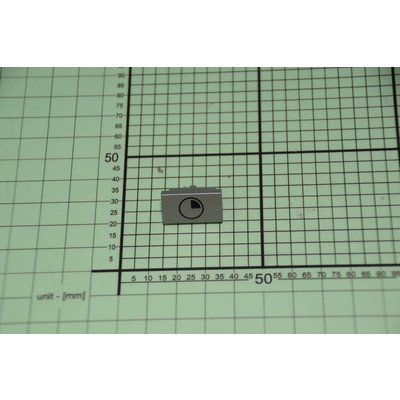

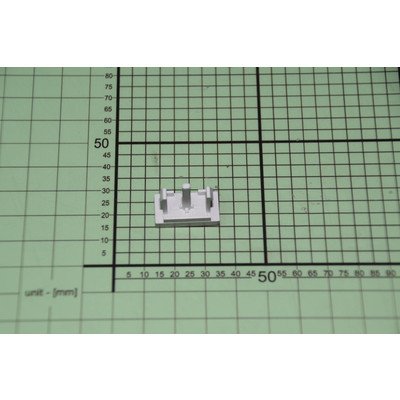

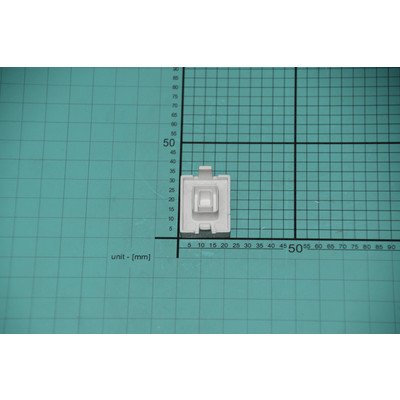

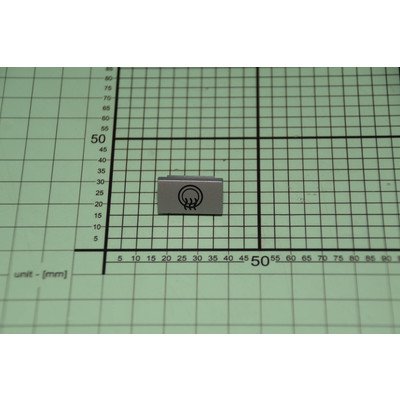

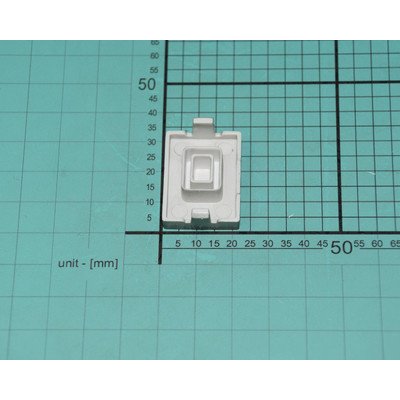

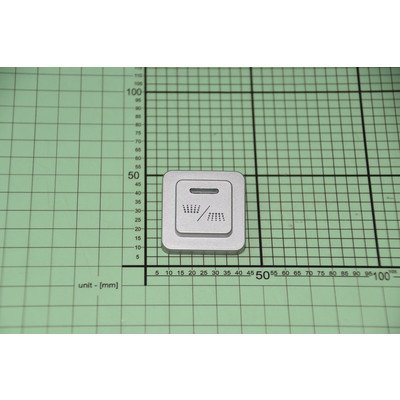

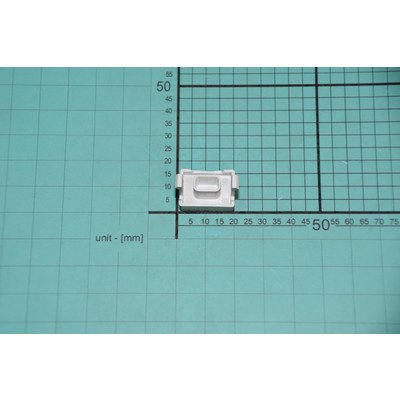

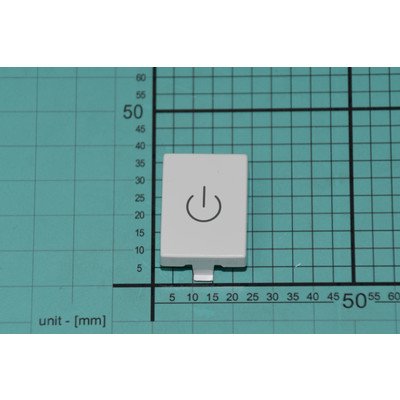

- przyciski włącznika, startu, resetu i funkcji dodatkowych;

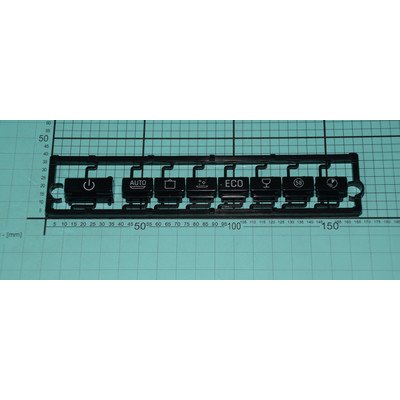

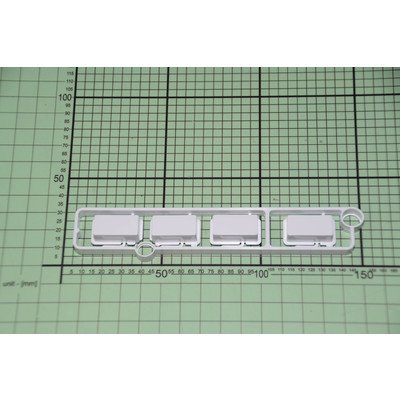

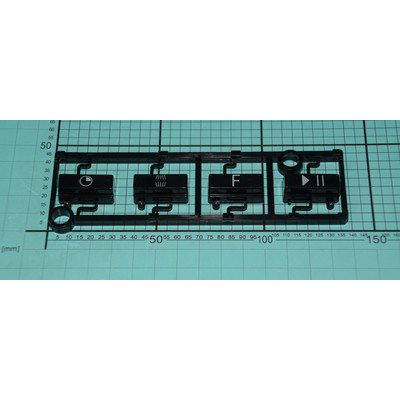

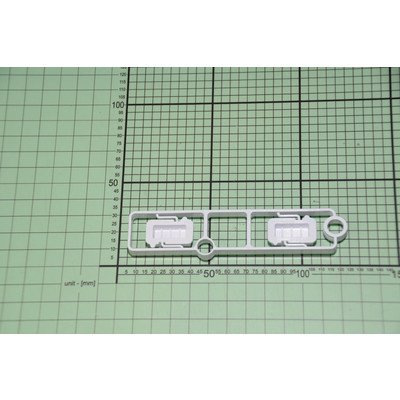

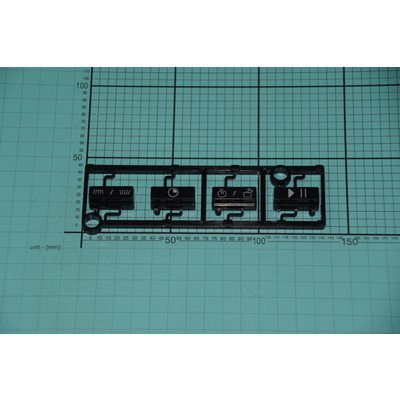

- klawisze panelu oraz ich nakładki;
- pokrętła programatora i pokrętła wyboru funkcji;
- popychacze, osie, elementy prowadzące i mechanizmy przycisków;
- elementy współpracujące z panelem, które nie są kompletnym modułem sterującym.
Nie każda część znajdująca się przy panelu jest jednak przyciskiem lub pokrętłem. Płytka elektroniki, wyświetlacz, mikrostyk, taśma przewodów i kompletny moduł sterujący należą do innych grup części. Przed zakupem ustal, który element faktycznie został uszkodzony.
Objaw nie wskazuje od razu części
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Zmywarka nie reaguje na jeden przycisk, ale pozostałe działają | Pęknięty klawisz, zużyty popychacz, uszkodzony mikrostyk lub fragment panelu | Czy przycisk ma prawidłowy skok, wraca do położenia i naciska element pod nim | Jeżeli mechanizm nie dochodzi do mikrostyku, wymienia się przycisk lub popychacz. Jeżeli nacisk jest prawidłowy, potrzebna jest dalsza diagnostyka panelu |
| Nie działają wszystkie przyciski i nie świeci panel | Brak zasilania, blokada rodzicielska, uszkodzony zamek drzwi, wiązka, moduł główny lub panel użytkownika | Zasilanie, stan wyświetlacza, zamknięcie drzwi, sposób wyłączenia blokady opisany w instrukcji modelu | Nie kupuj pojedynczego klawisza bez wykluczenia przyczyny wspólnej dla całego panelu |
| Przycisk działa tylko po mocnym lub wielokrotnym naciśnięciu | Zużyty element naciskający, zabrudzenie, wilgoć, odkształcenie panelu lub uszkodzony styk | Oględziny pod kątem pęknięć, śladów zalania i nierównego prowadzenia | Jeśli zewnętrzny element jest uszkodzony, wymiana może przywrócić działanie. Samo czyszczenie nie naprawi pękniętego zaczepu |
| Pokrętło obraca się luźno albo przeskakuje | Pęknięte gniazdo pokrętła, zużyta oś, złamany ogranicznik lub uszkodzony przełącznik | Zdejmij pokrętło po odłączeniu zasilania i sprawdź, czy oś przełącznika obraca się razem z nim | Jeżeli oś działa, a pokrętło nie przenosi ruchu, wymienia się pokrętło. Jeżeli oś nie przełącza pozycji, problem może dotyczyć programatora lub panelu |
| Pokrętło wybiera inny program niż wskazuje oznaczenie | Przesunięcie pokrętła na osi, złe osadzenie, niewłaściwy wariant części lub uszkodzenie programatora | Położenie znacznika, kształt osi, ograniczniki i zgodność numeru części | Nie kieruj się samym kolorem ani średnicą. Znaczenie ma także profil mocowania i położenie wskaźnika |
| Działa część funkcji, ale nie start lub reset | Uszkodzony konkretny klawisz, popychacz, blokada drzwi albo błąd panelu | Czy pozostałe funkcje reagują, czy drzwi zamykają się i blokują prawidłowo | Brak reakcji przycisku Start nie jest dowodem uszkodzenia samego przycisku |
Najpierw wyklucz prostsze przyczyny
Jeśli panel jest całkowicie nieaktywny, zacznij od sprawdzenia, czy zmywarka ma zasilanie oraz czy nie zadziałała blokada sterowania. W modelach z ukrytym panelem Start może nie zadziałać, gdy drzwi nie są prawidłowo domknięte. Zablokowany panel, otwarte drzwi, uszkodzony zatrzask lub przerwa w wiązce mogą dawać taki sam objaw jak awaria klawisza.
Jeżeli świecą kontrolki albo działają niektóre przyciski, większe znaczenie ma oględziny konkretnego elementu. Sprawdź, czy klawisz nie zapada się krzywo, nie ociera o maskownicę i czy po naciśnięciu słychać lub czuć pracę mechanizmu. Brak charakterystycznego skoku może wskazywać na pęknięty popychacz lub zużyty przycisk, ale nie rozstrzyga stanu elektroniki.
Jak sprawdzić przycisk lub pokrętło
Oględziny bez demontażu
Odłącz zmywarkę od zasilania przed naciskaniem elementów z użyciem narzędzi. Obejrzyj powierzchnię przycisku i sprawdź, czy nie ma pęknięć, wyłamanych zaczepów, śladów wilgoci ani pozostałości detergentu. Nie wciskaj klawisza na siłę, ponieważ można złamać popychacz lub uszkodzić płytkę panelu.
Przy pokrętle zwróć uwagę na:
- pęknięcia tulei lub gniazda osi;
- kształt mocowania, na przykład spłaszczenie osi albo wielowypust;
- położenie znacznika względem skali panelu;
- wyczuwalne pozycje i opór podczas obracania;
- ocieranie pokrętła o maskownicę.
Jeżeli po zdjęciu pokrętła oś przełącznika obraca się prawidłowo i zmienia pozycje, a zewnętrzna część jest pęknięta, nie ma podstaw do wymiany całego programatora. Jeżeli pokrętło jest całe, ale oś obraca się bez wyczuwalnych pozycji, należy sprawdzić programator lub przełącznik zgodnie z dokumentacją konkretnego modelu.
Pomiary elektryczne tylko wtedy, gdy dotyczą konstrukcji
Sam przycisk mechaniczny nie ma parametrów elektrycznych do pomiaru. Pomiar można wykonać dopiero wtedy, gdy po uzyskaniu dostępu wiadomo, że badany element jest mikrostykiem, przełącznikiem lub częścią płytki. Urządzenie musi być odłączone od zasilania, a złącze lub przewody najlepiej odłączyć tak, aby pomiar nie obejmował równolegle innych obwodów.
Multimetr ustawiony na test ciągłości lub odpowiedni zakres rezystancji pozwala sprawdzić, czy styki zmieniają stan po naciśnięciu. Przed naciśnięciem i po naciśnięciu powinien wystąpić stan zgodny ze schematem lub dokumentacją danego elementu. Brak zmiany może wskazywać na uszkodzony mikrostyk, ale nie wyklucza przerwy w przewodach, złego położenia popychacza ani problemu z elektroniką sterującą. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich zmywarek.
Pomiar napięcia przy podłączonym urządzeniu jest czynnością serwisową. Wymaga odpowiednich kwalifikacji, zabezpieczenia przed porażeniem i znajomości punktów pomiarowych z dokumentacji modelu. Nie stosuj zwierania styków na próbę i nie mostkuj blokady drzwi ani zabezpieczeń.
Dostęp do elementów panelu
W wielu zmywarkach przyciski i pokrętła znajdują się w panelu sterowania drzwi. Typowy dostęp obejmuje:
- odłączenie zmywarki od sieci oraz, w razie potrzeby, zamknięcie dopływu wody;
- otwarcie drzwi i odkręcenie mocowań panelu od strony wewnętrznej;
- podparcie panelu przed jego całkowitym odłączeniem;
- odłączenie wiązki lub taśmy po zwolnieniu blokady złącza;
- wypięcie klawisza, popychacza, pokrętła albo mechanizmu z zaczepów;
- montaż nowego elementu i sprawdzenie, czy nie ociera o maskownicę;
- podłączenie złącza przed zamknięciem obudowy oraz test działania.
To nie jest uniwersalna kolejność dla każdego modelu. W części zmywarek panel jest zintegrowany z płytką użytkownika, a w innych przyciski można wyjąć bez wymiany całego panelu. Nie ciągnij za przewody, tylko za obudowę złącza, i oznacz położenie kilku podobnych wtyczek przed demontażem. Zabezpiecz panel przed upadkiem po wykręceniu ostatnich śrub.
W niektórych konstrukcjach dostęp do panelu użytkownika wymaga dodatkowo odłączenia wiązki, zdjęcia drzwi lub rozdzielenia wewnętrznej i zewnętrznej części drzwi. Sprężyny zawiasów mogą być obciążone, a krawędzie blach ostre. Nie przenoś liczby śrub, położenia złączy ani kolejności demontażu z innego modelu bez porównania z dokumentacją urządzenia.
Przy montażu używaj wyłącznie ręcznych narzędzi, jeśli tak zaleca producent. Zbyt mocne dokręcenie może połamać plastikowe słupki panelu. Po naprawie sprawdź kolejno włączanie, wybór programu, Start/Reset i funkcje obsługiwane przez wymieniony element. Próby wykonuj dopiero po prawidłowym zamknięciu obudowy i podłączeniu wszystkich złączy.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Przy pracy przy instalacji elektrycznej, otwartych drzwiach zmywarki lub ostrych krawędziach stosuj wymagane zabezpieczenia. Osoba bez przygotowania nie powinna wykonywać pomiarów pod napięciem ani ingerować w obwody zabezpieczeń.
Jak dobrać przycisk, klawisz lub pokrętło
Najważniejsza jest zgodność z konkretnym wariantem zmywarki, a nie samo podobieństwo zdjęcia. Porównaj:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- numer części odczytany ze starego elementu, jeśli jest dostępny;
- kształt i wymiary części;
- typ osi, tulei, zaczepów i prowadnic;
- kolor oraz oznaczenia naniesione na pokrętle;
- stronę i miejsce montażu;
- sposób współpracy z panelem lub programatorem.
W zależności od producenta przygotuj pełne dane:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Skrócony model handlowy może obejmować kilka wersji panelu. Także identyczne złącze nie potwierdza zgodności, ponieważ różne mogą być program, rozmieszczenie funkcji, mocowanie albo współpraca z modułem. Zamiennik można uznać za właściwy dopiero po potwierdzeniu zakresu modeli i porównaniu konstrukcji.
W niektórych panelach użytkownika po wymianie może być wymagane ustawienie wariantu zgodnie z instrukcją dołączoną do części lub dokumentacją producenta. Nie każdy panel wymaga konfiguracji, dlatego nie należy programować ani zmieniać zworek bez potwierdzenia dla konkretnego modelu.
Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki znamionowej, wykonanie zdjęcia uszkodzonego elementu i porównanie numeru części. Jeśli nie wiesz, czy potrzebujesz pokrętła, popychacza, mikrostyku czy całego panelu, pokaż także wnętrze panelu po jego bezpiecznym odłączeniu od zasilania.
Kiedy potrzebna jest inna część
- Gdy pojedynczy przycisk jest mechanicznie złamany, szukaj klawisza, popychacza lub mechanizmu przycisku.
- Gdy pokrętło nie przenosi ruchu, sprawdź jego tuleję i oś programatora.
- Gdy przycisk naciska prawidłowo, ale nie zmienia stanu, podejrzany może być mikrostyk, płytka panelu albo wiązka.
- Gdy cały panel jest martwy, sprawdź zasilanie, blokadę, zamek drzwi, przewody i moduł główny przed zakupem elementu zewnętrznego.
- Gdy wyświetlacz działa, lecz tylko część klawiszy nie reaguje, problem częściej dotyczy konkretnej sekcji panelu, ale nadal wymaga potwierdzenia w konstrukcji danego modelu.
Nie kupuj kilku podzespołów na próbę. Najpierw ustal, czy uszkodzenie jest mechaniczne, elektryczne czy wynika z warunku pracy zmywarki.
FAQ
Czy brak reakcji przycisku Start oznacza uszkodzony przycisk?
Nie. Przyczyną może być blokada panelu, niedomknięte drzwi, uszkodzony zatrzask, brak zasilania, wiązka, mikrostyk, panel użytkownika albo moduł główny. Jeżeli inne przyciski działają, obejrzyj mechanizm Start i sprawdź, czy fizycznie naciska element pod nim.
Czy można wymienić samo pokrętło programatora?
Często tak, jeśli uszkodzona jest tylko tuleja lub element przenoszący obrót. Jeżeli oś programatora nie zmienia pozycji albo zmywarka wybiera niewłaściwe programy, potrzebna może być diagnostyka przełącznika lub programatora. Sprawdź profil osi i pełną zgodność z modelem.
Czy do wymiany przycisku trzeba demontować całą zmywarkę?
Zwykle nie, ale często trzeba otworzyć drzwi i odkręcić panel sterowania. W zmywarkach do zabudowy może być potrzebne zdjęcie frontu meblowego lub zapewnienie dostępu do drzwi. Dokładna kolejność zależy od konstrukcji i nie powinna być przenoszona między modelami bez sprawdzenia instrukcji.
Czy podobny przycisk z innej zmywarki będzie pasował?
Nie należy zakładać zgodności na podstawie wyglądu. Różnice mogą dotyczyć zaczepów, długości popychacza, oznaczeń, wysokości klawisza i współpracy z płytką. Porównaj pełne dane urządzenia oraz numer części.
Czy mogę zmierzyć przycisk multimetrem?
Tylko jeśli jest to element elektryczny, na przykład mikrostyk lub przełącznik, i został odłączony od zasilania oraz od obwodu mogącego zakłócać pomiar. Zwykłego plastikowego klawisza nie mierzy się elektrycznie. Wynik testu styku nie ocenia działania całego panelu ani modułu sterującego.
Jakie oznaczenie zmywarki podać przy doborze części?
Podaj pełne oznaczenie z tabliczki znamionowej właściwe dla producenta: na przykład PNC, pełny E-Nr z /xx, numer serwisowy, Product No., Product Code, Art. No. lub pełny model z wariantem końcowym. Sam skrócony model może nie identyfikować właściwej wersji panelu.
