Silniki pomp i napędy do zmywarki
Silniki pomp do zmywarek napędzają obieg wody podczas mycia albo pompę odpływową. Buczenie, brak natrysku, pozostająca woda i głośna praca nie zawsze oznaczają uszkodzony silnik. Przed zakupem sprawdź drożność, wirnik, kondensator, przewody oraz pełne oznaczenie urządzenia i pompy.
Jakie napędy występują w zmywarce
W tej kategorii spotyka się przede wszystkim napędy związane z pompami:
- silniki pomp myjących, obiegowych lub cyrkulacyjnych – tłoczą wodę do ramion spryskujących;

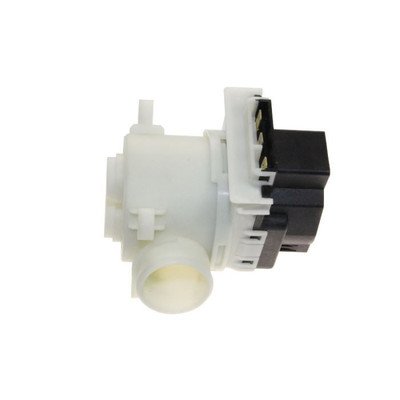

- silniki pomp odpływowych – usuwają wodę z misy zmywarki do odpływu;

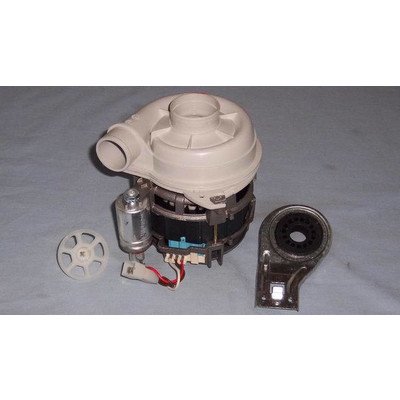

- kompletne zespoły pompy z silnikiem – w wielu konstrukcjach silnik, korpus pompy, wirnik, uszczelnienie albo grzałka są przewidziane do wymiany jako jeden podzespół;
- napędy z kondensatorem, układem rozruchowym lub sterowaniem elektronicznym – sposób sprawdzania zależy od konkretnego modelu.
Nie każdy silnik pompy występuje jako osobna część. W niektórych zmywarkach można wymienić sam silnik, wirnik, kondensator albo uszczelnienie, a w innych producent przewidział wyłącznie kompletną pompę lub pompę-grzałkę.
Objaw nie przesądza o uszkodzeniu silnika
Zmywarka pobiera wodę, ale nie myje
Jeżeli po napełnieniu komory nie słychać pracy pompy obiegowej, ramiona spryskujące nie obracają się, a naczynia pozostają brudne, możliwe są między innymi:
- zablokowany wirnik pompy;
- zużyte łożysko, tuleja, uszczelnienie lub oś wirnika;
- uszkodzony kondensator w silniku jednofazowym;
- przerwa w uzwojeniu, zadziałany bezpiecznik termiczny albo uszkodzenie układu rozruchowego;
- luźne, zaśniedziałe lub nadpalone złącze;
- brak zasilania z modułu sterującego;
- nieprawidłowy poziom wody, problem z czujnikiem poziomu albo blokada zabezpieczenia przeciwzalaniowego;
- nieszczelność pompy, przez którą woda dostała się do części silnikowej.
Najpierw sprawdź, czy filtry i kanały doprowadzające wodę są drożne, a w misie znajduje się prawidłowa ilość wody. Jeżeli pompa otrzymuje zasilanie podczas właściwego etapu programu, lecz tylko buczy albo nie obraca wirnika, podejrzenie przesuwa się na pompę, silnik, kondensator lub element rozruchowy. Samo pojawienie się napięcia nie potwierdza jednak, że silnik jest sprawny pod obciążeniem.
Woda pozostaje w komorze
Przy problemie z odpompowaniem nie zaczynaj od wymiany silnika. Sprawdź kolejno:
- filtry, gniazdo pompy i osłonę wirnika;
- obecność szkła, kości, pestki, etykiety lub innego ciała obcego;
- swobodę obracania wirnika i stan jego łopatek;
- wąż odpływowy, syfon oraz sposób jego ułożenia;
- złącze pompy, przewody i ewentualny wyciek do podstawy;
- sygnał pływaka, czujnika poziomu lub czujnika zmętnienia, jeżeli dany model go wykorzystuje.
Pompa może głośno pracować, a mimo to nie usuwać wody skutecznie. Uszkodzone łopatki, nadmierny luz wirnika, pęknięty korpus albo niedrożny wąż mogą ograniczyć przepływ bez całkowitego zatrzymania silnika. Jeżeli wirnik się obraca, nie oznacza to jeszcze, że pompa wytwarza prawidłowe ciśnienie.
Silnik buczy, rusza dopiero po popchnięciu albo zatrzymuje się po rozgrzaniu

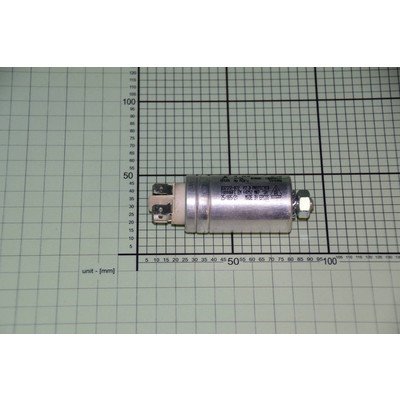

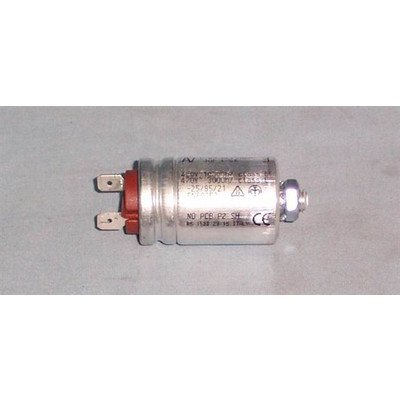

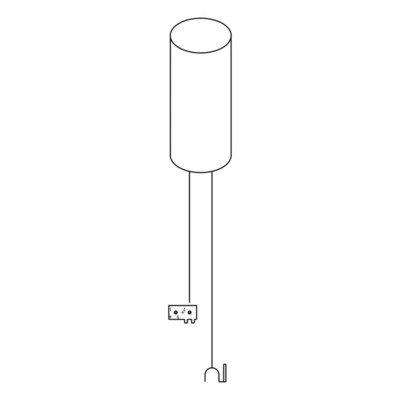

Taki objaw pasuje do kilku różnych usterek. W silniku z kondensatorem warto sprawdzić wartość kondensatora zgodnie z oznaczeniem i dokumentacją urządzenia. Pomiar pojemności jest bardziej miarodajny niż sprawdzenie samego przejścia omomierzem. Kondensator może mieć pozornie prawidłową rezystancję, a mimo to tracić pojemność pod obciążeniem.
Należy również sprawdzić, czy wał i wirnik obracają się bez zacięć oraz czy nie mają wyczuwalnego luzu poprzecznego. Ciężki obrót, chrobotanie, ślady wilgoci lub korozji wskazują na problem mechaniczny. Jeżeli po ostygnięciu silnik ponownie startuje, możliwe jest zadziałanie zabezpieczenia termicznego z powodu przeciążenia, zatarcia, uszkodzonego uzwojenia albo niewłaściwego układu rozruchowego.
Nie obracaj wirnikiem przy podłączonym zasilaniu i nie uruchamiaj go prowizorycznie przez popychanie. Taki test stwarza ryzyko porażenia i może uszkodzić uzwojenie lub moduł.
Pompa pracuje, ale zmywarka myje słabo albo wydaje nietypowy dźwięk
Jeżeli silnik pracuje, a strumień z ramion jest słaby, sprawdź także:
- zatkanie filtrów, kanałów, ramion spryskujących lub przewodu pompy;
- uszkodzenie albo poluzowanie turbiny;
- zużycie tulei, łożyska lub uszczelnienia;
- pęknięcie korpusu pompy i nieszczelność;
- niewłaściwy poziom wody;
- zawór rozdzielający wodę, jeżeli urządzenie przełącza obieg między strefami.
Ciągłe buczenie, pisk, zgrzytanie albo ocieranie może pochodzić z pompy, ale podobne odgłosy mogą wywoływać również ciało obce, spryskiwacz uderzający o naczynie, źle zamocowany wąż lub drgania nieprawidłowo wypoziomowanej zmywarki.
Jak sprawdzić silnik pompy
Oględziny i kontrola mechaniczna
Przed pomiarem odłącz urządzenie od zasilania, zamknij dopływ wody i usuń wodę z komory. Po uzyskaniu dostępu do pompy obejrzyj:
- ślady przegrzania, nadpalenia lub stopienia złącza;
- wilgoć, osad, korozję i ślady wycieku przy osi;
- stan przewodów, konektorów oraz przewodu ochronnego;
- łopatki wirnika, korpus pompy i uszczelnienie;
- luz osiowy lub poprzeczny wału;
- swobodę obrotu zgodnie z konstrukcją danego zespołu.
Jeżeli wirnik jest zablokowany przez ciało obce, usuń przyczynę i sprawdź, czy po ponownym montażu pompa nie przecieka. Jeżeli wał obraca się ciężko, ma wyraźny luz albo silnik nosi ślady zalania, samo czyszczenie może nie wystarczyć.
Pomiar ciągłości i rezystancji
Pomiar wykonuj na odłączonym, suchym podzespole. Kondensator należy odłączyć zgodnie z procedurą producenta, a przewody pomiarowe podłączyć do właściwych zacisków uzwojenia. W silniku wielouzwojeniowym nie wystarczy sprawdzenie jednej pary przewodów.
- Brak przejścia tam, gdzie dokumentacja przewiduje uzwojenie wskazuje na przerwę w obwodzie, bezpiecznik termiczny albo uszkodzenie uzwojenia.
- Bardzo mała rezystancja może oznaczać zwarcie między zwojami, ale interpretacja wymaga porównania z danymi konkretnego silnika i dokładności miernika.
- Prawidłowa rezystancja nie potwierdza pełnej sprawności. Silnik może mieć uszkodzoną izolację, problem z łożyskiem, wirnikiem, kondensatorem, elementem rozruchowym albo tracić moment dopiero podczas pracy.
- Różne wartości pomiędzy uzwojeniami mogą być normalne, jeżeli silnik ma uzwojenie główne i pomocnicze. Nie wolno porównywać ich z uniwersalną wartością dla innej marki lub konstrukcji.
Wartości rezystancji podawane w instrukcjach serwisowych dotyczą określonego modelu, napięcia, typu silnika i punktów pomiarowych. Przykładowe wartości dla starszych konstrukcji Bosch lub wybranych zespołów Whirlpool nie mogą być stosowane do wszystkich silników pomp w zmywarkach.
Sprawdzenie zasilania i sterowania
Jeżeli silnik oraz mechanika wyglądają poprawnie, trzeba ustalić, czy moduł załącza pompę w odpowiednim momencie programu. Pomiar napięcia podczas pracy wymaga dostępu do części pod napięciem i znajomości schematu urządzenia. Jest to czynność dla osoby z odpowiednimi kwalifikacjami, zabezpieczeniem przed porażeniem i właściwym miernikiem.
Brak zasilania na pompie nie oznacza automatycznie uszkodzenia modułu. Przyczyną może być między innymi blokada drzwi, pływak przeciwzalaniowy, czujnik poziomu, przerwany przewód, nadpalone złącze albo warunek programu, który nie został spełniony. Jeżeli po wymianie pompy objaw pozostaje, przed zakupem modułu należy sprawdzić wiązkę i sygnały wejściowe zgodnie ze schematem właściwym dla urządzenia.
Dostęp do silnika i wymiana
Pompa myjąca znajduje się zwykle w dolnej części zmywarki, przy misie, a pompa odpływowa przy jej króćcu odpływowym. Dostęp może wymagać zdjęcia cokołu, osłony spodniej, panelu bocznego albo położenia urządzenia na boku. Układ różni się między markami i rodzinami modeli, dlatego nie należy przenosić kolejności demontażu z innej zmywarki.
Przy typowej wymianie:
- odłącz zasilanie, zamknij wodę i odłącz odpływ, jeżeli urządzenie będzie wysuwane;
- opróżnij komorę, filtry, misę i dostępne węże z wody;
- zrób zdjęcia połączeń oraz oznacz przewody przed ich odłączeniem;
- zdejmij tylko te osłony, które są wymagane do dotarcia do pompy;
- odłącz złącza, przewód ochronny i węże, zabezpieczając miejsce przed pozostałą wodą;
- zwolnij klipsy, obejmy lub mocowania zgodnie z konstrukcją zespołu;
- sprawdź stan uszczelek, króćców i powierzchni przylegania;
- zamontuj nową część bez naprężania przewodów i węży;
- przywróć przewód ochronny oraz wszystkie obejmy i osłony;
- po ustawieniu zmywarki wykonaj próbę z wodą i sprawdź szczelność przed wsunięciem jej do zabudowy.
Nie ciągnij za przewody, nie podważaj plastikowych króćców metalowym narzędziem i nie stosuj przypadkowych opasek ani uszczelniaczy. W pompach zintegrowanych z grzałką lub elektroniką wymiana samego silnika może być niemożliwa albo nieopłacalna.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Praca przy podłączonym urządzeniu, pomiar napięcia sieciowego oraz testowanie silnika poza zmywarką są przeznaczone dla wykwalifikowanego serwisanta. Nie mostkuj blokad, zabezpieczeń ani przewodu ochronnego.
Jak dobrać silnik lub napęd do zmywarki
Nie dobieraj części wyłącznie po zdjęciu, liczbie pinów albo podobnym kształcie. Sprawdź jednocześnie:
- pełne oznaczenie z tabliczki znamionowej zmywarki;
- numer części z uszkodzonej pompy lub silnika;
- typ pompy: myjąca, odpływowa, obiegowa, pompa-grzałka lub inny napęd;
- napięcie, częstotliwość, moc i sposób sterowania, jeżeli są wymagane dla danego wariantu;
- rodzaj złącza, mocowanie, kierunek i sposób osadzenia wirnika;
- obecność kondensatora, tachometru, czujnika, elektroniki lub zabezpieczenia termicznego;
- wersję produkcyjną, zmianę konstrukcyjną i kompletność zespołu;
- konieczność konfiguracji lub programowania, jeżeli część zawiera elektronikę.
Skrócony model może nie identyfikować wariantu technicznego. Przy doborze prześlij pełne dane z tabliczki znamionowej oraz zdjęcie etykiety pompy z widocznymi numerami, złączami i sposobem mocowania.
Dla wybranych producentów potrzebne są dodatkowe oznaczenia:
| Producent | Dane potrzebne do doboru |
| Amica | model, kod wyrobu i 14-cyfrowy numer fabryczny |
| Electrolux, AEG, Zanussi | pełny PNC / Prod.No. |
| Bosch, Siemens | pełny E-Nr z końcówką /xx |
| Whirlpool, Bauknecht, Indesit, Hotpoint | numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85 |
| Beko, Grundig | model i Product No. |
| LG | model i Product Code |
| Gorenje, Hisense | model oraz Art. No. albo kod PS |
| Samsung | pełny model z wariantem końcowym, np. /0000 |
Przed zamówieniem porównaj oznaczenie katalogowe i konstrukcję części z dokumentacją konkretnego urządzenia. Identyczne złącze nie gwarantuje zgodności, a zamiennik o innej mocy, charakterystyce silnika lub sposobie sterowania może nie uruchomić pompy albo uszkodzić moduł.
Powiązane części, które warto sprawdzić
- Przy słabym lub przerywanym myciu sprawdź również pompy myjące i odpływowe do zmywarek.
- Przy podejrzeniu problemu z rozruchem porównaj część z kategorią kondensatorów do zmywarek.
- Przy braku sterowania pompą sprawdź moduły sterujące i programatory do zmywarki, ale dopiero po kontroli wiązki i warunków uruchomienia.
- Przy problemach z poziomem wody pomocne mogą być hydrostaty i czujniki poziomu wody.
- Zatkane filtry mogą przeciążać pompę, dlatego sprawdź filtry, sita i mikrofiltry do zmywarki.
FAQ
Czy buczenie zmywarki oznacza uszkodzony silnik pompy?
Nie. Buczenie może powodować zablokowany wirnik, zużyte łożysko lub tuleja, uszkodzony kondensator, element rozruchowy, ciało obce, zbyt niski poziom wody albo problem z pompą. Trzeba połączyć obserwację, kontrolę mechaniczną i pomiary właściwe dla danego modelu.
Czy można wymienić sam silnik pompy?
Zależy to od konstrukcji. W części zmywarek dostępny jest osobny silnik, kondensator lub wirnik, ale w innych wymienia się kompletną pompę albo pompę z grzałką. Sprawdź numer zespołu i sposób mocowania przed rozbieraniem pompy.
Czy pomiar rezystancji potwierdzi sprawność silnika?
Nie w każdym przypadku. Pomiar może wykazać przerwę lub zwarcie w uzwojeniu, ale nie potwierdza prawidłowego momentu obrotowego, pracy pod obciążeniem, stanu łożysk, izolacji, kondensatora ani sterowania. Wynik trzeba porównać z dokumentacją konkretnego urządzenia.
Dlaczego nowa pompa nie uruchamia się po wymianie?
Możliwą przyczyną jest błędny wariant części, niepodłączony przewód, uszkodzona wiązka, blokada drzwi, pływak przeciwzalaniowy, czujnik poziomu albo brak sterowania z modułu. Sprawdź oznaczenie pompy i przewody, a następnie wykonaj diagnostykę zgodną ze schematem modelu.
Czy silnik pompy odpływowej i myjącej są zamienne?
Nie. Pełnią różne funkcje i zwykle mają inne parametry, wymiary, wirniki, mocowania oraz sposób sterowania. Pompa odpływowa nie zastąpi pompy obiegowej tylko dlatego, że ma podobne złącze lub pracuje przy tym samym napięciu.
Jakie dane przesłać do doboru silnika pompy?
Przygotuj pełne oznaczenie z tabliczki znamionowej zmywarki, numer części z silnika lub pompy oraz zdjęcia złączy, etykiety i mocowań. W zależności od marki może być potrzebny PNC, pełny E-Nr, numer serwisowy, kod wyrobu, Product No., Product Code, Art. No. albo kod PS.
