Kable do zmywarek
Wiązki kablowe i przewody zasilające do zmywarek odpowiadają za doprowadzenie energii oraz połączenie modułów, pomp, zaworów, czujników i panelu sterowania. Przy braku zasilania, przerywanej pracy lub błędach konkretnego podzespołu sprawdź przewody i złącza, a część dobierz po pełnym oznaczeniu zmywarki oraz numerze oryginalnym.
Jaką funkcję pełnią wiązki i przewody w zmywarce?
Przewód zasilający doprowadza napięcie sieciowe do urządzenia, natomiast wewnętrzne wiązki łączą moduł sterujący z elementami wykonawczymi i czujnikami. W zależności od konstrukcji zmywarki mogą występować między innymi:

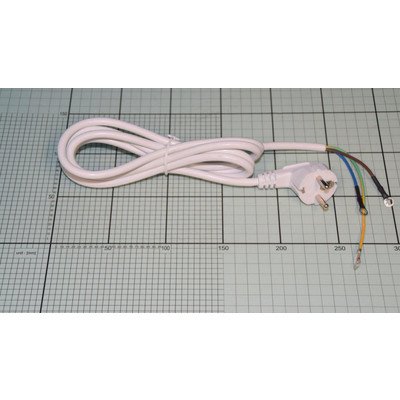

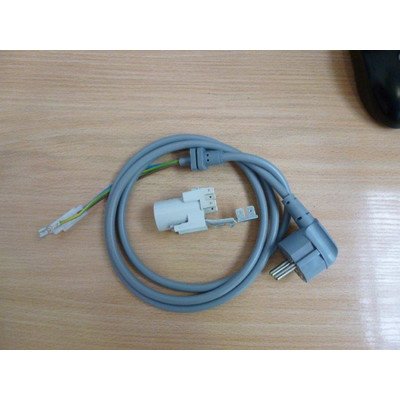

- przewód zasilający z wtyczką albo przewód przeznaczony do podłączenia w puszce zaciskowej;

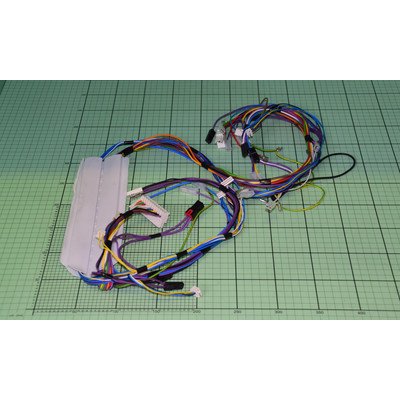

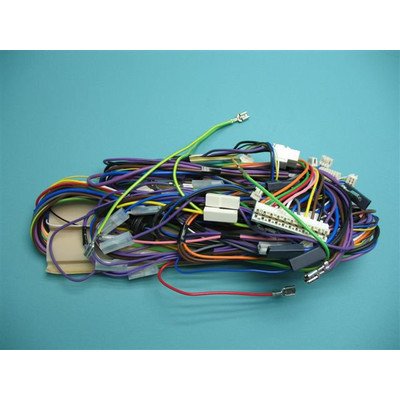

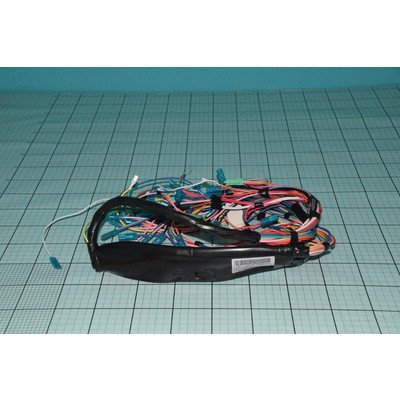

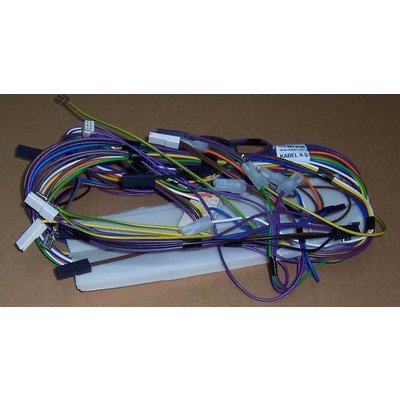

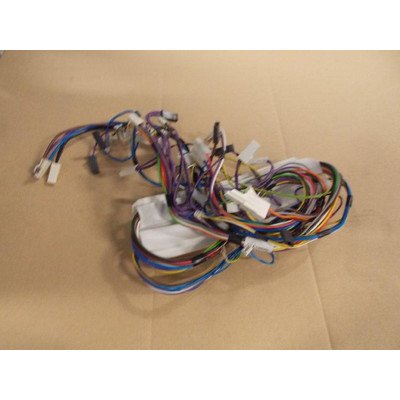

- kompletna wiązka urządzenia;
- wiązka drzwiowa prowadzona przez obszar zawiasów;
- wiązka modułu, pompy, silnika, dozownika lub wyświetlacza;

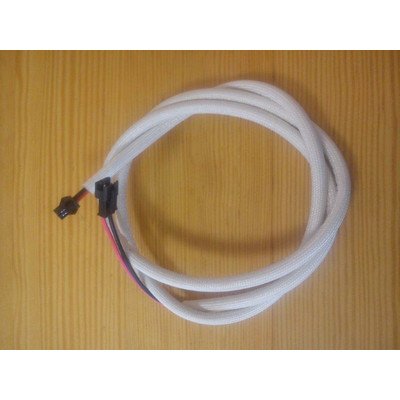

- pojedynczy przewód połączeniowy albo odcinek z fabrycznymi złączami.
Wiązka nie jest tylko zbiorem przewodów o takim samym wyglądzie. Liczą się jej długość, przekrój żył, sposób prowadzenia, rodzaj końcówek, blokady złączy, ekranowanie oraz przypisanie poszczególnych obwodów.
Objawy uszkodzenia okablowania
Jeden objaw nie wskazuje automatycznie na wiązkę. Najpierw ustal, czy problem dotyczy całego zasilania, jednego obwodu, czy połączenia zależnego od położenia drzwi.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Zmywarka nie reaguje na przycisk | brak napięcia w instalacji, uszkodzony przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik, moduł lub wiązka | gniazdo i zabezpieczenie, wtyczkę, wejście przewodu, widoczne ślady przegrzania | Jeżeli zasilanie dociera do urządzenia, ale nie do kolejnego punktu obwodu, szukaj przerwy zgodnie ze schematem konkretnego modelu. |
| Zmywarka uruchamia się tylko przy określonym kącie drzwi | przełamana żyła w wiązce drzwiowej, luźne złącze, uszkodzony zamek lub mikrostyk | wiązkę w strefie zgięcia, ciągłość przewodów przy różnych położeniach drzwi | Zmiana wyniku podczas delikatnego poruszania drzwiami silnie wskazuje na uszkodzenie połączenia, ale nie rozstrzyga, czy uszkodzona jest żyła, złącze czy przełącznik. |
| Działa panel, ale pompa, grzałka albo dozownik nie | uszkodzony element wykonawczy, przerwa w wiązce, wysunięty pin, uszkodzenie modułu | złącza obu końców obwodu, przewód od modułu do elementu oraz sam element | Jeżeli element ma prawidłowy pomiar, a obwód nie ma ciągłości, naprawy wymaga wiązka lub złącze. |
| Program przerywa albo zmywarka resetuje się | luźny styk, nadpalone złącze, pękająca żyła, wilgoć, problem z modułem lub zasilaniem | zaciski, wiązkę przy zawiasach, ślady wody, nadtopienia i powtarzalność usterki przy ruchu drzwi | Przerywany kontakt może nie zostać wykryty zwykłym pomiarem wykonanym w jednej pozycji. |
| Pojawia się błąd czujnika lub elementu wykonawczego | uszkodzony czujnik lub pompa, przerwa albo zwarcie w przewodach, nieprawidłowe złącze | schemat modelu, złącza, ciągłość i ewentualne zwarcie do obudowy | Kod błędu wskazuje obwód lub warunek pracy, a nie zawsze część do wymiany. |
| Widać przypalenie, stopioną izolację albo korozję | przeciążenie, luźny styk, zalanie, zwarcie lub przegrzanie połączenia | przyczynę uszkodzenia, sąsiednie przewody, moduł i element podłączony do obwodu | Nie montuj nowej wiązki bez ustalenia przyczyny. Zwarcie mogło uszkodzić również moduł albo odbiornik. |
Wiązka drzwiowa: dlaczego oględziny mogą nie wystarczyć?
Przewody prowadzone przy zawiasach wielokrotnie zginają się podczas otwierania i zamykania drzwi. Żyła może być pęknięta wewnątrz izolacji, mimo że z zewnątrz widać jedynie białą linię, spłaszczenie albo niewielkie przetarcie. Usterka może ujawniać się wyłącznie przy określonym kącie drzwi.
Jeżeli panel gaśnie, pompa zatrzymuje się albo zmywarka traci informację o zamknięciu drzwi podczas ruchu frontu, porównaj zachowanie urządzenia z położeniem wiązki. Równocześnie sprawdź blokadę drzwi i mikrostyk, ponieważ podobne objawy może powodować brak prawidłowego przełączenia zamka.
Jak sprawdzić wiązkę miernikiem?
Pomiar ciągłości ma sens po odłączeniu zmywarki od zasilania i rozłączeniu badanego przewodu od modułu oraz elementu, jeśli jest to wymagane przez schemat. Nie mierz rezystancji przewodu, gdy do obwodu pozostaje podłączona elektronika, kondensator lub element mogący zafałszować wynik.
- Odczytaj schemat albo oznaczenia złączy właściwe dla konkretnego modelu.
- Zidentyfikuj oba końce badanej żyły; nie zakładaj, że kolejność pinów jest taka sama w podobnych wiązkach.
- Ustaw multimetr na ciągłość lub najniższy zakres rezystancji.
- Zmierz przewód od końcówki do końcówki. Prawidłowy wynik powinien wskazywać połączenie o małej rezystancji, a odczyt przerwy oznacza brak ciągłości w badanym torze.
- Powtórz pomiar, delikatnie poruszając drzwiami albo wiązką w miejscu zginania.
- Sprawdź także, czy między żyłą a metalową obudową albo inną żyłą nie ma niepożądanego zwarcia, jeżeli schemat i konstrukcja urządzenia przewidują taki test.
Sygnał dźwiękowy miernika potwierdza tylko przewodzenie w warunkach pomiaru. Nie potwierdza poprawnego kontaktu pod obciążeniem, odporności na drgania ani prawidłowej izolacji przy napięciu roboczym. Bardzo mała rezystancja może być również wynikiem zwarcia między obwodami, dlatego punkty pomiarowe muszą wynikać ze schematu.
Wartości rezystancji pomp, zaworów, grzałek i czujników są zależne od modelu oraz warunków pomiaru. Nie używaj uniwersalnej wartości dla całej kategorii. Jeżeli przewód jest sprawny, przejdź do sprawdzenia elementu podłączonego do danego obwodu, jego złącza i modułu sterującego.
Diagnostyka napięcia podczas pracy oraz pomiary w obwodach sieciowych są przeznaczone dla wykwalifikowanego serwisanta lub elektryka. Przed zdjęciem pokryw odłącz zmywarkę od zasilania, a przy połączeniu stałym wyłącz właściwe zabezpieczenie i potwierdź brak napięcia odpowiednim przyrządem. Nie zwieraj przewodów, nie omijaj blokady drzwi i nie uruchamiaj urządzenia z odsłoniętymi połączeniami bez procedury serwisowej.
Dostęp do przewodów i wymiana
Miejsce dostępu zależy od rodzaju części:
- do przewodu zasilającego zwykle uzyskuje się dostęp przy dolnej osłonie, puszce zaciskowej albo wejściu przewodu do obudowy;
- do wiązki drzwiowej często trzeba zdjąć zewnętrzny panel drzwi i osłony prowadzące przewody przy zawiasie;
- do wiązek modułu, pompy lub silnika może być konieczne zdjęcie cokołu, dolnej osłony albo wysunięcie zmywarki z zabudowy;
- kompletna wiązka może być mocowana klipsami do zbiornika, podstawy lub drzwi, dlatego przed demontażem warto wykonać zdjęcia przebiegu przewodów i złączy.
Przy wymianie:
- Odłącz zasilanie, zamknij dopływ wody i zabezpiecz urządzenie przed przypadkowym uruchomieniem.
- Oznacz złącza, jeśli ich kształt nie uniemożliwia pomyłki. Nie ciągnij za przewody — zwalniaj blokady i chwytaj za obudowę wtyku.
- Porównaj nową wiązkę ze starą: liczbę żył, długość, prowadzenie, końcówki, uchwyty i zabezpieczenia przed przetarciem.
- Poprowadź przewody dokładnie w fabrycznych uchwytach. Nie dopuść do przycięcia wiązki przez blachę, zawias, pompę ani podstawę urządzenia.
- Zamocuj przewód zasilający w odciążeniu mechanicznym. Samo skręcenie żył nie zabezpiecza kabla przed wyrwaniem.
- Po montażu sprawdź ciągłość obwodów bez napięcia, kompletność uziemienia i prawidłowe osadzenie złączy.
- Wykonaj próbny program, obserwując pracę urządzenia, reakcję na drzwi, ewentualne błędy, nagrzewanie przewodów i wycieki.
Naprawa pojedynczej żyły może być uzasadniona tylko wtedy, gdy znany jest przebieg obwodu, można zachować właściwy przekrój i izolację oraz odtworzyć zabezpieczenie przed zginaniem. W wiązce pracującej przy zawiasie zwykłe skręcenie przewodów lub przypadkowe lutowanie bez odtworzenia elastyczności może spowodować ponowne pęknięcie. Przy nadpaleniu, zalaniu, kilku uszkodzonych żyłach albo niepewnym pinoucie bezpieczniejsza jest wymiana kompletnej wiązki zgodnej z urządzeniem.
Jak dobrać przewód lub wiązkę do zmywarki?
Nie wybieraj części wyłącznie po zdjęciu, liczbie pinów albo podobnej nazwie. Identyczne złącze może występować w różnych obwodach, a niewielka różnica długości lub prowadzenia może powodować naprężenie przewodów i ich ponowne uszkodzenie.
Przed zakupem przygotuj:
- pełne oznaczenie modelu zmywarki z tabliczki znamionowej;
- numer produkcyjny, serwisowy lub wariant urządzenia wymagany przez producenta;
- numer części odczytany ze starej wiązki albo dokumentacji;
- zdjęcia obu końców uszkodzonej części, złączy, mocowań i miejsca prowadzenia;
- informację, czy chodzi o przewód zasilający, wiązkę drzwi, wiązkę modułu, pompy, silnika, dozownika lub wyświetlacza.
Dla przykładowych rodzin urządzeń mogą być wymagane różne identyfikatory: pełny E-Nr z końcówką /xx dla Bosch i Siemens, pełny PNC / Prod.No. dla Electrolux, AEG i Zanussi, numer serwisowy dla Whirlpool, Bauknecht, Indesit i Hotpoint, model oraz Product No. dla Beko i Grundig, a także model i właściwy kod produktu dla innych producentów. Sam skrócony model może nie rozróżniać wariantu technicznego.
Najbezpieczniejszy następny krok to odczytanie tabliczki znamionowej, sprawdzenie numeru oryginalnego na wiązce i porównanie przebiegu przewodów ze zdjęciami części. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki oraz złączy uszkodzonej wiązki do weryfikacji.
Przy problemach z modułem lub przewodem komunikacyjnym pomocne może być porównanie części z kategorią wiązki elektroniki i przewody modułu do zmywarki. Jeżeli diagnostyka wskazuje na płytę sterującą, sprawdź także moduły sterujące i programatory do zmywarki, ale nie wymieniaj modułu bez wcześniejszego wykluczenia przerwy, zwarcia i uszkodzenia złącza.
FAQ
Czy brak uruchomienia zmywarki oznacza uszkodzony przewód zasilający?
Nie. Najpierw trzeba wykluczyć brak napięcia w gniazdku, wyłączone zabezpieczenie, uszkodzony wyłącznik, filtr przeciwzakłóceniowy, złącze wejściowe i moduł. Przewód zasilający jest prawdopodobną przyczyną dopiero wtedy, gdy oględziny albo pomiar potwierdzą uszkodzenie jego żył, wtyczki lub zacisków.
Czy można sprawdzić wiązkę bez wyjmowania zmywarki z zabudowy?
Oględziny przewodu zasilającego i dostępnych złączy często są możliwe bez wysuwania urządzenia. Do sprawdzenia wiązki podstawy, pompy lub przewodów prowadzonych przy zawiasach może być jednak potrzebny dostęp od dołu, od frontu albo po wysunięciu zmywarki. Zakres demontażu zależy od konstrukcji konkretnego modelu.
Czy ciągłość przewodu potwierdza, że wiązka jest sprawna?
Nie w pełnym zakresie. Pomiar wykonany w jednej pozycji może nie wykryć przerwy pojawiającej się przy zginaniu. Nie ocenia też poprawności styku pod obciążeniem ani wszystkich możliwych zwarć. Dlatego przewód należy badać przy ruchu elementów i porównać wynik ze schematem urządzenia.
Czy można naprawić jeden przełamany przewód zamiast wymieniać całą wiązkę?
Czasami tak, ale naprawa musi zachować przekrój, izolację, kolejność obwodu i elastyczność w miejscu zginania. Przy kilku uszkodzonych żyłach, nadpaleniu, zalaniu lub niepewnym przypisaniu pinów wymiana kompletnej wiązki ogranicza ryzyko kolejnej awarii.
Czy podobna wiązka z innym numerem będzie pasować?
Nie można tego założyć na podstawie wyglądu. Różnice mogą dotyczyć długości, uchwytów, przekroju żył, kolejności pinów, wersji modułu albo oprogramowania urządzenia. Zgodność potwierdź po pełnym oznaczeniu zmywarki i numerze części.
