Pompy myjące/spustowe do zmywarek
Pompy myjące i spustowe do zmywarek Electrolux odpowiadają odpowiednio za obieg wody przez ramiona spryskujące oraz opróżnianie komory. Brak natrysku, buczenie, nietypowy hałas lub woda pozostająca po programie nie przesądzają jednak o awarii pompy. Przed zakupem sprawdź drożność układu i dobierz część według pełnego numeru PNC z tabliczki znamionowej.
Pompa myjąca a pompa spustowa – jak ich nie pomylić?
Pompa myjąca, nazywana również obiegową, zasysa wodę znajdującą się już w misie zmywarki i tłoczy ją do ramion spryskujących. Nie odpowiada za pobieranie wody z instalacji – robi to elektrozawór dopływowy. W zależności od konstrukcji pompa obiegowa może występować jako sam silnik z turbiną albo jako większy zespół połączony z grzałką, czujnikami lub przewodami układu wodnego.

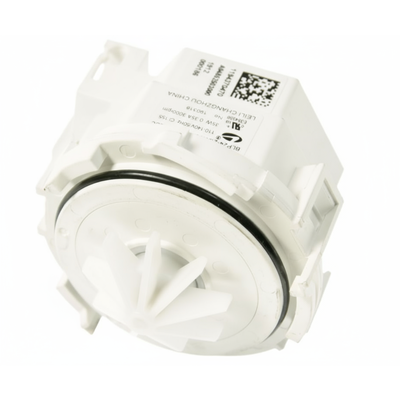

Pompa spustowa, odpływowa lub opróżniająca, usuwa wodę z misy do węża odpływowego i kanalizacji. Jest zwykle mniejsza od pompy myjącej i pracuje między etapami programu oraz po jego zakończeniu.
| Objaw | Pierwsze podejrzenia | Co pozwala je rozróżnić |
| Woda pozostaje w komorze | filtr, wirnik pompy spustowej, wąż, syfon, czujnik poziomu, pompa | Sprawdź, czy pompa pracuje i czy woda wypływa z węża mocnym strumieniem. Sam dźwięk silnika nie potwierdza prawidłowego przepływu. |
| Zmywarka pobiera wodę, ale nie rozpoczyna natrysku | pompa myjąca, kondensator silnika, przewody, moduł, niewłaściwy poziom wody | Jeżeli woda znajduje się w komorze, lecz ramiona nie ruszają i nie słychać intensywnego szumu obiegu, problem dotyczy fazy mycia, a nie dopływu. |
| Pompa buczy, ale nie rusza | zablokowany wirnik, uszkodzony kondensator w odpowiednim typie silnika, zużyte łożyskowanie lub uzwojenie | Swobodny ruch wirnika nie wyklucza uszkodzenia występującego dopiero pod obciążeniem. Kondensator występuje tylko w wybranych konstrukcjach. |
| Naczynia są niedomyte | zatkane ramiona, zabrudzone filtry, złe ułożenie naczyń, za mało wody, brak grzania, słaby obieg | Najpierw oceń drożność otworów natryskowych i obrót ramion. Sprawdź również, czy podczas mycia woda jest ogrzewana. |
| Pompa odpływowa pracuje bez przerwy | woda w podstawie i aktywne zabezpieczenie przeciwzalaniowe, czujnik poziomu, przewody lub sterowanie | Ciągła praca pompy przy pustej komorze częściej wskazuje na reakcję zabezpieczenia lub błędny sygnał poziomu niż na niedrożny odpływ. |
| Słychać chrobotanie lub terkotanie | szkło, pestka, kość lub inny przedmiot przy wirniku; uszkodzona turbina | Po odłączeniu urządzenia sprawdź dostępną komorę pompy. Nie obracaj wirnika narzędziem, które może uszkodzić łopatki. |
Zmywarka Electrolux nie wypompowuje wody – kolejność diagnostyki
- Przerwij program i odłącz zasilanie. Zakręć dopływ wody, jeżeli urządzenie będzie wysuwane z zabudowy lub rozbierane.
- Ustal, ile wody pozostało. Niewielka ilość w zagłębieniu pod filtrami może być normalna. Problemem jest woda przykrywająca płaskie sito lub pozostająca w całej komorze.
- Wyjmij i wyczyść filtry. Resztki jedzenia, szkło i fragmenty etykiet mogą ograniczać odpływ albo dostać się do wirnika. Odpowiednie elementy znajdziesz w kategorii sita i filtry do zmywarek Electrolux.
- Skontroluj komorę pompy. Usuń wodę gąbką lub strzykawką. Jeśli instrukcja konkretnej zmywarki przewiduje zdejmowaną osłonę wirnika, sprawdź, czy nie ma pod nią ciała obcego. Wirnik może poruszać się skokowo ze względu na konstrukcję silnika; taki opór nie musi oznaczać zatarcia.
- Sprawdź wąż odpływowy i syfon. Wąż nie może być zagięty, zgnieciony ani zatkany. Odłączony od syfonu koniec można skierować do odpowiednio dużego naczynia i obserwować odpływ podczas krótkiego polecenia anulowania programu. Zabezpiecz wąż przed wyrwaniem i rozlaniem gorącej wody.
- Porównaj dźwięk z przepływem. Buczenie bez wypływu wskazuje na blokadę wirnika, niedrożność albo mechaniczną niesprawność pompy. Prawidłowy wypływ przy powracającym błędzie kieruje diagnostykę także w stronę układu pomiaru poziomu, jego przewodu ciśnieniowego, wiązki i sterowania.
Jeśli wąż jest uszkodzony, spękany albo trwale zablokowany, sprawdź węże do zmywarek Electrolux. Nie wydłużaj odpływu przypadkowymi przewodami o innej średnicy i nie układaj go w sposób sprzyjający cofaniu lub samoczynnemu wysysaniu wody.
Zmywarka pobiera wodę, ale nie myje – jak sprawdzić pompę obiegową?
Najpierw potwierdź, że problem zaczyna się po prawidłowym pobraniu wody. Jeżeli komora pozostaje sucha, przyczyny należy szukać między innymi w zaworze dopływowym, wężu AquaStop, zasilaniu wodą lub pomiarze poziomu, a nie w pompie myjącej.
Gdy woda została pobrana, ale nie ma natrysku:
- sprawdź, czy ramiona spryskujące obracają się swobodnie i nie są blokowane przez naczynia;
- oczyść otwory natryskowe oraz filtry;
- posłuchaj, czy po napełnieniu pojawia się intensywny szum obiegu, samo buczenie czy całkowita cisza;
- oceń, czy złącza pompy i przewody nie są przegrzane, skorodowane lub poluzowane;
- sprawdź turbinę i kanały wodne pod kątem ciał obcych, osadu oraz uszkodzonych łopatek;
- przy słabym natrysku uwzględnij zbyt niski poziom wody, nieszczelne połączenie hydrauliczne, zużytą turbinę i problem z grzaniem.
Niedomyte naczynia nie są samodzielnym dowodem uszkodzenia pompy. Jeżeli ramiona pracują, ale woda pozostaje zimna, diagnostyka powinna objąć grzałkę, zabezpieczenia termiczne, czujnik temperatury i sterowanie. W części modeli grzałka jest zespolona z pompą, lecz nie oznacza to, że cały zespół należy wymieniać bez pomiarów.
Pomiar uzwojenia, kondensatora i zasilania
Pompę odłącz od instalacji urządzenia przed pomiarem rezystancji. Test ciągłości między zaciskami może wykazać przerwę w uzwojeniu, ale skończona rezystancja nie potwierdza pełnej sprawności. Nie ujawnia zwarć międzyzwojowych, spadku momentu, zacinania po rozgrzaniu ani problemów hydraulicznych. Wartości rezystancji różnią się zależnie od rodzaju pompy, dlatego należy je porównywać z dokumentacją określonego zespołu.
W pompach z jednofazowym silnikiem asynchronicznym może występować zewnętrzny kondensator rozruchowy lub pracy. Po bezpiecznym rozładowaniu i odłączeniu należy zmierzyć jego pojemność, a wynik porównać z wartością nadrukowaną na obudowie. Wyraźnie zaniżona pojemność może powodować buczenie i brak startu silnika. Nie stosuj tej procedury do pomp elektronicznie komutowanych lub sterowanych falownikiem, które nie mają takiego kondensatora.
Pomiar rezystancji izolacji wymaga odpowiedniego miernika i znajomości dopuszczalnych parametrów części. Próba obecności napięcia podczas pracy jest wykonywana na działającym urządzeniu i stwarza ryzyko porażenia. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Jeżeli podczas przewidzianej fazy pompa otrzymuje właściwe zasilanie, lecz nie rusza mimo braku blokady, podejrzenie pompy jest uzasadnione. Brak zasilania wymaga sprawdzenia wiązki, złączy, sygnałów czujników i modułu sterującego. Nie wymieniaj modułu wyłącznie dlatego, że pompa pozostaje nieruchoma.
Kody i20, i30 i i50 – czy wskazują uszkodzoną pompę?
Znaczenie alarmów zależy od platformy elektronicznej i pełnego PNC zmywarki. W dokumentacji rodziny Electrolux EDW500 kod i20 oznacza przekroczenie czasu odpompowania, ale lista możliwych przyczyn obejmuje więcej niż samą pompę.
| Kod i zakres | Znaczenie | Co sprawdzić przed zakupem pompy |
| i20 w rodzinie EDW500 | Układ nie uzyskał sygnału pustej misy po dwóch fazach odpompowania | Filtry, komorę wirnika, wąż, syfon, drożność układu ciśnieniowego, czujnik poziomu, przewody, pompę i sterowanie. |
| i30 | Zadziałanie zabezpieczenia przeciwzalaniowego | Wodę w podstawie, wyciek z misy, przewodów, pompy i uszczelnień oraz działanie pływaka. Ciągła praca pompy jest tu reakcją ochronną. |
| i50 w rodzinie EDW500 | Błąd sterowania silnikiem pompy myjącej, w tej platformie związany ze zwartym triakiem | Moduł, przewody i pompę. Nie interpretuj kodu jako automatycznego polecenia wymiany pompy obiegowej. |
W nowszych rodzinach dokładne podkody i50 mogą oznaczać inne nieprawidłowości obwodu silnika. Właściwą tabelę błędów należy dobrać do PNC, platformy oraz dokumentacji serwisowej danego wykonania.
Dostęp i wymiana pompy w zmywarce Electrolux
Przed demontażem odłącz zmywarkę od sieci, zakręć wodę, opróżnij misę i zabezpiecz podłogę. Po wysunięciu urządzenia trzeba również uważać na przewód zasilający, wąż dopływowy, odpływ oraz ostre krawędzie obudowy.
W części konstrukcji dostęp do pompy spustowej uzyskuje się od spodu: po wyjęciu filtrów i osuszeniu misy demontuje się dolną osłonę lub tacę podstawy, odłącza złącze elektryczne, zwalnia blokadę i obraca korpus pompy w gnieździe misy. W innych modelach dostęp może prowadzić przez dolną maskownicę od frontu. Nie należy przyjmować liczby śrub, kierunku obrotu ani sposobu ułożenia urządzenia bez sprawdzenia instrukcji właściwej dla PNC.
Pompa myjąca jest większa i zwykle wymaga dostępu do podstawy urządzenia. Może być połączona z misą oraz obiegiem natrysku gumowymi przewodami i obejmami, a w niektórych wersjach tworzy zespół z grzałką. Przed odłączaniem wykonaj zdjęcia ułożenia wiązki, oznacz złącza i przygotuj się na wypływ resztek wody.
Podczas montażu:
- oczyść powierzchnię gniazda i skontroluj uszczelkę;
- nie skręcaj gumowych przewodów ani nie zaciskaj obejmy poza wyznaczonym miejscem;
- poprowadź wiązkę z dala od ruchomych części, grzałki i ostrych krawędzi;
- sprawdź blokadę korpusu pompy oraz wszystkie rozłączone połączenia;
- przed pełnym wsunięciem zmywarki wykonaj kontrolowany test odpływu i obiegu, obserwując podstawę pod kątem przecieków.
Czy wymieniać całą pompę, czy zastosować zestaw naprawczy?

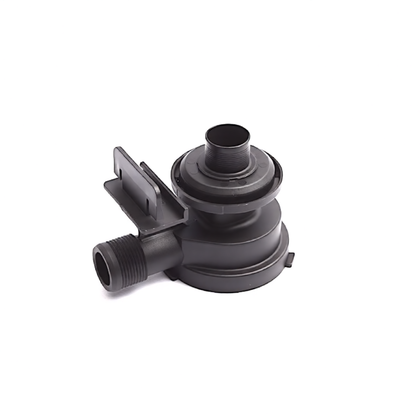

Osobno mogą występować turbiny, wirniki, uszczelnienia, obudowy lub kondensatory, ale możliwość naprawy zależy od budowy konkretnej pompy. Zestaw naprawczy do pompy ma sens tylko wtedy, gdy jest katalogowo przeznaczony do danego numeru zespołu, a uzwojenie i łożyskowanie silnika pozostają sprawne.
Wymiana samego wirnika nie rozwiąże problemu, jeśli silnik ma luzy, przegrzane uzwojenie lub nieszczelność w miejscu, którego zestaw nie obejmuje. Z kolei sprawnej kompletnej pompy nie warto wymieniać, gdy przyczyną jest jedynie obcy przedmiot, uszkodzony przewód albo kondensator o niewłaściwej pojemności.
Jak dobrać pompę do zmywarki Electrolux?
Podstawą doboru jest pełny numer PNC / Prod.No., a nie wyłącznie nazwa modelu lub wygląd starej pompy. Tabliczka znamionowa zmywarki znajduje się zazwyczaj na krawędzi albo w rogu drzwi. Przepisz cały PNC wraz z cyframi wariantu występującymi po numerze podstawowym.
Przy porównywaniu części znaczenie mogą mieć:
- numer katalogowy kompletnej pompy lub zestawu naprawczego;
- rodzaj pompy: myjąca, spustowa albo zespół pompy z grzałką;
- typ sterowania silnika i obecność kondensatora;
- kształt przyłączy hydraulicznych, uszczelnienie oraz sposób blokowania w misie;
- liczba i układ styków złącza;
- mocowanie, wymiary oraz wersja konstrukcyjna zmywarki;
- w zespołach elektronicznych zgodność sterowania i ewentualne wymagania konfiguracyjne.
Podobna obudowa lub pasująca wtyczka nie potwierdzają zgodności. Przed zamówieniem odczytaj pełny PNC z tabliczki, a w razie wątpliwości przygotuj również zdjęcie oznaczeń starej pompy i jej złączy.
FAQ – pompy do zmywarek Electrolux
Czy kod i20 oznacza, że trzeba wymienić pompę spustową?
Nie. Kod informuje o problemie z uzyskaniem prawidłowego odpływu lub sygnału pustej misy. Przyczyną może być pompa, ale również filtr, ciało obce, wąż, syfon, czujnik poziomu, jego układ ciśnieniowy, przewody albo sterowanie.
Jak sprawdzić pompę spustową bez jej wymontowania?
Po odłączeniu zasilania można oczyścić filtry i dostępną komorę wirnika, a następnie sprawdzić drożność węża. Podczas polecenia odpompowania obserwuje się dźwięk pompy i strumień wody. Pełna diagnostyka elektryczna wymaga odłączenia pompy lub pomiarów serwisowych.
Dlaczego pompa buczy, ale zmywarka nie rozpoczyna mycia?
Możliwa jest blokada turbiny, zużycie mechaniczne albo problem z kondensatorem w silniku, który jest w niego wyposażony. Przyczyną może być także zbyt niski poziom wody. Samo buczenie nie rozstrzyga, czy należy wymienić kompletną pompę.
Czy pompę myjącą można sprawdzić omomierzem?
Pomiar może wykazać przerwę w uzwojeniu, ale prawidłowa ciągłość nie potwierdza sprawności pod obciążeniem. Nie wykrywa między innymi słabego momentu, zużytej turbiny, zacinania na gorąco ani usterki elektronicznego sterownika silnika.
Czy pompa myjąca odpowiada za pobieranie wody?
Nie. Pompa obiegowa tłoczy wodę znajdującą się w zmywarce do ramion spryskujących. Za dopuszczenie wody z instalacji odpowiada zawór dopływowy, zwykle współpracujący z układem kontroli poziomu.
Gdzie znaleźć numer potrzebny do dobrania pompy Electrolux?
Odczytaj pełny PNC / Prod.No. z tabliczki znamionowej umieszczonej na krawędzi lub w rogu drzwi zmywarki. Sam model może obejmować kilka wykonań z różnymi pompami.
