Elementy montażowe do pralek Electrolux
Elementy montażowe do pralek Electrolux obejmują wsporniki, obejmy, pierścienie, zaciski, śruby, podkładki i zestawy instalacyjne. Ich wymiana może być potrzebna po wykryciu luzu, ocierania, wycieku lub niestabilności urządzenia. Przed zakupem sprawdź nie tylko wygląd części, lecz także jej miejsce montażu, wymiary, sposób mocowania i zgodność z pełnym numerem PNC pralki.
Jaką funkcję pełnią elementy montażowe w pralce?
Elementy montażowe nie tworzą jednego układu. Mocują silnik, pompę, koło pasowe, przewody, węże, fartuch drzwi, łożyskowanie, części obudowy lub front meblowy. Do tej grupy należą między innymi wsporniki, pierścienie sprężynowe, opaski, klipsy, zaciski, śruby, podkładki, kołnierze i zestawy do ustawiania urządzeń w zabudowie albo w słupku.
Niewielki klips może zapobiegać ocieraniu węża o bęben, a prawidłowo osadzony pierścień utrzymuje krawędź fartucha w rowku. Z kolei śruba koła pasowego lub wspornik silnika przenoszą znaczne obciążenia podczas wirowania. Z tego powodu nie należy zastępować ich przypadkowymi elementami o podobnym wyglądzie.
Objawy uszkodzonego lub źle zamontowanego mocowania
| Objaw | Co może być nieprawidłowe | Co wykluczyć przed zakupem |
| Stukanie albo brzęczenie podczas wirowania | poluzowana osłona, wspornik, obejma przewodu, śruba lub podkładka | niewyważony wsad, kontakt obudowy ze ścianą, niewypoziomowanie, zużyte amortyzatory lub łożyska |
| Woda przy drzwiach | zsunięty fartuch, źle ułożona obejma, uszkodzony pierścień mocujący | rozcięcie fartucha, zabrudzenie szyby i uszczelki, wyciek z dozownika lub węża położonego wyżej |
| Pasek zsuwa się albo koło pasowe pracuje nierówno | poluzowana śruba, niewłaściwa podkładka, uszkodzone osadzenie koła | zużyty pasek, pęknięte koło, luz łożyskowania lub uszkodzenie osi bębna |
| Wąż lub wiązka ociera o ruchomy element | pęknięty klips, uchwyt albo wspornik | błędne poprowadzenie przewodu po wcześniejszej naprawie, deformację węża lub przemieszczanie się zbiornika |
| Suszarka ustawiona na pralce przesuwa się | nieodpowiedni, niekompletny lub źle zamontowany łącznik | nierówne podłoże, brak wypoziomowania i niezgodność wymiarów obu urządzeń |
| Front pralki do zabudowy opada lub ociera | zużyty zawias, wzmocnienie, płytka mocująca albo kompensator luzu | poluzowane mocowanie frontu meblowego, jego nadmierną masę lub nieprawidłową regulację |
Silne drgania nie są samodzielnym dowodem uszkodzenia wspornika czy śruby. Jeżeli pojawiają się tylko przy pojedynczym ciężkim elemencie albo bardzo małym wsadzie, przyczyną może być problem z wyważeniem. Gdy występują na różnych programach i z prawidłowym wsadem, warto przejść do kontroli zawieszenia, łożyskowania oraz mocowań.
Jak sprawdzić mocowania bez zgadywania?
Przed oględzinami odłącz pralkę od zasilania, zakręć dopływ wody i usuń wodę, która może pozostać w naprawianym przewodzie lub obudowie pompy. Urządzenie ustaw stabilnie. Jeżeli dostęp wymaga przechylenia albo położenia pralki, trzeba wcześniej sprawdzić instrukcję właściwego modelu i zabezpieczyć ją przed przewróceniem. Nie opieraj ciężaru zbiornika na silniku, pompie ani przewodach.
Oględziny mechaniczne
- Ustal, w której fazie programu występuje objaw: przy poborze lub odpompowywaniu wody, wolnym obrocie bębna czy dopiero podczas wirowania.
- Obejrzyj mocowanie oraz część, do której jest przytwierdzone. Szukaj pęknięć, deformacji, korozji, owalnego otworu, uszkodzonego gwintu i jasnych śladów tarcia.
- Sprawdź, czy pod śrubą znajduje się przewidziana podkładka lub element ustalający. Brakującej części nie należy zastępować dowolnym odpowiednikiem bez potwierdzenia wymiaru i zastosowania.
- Delikatnie oceń luz wspornika i zamocowanego podzespołu. Ruch samego zespołu zawieszonego elastycznie może być prawidłowy, ale przemieszczanie się wspornika względem jego punktów przykręcenia wskazuje na problem z mocowaniem.
- Przy obejmach fartucha i węży sprawdź cały obwód. Pierścień powinien leżeć w przeznaczonym rowku, a guma nie może być podwinięta, skręcona ani przecięta.
Jeżeli śruba jest dokręcona, ale połączenie nadal ma luz, wymiana samej śruby może nie pomóc. Przyczyną bywa wyrobiony otwór wspornika, uszkodzony gwint, pęknięta podkładka, zdeformowane koło albo zużyta powierzchnia osadzenia. Nie należy powiększać śruby, przewiercać mocowania ani dodawać przypadkowych podkładek bez oceny konstrukcji.
Rozróżnienie źródła hałasu napędu
Po odłączeniu zasilania można powoli obrócić bęben ręką i obserwować koło pasowe. Koło powinno pracować w swojej płaszczyźnie, bez wyraźnego kołysania względem osi. Sprawdź też, czy pasek biegnie po środku bieżni i czy nie ma śladów ocierania.
Zdjęcie paska pozwala osobno obrócić bęben oraz silnik. Jeśli hałas pozostaje po stronie bębna, podejrzenie przesuwa się w stronę łożyskowania, ciała obcego lub osadzenia koła. Jeżeli źródłem jest silnik, należy skontrolować jego łożyska, szczotki w odpowiednich wersjach napędu oraz mocowanie. Taki test pomaga zlokalizować dźwięk, ale nie potwierdza jeszcze, że wspornik jest sprawny pod obciążeniem.
Dostęp do wsporników, obejm i śrub
Droga demontażu zależy od konstrukcji pralki oraz położenia części:
- zdjęcie blatu zwykle odsłania górne uchwyty, dozownik, część wiązek i niektóre mocowania obudowy;
- tylna osłona może zapewniać dostęp do koła pasowego, paska i wybranych mocowań silnika;
- uchwyty pompy, klipsy dolnych węży i dolne mocowania zawieszenia bywają dostępne od spodu, przez cokół albo po zdjęciu przedniej części obudowy;
- w pralkach ładowanych od góry dostęp do obejm i mocowań zbiornika często prowadzi przez panele boczne;
- zewnętrzną obejmę fartucha pralki frontowej można w wielu konstrukcjach zdjąć przez otwór drzwiowy, natomiast dostęp do pierścienia wewnętrznego zależy od budowy frontu i zbiornika.
Przed rozłączeniem uchwytów przewodów wykonaj zdjęcia ich przebiegu. Klips powinien po montażu utrzymywać wiązkę lub wąż z dala od koła pasowego, silnika, przeciwwagi i ruchomego zbiornika. Nie pozostawiaj luźnego przewodu tylko dlatego, że nie dotyka części podczas postoju — po rozpoczęciu wirowania zbiornik zmienia położenie.
Montaż obejmy fartucha i kontrola szczelności
Jeżeli wyciek wynika ze zsunięcia fartucha, obejrzyj również samą gumę. Rozdarcie, trwałe odkształcenie rantu albo uszkodzony króciec odpływowy oznaczają, że sama nowa obejma nie przywróci szczelności. W takim przypadku potrzebna jest wymiana fartucha odpowiedniego do danego wariantu pralki.
Przed założeniem pierścienia oczyść rowek z osadu i resztek detergentu. Ustaw fartuch zgodnie ze znacznikami montażowymi, jeśli występują w danym wykonaniu, oraz skieruj otwory odpływowe i króćce tak jak w części zdemontowanej. Dopiero wtedy ułóż pierścień na całym obwodzie. Sprężyna lub zamek obejmy nie mogą pozostawać poza rowkiem ani naprężać gumy jednostronnie.
Nie stosuj przypadkowego kleju lub uszczelniacza. Niektóre warianty fartuchów mają dodatkowy króciec wymagający procedury określonej dla konkretnego modelu, podczas gdy inne uszczelniają się przez dopasowanie gumy i obejmy. Niewłaściwy preparat może utrudnić ponowny demontaż albo uszkodzić elastomer.
Po złożeniu wykonaj próbę na programie pobierającym niewielką ilość wody i obserwuj połączenie z zewnątrz. Nie wkładaj rąk do pracującego urządzenia. Jeżeli jest sucho, przeprowadź dalszą próbę z prawidłowo rozłożonym wsadem i sprawdź, czy fartuch nie zsuwa się podczas ruchu zbiornika.
Wymiana śruby lub wspornika
Nowy element zamontuj w tej samej orientacji co część pierwotna. Powierzchnie styku powinny być czyste, niepopękane i bez deformacji. Śrubę najpierw wkręć ręcznie, aby nie uszkodzić gwintu. Nie ma jednego momentu dokręcania właściwego dla wszystkich mocowań: zależy on od średnicy, materiału, rodzaju połączenia i dokumentacji urządzenia.
Jeżeli producent przewidział środek zabezpieczający gwint, podkładkę lub śrubę jednorazową, trzeba zachować tę samą technologię. Nie zastępuj jej silikonem, lakierem ani przypadkowym klejem. Przy mocowaniu koła pasowego sprawdź także jego otwór centralny, powierzchnię osi i stan samego koła. Ponowne luzowanie połączenia może oznaczać uszkodzenie elementów współpracujących, a nie zbyt słabe dokręcenie.
Opisane prace przy mocowaniach ciężkiego zbiornika, przeciwwag, silnika oraz urządzeń ustawianych w słupku wymagają odpowiednich narzędzi, stabilnego podparcia i doświadczenia. Nie są przeznaczone do wykonania przez osobę, która nie potrafi bezpiecznie zabezpieczyć ciężkich podzespołów.
Zestaw łączący pralkę z suszarką
Suszarki nie należy ustawiać luzem na pralce. Łącznik dobiera się do obu urządzeń, a nie tylko do szerokości ich obudów. Przed montażem sprawdź zgodność zestawu z pełnymi oznaczeniami pralki i suszarki, stan blatu pralki oraz stabilność podłoża. Oba urządzenia muszą być wypoziomowane, a elementy zestawu należy założyć dokładnie w kolejności podanej w jego instrukcji.
Do podnoszenia suszarki potrzebne są co najmniej dwie osoby lub odpowiedni sprzęt. Po montażu sprawdź stabilność kolumny przed podłączeniem i uruchomieniem urządzeń. Wysuwana półka, jeśli występuje, nie jest podporą dla człowieka ani miejscem na ciężkie przedmioty.
Jak dobrać element montażowy do pralki Electrolux?
Podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej. W pralkach Electrolux tabliczka może znajdować się za drzwiami urządzenia albo za klapką filtra. Sam model, zdjęcie lub numer wybity na zdemontowanej śrubie nie zawsze identyfikują wariant techniczny.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy i listę zgodnych numerów PNC;
- miejsce oraz stronę montażu;
- rozstaw otworów, kształt zaczepów i orientację wspornika;
- średnicę, skok i długość gwintu oraz kształt łba śruby;
- średnicę roboczą i rodzaj zamka obejmy;
- obecność podkładek, tulei, trzpieni lub elementów zabezpieczających;
- kompletność zestawu do zabudowy lub łączenia urządzeń.
Podobne złącze, identyczna średnica obejmy albo pasujący gwint nie potwierdzają zgodności. Przed zamówieniem odczytaj pełny PNC, zachowaj numer starej części i wykonaj zdjęcia miejsca montażu. Jeśli dobierasz łącznik pralki z suszarką, przygotuj pełne oznaczenia obu urządzeń.
FAQ – elementy montażowe do pralek Electrolux
Czy mocne drgania oznaczają poluzowane mocowanie?

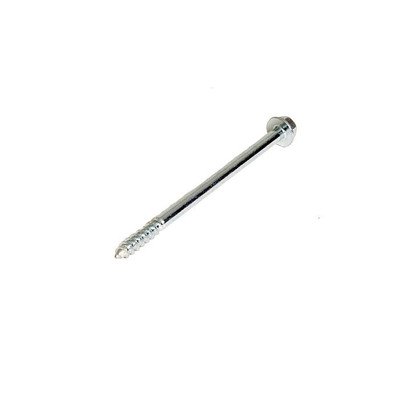

Nie muszą. Najpierw sprawdź usunięcie blokad transportowych, wypoziomowanie, kontakt obudowy z meblami oraz rozłożenie wsadu. Jeśli drgania występują z różnymi wsadami i na wielu prędkościach, skontroluj amortyzatory, sprężyny, łożyskowanie i dopiero potem wsporniki oraz śruby.
Czy można ponownie dokręcić śrubę, która się poluzowała?
Można tylko po ustaleniu przyczyny luzu. Należy obejrzeć gwint, podkładkę, otwór mocowania oraz element współpracujący. Jeśli połączenie jest wyrobione albo część pękła, samo mocniejsze dokręcenie może pogłębić uszkodzenie.
Dlaczego nowa obejma fartucha nie daje się założyć?
Może być przeznaczona do innego wariantu pralki, leżeć poza rowkiem albo być zakładana przed prawidłowym osadzeniem fartucha. Porównaj jej średnicę, typ zamka i numer katalogowy, a następnie sprawdź zgodność z pełnym PNC.
Czy podobna śruba ze sklepu metalowego może zastąpić oryginalną?
Nie bez potwierdzenia parametrów. Oprócz średnicy i długości znaczenie mogą mieć skok gwintu, klasa wytrzymałości, kształt łba, podkładka, powłoka oraz sposób zabezpieczenia połączenia.
Czy każdy łącznik pasuje do pralki i suszarki o szerokości 60 cm?
Nie. Taka sama szerokość obudowy nie potwierdza zgodności punktów mocowania ani dopuszczenia urządzeń do ustawienia w słupku. Łącznik trzeba sprawdzić dla pełnych oznaczeń obu urządzeń.
Czy po wymianie klipsa lub obejmy trzeba uruchomić pełny program?
Najpierw sprawdź ręcznie ułożenie przewodów i swobodny obrót bębna. Następnie wykonaj krótką próbę poboru i odpompowania wody, a dopiero po potwierdzeniu szczelności oraz braku ocierania przejdź do kontrolnego wirowania z prawidłowo rozłożonym wsadem.
