Wiązki i przełączniki zapalarki Gorenje
Wiązki i przełączniki zapalarki Gorenje odpowiadają za wyzwolenie iskry po wciśnięciu pokrętła. Brak iskry na jednym lub kilku palnikach, samoczynne cykanie albo przerywana praca nie zawsze oznaczają uszkodzony generator. Dobieraj część na podstawie modelu oraz Art. No. lub kodu PS urządzenia, a przed zakupem porównaj liczbę przełączników, złącza i sposób prowadzenia przewodów.
Jak działa wiązka zapalarki Gorenje
W kuchenkach i płytach gazowych Gorenje przełączniki znajdują się zwykle przy trzpieniach zaworów gazowych, pod pokrętłami. Po wciśnięciu lub obróceniu pokrętła przełącznik zamyka obwód sterujący generatora iskry. Generator wytwarza impulsy wysokiego napięcia, a przewody zapłonowe doprowadzają je do elektrod przy palnikach.

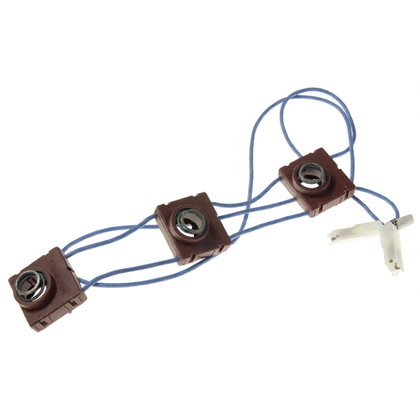

W sprzedaży występują zarówno pojedyncze przełączniki zapalarki, jak i kompletne wiązki obejmujące kilka przełączników, przewody oraz złącza. Nie należy utożsamiać wiązki z elektrodą, przewodem wysokiego napięcia ani generatorem iskry. Są to współpracujące, ale różne elementy.
Objawy uszkodzenia wiązki lub przełącznika
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Żaden palnik nie daje iskry | Brak zasilania, generator, wspólne połączenie wiązki, zawilgocenie | Czy urządzenie jest zasilane, czy po myciu elementy są suche, czy wtyczki są osadzone | Nie kupuj od razu wiązki, ponieważ taki objaw może powodować również generator lub zasilanie |
| Jeden palnik nie iskrzy, pozostałe działają | Przełącznik danego zaworu, jego odgałęzienie wiązki, przewód zapłonowy lub elektroda | Reakcję na właściwe pokrętło, stan przełącznika i przewodów, elektrodę oraz jej ceramikę | Usterka lokalna bardziej wskazuje na obwód konkretnego palnika niż na wspólne zasilanie |
| Iskra pojawia się dopiero po wciśnięciu innego pokrętła | Zabrudzony, zalany albo niesprawny przełącznik przy danym zaworze; przerwa w jego odcinku wiązki | Czy problem zmienia się po osuszeniu i czy każdy przełącznik reaguje na własne pokrętło | Objaw zawęża podejrzenie do sterowania, ale sam nie potwierdza konkretnej części |
| Generator cyka po puszczeniu pokrętła albo bez obracania pokrętłem | Zawilgocone lub sklejone styki, zablokowany przełącznik, uszkodzona izolacja przewodu | Stan elementów pod pokrętłami, ślady zalania, przetarcia i zwarcia do obudowy | Najpierw odłącz zasilanie i usuń przyczynę ciągłego wyzwalania; nie zostawiaj urządzenia pod napięciem |
| Iskra jest słaba, przeskakuje poza elektrodą albo zapłon jest przypadkowy | Wilgoć, zabrudzenie, pęknięta ceramika, nieprawidłowe ułożenie przewodu lub elektrody | Suchość palnika, stan ceramiki, odległość elektrody od palnika i przebieg przewodu | Sama wymiana przełącznika nie naprawi problemu po stronie elektrody lub przewodu wysokiego napięcia |
Zawilgocenie po myciu może czasowo powodować brak iskry albo nieprawidłowe działanie przełączników. Przed demontażem pozostaw urządzenie odłączone od zasilania i dokładnie wysusz dostępne elementy. Jeżeli po wysuszeniu objaw powraca, trzeba sprawdzić przełączniki, wiązkę i miejsca, w których przewody mogą dotykać rozgrzanych lub ostrych części obudowy.
Jak odróżnić wiązkę od generatora i elektrody
Gdy nie działa cała zapalarka, zacznij od sprawdzenia zasilania urządzenia, bezpiecznika lub wyłącznika oraz tego, czy generator otrzymuje sygnał po wciśnięciu pokrętła. Brak iskry na wszystkich palnikach może wynikać z generatora, wspólnego przewodu, złącza albo kilku przełączników, dlatego nie jest wystarczającym dowodem uszkodzenia wiązki.
Gdy nie działa tylko jeden palnik, obejrzyj elektrodę i przewód wysokiego napięcia. Pęknięta ceramika, zabrudzenie, wilgoć lub zsunięta końcówka mogą dawać podobny objaw. Jeżeli elektroda jest sprawna, a generator uruchamia się po innych pokrętłach, podejrzenie przesuwa się na przełącznik przy właściwym zaworze lub jego odcinek wiązki.
Gdy iskra pojawia się przy innym pokrętle, nie traktuj tego jako potwierdzenia sprawności całego układu. W wielu konstrukcjach przełączniki wspólnie wyzwalają generator, ale każdy element może mieć osobny problem mechaniczny lub kontaktowy. Trzeba sprawdzić, czy dane pokrętło prawidłowo naciska przełącznik i czy jego styki zmieniają stan.
Kontrola przełączników i wiązki
Przed pomiarem odłącz kuchenkę lub płytę od zasilania, zamknij dopływ gazu i zapewnij dostęp do przełączników. Nie wykonuj pomiarów po stronie przewodów wysokiego napięcia generatora zwykłym multimetrem.
- Obejrzyj przełączniki pod pokrętłami. Szukaj śladów zalania, tłuszczu, pęknięć, stopionego tworzywa i mechanizmu, który nie wraca do pozycji spoczynkowej.
- Sprawdź, czy pokrętło wciska przełącznik w takim samym zakresie jak pozostałe pokrętła. Luźne, przekrzywione lub zapadnięte pokrętło może nie uruchamiać zapłonu mimo sprawnej wiązki.
- Skontroluj wtyczki i konektory. Powinny być osadzone do końca, bez nadpalonych styków, luzu i śladów korozji. Nie ciągnij za przewód — wypinaj złącze za obudowę konektora.
- Jeżeli konstrukcja umożliwia bezpieczne odłączenie wiązki od generatora, sprawdź ciągłość poszczególnych odcinków. Pomiar wykonuj przy odłączonym urządzeniu i odłączonym badanym obwodzie.
- W przełączniku sprawdź zmianę stanu styków między pozycją spoczynkową a wciśniętą. Wartość rezystancji oraz sposób podłączenia zależą od zastosowanego przełącznika, dlatego interpretuj wynik według schematu lub oznaczeń konkretnego modelu.
Prawidłowa ciągłość przewodu nie potwierdza sprawności całej wiązki. Nie wyklucza słabego styku pod obciążeniem, uszkodzenia mechanicznego, przebicia izolacji ani problemu z generatorem. Z kolei przerwa w przewodzie, niestabilny pomiar podczas poruszania wiązką lub brak zmiany stanu przełącznika są podstawą do dalszej kontroli albo wymiany odpowiedniego elementu.
Dostęp do wiązki i przełączników
W kuchenkach wolnostojących dostęp do wiązki często wymaga zdjęcia pokręteł i przedniego panelu, a w niektórych konstrukcjach także uniesienia lub demontażu płyty podpalnikowej. W płytach gazowych droga dostępu może prowadzić od spodu urządzenia, po jego wysunięciu z blatu. Dokładna kolejność zależy od konstrukcji konkretnego modelu.
Przed odłączeniem starej wiązki:
- wykonaj zdjęcia wszystkich złączy i przebiegu przewodów;
- oznacz przewody, jeżeli mają podobne końcówki;
- sprawdź, które przełączniki są przypisane do poszczególnych zaworów;
- zwolnij zaczepy bez wyginania plastikowych obudów;
- nie podważaj przewodów przy gorących elementach ani przy ostrych krawędziach obudowy.
Po zamontowaniu nowej wiązki przewody powinny być poprowadzone tak jak w oryginale: z dala od palników, rur gazowych o wysokiej temperaturze, ruchomych elementów i miejsc, w których mogłyby zostać przycięte przez panel. Wtyczki muszą trafić do właściwych gniazd, a przełączniki powinny stabilnie przylegać do trzpieni zaworów.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości konstrukcji urządzenia. Przed zdjęciem osłon odłącz zasilanie elektryczne i zamknij zawór gazu. Jeżeli demontaż narusza połączenia gazowe, po montażu trzeba wykonać kontrolę szczelności odpowiednią metodą; nigdy nie sprawdzaj szczelności płomieniem. Prace przy instalacji gazowej i diagnostyka pod napięciem są przeznaczone dla wykwalifikowanego instalatora lub serwisanta.
Wymiana wiązki zapalarki
Wymiana polega na odłączeniu starego zespołu, zwolnieniu jego mocowań, przełożeniu przełączników na właściwe zawory oraz podłączeniu nowej wiązki w tych samych punktach. Nie zamieniaj przewodów wyłącznie na podstawie koloru, ponieważ układ połączeń może różnić się między modelami.
Po montażu sprawdź przy odłączonym gazie, czy pokrętła nie blokują się, przełączniki są prawidłowo wciskane, a przewody nie są naprężone. Dopiero po zamknięciu obudowy, przywróceniu prawidłowego uziemienia i wykonaniu wymaganych kontroli można przeprowadzić próbę zapłonu. Każdy palnik powinien reagować na właściwe pokrętło, a iskra nie powinna przeskakiwać na obudowę ani pojawiać się samoczynnie po zakończeniu próby.
Jak dobrać część do kuchenki Gorenje
Skrócony model handlowy może nie identyfikować konkretnego wariantu technicznego. Do doboru przygotuj:
- pełny model urządzenia;
- Art. No. albo kod PS z tabliczki znamionowej;
- zdjęcie starej wiązki, przełączników i wszystkich złączy;
- liczbę palników oraz liczbę przełączników w zespole;
- oznaczenia nadrukowane na starej części, jeżeli są czytelne.
Porównaj nie tylko wygląd. Istotne są liczba i typ przełączników, sposób mocowania do zaworów, rodzaj konektorów, długość oraz przebieg przewodów, a także współpraca z konkretnym generatorem iskry. Identyczne złącze lub podobna wiązka nie gwarantują zgodności. Nie zakładaj również, że część opisana jako Gorenje/Hिसense będzie pasować do każdego urządzenia obu marek — zgodność musi wynikać z katalogu dla konkretnego wariantu.
Jeżeli nie masz pewności, zacznij od odczytania całej tabliczki znamionowej i porównania jej z oznaczeniem części. Samo zdjęcie elementu może pomóc w identyfikacji, ale nie zastępuje pełnych danych urządzenia.
Powiązane elementy zapalarki
Jeżeli diagnostyka wskaże inną część, przejdź do odpowiedniej kategorii:
- Elementy zapalacza Gorenje
- Generatory iskier i transformatory do kuchenek Gorenje
- Iskrowniki i elektrody do kuchenek Gorenje
- Przyciski i guziki zapalarki Gorenje
FAQ
Czy brak iskry na jednym palniku oznacza uszkodzoną wiązkę?
Nie. Przyczyną może być przełącznik przy zaworze, odcinek wiązki, przewód wysokiego napięcia, elektroda, wilgoć albo zabrudzenie palnika. Jeżeli pozostałe palniki działają, zacznij od porównania elementów właściwego palnika z działającym obwodem.
Dlaczego iskra pojawia się po wciśnięciu innego pokrętła?
Taki objaw może wskazywać na niesprawny lub zabrudzony przełącznik przy danym zaworze albo problem z jego odcinkiem wiązki. Nie wyklucza jednak usterki elektrody lub przewodu zapłonowego. Sprawdź mechaniczne działanie przełącznika oraz stan połączeń przy odłączonym urządzeniu.
Czy można zmierzyć wiązkę miernikiem?
Można sprawdzić ciągłość przewodów i zmianę stanu styków przełącznika, ale tylko po odłączeniu urządzenia i odseparowaniu badanego obwodu. Pomiar nie ocenia generatora wysokiego napięcia ani nie potwierdza prawidłowej pracy wiązki w każdych warunkach.
Czy do wymiany trzeba zdejmować całą płytę gazową?
Nie w każdym modelu. W jednej konstrukcji dostęp uzyskuje się od spodu, w innej po zdjęciu pokręteł i panelu, a w jeszcze innej konieczne jest uniesienie płyty podpalnikowej. Nie stosuj kolejności demontażu z innego modelu bez porównania mocowań i instrukcji serwisowej.
Jakie dane podać przy doborze wiązki Gorenje?
Podaj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Dołącz zdjęcia starej wiązki, złączy i przełączników. Sama nazwa handlowa urządzenia, podobne zdjęcie lub liczba pinów nie zawsze wystarczają do potwierdzenia zgodności.
Czy uszkodzony przełącznik można naprawić zamiast wymieniać wiązkę?
Jeżeli producent oferuje właściwy pojedynczy przełącznik i jego konstrukcja pozwala na wymianę, może być to możliwe. Nie czyść ani nie doginaj styków na stałe bez oceny ich stanu, ponieważ niewłaściwa naprawa może powodować ciągłe iskrzenie lub zwarcie. Dobór pojedynczego elementu musi uwzględniać jego mocowanie i parametry.
