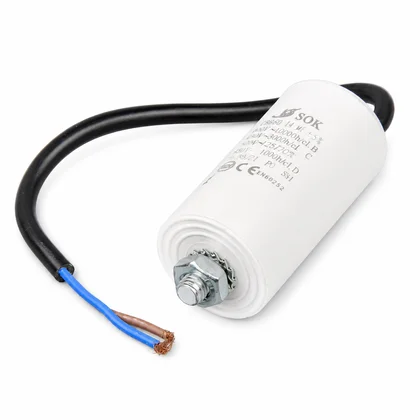

Kondensator 14 µF 450 V z przewodem do urządzeń AGD

Opis i zastosowanie

Kondensator pracy 14 µF / 450 V z wyprowadzonym przewodem służy do współpracy z silnikami jednofazowymi stosowanymi w urządzeniach AGD. W układzie silnika tworzy przesunięcie fazowe potrzebne do rozpoczęcia obrotów i utrzymania prawidłowej pracy. Może występować między innymi przy silnikach pralek, pomp, wentylatorów i okapów, ale o zgodności decydują parametry oraz konstrukcja konkretnego urządzenia.

Wersja z przewodem jest przeznaczona do instalacji, w których fabryczny kondensator ma przewody wyprowadzone z obudowy. Część ma pojemność 14 µF, napięcie znamionowe 450 V i kod 27031.

Objawy uszkodzenia

Uszkodzony kondensator może powodować:

• buczenie silnika bez rozpoczęcia obrotów,
• trudny start albo konieczność ręcznego poruszenia elementem napędzanym,
• wolne obroty i wyraźny spadek siły silnika,
• zatrzymywanie się silnika podczas pracy,
• przegrzewanie silnika lub zadziałanie zabezpieczenia urządzenia,
• wybrzuszenie, pęknięcie, nadtopienie albo wyciek z obudowy kondensatora.

Sam objaw nie potwierdza uszkodzenia kondensatora. Podobne zachowanie powodują zablokowany mechanizm, zużyte łożyska, uszkodzony silnik, problem z paskiem, uszkodzone mocowanie albo przerwa w obwodzie urządzenia.

Diagnostyka krok po kroku

1. Oceń mechanikę napędu. Przy odłączonym urządzeniu sprawdź, czy bęben, wentylator, wirnik lub pompa obracają się bez wyraźnego zacięcia. Jeżeli element jest zablokowany, ma duży luz albo obraca się z oporem, wymiana kondensatora nie usunie przyczyny przeciążenia.

1. Obejrzyj kondensator. Wybrzuszona, pęknięta, nadtopiona lub nieszczelna obudowa wskazuje na uszkodzenie części. Kondensator z widocznym uszkodzeniem wymień, ale przed montażem sprawdź także przyczynę przeciążenia silnika.

1. Porównaj oznaczenia i wykonanie. Na starej części musi być zgodna pojemność 14 µF. Sprawdź także sposób wyprowadzenia przewodów, ich długość, końcówki, miejsce mocowania oraz wymiary obudowy. Nie dobieraj części wyłącznie po napięciu zapisanym na obudowie ani po podobnym wyglądzie.

1. Oceń połączenia po odłączeniu urządzenia od zasilania. Przewody powinny być całe, bez nadpaleń, wyrwania i śladów przegrzania. Końcówki powinny być mocno osadzone, a izolacja nie może być uszkodzona. Uszkodzone połączenie trzeba naprawić przed wymianą kondensatora.

1. Jeżeli oględziny nie rozstrzygają diagnozy, przekaż urządzenie technikowi. Kondensator może utrzymywać ładunek po odłączeniu zasilania, dlatego nie dotykaj jego wyprowadzeń bez właściwego przygotowania i procedury serwisowej. Nie wymieniaj części tylko dlatego, że silnik buczy - najpierw wyklucz blokadę mechaniczną, uszkodzenie silnika, pasek, łożyska oraz połączenia.

Kiedy wymienić

Wymiana jest uzasadniona, gdy kondensator ma widoczne uszkodzenia, a mechanika napędu działa prawidłowo, albo gdy pomiar wykonany przez technika zgodnie z dokumentacją urządzenia potwierdzi utratę parametrów. Nowy kondensator nie naprawi zablokowanego bębna, zużytych łożysk, uszkodzonego uzwojenia silnika, uszkodzonego sterowania ani problemu z przewodami.

Nie stosuj kondensatora o przypadkowej pojemności. Wartość 14 µF musi odpowiadać wymaganiom silnika. Zbyt mała lub zbyt duża pojemność może powodować problemy z rozruchem, spadek momentu, przegrzewanie albo nieprawidłową pracę silnika.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Po uzyskaniu dostępu do kondensatora:

1. Zlokalizuj jego uchwyt i wykonaj zdjęcie ułożenia przewodów.
2. Odłącz przewody zgodnie z dokumentacją właściwego urządzenia. Nie ciągnij za kabel - chwytaj za przeznaczoną do tego końcówkę.
3. Zdemontuj obejmę, uchwyt lub inne mocowanie i wyjmij starą część.
4. Zamocuj nowy kondensator stabilnie, w miejscu chronionym przed ocieraniem i nadmiernymi drganiami.
5. Podłącz przewody do tych samych punktów i sprawdź wzrokowo, czy końcówki są osadzone, a izolacja nie jest przygnieciona.
6. Zamknij osłony i upewnij się, że żaden przewód nie może dotykać ruchomych ani gorących elementów.

Po montażu sprawdź, czy obudowa jest prawidłowo zamknięta, napęd obraca się bez tarcia, urządzenie nie wydaje nietypowych dźwięków, a silnik rozpoczyna pracę bez buczenia i nadmiernego grzania. Jeżeli objaw pozostaje, szukaj przyczyny w silniku, napędzie, wiązce lub sterowaniu zamiast montować kolejny kondensator.

Dane techniczne

• Typ: kondensator pracy silnika jednofazowego
• Pojemność: 14 µF
• Napięcie znamionowe: 450 V
• Przyłącze: wyprowadzony przewód
• Producent: Domax
• Kod części: 27031

Dobór części

Porównaj pojemność, wykonanie, sposób podłączenia, końcówki przewodów, wymiary i mocowanie ze starą częścią. W przypadku urządzeń rozróżnianych wariantem technicznym potrzebne są pełne dane z tabliczki znamionowej: marka, pełny model oraz właściwy numer identyfikacyjny producenta, na przykład PNC, E-Nr, numer serwisowy, Product No. albo Product Code - zależnie od marki. Sama nazwa marki lub skrócony model nie potwierdza zgodności.

Nie traktuj kondensatora 14 µF bez przewodu jako automatycznego zamiennika tej wersji. Różnica w przyłączu, końcówkach, długości przewodu lub mocowaniu może uniemożliwić bezpieczny montaż. Przed zakupem porównaj także oznaczenie starego kondensatora i schemat połączeń konkretnego urządzenia.

FAQ

Czy każdy silnik z objawem buczenia wymaga tego kondensatora?

Nie. Buczenie może powodować kondensator, ale także zablokowany napęd, łożyska, pasek, silnik, przewody albo sterowanie. Najpierw sprawdź mechanikę i stan części.

Czy można zastosować kondensator o innej pojemności?

Nie dobieraj pojemności na oko. Dla tej części wartość wynosi 14 µF i musi odpowiadać wymaganiom konkretnego silnika. Inna wartość może pogorszyć rozruch lub zwiększyć obciążenie silnika.

Czy wersja z przewodem pasuje zamiast wersji z konektorami?

Tylko wtedy, gdy sposób podłączenia można wykonać zgodnie ze schematem urządzenia, a przewód, końcówki, wymiary i mocowanie są odpowiednie. Sama zgodność pojemności nie wystarcza.

Czy po wymianie trzeba programować kondensator?

Nie. Kondensator nie wymaga programowania ani kalibracji. Trzeba jednak prawidłowo podłączyć przewody, zamocować część i sprawdzić pracę całego napędu.
