Części zamienne do krajalnicy Alexis Young - typ 293,294 Zelmer
Części do krajalnicy Zelmer Alexis Young typ 293 i 294 obejmują między innymi nóż, wózek, dociskacz, elementy napędu, szczotki i części obudowy. Przed zakupem porównaj typ urządzenia, oznaczenie części, mocowania oraz wymiary — podobny wygląd lub samo oznaczenie „Alexis Young” nie zawsze potwierdza zgodność.
Jak rozpoznać wersję krajalnicy Alexis Young
Krajalnice Zelmer Alexis Young występowały w odmianach oznaczanych jako typ 293 i typ 294. To oznaczenie jest ważne przy doborze części mechanicznych, ponieważ korpus, wózek, płyta montażowa, mocowania i elementy napędu mogą różnić się między wykonaniami. Sama nazwa handlowa urządzenia nie wystarcza do potwierdzenia zgodności.
Przed zamówieniem przygotuj:
- pełne oznaczenie typu: 293 albo 294;
- numer znajdujący się na tabliczce znamionowej, jeśli jest dostępny;
- oznaczenie starej części lub numer katalogowy;
- zdjęcie miejsca montażu i sposobu mocowania;
- wymiary elementu, średnicę noża albo rozstaw mocowań, jeśli dotyczą danej części.
Numery takie jak 2930185, 2930090, 2930002 czy 2940050 należy traktować jako oznaczenia konkretnych elementów, a nie jako uniwersalny numer całej krajalnicy. Przy częściach używanych w kilku urządzeniach Zelmer i Bosch zawsze trzeba potwierdzić zakres zastosowania.
Objaw, przyczyna i właściwy następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Krajalnica nie uruchamia się | Przewód, wtyczka, wyłącznik, szczotki, zasilanie silnika lub sam silnik | Stan przewodu, działanie przycisku, luźne konektory i ślady przegrzania | Brak widocznych uszkodzeń nie wyklucza przerwy wewnątrz wyłącznika lub przewodu. Dalsze pomiary wykonuje się po odłączeniu urządzenia, zgodnie ze schematem konkretnej wersji. |
| Silnik buczy, ale nóż nie rusza | Zablokowany mechanizm, ciało obce, zużyty napęd, koło zębate lub problem z silnikiem | Po odłączeniu zasilania sprawdź, czy nóż i mechanizm obracają się bez nadmiernego oporu | Opór mechaniczny kieruje diagnostykę do napędu i łożysk. Swobodny obrót nie potwierdza jeszcze sprawności silnika pod obciążeniem. |
| Nóż obraca się nierówno albo zatrzymuje | Zużyte koło zębate, uszkodzone mocowanie, zużyte szczotki, przerwa w zasilaniu silnika | Oględziny zębów przekładni, osadzenia noża, szczotek i komutatora | Uszkodzone zęby lub pęknięte mocowanie wymagają naprawy mechanicznej. Krótkie szczotki lub silne iskrzenie wskazują na konieczność dalszej kontroli zespołu silnika. |
| Krajalnica pracuje głośniej niż wcześniej | Luźne mocowanie, zużyte łożysko, amortyzator silnika, przekładnia albo ciało obce | Sprawdź śruby i punkty mocowania po odłączeniu urządzenia; obejrzyj amortyzatory i przekładnię | Hałas zmieniający się wraz z obciążeniem może pochodzić z napędu, a nie z samego noża. Nie wymieniaj noża bez sprawdzenia mechanizmu. |
| Wózek przesuwa się z oporem | Zabrudzone prowadnice, zużyte ślizgacze, wygięcie elementu, pęknięty wózek lub korpus | Oczyść prowadnice, sprawdź luz i całą drogę przesuwu, obejrzyj ślizgacze | Jeżeli po oczyszczeniu nadal występuje zacięcie, porównaj geometrię wózka i prowadnic. Smarowanie nie naprawi pęknięcia ani odkształcenia. |
| Plasterki mają różną grubość | Stępiony lub niewłaściwy nóż, luz mocowania, problem z regulacją grubości albo niestabilny wózek | Sprawdź osadzenie noża, regulator grubości, dociskacz i prowadzenie wózka | Nierówne krojenie nie jest samo w sobie dowodem uszkodzenia noża. Najpierw wyklucz luzy i nieprawidłowe prowadzenie produktu. |
Nóż i zestaw naprawczy noża
Nóż krążkowy odpowiada za cięcie, ale jego wymiana ma sens dopiero po odróżnieniu stępienia od problemu z mocowaniem lub napędem. Tępy nóż może powodować zgniatanie pieczywa i wędlin, nierówną grubość plastrów oraz większe obciążenie silnika. Jeżeli nóż obraca się z oporem, ociera o osłonę albo ma wyczuwalny luz, sama wymiana ostrza może nie usunąć przyczyny.

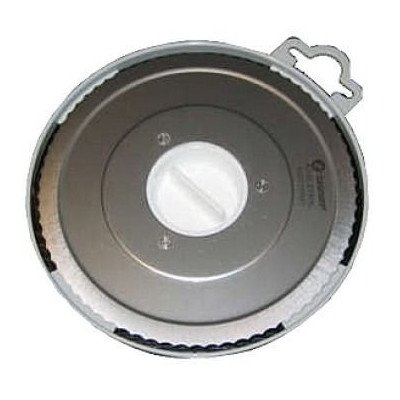

W tej rodzinie występuje między innymi nóż o oznaczeniu 2930185 oraz zestaw naprawczy noża 4930195 przeznaczony dla określonego wykonania i średnicy 170 mm. Przed zamówieniem porównaj średnicę, sposób mocowania, otwory lub element centralny oraz oznaczenie starego podzespołu. Nie zakładaj, że każdy nóż o podobnej średnicy będzie bezpiecznie pasował.
Przy demontażu:
- Odłącz krajalnicę od zasilania i ustaw regulator grubości w położeniu przewidzianym przez konstrukcję urządzenia.
- Zdejmij elementy osłaniające nóż zgodnie z instrukcją właściwą dla wersji 293 lub 294.
- Zabezpiecz nóż przed obrotem odpowiednim narzędziem; nie chwytaj gołą dłonią za krawędź tnącą.
- Zwróć uwagę na kolejność podkładek, pierścieni i elementów mocujących.
- Po montażu sprawdź, czy nóż obraca się bez ocierania, a osłona i regulacja grubości działają prawidłowo.
Czynności przy ostrym nożu wymagają szczególnej ostrożności. Podczas pracy nie obchodź blokad i nie uruchamiaj urządzenia ze zdjętą osłoną.
Wózek, stolik, dociskacz i prowadzenie
Uszkodzenia elementów prowadzenia często są mylone z awarią napędu. Wózek powinien przesuwać się płynnie i stabilnie po całej długości prowadnic. Jeżeli zatrzymuje się tylko w jednym miejscu, szukaj zabrudzenia, odkształcenia lub pęknięcia. Jeżeli porusza się na boki, sprawdź ślizgacze, mocowanie oraz korpus.
Dla tej kategorii występują między innymi:
- stolik 2930090;
- wózek 2940050 do krajalnicy Alexis Young;
- dociskacz 2930002;
- kołek montażowy 2930010;

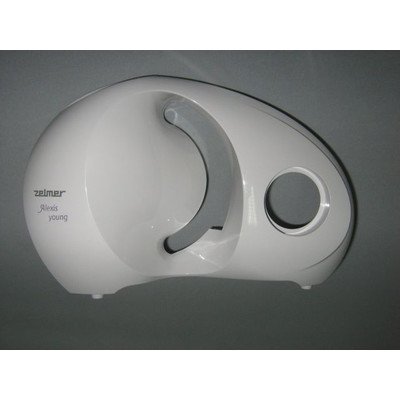

- elementy korpusu i płyty montażowej, w tym 2940001 i 2940011.
Przed zakupem wózka lub stolika porównaj stronę montażu, kształt prowadzenia, punkty mocowania i zakres regulacji. W przypadku dociskacza istotne są również zaczepy oraz sposób współpracy z wózkiem. Część może wyglądać podobnie, ale nie utrzymywać produktu we właściwym położeniu.
Prowadnice czyść bez zalewania korpusu. Nie stosuj przypadkowego smaru w miejscu, które ma kontakt z żywnością. Jeżeli producent konkretnej wersji nie przewiduje smarowania, ogranicz się do czyszczenia i kontroli zużycia.
Napęd, silnik i szczotki

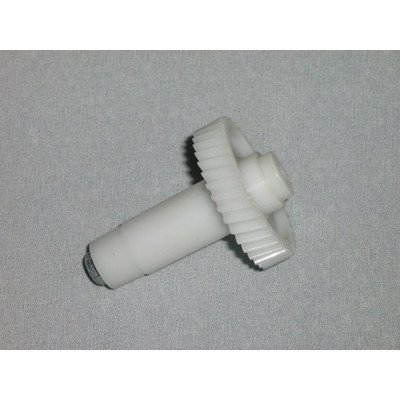

Gdy nóż zatrzymuje się pod obciążeniem, należy rozdzielić usterkę mechaniczną od elektrycznej. Po odłączeniu wtyczki sprawdź, czy mechanizm nie jest zablokowany, czy koła zębate nie mają startych lub połamanych zębów oraz czy mocowanie silnika nie ma pęknięć. W ofercie dla tej rodziny występują między innymi koło zębate 1935001, amortyzator silnika 2930094, stojan 1935100, szczotki węglowe 1940003 i zasilacz silnika 1947100.
Szczotki węglowe należy oceniać po ich wyjęciu i porównać z wymaganiami konkretnego silnika. Sprawdź długość, swobodę przesuwu w oprawie, stan sprężyny oraz ślady nadpalenia. Krótkie szczotki mogą powodować przerywaną pracę i iskrzenie, ale podobne objawy daje również uszkodzony komutator, uzwojenie lub połączenie.
Podstawowy pomiar ciągłości przewodu, wyłącznika lub uzwojenia wykonuje się przy całkowicie odłączonym urządzeniu i odseparowanym badanym elemencie. Wynik „przejście” nie potwierdza sprawności pod obciążeniem, a pomiar elementu pozostawionego w obwodzie może być zafałszowany przez inne podzespoły. Wartość rezystancji i przypisanie wyprowadzeń trzeba odnosić do dokumentacji konkretnego typu, a nie do uniwersalnej tabeli dla wszystkich krajalnic.
Pomiarów napięcia podczas pracy, testów silnika oraz kontroli obwodów zasilających nie powinno wykonywać się bez odpowiednich kwalifikacji, zabezpieczeń i narzędzi. Opisane czynności serwisowe wymagają doświadczenia i właściwego przygotowania; nie są przeznaczone dla osoby bez przygotowania technicznego.
Jak wymienić część bez uszkodzenia krajalnicy
Konstrukcja typu 293 i 294 może różnić się szczegółami, dlatego dostęp do podzespołu należy ustalać na podstawie konkretnego wykonania. Zwykle trzeba zdjąć elementy zewnętrzne, uzyskać dostęp do spodu lub wnętrza korpusu, a następnie odłączyć przewody i mocowania. Przed demontażem:
- wykonaj zdjęcia położenia przewodów i elementów dystansowych;
- oznacz złącza, jeśli ich zamiana jest możliwa;
- odkładaj podkładki, sprężyny i tuleje w kolejności demontażu;
- nie podważaj plastikowego korpusu ostrym narzędziem w miejscu niewidocznych zatrzasków;
- nie ciągnij za przewody — odłączaj konektory za ich obudowę;
- sprawdź, czy nowa część nie koliduje z nożem, osłoną, wózkiem lub regulacją.
Po naprawie wykonaj kontrolę mechaniczną przy odłączonym zasilaniu: sprawdź ruch wózka, obrót noża, działanie regulatora i stabilność mocowań. Dopiero potem wykwalifikowana osoba może przeprowadzić próbę funkcjonalną z zachowaniem osłon i zabezpieczeń.
Dobór części do typu 293 lub 294
Najbezpieczniej dobierać część według pełnego oznaczenia krajalnicy, numeru katalogowego oraz zgodności z rodziną urządzenia. Nie wystarczy:
- podobne zdjęcie części;
- identyczny kolor tworzywa;
- taka sama liczba styków;
- sama nazwa „Zelmer Alexis”;
- skrócone oznaczenie bez typu urządzenia.
W przypadku elementów mechanicznych porównaj wymiary, grubość, stronę montażu, kształt zaczepów, średnicę i mocowania. W przypadku podzespołów silnika sprawdź także parametry elektryczne, sposób zamocowania i współpracujące elementy napędu. Jeżeli numer na starej części jest nieczytelny, prześlij zdjęcie tabliczki znamionowej oraz zdjęcia podzespołu i jego mocowania — pozwoli to zawęzić wariant bez kupowania części na próbę.
FAQ
Czy typ 293 i typ 294 mają te same części?
Nie należy przyjmować tego bez sprawdzenia. Niektóre elementy mogą być wspólne, ale wózek, korpus, płyta montażowa, mocowania i części napędu mogą mieć różne wykonania. Zgodność potwierdzaj numerem katalogowym oraz zdjęciem mocowania.
Krajalnica nie działa — czy od razu trzeba wymienić silnik?
Nie. Najpierw sprawdź zasilanie, przewód, wyłącznik, konektory, blokadę mechaniczną, szczotki i przekładnię. Silnik jest dopiero jedną z możliwych przyczyn, a jego wymiana bez diagnostyki może nie usunąć problemu.
Czy nierówne krojenie oznacza stępiony nóż?
Niekoniecznie. Przyczyną może być również luz noża, niewłaściwa regulacja grubości, zużyty wózek, uszkodzony dociskacz albo niestabilne prowadzenie produktu. Przed zakupem noża sprawdź te elementy.
Jak dobrać nóż do krajalnicy Alexis Young?
Porównaj typ 293 lub 294, średnicę, mocowanie centralne, elementy współpracujące i numer katalogowy. Dla niektórych wykonań stosowane są oznaczenia 2930185 lub zestaw 4930195, ale nie oznacza to automatycznej zgodności z każdą krajalnicą Alexis Young.
Czy można użyć dowolnego smaru do prowadnic wózka?
Nie. Środek musi być odpowiedni do materiału prowadnic i miejsca pracy, a jego użycie nie może powodować kontaktu z żywnością. Jeśli instrukcja konkretnego wykonania nie przewiduje smarowania, najpierw usuń zabrudzenia i sprawdź zużycie ślizgaczy.
Jakie dane przesłać do doboru części?
Podaj typ krajalnicy, pełne oznaczenie z tabliczki znamionowej, numer starej części, jeśli jest widoczny, oraz zdjęcia podzespołu, mocowania i miejsca montażu. Przy częściach mechanicznych dodaj podstawowe wymiary, takie jak średnica, długość lub rozstaw mocowań.
