Grzałki kuchni ARDO
Grzałki kuchni ARDO odpowiadają za grzanie dolne, górne, grill lub termoobieg. Jeśli piekarnik nie osiąga temperatury, piecze nierówno albo wyzwala zabezpieczenie, sprawdź właściwy element i jego obwód. Dobieraj część po pełnym oznaczeniu urządzenia, mocy, kształcie, mocowaniu i numerze katalogowym.
Rodzaje grzałek w kuchniach ARDO
W kuchniach ARDO mogą występować różne elementy grzejne, a ich wygląd i sposób dostępu zależą od konkretnego modelu:

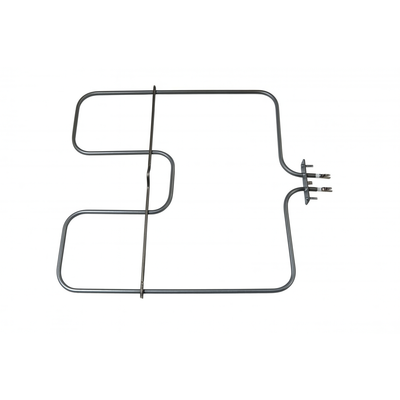

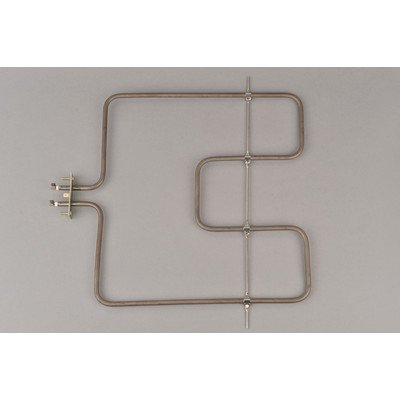

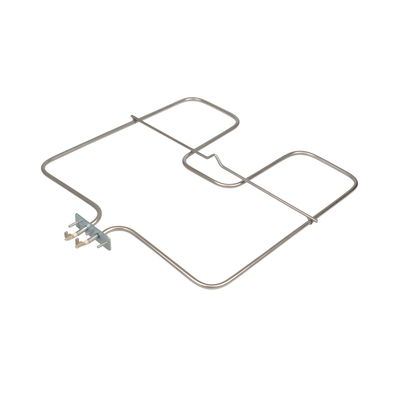

- grzałka dolna – znajduje się pod osłoną dna komory lub pod jej zewnętrzną częścią; odpowiada za dopiekanie spodu potraw;
- grzałka górna – umieszczona pod górną częścią komory; wspomaga pieczenie od góry;

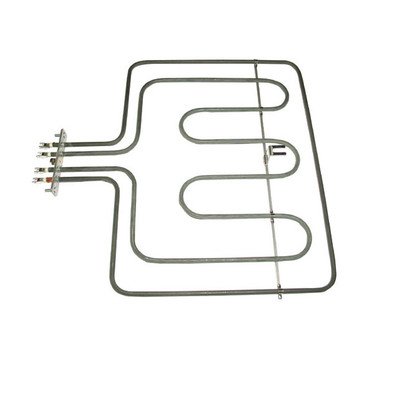

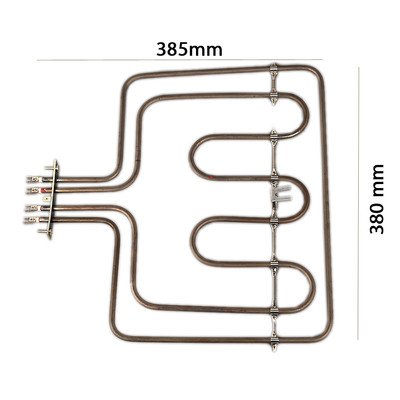

- grzałka grilla – często jest częścią podwójnej grzałki górnej; może mieć dwa niezależne obwody o różnych mocach;

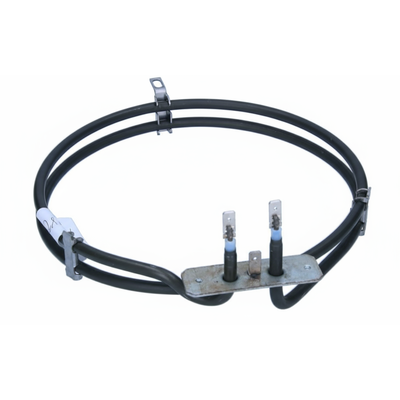

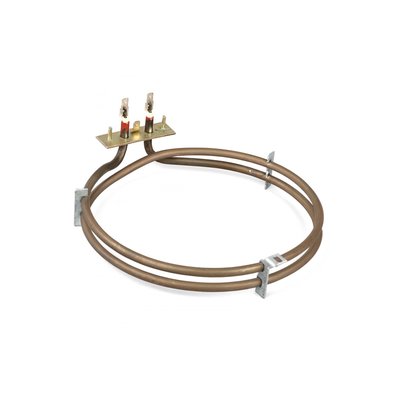

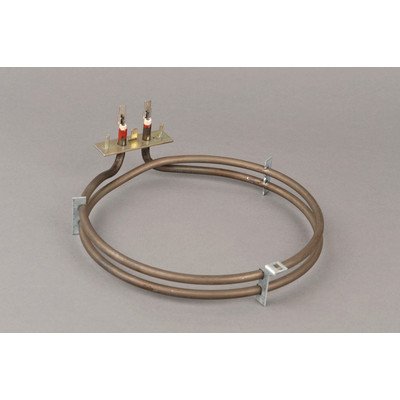

- grzałka termoobiegu – ma zwykle kształt pierścienia i znajduje się za tylną osłoną, wokół wentylatora;
- grzałka rurkowa kuchni elektrycznej – w niektórych konstrukcjach może dotyczyć pola grzewczego, a nie piekarnika. Nie należy zamieniać jej z grzałką piekarnika tylko na podstawie nazwy produktu.
Moc spotykana w produktach dla kuchni ARDO nie jest wystarczającą informacją do zakupu. W tej samej grupie mogą występować elementy o podobnej mocy, lecz innym kształcie, rozstawie mocowań, długości wyprowadzeń albo sposobie podłączenia.
Objaw nie wskazuje jeszcze konkretnej grzałki
Najpierw ustal, w którym trybie występuje problem. Pojedynczy objaw może wynikać z uszkodzenia grzałki, ale także z przerwy w przewodzie, wypalonego konektora, przełącznika funkcji, termostatu, ogranicznika temperatury lub przekaźnika modułu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Piekarnik nie grzeje w żadnym trybie | Zasilanie, programator, termostat, zabezpieczenie termiczne, moduł lub więcej niż jedna grzałka | Czy działa zegar, oświetlenie i wentylator; ciągłość grzałek; stan przewodów i konektorów | Sprawna grzałka nie wyklucza przerwy w jej obwodzie sterującym |
| Nie działa tylko grzanie dolne | Grzałka dolna, konektor, selektor funkcji, termostat lub przewód | Oględziny dolnego obwodu i pomiar grzałki po odłączeniu przewodów | Prawidłowa rezystancja kieruje diagnostykę na zasilanie i połączenia |
| Góra potrawy jest dopieczona, a spód pozostaje surowy | Grzałka dolna, jej zasilanie albo nieprawidłowy program | Próba programu z grzaniem dolnym, oględziny i pomiar | Jeżeli dolna grzałka ma prawidłowy pomiar, nie kupuj jej bez sprawdzenia obwodu |
| Grill nie rozgrzewa się | Jeden z obwodów grzałki podwójnej, selektor lub przewód | Sprawdź, czy działa zwykłe grzanie górne i grill oraz czy oba zaciski grzałki nie są nadpalone | W grzałce podwójnej jeden obwód może działać, a drugi być przerwany |
| Termoobieg działa, ale nie grzeje | Grzałka pierścieniowa, przewody, przekaźnik lub wentylator | Czy wentylator obraca się; oględziny tylnej osłony; pomiar grzałki | Sam obrót wentylatora nie potwierdza sprawności grzałki, a sama grzałka nie zapewni obiegu bez wentylatora |
| Piekarnik grzeje nierówno lub zbyt słabo | Brak jednej grzałki, zasilanie obwodu, termostat, czujnik, wentylator lub uszczelka drzwi | Porównaj działanie poszczególnych trybów; sprawdź elementy i domykanie drzwi | Nierówne pieczenie nie jest dowodem uszkodzenia konkretnej grzałki |
| Po włączeniu wyzwala bezpiecznik lub RCD | Przebicie grzałki do obudowy, uszkodzony przewód, wilgoć lub zwarcie w innym elemencie | Odłącz urządzenie i wykonaj pomiar izolacji odpowiednim przyrządem; obejrzyj przewody | Zwykły pomiar ciągłości spirali może nie wykryć przebicia pojawiającego się dopiero po rozgrzaniu |
Jak sprawdzić grzałkę kuchni ARDO
1. Oględziny
Przy zimnym i odłączonym urządzeniu obejrzyj element przez komorę, jeśli jest widoczny. Pęknięcie rurki, wybrzuszenie, dziura, ślad przepalenia lub miejscowe silne odbarwienie przemawiają za uszkodzeniem. Brak widocznej wady nie potwierdza sprawności – grzałka może mieć przerwę wewnątrz albo upływ do metalowej osłony.
Sprawdź również:
- nadtopione lub luźne wsuwki na zaciskach;
- poczerniałą izolację przewodów;
- ślady łuku elektrycznego przy konektorach;
- przewody przy tylnej osłonie i przejściach przez blachę;
- osłonę wentylatora, jeśli problem dotyczy termoobiegu.
Nadpalony konektor może powodować słabe grzanie nawet wtedy, gdy sama grzałka ma prawidłową rezystancję. W takim przypadku sama wymiana elementu może nie usunąć usterki.
2. Pomiar rezystancji
Pomiar wykonuj po odłączeniu urządzenia od sieci. Po uzyskaniu dostępu odłącz przewody od zacisków badanej grzałki, najlepiej zdejmując co najmniej jeden przewód. Pomiar przy podłączonym obwodzie może obejmować inne elementy i dać mylący wynik.
Ustaw multimetr na pomiar rezystancji i zmierz między zaciskami grzałki. Rezystancja zależy od napięcia, mocy i konstrukcji elementu. Dla orientacji można użyć zależności R = U² / P, ale wynik należy porównywać przede wszystkim z dokumentacją konkretnego modelu i oznaczeniem części.
Interpretacja:
- OL, nieskończoność lub brak przejścia – przerwa w elemencie; przy prawidłowym podłączeniu grzałka kwalifikuje się do wymiany;
- stabilna rezystancja odpowiadająca mocy elementu – spirala ma ciągłość, lecz test nie potwierdza pełnej sprawności;
- bardzo mała rezystancja – może wskazywać na niewłaściwy pomiar, zwarcie albo element niezgodny z badaną konstrukcją;
- rezystancja zmienna lub niestabilna – sprawdź docisk sond, zaciski i stan wyprowadzeń.
Przykładowe wartości z innych piekarników nie są uniwersalnymi normami dla kuchni ARDO. Element o mocy około 1600 W przy napięciu 230 V będzie miał inną rezystancję niż grzałka 2000 W lub grzałka podwójna. Nie oceniaj części wyłącznie po wskazaniu funkcji brzęczyka – niektóre multimetry sygnalizują ciągłość tylko w określonym zakresie oporu.
3. Sprawdzenie przebicia do obudowy
Przy odłączonych przewodach sprawdź, czy między każdym zaciskiem grzałki a jej metalową osłoną nie występuje przejście. Zwykły multimetr może nie wykryć upływu, który pojawia się dopiero po nagrzaniu. Do wiarygodnej oceny izolacji stosuje się miernik rezystancji izolacji zgodnie z procedurą serwisową dla danego urządzenia.
Jeśli przy pracy piekarnika zadziałał wyłącznik różnicowoprądowy, nie uruchamiaj wielokrotnie urządzenia i nie mostkuj zabezpieczenia. Przyczyną może być grzałka, ale również przewód dotykający obudowy, wilgoć lub inny element zasilany w tym samym trybie.
Opisane pomiary elektryczne i diagnostyka obwodu pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia oraz przyrządów pomiarowych. Testy pod napięciem powinien wykonywać wykwalifikowany serwisant lub elektryk, z zachowaniem ochrony przed porażeniem i przypadkowym kontaktem z częściami czynnymi.
Dostęp do grzałki i wymiana
Konstrukcja kuchni ARDO zależy od modelu, dlatego poniższa kolejność jest schematem postępowania, a nie instrukcją dla każdego urządzenia.
- Odłącz kuchnię od zasilania i upewnij się, że komora jest zimna.
- Jeśli urządzenie jest w zabudowie, wysuń je zgodnie z instrukcją montażu. Nie ciągnij za przewód zasilający ani za przewody grzałek.
- Przy grzałce termoobiegu zwykle trzeba zdjąć tylną osłonę obudowy, a od strony komory także osłonę wentylatora. W niektórych modelach dostęp do elementu uzyskuje się od środka komory po zdjęciu tylnej osłony wentylatora.
- Przy grzałce górnej lub dolnej sprawdź, czy mocowania są dostępne od strony komory, od tyłu, czy z obu stron. Nie podważaj elementu o emalię i nie wyrywaj przewodów z konektorów.
- Zrób zdjęcie połączeń przed odłączeniem przewodów i oznacz przewody, jeśli układ nie jest jednoznaczny.
- Odłącz konektory, obejrzyj ich stan i odkręć mocowania. Jeżeli wsuwka jest nadpalona lub luźna, napraw także połączenie przewodu odpowiednim elementem wysokotemperaturowym.
- Zamontuj nową grzałkę w tej samej pozycji, bez naprężania rurki i przewodów. Nie zmieniaj położenia osłon ani odstępów od metalowych części.
- Podłącz przewody zgodnie ze zdjęciem i schematem właściwym dla modelu. Załóż wszystkie osłony przed podłączeniem zasilania.
- Po naprawie sprawdź, czy element nie dotyka obudowy, wentylator obraca się swobodnie, a przewody nie znajdują się przy gorącej części. Następnie wykonaj krótką próbę odpowiedniego programu i obserwuj, czy grzałka nagrzewa się równomiernie oraz czy nie pojawia się zapach przegrzewanego przewodu.
Nie wymieniaj kilku grzałek jednocześnie „na próbę”. Jeżeli pomiar elementu jest prawidłowy, sprawdź kolejno konektory, selektor funkcji, termostat, ogranicznik temperatury, przewody i sterowanie.
Jak dobrać grzałkę do kuchni ARDO
Najbezpieczniej dobierać część na podstawie pełnych danych urządzenia oraz numeru części, nie tylko zdjęcia. Przygotuj:
- pełny model kuchni lub piekarnika ARDO z tabliczki znamionowej;
- numer seryjny albo numer produktu, jeśli występuje;
- oznaczenie starej grzałki, na przykład numer katalogowy wybity na kołnierzu;
- informację, czy chodzi o element dolny, górny, grill, termoobieg czy część pola grzewczego;
- moc i napięcie nadrukowane na części lub podane w dokumentacji;
- kształt, wymiary, rozstaw otworów i typ mocowania;
- liczbę zacisków oraz sposób podłączenia, szczególnie w grzałkach podwójnych.
Samo podobieństwo zdjęcia, identyczna liczba konektorów albo ta sama moc nie gwarantują zgodności. Znaczenie mają także długość części roboczej, położenie kołnierza, wygięcie rurki, rodzaj uchwytu, rozmieszczenie zacisków i współpraca z osłoną wentylatora. W przypadku grzałki podwójnej trzeba potwierdzić moc obu obwodów, a nie tylko jedną wartość.
Przed zakupem odczytaj pełne oznaczenie z tabliczki znamionowej oraz z uszkodzonej części. Jeśli oznaczenie jest nieczytelne, porównaj zdjęcia mocowania i zacisków z dokumentacją konkretnego wariantu, a do doboru prześlij zdjęcie tabliczki oraz grzałki z widocznym kołnierzem i wyprowadzeniami.
Konserwacja i błędy użytkowe
Grzałka nie wymaga typowej konserwacji, ale jej warunki pracy pogarszają się przez tłuszcz, wykipiny i mechaniczne uszkodzenia. Nie skrob elementu ostrym narzędziem i nie zalewaj rozgrzanej grzałki środkiem czyszczącym. Po rozlaniu płynu pozostaw urządzenie do całkowitego ostygnięcia i wyschnięcia przed ponownym uruchomieniem.
Nie zasłaniaj otworów wentylacyjnych, nie używaj piekarnika z nadtopionym konektorem i nie kontynuuj pracy po zadziałaniu RCD. Wymiana grzałki bez usunięcia przyczyny przegrzewania przewodu lub niesprawnego sterowania może doprowadzić do kolejnej awarii.
FAQ
Czy każda grzałka ARDO pasuje do każdej kuchni tej marki?
Nie. ARDO stosowało różne wykonania grzałek zależnie od modelu i wersji urządzenia. Potwierdź pełne oznaczenie kuchni, położenie elementu, moc, wymiary, mocowanie i numer katalogowy.
Piekarnik nie grzeje, ale grzałka ma przejście. Czy trzeba ją wymienić?
Nie zawsze. Prawidłowa rezystancja potwierdza ciągłość spirali, ale nie potwierdza zasilania pod obciążeniem ani braku przebicia. Sprawdź konektory, przewody, selektor funkcji, termostat i sterowanie.
Jaką rezystancję powinna mieć grzałka do kuchni ARDO?
Nie ma jednej wartości dla całej kategorii. Rezystancja zależy od mocy, napięcia i konstrukcji. Użyj zależności R = U² / P jako kontroli orientacyjnej i porównaj wynik z dokumentacją właściwego modelu.
Czy wybicie różnicówki oznacza uszkodzoną grzałkę?
Często wskazuje na upływ do obudowy, ale przyczyną może być także przewód, wilgoć lub inny element. Nie uruchamiaj wielokrotnie urządzenia i nie omijaj zabezpieczeń. Potrzebny jest pomiar izolacji oraz kontrola obwodu.
Czy grzałkę termoobiegu można wymienić bez wyjmowania kuchni?
Zależy to od konstrukcji ARDO. W części modeli dostęp uzyskuje się po zdjęciu tylnej osłony, a w innych konieczne jest wysunięcie urządzenia z zabudowy. Przed demontażem sprawdź sposób mocowania i instrukcję dla konkretnego wariantu.
Czy tańszy zamiennik grzałki będzie odpowiedni?
Może być odpowiedni, jeśli jego zgodność została potwierdzona katalogowo i zgadzają się parametry, wymiary, mocowanie, zaciski oraz wykonanie dla danego modelu. Sama nazwa „zamiennik” lub podobne zdjęcie nie jest wystarczającym potwierdzeniem.
