Termostat, ogranicznik i czujnik temperatury – różne zadania
W piekarnikach i kuchenkach Gorenje występuje kilka elementów reagujących na temperaturę. Mogą wyglądać podobnie, ale nie są wzajemnie zamienne:

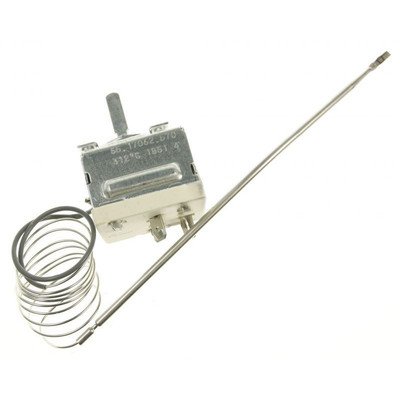

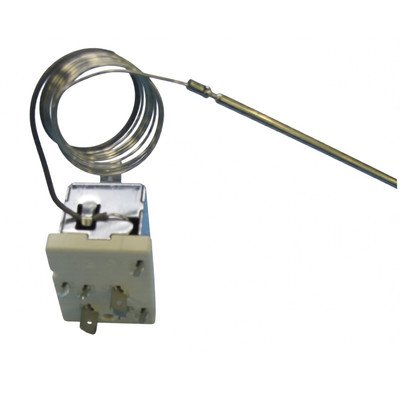

- Termostat regulacyjny z kapilarą znajduje się zwykle za panelem z pokrętłami. Połączona z nim cienka metalowa kapilara prowadzi do czujki zamocowanej przy komorze piekarnika. Termostat cyklicznie rozłącza i ponownie załącza grzanie, aby utrzymywać temperaturę w określonym zakresie.
- Elektroniczny czujnik temperatury komory przekazuje wynik pomiaru do modułu sterującego. W części modeli Gorenje stosowane są czujniki rezystancyjne Pt1000, lecz nie wolno zakładać tego wyłącznie na podstawie wyglądu sondy.

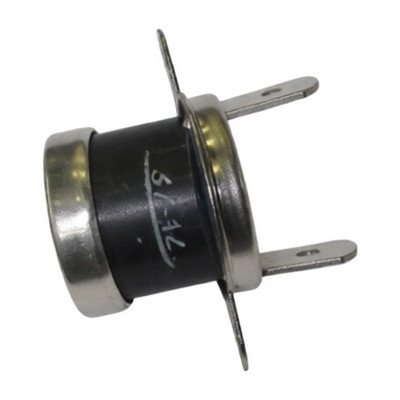

- Termostat zabezpieczający lub ogranicznik temperatury odcina obwód po nadmiernym nagrzaniu obudowy albo określonej strefy urządzenia. Nie reguluje normalnego pieczenia. W zależności od wykonania może wrócić do pracy po ostygnięciu, wymagać ręcznego resetu albo pozostać trwale rozłączony.
- Sonda do potraw mierzy temperaturę wewnątrz mięsa lub innego produktu. Nie zastępuje czujnika temperatury komory. Jeżeli potrzebujesz właśnie takiego elementu, sprawdź czujniki temperatury i sondy Gorenje.
Termopara palnika gazowego również reaguje na temperaturę, ale należy do układu zabezpieczenia płomienia, a nie do regulacji temperatury elektrycznego piekarnika. Gdy płomień gaśnie po puszczeniu pokrętła, właściwą grupą są termopary i zabezpieczenia gazu Gorenje.
Jakie objawy mogą wskazywać na problem z regulacją temperatury?
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Piekarnik wyraźnie przegrzewa się i przypala potrawy | termostat nie rozłącza styków, przerwa lub błędny odczyt czujnika, uszkodzona wiązka, sklejony przekaźnik modułu | porównanie temperatury w komorze z nastawą, kontrola reakcji termostatu lub charakterystyki czujnika, sprawdzenie, czy grzanie wyłącza się po zmniejszeniu nastawy |
| Temperatura jest za niska lub nagrzewanie trwa długo | uszkodzona grzałka, brak jednego toru zasilania, wadliwy przełącznik funkcji, termostat rozłączający zbyt wcześnie, błędny czujnik, niedomknięte drzwi | próba kilku funkcji grzania, oględziny grzałek i połączeń, pomiar ich ciągłości oraz porównanie zachowania na grzaniu góra–dół i termoobiegu |
| Piekarnik nie grzeje wcale | nieustawiony zegar lub tryb automatyczny, ogranicznik z otwartym obwodem, przełącznik funkcji, termostat, moduł, zasilanie albo wspólny przewód | sprawdzenie wyświetlacza i ustawień, następnie ciągłości toru grzania zgodnie ze schematem właściwego modelu |
| Nie działa tylko jedna funkcja | konkretna grzałka, jej przewody lub odpowiedni styk przełącznika | jeżeli pozostałe tryby utrzymują temperaturę, sam czujnik komory jest mniej prawdopodobnym podejrzanym |
| Piekarnik wyłącza się po rozgrzaniu, a wraca po ostygnięciu | zadziałanie zabezpieczenia termicznego, niesprawny wentylator chłodzący, zatkana wentylacja, wadliwy ogranicznik | należy sprawdzić temperaturę obudowy, drożność kanałów, pracę wentylatora oraz stan zabezpieczenia po ostygnięciu |
| Jedna strona potrawy pozostaje niedopieczona | grzałka, wentylator termoobiegu, ułożenie blachy lub przepływ powietrza | nierównomierne pieczenie nie jest samo w sobie dowodem awarii termostatu |
Jeżeli problem dotyczy tylko wybranego trybu, zacznij od odpowiednich grzałek kuchni Gorenje i przełączników funkcji piekarnika Gorenje. Wymiana termostatu nie naprawi przerwanej grzałki ani wypalonego styku selektora.
Jak ocenić rzeczywistą temperaturę piekarnika?
Do wstępnej kontroli można użyć niezależnego termometru przeznaczonego do piekarników. Umieść go możliwie blisko środka komory, nie przy samej grzałce, ścianie ani drzwiach. Wybierz zwykłe grzanie góra–dół, ustaw temperaturę i poczekaj, aż urządzenie wykona kilka cykli załączania oraz wyłączania grzałek.
Temperatura w piekarniku naturalnie waha się wokół nastawy, dlatego pojedynczy odczyt wykonany podczas nagrzewania nie rozstrzyga o uszkodzeniu. Znaczenie ma powtarzalna średnia z kolejnych cykli i skala odchylenia. Pomiar należy powtórzyć przy co najmniej dwóch nastawach. Jeżeli różnica występuje tylko na jednej funkcji, bardziej podejrzana jest grzałka, wentylator lub sposób sterowania danym trybem niż sam wspólny czujnik temperatury.
Sprawdzanie elektronicznego czujnika temperatury
Pomiar wykonuje się po odłączeniu urządzenia od zasilania i wypięciu czujnika z instalacji. Pomiar na elemencie pozostawionym w obwodzie może obejmować także rezystancję elektroniki lub innych połączeń i prowadzić do błędnych wniosków.
- Obejrzyj metalową sondę, przewody, wtyczkę i styki. Szukaj przetarć izolacji, śladów przegrzania, korozji, luźnych pinów oraz przewodu przygniecionego obudową.
- Zmierz rezystancję między właściwymi stykami czujnika w stabilnej, znanej temperaturze.
- Porównaj wynik z dokumentacją serwisową albo charakterystyką części przypisanej do konkretnego modelu.
- Ogrzewaj część pomiarową stopniowo i obserwuj zmianę wskazania. Nie używaj płomienia ani nie przegrzewaj złącza i przewodów.
Jeżeli część została potwierdzona jako Pt1000 zgodny ze standardową charakterystyką, jego rezystancja wynosi 1000 Ω przy 0°C i rośnie wraz z temperaturą. W temperaturze pokojowej będzie zatem wyższa niż 1000 Ω. Wartości tej nie należy stosować do czujników NTC, termopar, sond o innej charakterystyce ani do nieoznaczonego elementu tylko dlatego, że ma dwa przewody.
- Przerwa, czyli wskazanie poza zakresem miernika, oznacza rozłączony element, przewód albo styk.
- Rezystancja bliska zeru może wskazywać zwarcie czujnika lub przewodów.
- Prawidłowa wartość w temperaturze pokojowej nie potwierdza pełnej sprawności. Czujnik może tracić ciągłość po nagrzaniu albo mieć odchylenie widoczne dopiero w wyższej temperaturze.
- Prawidłowo reagujący czujnik przy błędnym odczycie piekarnika kieruje diagnostykę w stronę złącza, wiązki, obwodu pomiarowego i modułu sterującego.
Przed zakupem programatora lub modułu piekarnika Gorenje trzeba sprawdzić czujnik wraz z przewodami aż do złącza elektroniki. Sam brak komunikatu błędu nie potwierdza, że sygnał temperatury jest prawidłowy.
Jak sprawdzić termostat kapilarny?
Termostat mechaniczny bada się pod kątem stanu styków oraz temperatury przełączenia. Nie istnieje jedna uniwersalna para zacisków dla wszystkich wersji, dlatego najpierw trzeba odczytać oznaczenia na części albo użyć schematu konkretnego urządzenia.
Przy termostacie ustawionym powyżej temperatury otoczenia styki robocze odpowiedzialne za grzanie są w wielu konstrukcjach zwarte. Po kontrolowanym ogrzaniu czujki kapilary powinny się rozłączyć, a po ochłodzeniu ponownie zewrzeć. Temperaturę przełączenia kontroluje się niezależnym termometrem. Należy uwzględnić histerezę, czyli różnicę pomiędzy temperaturą wyłączenia i ponownego załączenia.
Sam test ciągłości w temperaturze pokojowej wykrywa przerwę lub sklejone styki, ale nie sprawdza dokładności regulacji. Termostat może reagować, lecz rozłączać obwód zdecydowanie za wcześnie albo za późno. Próba musi obejmować czujkę na końcu kapilary, a nie podgrzewanie korpusu za panelem.
Kapilara jest szczelną rurką pomiarową, a nie przewodem elektrycznym. Nie wolno jej przecinać, zgniatać, lutować ani prostować ostrym zagięciem. Rozszczelniony termostat kapilarny wymienia się jako kompletny podzespół.
Kontrola termostatu zabezpieczającego
Po całkowitym ostygnięciu urządzenia sprawdź ciągłość ogranicznika odłączonego od instalacji. W zabezpieczeniu, które w normalnym stanie przewodzi zasilanie, otwarty obwód może oznaczać zadziałanie albo uszkodzenie. Nie przesądza jednak od razu o konieczności wymiany – najpierw ustal typ elementu i przyczynę nadmiernego nagrzania.
Przed zamontowaniem nowego zabezpieczenia trzeba sprawdzić między innymi wentylator chłodzący, kanały wentylacyjne, prawidłowość zabudowy, stan przewodów oraz to, czy termostat regulacyjny lub elektronika wyłącza grzałki. Nowy ogranicznik może ponownie zadziałać, jeżeli usunięty zostanie tylko skutek przegrzania.
Nie wolno pozostawiać ogranicznika zwartego w celu dalszego użytkowania piekarnika. Takie obejście usuwa zabezpieczenie przed niebezpiecznym wzrostem temperatury.
Dostęp i wymiana podzespołu
W zależności od konstrukcji piekarnik trzeba wysunąć z zabudowy albo odsunąć kuchenkę, a następnie zdjąć górną, tylną lub przednią osłonę panelu. Urządzenie jest ciężkie, dlatego jego wyjmowanie i ponowne osadzanie powinny wykonywać dwie osoby. Przed przesuwaniem kuchni gazowo-elektrycznej należy zamknąć dopływ gazu i nie naprężać przewodu przyłączeniowego.
Typowa kolejność wymiany wygląda następująco:
- Odłącz wszystkie tory zasilania i potwierdź brak napięcia odpowiednim przyrządem.
- Zrób zdjęcia prowadzenia przewodów, rozmieszczenia złączy i trasy kapilary.
- Oznacz przewody, jeśli wtyki nie są jednoznaczne. Zdejmuj konektory za końcówkę, nie ciągnij za przewód.
- Odkręć mocowanie czujnika lub termostatu. Kapilarę wyjmuj stopniowo, bez ostrych zagięć.
- Nową część poprowadź tą samą trasą. Kapilara nie może dotykać odsłoniętych zacisków, być ściśnięta osłoną ani ułożona inaczej niż przewidział producent.
- Zamocuj czujkę we właściwym uchwycie w komorze. Jej swobodne przemieszczanie lub kontakt z grzałką zmienia warunki pomiaru.
- Przed zamknięciem obudowy sprawdź, czy przewody nie zostały przycięte, a wsuwki są osadzone ciasno i we właściwych miejscach.
- Po montażu wykonaj próbę kilku funkcji oraz kontrolę temperatury niezależnym termometrem.
Pomiary pod napięciem, sprawdzanie torów mocy i ingerencja w stałe przyłącze wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie należy uruchamiać urządzenia ze zdjętymi osłonami ani mostkować termostatu w celu sprawdzenia, czy grzałki zaczną działać.
Jak dobrać termostat lub czujnik do piekarnika Gorenje?
Podobna obudowa, taki sam zakres nadrukowany na pokrętle lub pasująca wtyczka nie potwierdzają zgodności. Dwa warianty piekarnika mogą mieć inne mocowanie, długość kapilary, charakterystykę czujnika albo sposób współpracy z elektroniką.
Przy doborze sprawdź:
- pełny model urządzenia;
- Art. No. albo kod PS z tabliczki znamionowej;
- numer części wymontowanego podzespołu, jeśli jest czytelny;
- funkcję elementu: regulacja, zabezpieczenie, pomiar komory lub sonda do potraw;
- temperaturę i sposób zadziałania ogranicznika;
- układ oraz obciążalność styków termostatu;
- długość i przebieg kapilary, kształt czujki, mocowanie oraz oś pokrętła;
- charakterystykę rezystancyjną, liczbę przewodów, złącze i długość przewodu czujnika.
Tabliczka piekarnika jest zwykle widoczna po otwarciu drzwi, na krawędzi komory lub ramie urządzenia. W kuchenkach wolnostojących jej położenie może być inne. Do potwierdzenia części przepisz wszystkie oznaczenia bez pomijania cyfr, ukośników i końcówek wariantu albo prześlij czytelne zdjęcie całej tabliczki znamionowej.
FAQ – termostaty i czujniki temperatury Gorenje
Czy przypalanie potraw oznacza uszkodzony termostat?
Nie. Przyczyną może być również błędny czujnik lub jego przewód, sklejony przekaźnik, uszkodzony przełącznik funkcji, niewłaściwe ustawienie programu albo umieszczenie potrawy zbyt blisko grzałki. Najpierw należy potwierdzić rzeczywistą temperaturę w środku komory.
Jaką rezystancję powinien mieć czujnik Gorenje?
Nie ma jednej wartości dla całej kategorii. Dla potwierdzonego czujnika Pt1000 punktem odniesienia jest 1000 Ω przy 0°C, a opór rośnie z temperaturą. Inne rodzaje czujników mają odmienne charakterystyki, dlatego wynik trzeba odnieść do numeru części lub dokumentacji konkretnego modelu.
Czy termostat zabezpieczający można zastąpić modelem o wyższej temperaturze zadziałania?
Nie należy tego robić bez potwierdzenia katalogowego. Wyższy próg może dopuścić do przegrzania przewodów, panelu lub elektroniki. Muszą zgadzać się również sposób resetu, styki, obciążalność i mocowanie.
Dlaczego nowy czujnik nie usunął problemu z temperaturą?
Uszkodzona może być wiązka, złącze albo wejście pomiarowe modułu. Możliwe jest również, że kupiono czujnik o innej charakterystyce. Trzeba zmierzyć element na odłączonej wtyczce i sprawdzić ciągłość jego przewodów aż do elektroniki.
Czy brak grzania jest podstawą do wymiany termostatu?
Nie. Jeżeli nie działa cały piekarnik, najpierw sprawdź ustawienie zegara i tryb automatyczny, zasilanie, ogranicznik termiczny, przełącznik oraz wspólny tor grzałek. Jeżeli nie działa tylko jeden program, podejrzenie w pierwszej kolejności pada na grzałkę i styki obsługujące tę funkcję.
Czy można zamontować termostat o takiej samej temperaturze, ale dłuższej kapilarze?
Tylko gdy zgodność potwierdza katalog części. Nadmiaru kapilary nie wolno skracać, a jej przypadkowe zwinięcie lub zmiana trasy może utrudnić montaż i zmienić warunki pracy. Liczą się także styki, oś, mocowanie i położenie czujki.
