Przełączniki funkcji piekarnika Gorenje
Przełączniki funkcji piekarnika Gorenje kierują zasilanie do grzałek, wentylatora i oświetlenia odpowiednio do wybranego programu. Wypalone styki mogą powodować brak jednej funkcji, przerywanie grzania lub całkowity brak reakcji piekarnika. Część dobieraj według modelu oraz pełnego Art. No. albo kodu PS z tabliczki znamionowej, a nie tylko wyglądu i liczby pozycji pokrętła.
Jak działa przełącznik funkcji piekarnika Gorenje?

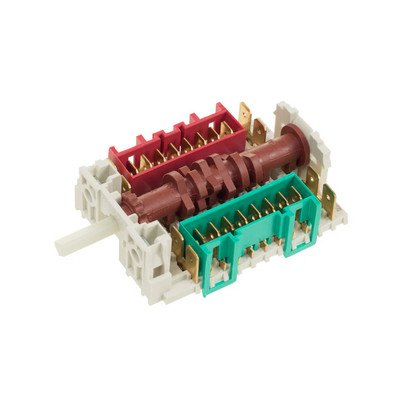

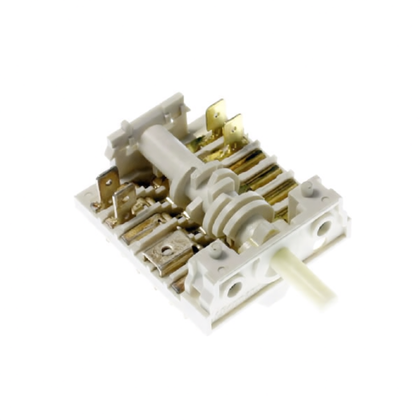

Mechaniczny przełącznik funkcji, nazywany również selektorem lub łącznikiem krzywkowym, zamyka różne zestawy styków zależnie od położenia pokrętła. W ten sposób wybiera obwody potrzebne między innymi do grzania górnego i dolnego, grilla, termoobiegu, wentylatora lub oświetlenia. Liczba dostępnych programów i sposób ich realizacji zależą od konstrukcji konkretnego piekarnika.
Nie należy mylić selektora piekarnika z regulatorem energii pola grzejnego. Regulator cyklicznie steruje mocą pola płyty, natomiast przełącznik funkcji zestawia obwody odpowiadające programom pieczenia. Części mogą wyglądać podobnie, ale nie są wzajemnie zamienne.
Objawy uszkodzenia przełącznika funkcji
Usterka może dotyczyć pojedynczego toru stykowego albo wspólnego styku zasilającego. Dlatego znaczenie ma nie tylko to, że piekarnik nie grzeje, lecz również na których programach występuje problem.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Nie działa tylko jeden program, np. termoobieg lub grzanie góra–dół | Wypalony styk selektora, uszkodzona grzałka, wentylator albo przewód danego obwodu | Porównaj działanie programów korzystających z tych samych elementów | Jeżeli dana grzałka działa na innym programie, jej obwód nie jest całkowicie przerwany; podejrzenie przesuwa się w stronę selektora, okablowania lub sterowania |
| Nie działa kilka funkcji wykorzystujących wspólną grzałkę | Grzałka, konektor, przewód, styk przełącznika lub przekaźnik w wersji elektronicznej | Sprawdź ciągłość grzałki oraz stan jej przyłączy, a następnie tor wskazany na schemacie | Sama ciągłość grzałki nie potwierdza jej izolacji ani tego, że podczas pracy otrzymuje prawidłowe zasilanie |
| Piekarnik nie reaguje na żadną funkcję | Brak zasilania, ustawienia zegara, termostat, zabezpieczenie termiczne, wspólny styk selektora, moduł lub instalacja | Sprawdź, czy działa wyświetlacz, lampka, wentylator i płyta oraz czy zegar jest ustawiony w trybie umożliwiającym pracę | Całkowity brak grzania nie jest sam w sobie dowodem uszkodzenia przełącznika |
| Funkcja włącza się po poruszeniu pokrętłem albo zanika w określonym położeniu | Zużyty mechanizm, nadpalone lub niestabilne styki, poluzowane złącze | Przy odłączonym urządzeniu oceń pracę zapadek, luzy osi i przyłącza | Nierówne pozycjonowanie lub nadtopiona obudowa uzasadniają wymianę, ale trzeba też usunąć przyczynę przegrzewania złącza |
| Czuć zapach przegrzanego tworzywa, widać osmalenie | Wypalony styk, luźny konektor albo przegrzany przewód | Nie uruchamiaj urządzenia; obejrzyj selektor, wsuwki i izolację przewodów | Wymiana samego przełącznika nie wystarczy, jeśli konektor utracił sprężystość lub przewód jest uszkodzony |
Kontrolka albo wentylator działające po wybraniu programu nie potwierdzają sprawności wszystkich sekcji przełącznika. Jeden tor może zasilać lampę, a inny grzałkę. Podobnie brak dolnego grzania nie oznacza automatycznie awarii selektora — najpierw trzeba ustalić, czy dolna grzałka działa na jakimkolwiek programie.
Co wykluczyć przed zakupem przełącznika?
Ustawienia zegara i programatora
Po zaniku zasilania część kuchenek wymaga ustawienia aktualnej godziny lub skasowania programu automatycznego. Wyświetlacz może działać, mimo że programator nie zezwala na załączenie grzania. Jeżeli problem pojawił się bezpośrednio po odłączeniu urządzenia, zacznij od instrukcji właściwej dla modelu.
Grzałki i ich przyłącza
Jeżeli nie działa tylko funkcja korzystająca z określonej grzałki, sprawdza się jej ciągłość po odłączeniu przewodów od badanego elementu. Wynik OL lub nieskończona rezystancja oznacza przerwę. Niska, stabilna rezystancja wskazuje na zachowaną ciągłość, ale nie potwierdza jeszcze prawidłowej izolacji względem obudowy ani zachowania grzałki po rozgrzaniu.
Odpowiednie elementy znajdują się w kategorii grzałek do kuchni i piekarników Gorenje, jednak część należy kupować dopiero po potwierdzeniu usterki.
Termostat, czujnik i zabezpieczenie termiczne
W piekarnikach z mechanicznym termostatem przerwany tor termostatu może zablokować grzanie na wszystkich programach. W urządzeniach sterowanych elektronicznie podobny objaw może powodować czujnik temperatury, zabezpieczenie termiczne albo moduł wykonawczy. Gdy piekarnik grzeje, ale nie osiąga zadanej temperatury lub wyłącza się w niewłaściwym momencie, sprawdź również termostaty i czujniki temperatury Gorenje oraz sposób sterowania przewidziany w danym modelu.
Wyłącznik drzwi i moduł sterujący
W niektórych konstrukcjach otwarcie drzwi wyłącza grzałki i wentylator. Uszkodzony wyłącznik drzwi lub jego mechaniczne uruchamianie może więc przypominać awarię przełącznika funkcji. W piekarnikach, w których pokrętło przekazuje jedynie informację do elektroniki, za zasilanie odbiorników mogą odpowiadać przekaźniki na module. Takiego sterowania nie diagnozuje się jak klasycznego wielotorowego łącznika krzywkowego.
Jak sprawdzić styki przełącznika miernikiem?
Pomiar wykonuje się przy urządzeniu odłączonym od zasilania i po odpięciu przynajmniej przewodów badanego toru. Pozostawione połączenia równoległe mogą dać pozorną ciągłość przez grzałkę, lampę, silnik lub moduł.
- Zapisz położenie każdego przewodu i wykonaj wyraźne zdjęcia oznaczeń zacisków.
- Odszukaj schemat elektryczny lub tabelę połączeń przełącznika właściwą dla modelu i numeru części.
- Ustaw miernik na test ciągłości albo niski zakres rezystancji.
- Sprawdź wskazane pary zacisków w pozycji 0 oraz na kolejnych funkcjach.
- Zamknięty styk powinien mieć stabilną, bardzo małą rezystancję, a styk otwarty nie powinien przewodzić.
- Porusz delikatnie osią w obrębie zatrzasku. Wynik zanikający bez zmiany pozycji może wskazywać na zużyty lub przegrzany styk.
Nie istnieje jedna uniwersalna tabela połączeń dla wszystkich przełączników Gorenje. Pomiar przypadkowo wybranych pinów nie pozwala rozstrzygnąć sprawności, ponieważ zaciski, mostki i sekwencja załączania zależą od konkretnego wykonania. Dobry wynik statyczny również nie wyklucza styku, który zwiększa opór pod obciążeniem i nagrzewa się podczas pracy.
Pomiary napięcia w pracującym piekarniku są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi, zabezpieczenia urządzenia i schematu konkretnego modelu. Nie wolno mostkować przełącznika ani zabezpieczeń w celu próbnego uruchomienia grzałek.
Oględziny przełącznika i przewodów
Po uzyskaniu dostępu zwróć uwagę na:
- zbrązowienie albo zwęglenie obudowy przy zaciskach,
- stopione gniazda styków i zdeformowane elementy z tworzywa,
- osmalone, luźne lub przebarwione konektory,
- twardą, popękaną lub nadtopioną izolację przewodów,
- poluzowaną oś i brak wyraźnych pozycji pokrętła,
- ślady łuku elektrycznego lub zapach przegrzanego tworzywa.
Nadpalonego konektora nie należy ponownie nasuwać na nową część bez oceny jego siły zacisku. Luźne połączenie zwiększa rezystancję, wydziela ciepło i może szybko uszkodzić nowy przełącznik. Uszkodzony fragment przewodu lub wsuwkę trzeba naprawić materiałami oraz metodą odpowiednimi do temperatury i obciążenia danego obwodu.
Rozbieranie fabrycznie złożonego selektora w celu czyszczenia styków jest ryzykowne. Wewnątrz znajdują się sprężyny, mostki i krzywki, których błędne ułożenie zmienia sekwencję załączania. Element ze zwęgloną lub stopioną obudową powinien zostać wymieniony, a nie regenerowany klejem lub prowizorycznym mostkiem.
Jak uzyskać dostęp i wymienić przełącznik?
Przełącznik znajduje się bezpośrednio za pokrętłem wyboru funkcji. Sposób dostępu zależy od rodzaju urządzenia:
- w piekarniku do zabudowy zwykle trzeba wysunąć urządzenie z mebla i zdemontować górną osłonę albo panel sterowania;
- w kuchni wolnostojącej dostęp może wymagać zdjęcia górnej osłony, tylnej części panelu lub elementów płyty podpalnikowej;
- w kuchni gazowo-elektrycznej przed przesuwaniem i rozbieraniem urządzenia należy również bezpiecznie zamknąć dopływ gazu, nie naprężając przewodu przyłączeniowego.
Przed pracą odłącz wszystkie tory zasilania urządzenia. Kuchenka podłączona na stałe wymaga rozłączenia właściwego zabezpieczenia instalacji oraz potwierdzenia braku napięcia odpowiednim przyrządem. Samo ustawienie pokręteł w pozycji 0 nie odłącza instalacji wewnętrznej.
Po zdjęciu pokrętła i osłon wykonaj zdjęcia przełącznika z kilku stron. Zapisz oznaczenia zacisków, mostków i przewodów. Najbezpieczniej przekładać konektory pojedynczo ze starego elementu na potwierdzony odpowiednik, porównując symbole zacisków — nie kolory przewodów. Wariant zamienny może mieć inne rozmieszczenie wyprowadzeń, dlatego zawsze obowiązuje instrukcja lub schemat dołączony do konkretnej części.
Po montażu sprawdź, czy przewody nie dotykają gorących elementów, konektory są wsunięte do końca, a pokrętło trafia we właściwe pozycje bez wymuszania obrotu. Test funkcjonalny powinien objąć kolejno programy wykorzystujące górną grzałkę, dolną grzałkę, grill, wentylator i oświetlenie — wyłącznie w zakresie funkcji dostępnych w danym modelu.
Jak dobrać przełącznik funkcji do piekarnika Gorenje?
Wygląd obudowy, takie samo złącze lub identyczna liczba pozycji nie potwierdzają zgodności. Przełączniki różnią się między innymi:
- wewnętrzną sekwencją łączenia styków,
- liczbą torów i położeniem mostków,
- liczbą pozycji roboczych,
- długością, kształtem i ustawieniem osi,
- sposobem mocowania do panelu,
- obciążalnością oraz wykonaniem zacisków,
- funkcjami przewidzianymi dla konkretnego wariantu piekarnika.
Do doboru przygotuj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. W piekarniku tabliczka jest zwykle widoczna na krawędzi komory po otwarciu drzwi; w kuchence wolnostojącej jej położenie może być inne. Sześciocyfrowy kod urządzenia bywa również podany w karcie gwarancyjnej.
Porównaj następnie numer starego przełącznika, oznaczenia producenta elementu i zgodność katalogową z pełnym oznaczeniem urządzenia. Jeżeli napisy są nieczytelne, wykonaj zdjęcie tabliczki znamionowej oraz starej części z widocznymi zaciskami i osią. Nie kupuj selektora tylko dlatego, że pasuje do niego dotychczasowe pokrętło; jeśli uszkodzone jest wyłącznie pokrętło lub jego gniazdo, sprawdź również pokrętła do kuchni i piekarników Gorenje.
FAQ – przełączniki funkcji piekarnika Gorenje
Czy brak grzania oznacza uszkodzony przełącznik funkcji?
Nie. Całkowity brak grzania może wynikać również z ustawień zegara, termostatu, zabezpieczenia termicznego, wyłącznika drzwi, przewodów, zasilania lub modułu. Podejrzenie przełącznika rośnie, gdy nie działają wybrane programy, objaw zależy od położenia pokrętła albo widać przegrzane styki.
Dlaczego jedna funkcja piekarnika nie działa, a pozostałe są sprawne?
Każdy program korzysta z innej kombinacji styków i odbiorników. Uszkodzony może być pojedynczy tor selektora, ale również grzałka, wentylator lub przewód używany tylko na tym programie. Porównanie kilku funkcji pozwala ustalić, który element jest wspólny dla niedziałających trybów.
Czy przełącznik można sprawdzić testem ciągłości?
Tak, ale wynik ma znaczenie tylko po porównaniu z tabelą połączeń właściwą dla danego przełącznika. Badanie wykonuje się bez zasilania i po odłączeniu przewodów badanego toru. Test statyczny nie wykrywa każdej usterki występującej dopiero pod obciążeniem.
Czy można przełożyć przewody według ich kolorów?
Nie należy na tym polegać. Kolory mogą różnić się między seriami i wariantami urządzenia. Przewody przekłada się według oznaczeń zacisków, udokumentowanego położenia oraz schematu konkretnego modelu lub instrukcji zamiennika.
Czy przełącznik o tej samej liczbie pozycji będzie pasował?
Nie musi. Dwa selektory mogą mieć taką samą liczbę pozycji, lecz inną sekwencję styków, oś, mocowanie albo układ zacisków. Zgodność trzeba potwierdzić według modelu oraz Art. No. lub kodu PS urządzenia i numeru części.
Czy razem z przełącznikiem trzeba wymienić konektory?
Tylko wtedy, gdy są luźne, przebarwione, nadtopione lub nie zapewniają pewnego zacisku. Ponowne użycie przegrzanej wsuwki może doprowadzić do wzrostu temperatury połączenia i uszkodzenia nowego przełącznika.
