Termopary i termoelementy Mastercook
Termopara Mastercook podtrzymuje działanie zabezpieczenia przeciwwypływowego gazu. Gdy palnik gaśnie po puszczeniu pokrętła, przyczyną może być termopara, jej ustawienie, zabrudzenie, połączenie albo zawór. Dobieraj część po pełnych danych kuchni oraz długości, końcówkach i sposobie mocowania starego elementu.
Jak działa termopara w kuchni Mastercook?
Termopara, nazywana również termoelementem, jest częścią układu zabezpieczenia przeciwwypływowego gazu. Jej końcówka znajduje się przy palniku i nagrzewa się od płomienia. Wytworzone napięcie termoelektryczne podtrzymuje elektromagnes w zaworze gazowym. Po zgaśnięciu płomienia termopara stygnie, a zawór powinien odciąć dopływ gazu.
W kuchniach Mastercook spotyka się termopary do palników nawierzchniowych oraz dłuższe elementy przeznaczone do palników piekarnika. Mogą mieć końcówkę przy zaworze w postaci nakrętki gwintowanej albo konektorów. Dlatego sama nazwa „termopara Mastercook” nie wystarcza do potwierdzenia zgodności.
Palnik gaśnie po puszczeniu pokrętła – co sprawdzić?
Ten objaw wskazuje na problem w układzie podtrzymania płomienia, ale nie jest dowodem uszkodzenia samej termopary. Diagnostykę warto prowadzić w kolejności od prostych przyczyn do pomiaru podzespołu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Płomień zapala się, ale gaśnie po zwolnieniu pokrętła | Źle ogrzewana lub uszkodzona termopara, zabrudzenie, luźne połączenie, zawór lub elektromagnes | Czy końcówka termopary znajduje się w stabilnej części płomienia; czy palnik i otwory płomieniowe są czyste; czy połączenie przy zaworze jest pewne | Jeśli poprawienie położenia i oczyszczenie nie pomaga, potrzebne jest sprawdzenie termopary oraz zaworu |
| Trzeba długo trzymać pokrętło, a płomień utrzymuje się niestabilnie | Słabe nagrzewanie końcówki, zabrudzenie, częściowo uszkodzona termopara, problem z mechanizmem zaworu | Porównaj zachowanie z innym palnikiem i sprawdź, czy płomień prawidłowo omywa czujnik | Długi czas nagrzewania nie rozstrzyga samodzielnie, czy winna jest termopara |
| Jeden palnik gaśnie, pozostałe działają prawidłowo | Lokalna termopara, mocowanie, zawór, palnik lub dysza | Obejrzyj elementy tego palnika i porównaj ich ustawienie z działającym palnikiem | Usterka jednego stanowiska jest mniej typowa dla problemu z dopływem gazu do całej kuchni |
| Wszystkie palniki zachowują się podobnie | Dopływ gazu, ciśnienie, wspólny sposób obsługi, zabrudzenie wielu palników albo problem konstrukcyjny | Sprawdź, czy problem dotyczy wszystkich palników i czy pojawił się jednocześnie | Nie zakładaj, że kilka termopar uszkodziło się w tym samym momencie; potrzebna jest kontrola układu zasilania gazem |
| Płomień jest mały lub nierówny | Zabrudzone otwory palnika, dysza, niewłaściwe ciśnienie gazu, nieprawidłowy montaż korony | Oczyść elementy palnika i sprawdź ich prawidłowe ułożenie | Sam mały płomień nie potwierdza awarii termopary |
Oględziny przed zakupem
Przy zimnym urządzeniu sprawdź, czy końcówka termopary nie jest zdeformowana, przepalona, skorodowana lub pokryta grubą warstwą sadzy. Obejrzyj również kapilarę: nie powinna być zgnieciona, przecięta ani załamana ostrym łukiem. Zwróć uwagę na uchwyt przy palniku i miejsce połączenia z zaworem.
Końcówka musi być ustawiona tak, aby płomień rzeczywiście ją ogrzewał. Jeśli płomień omija czujnik, nowa termopara może zachowywać się tak samo jak stara. Warto też sprawdzić, czy pokrętło nie opiera się o panel i czy po jego wciśnięciu zawór jest mechanicznie dociskany do właściwego położenia.
Jak sprawdzić termoparę miernikiem?
Podstawowy pomiar ciągłości przewodu może wykryć przerwę, ale nie potwierdza pełnej sprawności termopary. Element może mieć ciągłość, a mimo to nie wytwarzać wystarczającego napięcia w warunkach pracy albo nie współpracować prawidłowo z elektromagnesem zaworu.
Pełniejsza diagnostyka wymaga:
- odcięcia dopływu gazu i przygotowania urządzenia zgodnie z procedurą dla konkretnego modelu;
- odłączenia termopary od zaworu, aby nie mierzyć całego układu zamiast czujnika;
- użycia miernika na zakresie napięcia stałego odpowiednim dla wartości milivoltowych;
- sprawdzenia napięcia generowanego przez nagrzaną końcówkę zgodnie z dokumentacją danego zaworu i termopary;
- porównania wyniku z wymaganiami konkretnego układu, a nie z uniwersalną wartością dla wszystkich kuchenek.
Wynik niski lub niestabilny może wskazywać na termoparę, jej złe ogrzewanie, uszkodzenie kapilary albo problem z połączeniem. Prawidłowy wynik termopary nie wyklucza zaworu, elektromagnesu, mechanizmu docisku ani niewłaściwego ustawienia końcówki. Z kolei sam pomiar rezystancji lub ciągłości nie pozwala ocenić zachowania elementu pod obciążeniem zaworu.
Pomiary w układzie gazowym i testy wymagające uruchomienia palnika są przeznaczone dla osoby z odpowiednim doświadczeniem, narzędziami i uprawnieniami. Nie należy zwierać termopary, omijać zabezpieczenia ani utrzymywać zaworu w pozycji otwartej prowizorycznym połączeniem.
Wymiana termopary Mastercook
W wielu kuchniach wolnostojących dostęp do termopary palnika wymaga zdjęcia rusztu, pokrywy palnika i korony, a następnie uniesienia lub demontażu blatu. Dokładna kolejność zależy od konstrukcji urządzenia. Termopara piekarnika może wymagać dostępu od strony komory pieczenia przy palniku oraz od strony tylnej lub bocznej obudowy przy zaworze.
Typowa kolejność prac wygląda następująco:
- Zamknij zawór dopływu gazu, odłącz zasilanie elektryczne i poczekaj, aż urządzenie całkowicie ostygnie.
- Zdemontuj tylko te elementy obudowy i palnika, które są potrzebne do uzyskania dostępu.
- Prześledź przebieg starej termopary od końcówki przy płomieniu do zaworu. Zrób zdjęcie położenia uchwytów przed demontażem.
- Odłącz końcówkę przy zaworze. W zależności od wykonania może być wkręcana albo zakończona konektorami.
- Usuń mocowanie przy palniku i wyjmij kapilarę bez jej zgniatania.
- Poprowadź nowy element tą samą drogą, bez ostrych zagięć, naprężeń i kontaktu z gorącymi częściami.
- Zamocuj końcówkę w takim samym położeniu względem płomienia jak w oryginalnym wykonaniu.
- Podłącz termoparę do właściwego zaworu, zamontuj osłony i elementy palnika.
- Po każdej ingerencji w urządzenie gazowe wykonaj kontrolę szczelności odpowiednim środkiem do wykrywania nieszczelności. Nie używaj płomienia do sprawdzania szczelności.
- Po potwierdzeniu szczelności sprawdź, czy płomień zapala się prawidłowo i pozostaje stabilny po zwolnieniu pokrętła.
Nie ciągnij za kapilarę, nie zaginaj jej przy samym czujniku i nie dokręcaj połączenia siłą mogącą uszkodzić gwint zaworu. Jeżeli przy demontażu trzeba rozłączać inne przewody gazowe, regulować zawór lub masz wątpliwości co do szczelności, pracę powinien wykonać wykwalifikowany instalator albo serwisant.
Jak dobrać termoparę do kuchni Mastercook?
Najpierw ustal, czy część jest przeznaczona do konkretnego palnika płyty, czy do palnika piekarnika. Następnie porównaj:

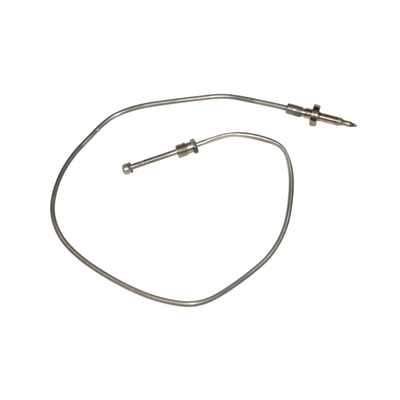

- długość kapilary, na przykład 450, 500, 600 lub 1000 mm;
- rodzaj zakończenia przy zaworze – gwintowana nakrętka albo konektory;
- kształt i sposób mocowania końcówki przy palniku;
- oznaczenie katalogowe, takie jak C080002T2, C080004T8 lub C080030T3, jeśli znajduje się na starej części;
- przebieg kapilary i miejsce montażu w konkretnej wersji kuchni;
- pełne dane urządzenia z tabliczki znamionowej.
W tej kategorii występują między innymi termopary Mastercook/Fagor o różnych długościach i sposobach podłączenia. Przykładowo oznaczenie C080002T2 odnosi się do elementu 600 mm z podłączeniem konektorowym, ale nie oznacza to automatycznej zgodności ze wszystkimi kuchniami Mastercook.
Samo podobieństwo zdjęcia, identyczna liczba przewodów albo pasujący gwint nie wystarczają do potwierdzenia części. Różnić się może położenie końcówki, sposób mocowania, długość, charakterystyka termopary lub współpraca z zaworem.
Przy pytaniu o dobór przygotuj model kuchni, kod wyrobu oraz 14-cyfrowy numer fabryczny odczytane z tabliczki znamionowej. Dodatkowo podaj zastosowanie części, jej długość, typ końcówki i zdjęcia obu zakończeń. To pozwala odróżnić termoparę palnika od elementu piekarnika i ograniczyć ryzyko zakupu niewłaściwego wariantu.
Powiązane części Mastercook
Jeżeli po sprawdzeniu termopary objaw nadal występuje, przydatne mogą być również informacje o elementach palników Mastercook oraz zaworach do kuchni Mastercook. Wszystkie elementy należy dobierać do pełnego oznaczenia urządzenia, a nie wyłącznie do nazwy handlowej.
FAQ
Czy palnik gasnący po puszczeniu pokrętła zawsze oznacza uszkodzoną termoparę?
Nie. Podobny objaw może powodować zabrudzenie palnika, źle ustawiona końcówka termopary, luźne połączenie, problem z pokrętłem, elektromagnesem lub zaworem gazowym. Najpierw sprawdź prostsze przyczyny i położenie czujnika.
Czy można sprawdzić termoparę przez pomiar ciągłości?
Można wykryć w ten sposób przerwę w obwodzie, ale prawidłowa ciągłość nie potwierdza sprawności pod obciążeniem. Do oceny potrzebny jest pomiar napięcia termoelektrycznego i porównanie z wymaganiami konkretnego układu.
Czy termopara 600 mm pasuje do każdej kuchni Mastercook?
Nie. Oprócz długości liczą się końcówki, sposób mocowania, przeznaczenie do palnika oraz pełny wariant urządzenia. Termopara C080002T2 ma podłączenie konektorowe, więc nie jest zamienna z każdym elementem zakończonym nakrętką.
Czy termoparę palnika można zastosować w piekarniku?
Nie należy zakładać takiej zamienności. Termopary piekarnika mogą mieć inną długość, prowadzenie, mocowanie końcówki i współpracować z innym zaworem. Dobór wymaga porównania starej części i danych kuchni.
Co zrobić, jeśli nowa termopara nie rozwiązała problemu?
Sprawdź, czy końcówka znajduje się w płomieniu, czy kapilara nie została zagięta, a połączenie przy zaworze jest prawidłowe. Jeśli termopara generuje właściwy sygnał, przyczyny trzeba szukać w zaworze, elektromagnesie, mechanizmie docisku albo w samym palniku.
Jakie dane podać przy doborze termopary Mastercook?
Podaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dołącz długość starej termopary, typ końcówki przy zaworze, sposób mocowania przy palniku oraz zdjęcia elementu, jeśli oznaczenie katalogowe jest nieczytelne.
