Termopary i termoelementy
Termopary do kuchenek, piekarników i płyt gazowych Hotpoint, Ariston oraz Indesit odpowiadają za działanie zabezpieczenia przeciwwypływowego gazu. Gdy palnik gaśnie po zwolnieniu pokrętła, przed wymianą sprawdź ustawienie palnika, ogrzewanie końcówki termopary i pracę zaworu. Część dobieraj po pełnym numerze serwisowym urządzenia, uwzględniając długość, mocowanie i zakończenie przewodu.
Jak działa termopara w kuchence lub płycie gazowej?

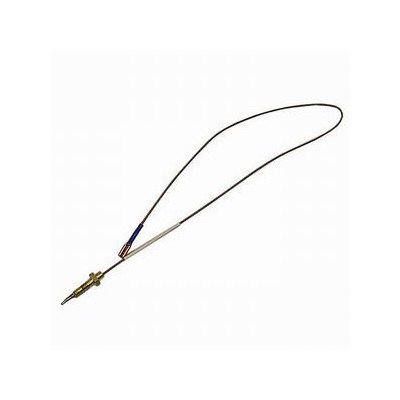

Termopara, nazywana również termoelementem, współpracuje z zabezpieczeniem znajdującym się w zaworze gazowym. Jej końcówka jest ogrzewana przez płomień i wytwarza niewielkie napięcie, które umożliwia elektromagnesowi podtrzymanie otwarcia zaworu. Podczas zapalania trzeba więc przez kilka sekund przytrzymać wciśnięte pokrętło.
Po zgaśnięciu płomienia termopara stygnie, napięcie zanika, a zawór odcina dopływ gazu. Z tego powodu uszkodzonego lub źle ogrzewanego termoelementu nie wolno mostkować ani zastępować trwałą blokadą zaworu. Takie działanie wyłącza zabezpieczenie przeciwwypływowe.
Palnik gaśnie po puszczeniu pokrętła – czy winna jest termopara?
Gaśnięcie płomienia po zwolnieniu pokrętła wskazuje, że zawór nie jest podtrzymywany, ale samo w sobie nie potwierdza uszkodzenia termopary. Najpierw warto ustalić, czy problem dotyczy jednego palnika, piekarnika, czy wszystkich odbiorników gazowych.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak interpretować wynik |
| Palnik zapala się, lecz gaśnie po puszczeniu pokrętła | Niedogrzana lub uszkodzona termopara, słaby styk z zaworem, usterka elektromagnesu | Ułożenie korony i pokrywki, położenie końcówki termopary, stan przewodu i połączenia | Jeżeli płomień prawidłowo ogrzewa czujnik, a problem pozostaje, trzeba zbadać termoparę, styki i zawór |
| Płomień jest nierówny albo omija czujnik | Źle założona lub zabrudzona korona, niedrożne kanały palnika, niewłaściwy element palnika | Po ostygnięciu zdjąć nakrywkę i koronę, oczyścić je i założyć równo | Poprawa po czyszczeniu oznacza, że termopara mogła być sprawna, lecz nie była odpowiednio ogrzewana |
| Pokrętło nie daje się wcisnąć do końca | Pokrętło opiera się o panel, jest uszkodzone albo źle osadzone | Zdjąć pokrętło i porównać jego osadzenie z pokrętłem sprawnego palnika | Brak pełnego skoku trzpienia może uniemożliwić mechaniczne otwarcie i zadziałanie zabezpieczenia |
| Iskra jest widoczna i płomień powstaje, ale po chwili gaśnie | Układ podtrzymania płomienia, a nie sam zapalacz | Obserwować, czy płomień obejmuje termoparę po zapłonie | Sprawna iskra potwierdza zapłon, lecz nie sprawność termopary ani zaworu |
| Płomień gaśnie dopiero na małym ustawieniu | Niestabilny mały płomień, zabrudzenie palnika, problem z regulacją zaworu | Porównać kształt płomienia na maksimum i minimum | Jeżeli na minimum płomień nie ogrzewa czujnika, sama wymiana termopary może nie usunąć usterki |
Jeśli płomień w ogóle nie powstaje, nie należy zaczynać od zakupu termopary. Brak iskry kieruje diagnostykę w stronę generatora i iskrownika, natomiast mały lub nierówny płomień może wymagać kontroli korony i nakrywki palnika albo właściwej dyszy gazowej.
Co można sprawdzić bez rozbierania instalacji gazowej?
Po wyłączeniu urządzenia, zamknięciu dopływu gazu i całkowitym ostygnięciu palnika można:
- zdjąć ruszt, nakrywkę i koronę palnika;
- usunąć resztki jedzenia oraz nagar z kanałów korony;
- sprawdzić, czy korona i nakrywka leżą równo na korpusie;
- obejrzeć końcówkę termopary pod kątem pęknięć, nadpalenia, poluzowania lub przemieszczenia;
- skontrolować, czy przewód termopary nie jest załamany, zgnieciony lub uszkodzony;
- sprawdzić, czy pokrętło może wykonać pełny skok wymagany do wciśnięcia trzpienia zaworu.
Końcówkę termopary należy czyścić delikatnie, bez wyginania czujnika i bez agresywnego szlifowania jej powierzchni. Czujnik musi znajdować się w przewidzianym przez producenta położeniu względem płomienia. Nie należy samodzielnie doginać mocowania na podstawie przypadkowego zdjęcia innego modelu.
Jeżeli wyczuwalny jest gaz, urządzenia nie wolno dalej uruchamiać. Trzeba zamknąć jego dopływ, przewietrzyć pomieszczenie i nie używać ognia ani przełączników elektrycznych w strefie możliwego wycieku.
Jak sprawdzić termoparę miernikiem?
Samo sprawdzenie ciągłości obwodu może wykryć całkowitą przerwę w przewodzie, lecz nie potwierdza, że termopara wytwarza wystarczający sygnał po ogrzaniu. Element może mieć ciągłość, a mimo to działać nieprawidłowo pod obciążeniem albo w temperaturze roboczej.
Pełniejsza kontrola polega na pomiarze napięcia stałego w zakresie miliwoltów, generowanego przez odłączoną termoparę podczas prawidłowego ogrzewania jej końcówki. Punkty pomiarowe, sposób podłączenia, wymagany czas ogrzewania i wartość graniczna zależą od konstrukcji termopary oraz zaworu. Wynik należy porównać z dokumentacją serwisową konkretnego urządzenia lub podzespołu.
Prawidłowe napięcie mierzone bez obciążenia nie rozstrzyga jeszcze o sprawności całego zabezpieczenia. Przyczyną może pozostać zabrudzone lub utlenione połączenie, niewłaściwy docisk końcówki, przerwa w drodze powrotnej obwodu albo niesprawny elektromagnes w zaworze gazowym. Z kolei zaniżony wynik nie musi oznaczać zużycia czujnika, jeśli podczas próby jego końcówka nie była właściwie ogrzewana.
Pomiar podczas pracy urządzenia, demontaż połączeń przy zaworze oraz diagnostyka instalacji gazowej są czynnościami serwisowymi. Wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak odróżnić usterkę termopary od problemu ze stykiem lub zaworem?
Najbardziej miarodajna diagnostyka obejmuje cały tor: ogrzewanie końcówki, sygnał termopary, czystość i docisk połączeń, ciągłość obwodu oraz działanie elektromagnesu. Założenie nowej termopary nie potwierdza automatycznie usterki zaworu, jeśli jej styki nie zostały prawidłowo osadzone i dokręcone.
Jeżeli nowa, właściwie dobrana termopara jest prawidłowo ogrzewana, a palnik nadal gaśnie, nie należy montować kolejnej części na próbę. Najpierw trzeba skontrolować powierzchnie stykowe przy zaworze i mocowaniu termopary. Powinny być czyste, prawidłowo złożone i zapewniać pewny kontakt, ale nie wolno ich przerabiać ani zastępować prowizorycznym przewodem.
Dopiero gdy termopara wytwarza prawidłowy sygnał, połączenia są sprawne, a zawór nadal nie podtrzymuje płomienia, podejrzenie przechodzi na elektromagnes lub mechanizm zaworu. Potwierdzona usterka tego zespołu oznacza konieczność naprawy zgodnej z dokumentacją albo wymiany właściwego zaworu.
Gdy problem pojawił się po czyszczeniu lub wcześniejszym demontażu, w pierwszej kolejności należy ponownie sprawdzić ułożenie korony, nakrywki, mocowanie czujnika oraz połączenie termopary z zaworem. Jeśli płomień odchyla się od termopary, przyczyną może być nieprawidłowo złożony lub odkształcony element palnika, mimo że sam termoelement jest sprawny.
Dostęp do termopary i przebieg wymiany

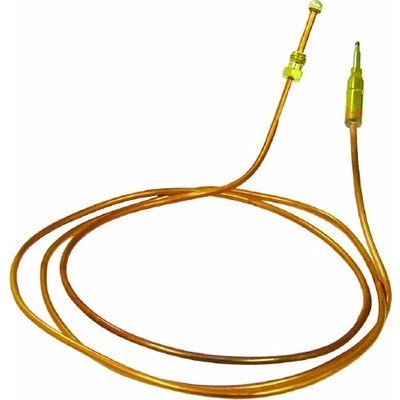

W płycie gazowej końcówka czujnika znajduje się przy odpowiednim palniku, a przewód biegnie pod płytą do zaworu za pokrętłem. Dostęp do dolnej części może wymagać wyjęcia płyty z blatu lub zdjęcia jej osłony serwisowej. W kuchniach wolnostojących do zaworów dochodzi się – zależnie od konstrukcji – po zdjęciu panelu przedniego albo płyty podpalnikowej. Termopara piekarnika ma część pomiarową przy palniku w komorze i dłuższy przewód prowadzony do zaworu sterującego.
Nie istnieje jedna procedura demontażu odpowiednia dla wszystkich modeli Hotpoint, Ariston i Indesit. Przed rozpoczęciem pracy trzeba ustalić drogę dostępu na podstawie dokumentacji konkretnego urządzenia. Niewłaściwy demontaż może uszkodzić przewody zapalacza, rurki gazowe, mocowania palników albo uszczelnienie płyty.
Podczas wymiany należy:
- Zamknąć dopływ gazu i odłączyć urządzenie od zasilania elektrycznego.
- Uzyskać dostęp zgodnie z konstrukcją danego modelu, bez naprężania przewodów i rurek.
- Zanotować przebieg przewodu oraz położenie sondy; pomocne są zdjęcia wykonane przed demontażem.
- Odłączyć termoparę od mocowania przy palniku i od współpracującego zaworu.
- Poprowadzić nową część tą samą drogą, bez ostrych zagięć, skracania i kontaktu z ruchomymi lub nadmiernie nagrzewającymi się elementami.
- Zamocować końcówkę w pozycji przewidzianej dla danego palnika, a połączenie z zaworem wykonać bez przekoszenia gwintu i nadmiernego dokręcania.
- Złożyć urządzenie i przeprowadzić kontrolę działania oraz szczelności zgodnie z instrukcją serwisową.
Czynności wymagające rozłączenia elementów instalacji gazowej oraz końcową kontrolę szczelności powinien wykonać wykwalifikowany technik z wymaganymi uprawnieniami. Stosuje się przeznaczony do tego detektor lub zatwierdzony środek pianotwórczy. Szczelności nie wolno sprawdzać płomieniem.
Jak dobrać termoparę Hotpoint, Ariston lub Indesit?

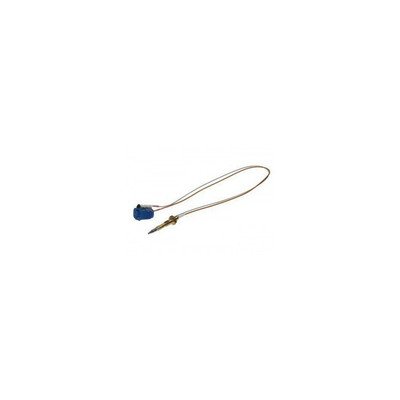

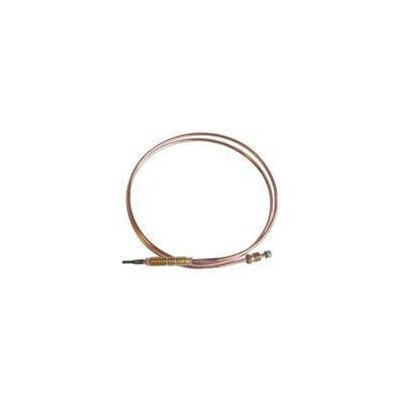

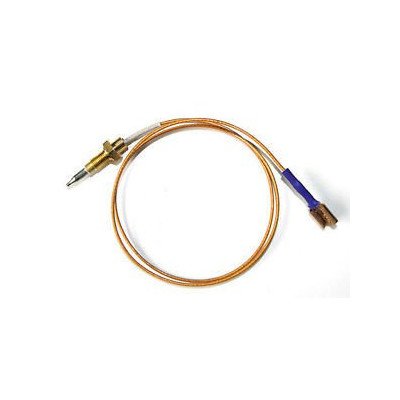

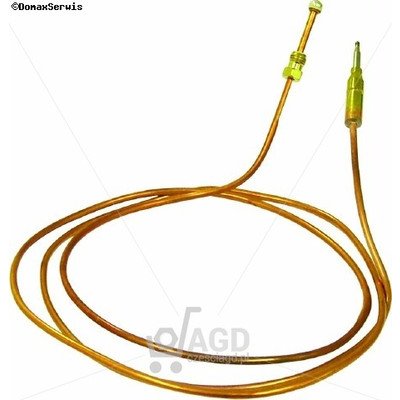

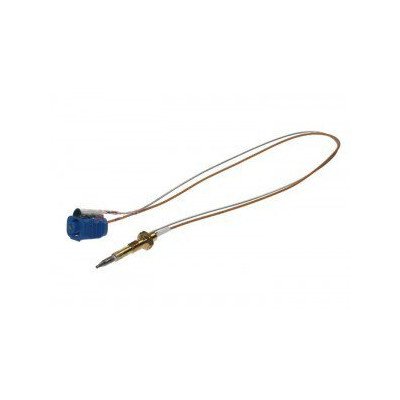

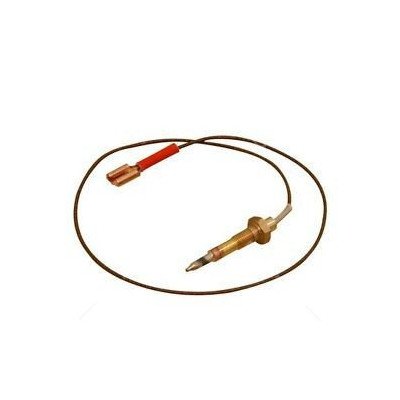

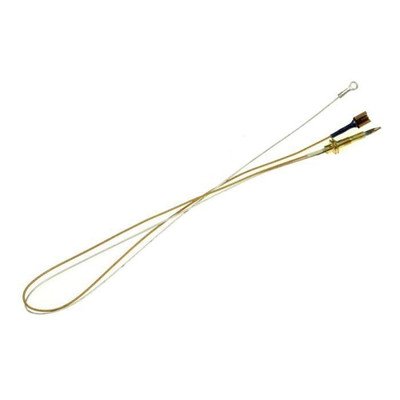

Termopary podobne na zdjęciu mogą różnić się cechami decydującymi o montażu i działaniu zabezpieczenia:

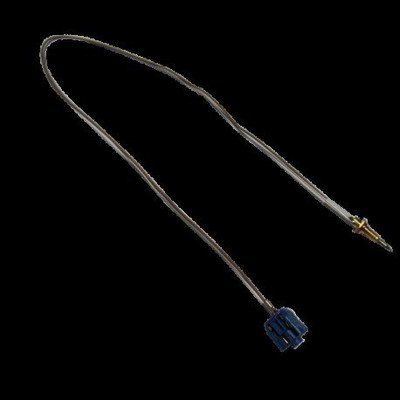

- długością i sposobem prowadzenia przewodu;

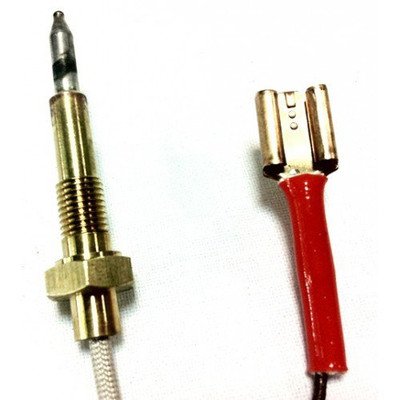

- konstrukcją końcówki przy palniku;
- uchwytem oraz położeniem montażowym;

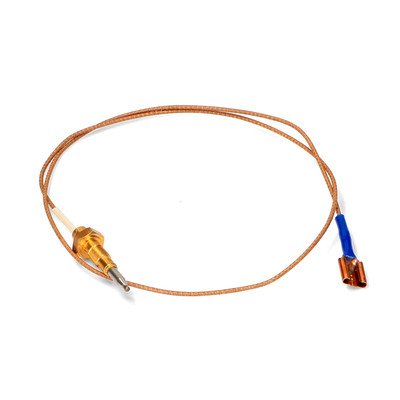

- rodzajem zakończenia przy zaworze;
- liczbą i wykonaniem połączeń elektrycznych;

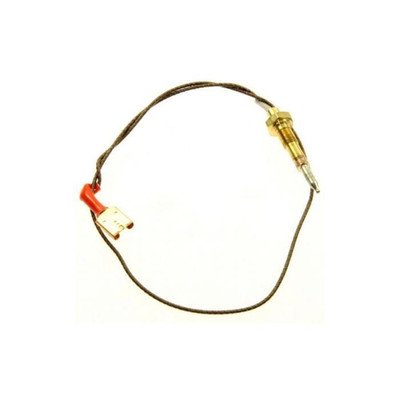

- przeznaczeniem do palnika nawierzchniowego, piekarnika, grilla lub palnika wielokoronowego.

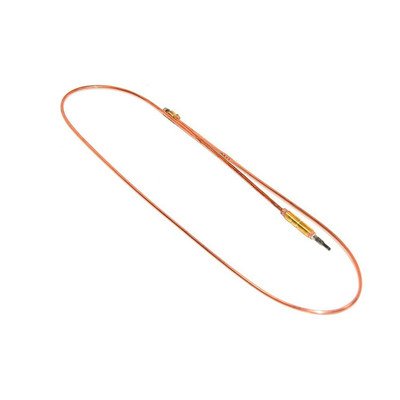

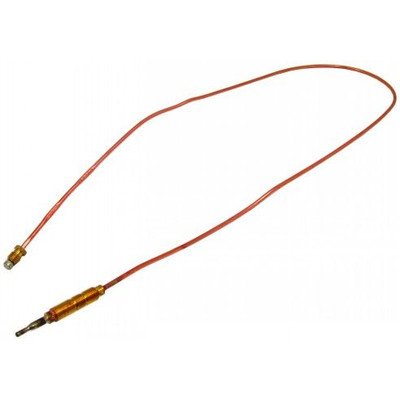

Długość nie może być dobierana wyłącznie według przybliżonego pomiaru starej części. Termopara tego samego urządzenia może mieć inną długość zależnie od położenia palnika, a pasujący gwint lub wtyk nie potwierdza właściwej charakterystyki i mocowania.
W urządzeniach Hotpoint, Ariston i Indesit podstawą weryfikacji jest pełny numer serwisowy z tabliczki znamionowej, często 12-cyfrowy i rozpoczynający się od 85. Sam skrócony model może obejmować kilka wariantów z innymi zaworami lub termoparami. Przed zakupem odczytaj cały numer bez pomijania zer, a następnie potwierdź w katalogu przeznaczenie części do konkretnego palnika lub piekarnika. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie całej tabliczki znamionowej.
FAQ – termopary i zabezpieczenia gazu
Czy palnik gasnący po puszczeniu pokrętła zawsze oznacza uszkodzoną termoparę?
Nie. Podobny objaw powoduje zbyt słabe ogrzewanie czujnika, źle ułożona korona palnika, niepełny skok pokrętła, zabrudzone lub niedociśnięte połączenie, przerwa w obwodzie albo uszkodzony elektromagnes zaworu. Termoparę należy wymieniać po wykluczeniu tych przyczyn lub potwierdzeniu jej nieprawidłowego działania.
Jak długo trzeba przytrzymać pokrętło po zapaleniu palnika?
W wielu płytach tej grupy producent zaleca około 5–10 sekund, ale właściwy czas należy sprawdzić w instrukcji konkretnego modelu. Jeżeli palnik nie utrzymuje płomienia mimo prawidłowej obsługi, dalsze wielokrotne próby nie zastępują diagnostyki.
Czy zabrudzoną termoparę trzeba od razu wymienić?
Nie. Po zamknięciu gazu i ostygnięciu urządzenia można delikatnie oczyścić jej końcówkę oraz prawidłowo ułożyć elementy palnika. Jeśli po czyszczeniu płomień nadal nie ogrzewa czujnika albo zabezpieczenie nie podtrzymuje zaworu, potrzebna jest dalsza kontrola.
Czy sprawna iskra potwierdza sprawność termopary?
Nie. Iskrownik służy do zapalenia mieszanki gazowo-powietrznej, a termopara odpowiada za podtrzymanie zaworu po wykryciu płomienia. Palnik może zapalać się prawidłowo i gasnąć po zwolnieniu pokrętła z powodu usterki układu zabezpieczenia.
Czy można zamontować uniwersalną termoparę?
Tylko wtedy, gdy jej producent jednoznacznie potwierdza zgodność z urządzeniem i zaworem oraz zapewnione są właściwe mocowanie, długość i położenie sondy. Sam zestaw przejściówek lub pasujący gwint nie daje takiego potwierdzenia.
Czy po wymianie termopary trzeba regulować gaz?
Prawidłowa wymiana dedykowanej termopary zwykle nie polega na regulowaniu przepływu gazu. Jeżeli jednak demontaż obejmował zawór, dyszę, przewody gazowe lub regulację płomienia minimalnego, urządzenie wymaga kontroli wykonanej zgodnie z dokumentacją przez wykwalifikowanego technika.
