Zawory gazowe, kurki i komplety dysz do kuchni Whirlpool
Zawory gazowe, kurki i komplety dysz do kuchni Whirlpool dobiera się do konkretnego palnika, rodzaju gazu i ciśnienia zasilania. Słaby, nierówny lub gasnący płomień nie zawsze oznacza awarię zaworu — przyczyną może być zabrudzona dysza, źle ułożona korona albo zabezpieczenie termoparowe. Przed zakupem sprawdź pełny numer Service urządzenia, zwykle 12-cyfrowy i zaczynający się od 85.
Zawór, kurek i dysza gazowa — jakie mają zadania?

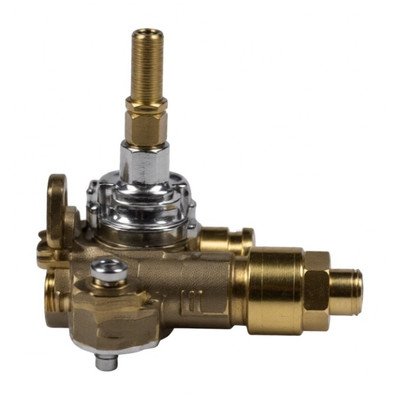

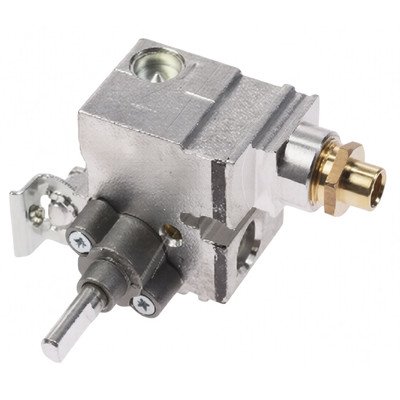

Kurek gazowy sterowany pokrętłem otwiera, zamyka i reguluje dopływ gazu do określonego palnika. W wielu płytach i kuchniach Whirlpool jest połączony z elektromagnetycznym zabezpieczeniem przeciwwypływowym. Po zapaleniu palnika ogrzana termopara umożliwia utrzymanie zaworu w pozycji otwartej, natomiast po zgaśnięciu płomienia dopływ gazu powinien zostać odcięty.
Dysza, nazywana również iniektorem, dozuje gaz wpływający do korpusu palnika. Jej wykonanie zależy między innymi od rodzaju gazu, wymaganego ciśnienia oraz mocy i konstrukcji palnika. Dlatego dysza przeznaczona do palnika pomocniczego nie może być dowolnie zamieniana z dyszą palnika dużego lub WOK, nawet jeśli pasuje do gwintu.
Co sprawdzić, gdy palnik działa nieprawidłowo?
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Jeden palnik ma mały płomień | zabrudzona dysza, zatkane otwory korony, źle ułożony palnik, ograniczony przepływ przez kurek | Porównaj palniki przy tych samych ustawieniach. Jeżeli problem dotyczy tylko jednego, zacznij od ostudzenia, oczyszczenia i prawidłowego ułożenia jego zdejmowanych elementów. Brak poprawy po wykluczeniu dyszy i korony uzasadnia kontrolę kurka oraz rurki zasilającej. |
| Wszystkie palniki są wyraźnie słabsze | niepełne otwarcie zaworu głównego, kończący się gaz w butli, niewłaściwy albo uszkodzony reduktor, nieprawidłowe ciśnienie | Jednoczesne pogorszenie pracy wszystkich palników rzadko wskazuje na awarię kilku kurków naraz. Instalator powinien sprawdzić źródło gazu, reduktor i ciśnienie właściwe dla urządzenia. |
| Płomień jest nierówny, żółty lub brudzi naczynia | zabrudzona albo źle osadzona korona, niedrożne otwory palnika, nieodpowiednie dysze, niezgodny rodzaj lub ciśnienie gazu | Oczyść i dokładnie wysusz koronę oraz pokrywkę. Jeśli urządzenie było przezbrajane, porównaj komplet dysz z tabelą dla konkretnego modelu i gazu. Sam kolor płomienia nie rozstrzyga, czy uszkodzony jest zawór. |
| Palnik gaśnie po puszczeniu pokrętła | zbyt krótkie przytrzymanie pokrętła, zabrudzenie przy termoparze, płomień nie ogrzewa końcówki termopary, uszkodzona termopara, jej połączenie lub elektromagnes zaworu | Po zapłonie przytrzymaj pokrętło przez czas podany w instrukcji urządzenia — w części płyt Whirlpool jest to około 5–10 sekund. Jeżeli prawidłowy płomień obejmuje termoparę, a palnik nadal gaśnie, potrzebna jest kontrola całego obwodu zabezpieczenia, nie automatyczna wymiana kurka. |
| Pokrętło obraca się bardzo ciężko, zacina się albo nie wraca | uszkodzenie mechaniczne kurka, zabrudzenie mechanizmu, ocierające lub pęknięte pokrętło | Zdejmij pokrętło dopiero po zamknięciu dopływu gazu i sprawdź, czy nie jest pęknięte lub zdeformowane. Nie obracaj trzpienia siłą i nie wpuszczaj przypadkowego oleju do zaworu. Wadliwy kurek powinien ocenić technik. |
| Iskra jest widoczna, ale palnik się nie zapala | zamknięty dopływ gazu, pusta butla, zatkana dysza lub palnik, źle ułożona korona, usterka kurka | Iskra potwierdza jedynie działanie części układu zapłonowego. Jeżeli pozostałe palniki pracują prawidłowo, szukaj miejscowego ograniczenia przepływu. Gdy nie działa żaden palnik, najpierw sprawdza się zasilanie gazem. |
Problemy z samą iskrą, takie jak brak wyładowania lub iskra pojawiająca się z dala od palnika, wymagają diagnostyki świecy zapłonowej i iskrownika, a nie wymiany dyszy. Gdy palnik zapala się, lecz nie pozostaje włączony po puszczeniu pokrętła, należy uwzględnić również termoparę i zabezpieczenie przeciwwypływowe.
Bezpieczne oględziny dostępne dla użytkownika
Po zamknięciu dopływu gazu, odłączeniu zasilania elektrycznego zapalacza i całkowitym ostygnięciu płyty można zdjąć ruszt, pokrywkę oraz koronę palnika. Sprawdź wtedy:
- czy korona leży równo i trafia w przewidziane elementy ustalające;
- czy jej otwory nie są zaklejone resztkami potraw;
- czy w zagłębieniu palnika nie pozostała woda po czyszczeniu lub wykipieniu;
- czy końcówka termopary znajduje się w obszarze płomienia;
- czy pokrętło nie jest pęknięte i nie opiera się o panel przed pełnym wciśnięciem trzpienia;
- czy widoczna dysza nie ma uszkodzonego gniazda klucza albo śladów nieprawidłowego rozwiercania.
Elementy palnika po myciu trzeba dokładnie wysuszyć i ułożyć we właściwej pozycji. Nie należy powiększać otworu dyszy igłą, wiertłem ani stalowym drutem. Zmiana jego średnicy wpływa na ilość podawanego gazu i może doprowadzić do nieprawidłowego spalania. Nie wolno również zamieniać dysz między palnikami na podstawie samego wyglądu.
Kiedy podejrzewać uszkodzenie kurka gazowego?
Podejrzenie jest bardziej uzasadnione, gdy nieprawidłowość występuje tylko na jednym palniku, korona i dysza są drożne oraz właściwe, a zasilanie pozostałych palników jest prawidłowe. Na problem z kurkiem mogą wskazywać:
- brak wyraźnej zmiany płomienia między pozycją minimalną i maksymalną;
- zacinanie, nadmierny luz albo nierównomierna praca trzpienia;
- ograniczony przepływ mimo drożnej dyszy i przewodu palnika;
- nieutrzymywanie zabezpieczenia po potwierdzeniu sprawności termopary i jej połączenia;
- nieszczelność wykryta podczas profesjonalnej próby szczelności.
Rezystancja cewki zabezpieczenia nie ma jednej uniwersalnej wartości dla wszystkich kurków Whirlpool. Pomiar wykonany bez odłączenia badanego elementu albo bez danych serwisowych może być mylący. Co więcej, poprawny wynik elektryczny nie potwierdza szczelności ani prawidłowej pracy mechanicznej zaworu pod obciążeniem.
Kontrola cewki, pomiary napięcia termopary, demontaż kurka oraz próba szczelności są czynnościami serwisowymi. Wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dysze do gazu ziemnego i LPG nie są zamienne
Przezbrojenie urządzenia na inny rodzaj gazu nie polega wyłącznie na zamontowaniu dysz, które fizycznie pasują do palników. Trzeba zastosować komplet wskazany dla danego wariantu urządzenia, rodzaju gazu i jego ciśnienia. Poszczególne palniki otrzymują dysze o różnych przepustowościach.
Po zmianie gazu instalator powinien wykonać również czynności wymagane w instrukcji konkretnego modelu. W niektórych płytach Whirlpool obejmuje to regulację płomienia minimalnego przy kurkach, sprawdzenie stabilności podczas szybkiego przejścia z maksimum na minimum oraz zmianę oznaczenia kalibracji urządzenia. Dla LPG instrukcje wybranych modeli wymagają pełnego dokręcenia śruby regulacji minimum, ale zasady tej nie wolno przenosić na każde urządzenie bez sprawdzenia jego dokumentacji.
Nieprawidłowy komplet dysz może powodować zbyt duży lub zbyt mały płomień, gaśnięcie na minimum, hałaśliwą pracę albo niepełne spalanie. Dobór wyłącznie według wybitego numeru na starej dyszy jest ryzykowny, ponieważ oznaczenie trzeba odnieść do konkretnego palnika i tabeli producenta.
Dostęp do dyszy i zaworu gazowego
W wielu płytach dysza jest widoczna po zdjęciu rusztu, pokrywki i korony palnika. W innych konstrukcjach, szczególnie przy palnikach wielokoronowych lub palniku piekarnika, potrzebne są dodatkowe narzędzia i inna droga dostępu. Nie należy używać źle dopasowanego klucza — obrobienie miękkiej, mosiężnej dyszy może znacznie utrudnić bezpieczny demontaż.
Kurki znajdują się pod panelem pokręteł lub pod płytą podpalnikową i są połączone z kolektorem oraz rurkami prowadzącymi do palników. Uzyskanie dostępu może wymagać wyjęcia płyty z blatu albo demontażu górnej części kuchni. Konstrukcja mocowań różni się między seriami, dlatego właściwą kolejność ustala się na podstawie dokumentacji konkretnego urządzenia.
Podczas profesjonalnej wymiany trzeba zachować położenie przewodów, rurek, wyłączników zapalacza i połączeń termoparowych, zamontować właściwe uszczelnienia, a następnie skontrolować szczelność wszystkich naruszonych połączeń. Próby nie wykonuje się płomieniem. Po zakończeniu sprawdza się zapłon, odcięcie gazu po zgaśnięciu płomienia oraz stabilność każdego palnika na ustawieniu maksymalnym i minimalnym.
Jeżeli uszkodzona jest rurka lub złącze między kurkiem a palnikiem, odpowiednie elementy znajdują się w kategorii rurek gazowych, przewodów i złączek Whirlpool. Korony, nakrywki i korpusy palników należy dobierać osobno wśród elementów palników do kuchni Whirlpool.
Co zrobić, gdy czuć gaz?
Jeżeli zapach gazu pojawia się przy wyłączonym urządzeniu albo utrzymuje się po nieudanej próbie zapłonu, nie kontynuuj diagnostyki. Jeżeli można to zrobić bez ryzyka, zamknij zawór przy urządzeniu lub gazomierzu, otwórz drzwi i okna oraz opuść budynek. Nie zapalaj ognia, nie używaj zapalniczki do szukania wycieku, nie włączaj ani nie wyłączaj światła, okapu i innych urządzeń elektrycznych. Zadzwoń z bezpiecznego miejsca pod numer Pogotowia Gazowego 992 lub numer alarmowy 112.
Jak prawidłowo dobrać zawór albo komplet dysz Whirlpool?
Podstawą jest pełny numer Service lub 12NC z tabliczki znamionowej, zwykle 12-cyfrowy i rozpoczynający się od 85. Sama nazwa handlowa modelu, na przykład AKM lub AKR z numerem, może obejmować kilka wersji technicznych.
Przy doborze kurka porównuje się między innymi:
- pozycję i rodzaj obsługiwanego palnika;
- numer katalogowy części oraz zgodność z numerem Service urządzenia;
- sposób zamocowania do kolektora;
- układ i kierunek króćca wyjściowego;
- długość oraz profil trzpienia pokrętła;
- wykonanie zabezpieczenia termoparowego;
- współpracę z wyłącznikiem generatora iskier.
Przy doborze dysz potrzebne są dodatkowo rodzaj gazu, ciśnienie podane na tabliczce lub etykiecie kalibracyjnej, liczba i typ palników oraz przypisanie każdej dyszy do właściwego palnika. Nie mieszaj elementów z różnych kompletów i nie zakładaj, że dysza o takim samym gwincie ma odpowiednią przepustowość.
Najbezpieczniejszym następnym krokiem jest przepisanie pełnego modelu i numeru Service bez pomijania zer, wykonanie zdjęcia tabliczki znamionowej oraz sprawdzenie rodzaju gazu na etykiecie kalibracyjnej. Dopiero te dane pozwalają potwierdzić katalogowo właściwy kurek, zawór lub komplet dysz.
FAQ — zawory i dysze do kuchni Whirlpool
Czy słaby płomień oznacza uszkodzony zawór gazowy?
Nie. Jeśli problem dotyczy jednego palnika, najpierw sprawdza się ułożenie i drożność korony oraz stan dyszy. Gdy wszystkie palniki osłabły jednocześnie, bardziej prawdopodobny jest problem ze źródłem gazu, reduktorem albo ciśnieniem zasilania.
Dlaczego palnik gaśnie zaraz po puszczeniu pokrętła?
Zabezpieczenie może nie otrzymywać prawidłowego sygnału z ogrzanej termopary. Przyczyną bywa zbyt krótkie przytrzymanie pokrętła, zabrudzenie końcówki, nieprawidłowy płomień, słabe połączenie termopary, jej uszkodzenie lub usterka elektromagnesu kurka. Sam objaw nie wskazuje jednoznacznie części do wymiany.
Czy można samodzielnie przeczyścić dyszę igłą?
Nie należy używać narzędzia, które może powiększyć skalibrowany otwór. Użytkownik może oczyścić i wysuszyć zdejmowane elementy palnika. Demontaż dyszy, udrażnianie jej poza urządzeniem i ponowną kontrolę szczelności powinien wykonać przygotowany technik.
Czy po wymianie dysz trzeba regulować płomień minimalny?
Może być to konieczne przy zmianie rodzaju gazu, ale procedura zależy od konstrukcji oraz instrukcji konkretnego modelu. Po regulacji trzeba sprawdzić, czy palnik nie gaśnie przy szybkim przejściu z płomienia maksymalnego na minimalny.
Czy komplet dysz LPG pasuje do każdej płyty Whirlpool?
Nie. Dysze muszą odpowiadać numerowi Service urządzenia, rodzajowi i ciśnieniu gazu oraz mocy poszczególnych palników. Nawet komplety opisane jako przeznaczone do LPG mogą mieć inne średnice i przypisanie do palników.
Gdzie znaleźć numer potrzebny do doboru części Whirlpool?
Szukaj tabliczki znamionowej urządzenia — w płytach często znajduje się ona od spodu, a w kuchniach wolnostojących jej położenie zależy od modelu. Potrzebny jest pełny numer Service lub 12NC, zwykle 12-cyfrowy i rozpoczynający się od 85, oraz pełne oznaczenie modelu.
