iskrowniki i świece zapłonowe do kuchni Whirlpool
Iskrownik do kuchni Whirlpool odpowiada za przeskok iskry przy palniku. Brak iskry tylko w jednym miejscu może wynikać ze świecy, przewodu lub mocowania, a problem wszystkich palników także z wiązki, wyłączników albo generatora. Dobieraj część po pełnym oznaczeniu urządzenia, wymiarach i sposobie mocowania, nie tylko po zdjęciu.
Jak działa iskrownik w kuchni Whirlpool

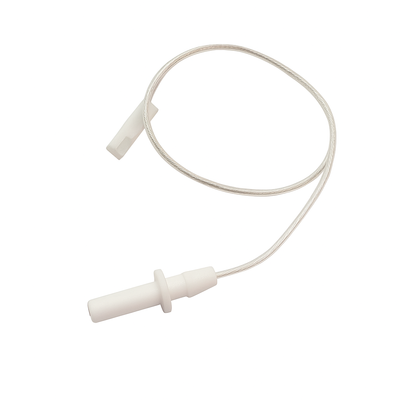

Iskrownik, nazywany również świecą zapłonową lub elektrodą zapłonową, jest ceramicznym izolatorem z metalowym trzpieniem i przyłączonym przewodem wysokiego napięcia. Generator iskier wytwarza impuls, a iskra przeskakuje z końcówki elektrody do odpowiednio uziemionej części palnika. W zależności od konstrukcji zapłon może być uruchamiany osobnym przyciskiem, mikroprzełącznikami przy pokrętłach albo zespołem przełączników.
W tej kategorii mogą występować między innymi:
- pojedyncze iskrowniki o różnej długości przewodu i ceramiki;
- przewody oraz wiązki zapalaczy;
- mikroprzełączniki uruchamiające generator;
- wyłączniki lub przyciski zapalacza;
- elementy mocujące elektrodę przy korpusie palnika.
Generator iskier nie jest tym samym elementem co iskrownik. Jeżeli problem dotyczy wszystkich wyjść zapłonu albo osobna kategoria obejmuje generator, nie należy zamawiać elektrody tylko dlatego, że nie widać iskry przy palniku.
Objaw, możliwe przyczyny i sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Nie ma iskry tylko przy jednym palniku | Pęknięta ceramika, uszkodzona elektroda, przewód z przebitą izolacją, złe mocowanie lub zabrudzenie | Po odłączeniu zasilania obejrzyj świecę, przewód i konektor; oczyść oraz dokładnie wysusz końcówkę | Jeżeli pozostałe palniki iskrzą, generator i zasilanie są mniej podejrzane, ale nie wyklucza to uszkodzenia pojedynczego przewodu lub wyjścia generatora |
| Słychać cykanie, ale palnik nie zapala się | Iskra ucieka po przewodzie, elektroda jest przesunięta, palnik lub otwory płomieniowe są zabrudzone, pokrywa palnika leży krzywo albo gaz nie dociera prawidłowo | Sprawdź położenie korony i nakrywki, drożność otworów, czystość elektrody oraz miejsce przeskoku iskry | Widoczna iskra nie potwierdza prawidłowego zapłonu. Może przeskakiwać do obudowy lub pojawiać się z dala od strumienia gazu |
| Nie ma cykania i iskry na wszystkich palnikach | Brak zasilania, uszkodzony przycisk lub wiązka mikroprzełączników, generator iskier albo wspólne połączenie | Sprawdź zasilanie urządzenia bez otwierania obudowy, działanie przycisku oraz stan konektorów po odłączeniu wtyczki | Jeżeli wszystkie palniki zachowują się identycznie, wymiana pojedynczej świecy zwykle nie rozwiąże problemu |
| Iskra pojawia się na kilku palnikach, lecz jeden nie zapala gazu | Uszkodzenie konkretnej elektrody, przewodu, uchwytu lub części palnika | Porównaj położenie i stan niedziałającego iskrownika ze sprawnym palnikiem; oczyść i wysusz element | Jeżeli po zamianie odpowiednio dobranego iskrownika objaw przenosi się na drugi palnik, podejrzana jest elektroda. Test zamiany nie rozstrzyga jednak problemu złego mocowania lub przewodu |
| Zapalacz iskrzy bez przerwy po puszczeniu pokrętła | Zalany mikroprzełącznik, sklejone styki, wilgoć w wiązce lub błąd mechanizmu pokrętła | Odłącz urządzenie od zasilania, usuń wilgoć i sprawdź, czy pokrętła oraz przełączniki wracają do pozycji spoczynkowej | Jeżeli ciągłe iskrzenie wraca po wysuszeniu, sprawdzenia wymagają wyłączniki lub wiązka, a nie tylko iskrowniki |
| Palnik zapala się zapałką, ale nie z zapalacza | Usterka toru iskry, zabrudzenie elektrody, przewodu lub generatora | Najpierw sprawdź czystość, ustawienie i izolację; nie testuj układu wysokiego napięcia przypadkowym zwieraniem | Prawidłowy płomień po zapaleniu zewnętrznym wskazuje, że dopływ gazu może być sprawny, ale nie potwierdza sprawności części zapłonowych |
Co sprawdzić przed zamówieniem iskrownika
Najpierw wyłącz wszystkie pokrętła, zakręć zawór gazu i odłącz kuchnię od zasilania. Po ostygnięciu urządzenia zdejmij ruszty, nakrywki i korony palników. Sprawdź, czy:
- porcelanowa część elektrody nie jest pęknięta ani wyszczerbiona;
- metalowy trzpień nie jest wygięty i znajduje się w prawidłowym położeniu względem palnika;
- końcówka iskrownika jest wolna od tłuszczu, osadu i wilgoci;
- przewód nie ma przeciętej, nadtopionej ani przetartej izolacji;
- konektor jest osadzony i nie nosi śladów korozji lub nadpalenia;
- korona oraz nakrywka palnika leżą stabilnie i nie zasłaniają otworów płomieniowych.
Czyszczenie wykonuj na zimnym urządzeniu. Do końcówki elektrody można użyć miękkiej szczoteczki lub nieściernej ściereczki, a po czyszczeniu trzeba pozostawić element do całkowitego wyschnięcia. Nie szlifuj agresywnie ceramiki ani metalowej końcówki, ponieważ zmiana kształtu może pogorszyć przeskok iskry.
Jeśli po zalaniu zapalacz cyka samoczynnie, nie używaj kuchni do czasu odłączenia zasilania i wysuszenia układu. Nie sprawdzaj iskry przez dotykanie przewodu, zwieranie elektrod ani zbliżanie dłoni do palnika. Obwód zapłonowy wytwarza wysokie napięcie.
Czy można sprawdzić iskrownik miernikiem?
Zwykły pomiar rezystancji nie potwierdza w pełni sprawności iskrownika. Po odłączeniu zasilania można sprawdzić wzrokowo elektrodę, przewód i konektory, a odłączony przewód zbadać pod kątem przerwy. Wynik ciągłości przewodu mówi tylko, że przewodnik nie jest całkowicie przerwany. Nie sprawdza odporności izolacji na napięcie zapłonowe ani poprawnego miejsca przeskoku iskry.
Przy wyłącznikach i mikroprzełącznikach można, po ich odłączeniu od instalacji, sprawdzić zmianę stanu styków między zaciskami podczas obracania lub wciskania pokrętła. Nie stosuj jednego uniwersalnego oporu dla wszystkich kuchni Whirlpool: liczba styków, sposób przełączania i konstrukcja wiązki zależą od modelu. Do sprawdzania napięcia zasilającego generator lub impulsu wysokiego napięcia potrzebne są procedura serwisowa, właściwe przyrządy i kwalifikacje.
Jeżeli nie ma iskry na jednym palniku, przydatne może być porównanie z działającym palnikiem, ale przewód należy przepinać wyłącznie przy odłączonym urządzeniu. Nie zamieniaj części na przypadkową elektrodę o podobnym wyglądzie i nie pozostawiaj luźnego iskrownika. Odległość końcówki od palnika, sposób uziemienia i mocowanie wpływają na zapłon.
Dostęp do iskrownika i wymiana
W kuchniach wolnostojących dostęp do świecy często uzyskuje się po zdjęciu rusztów, elementów palnika i górnego blatu. W niektórych modelach trzeba najpierw odkręcić korpusy palników, zdjąć pokrywę lub odsunąć urządzenie od zabudowy. W płytach gazowych elektroda może być dostępna od góry po demontażu palnika, od spodu po wyjęciu płyty z blatu albo przez określony otwór serwisowy. Konstrukcja Whirlpool różni się między rodzinami urządzeń, dlatego nie należy przenosić kolejności śrub z innego modelu.
Typowa kolejność prac przy wymianie pojedynczego iskrownika wygląda następująco:
- Zakręć zawór gazu, odłącz wtyczkę i poczekaj, aż urządzenie całkowicie ostygnie.
- Zdejmij ruszty, nakrywkę i koronę odpowiedniego palnika.
- Uzyskaj dostęp do mocowania elektrody zgodnie z konstrukcją konkretnej kuchni.
- Zrób zdjęcie przebiegu przewodu i połączenia przy generatorze przed odłączeniem konektora.
- Odłącz przewód, zwolnij blaszkę, obejmę lub śrubę mocującą i wyjmij iskrownik bez wyginania ceramiki.
- Zamontuj nową elektrodę w tej samej pozycji, prawidłowo prowadząc przewód z dala od gorących i ostrych elementów.
- Podłącz konektor, załóż element mocujący oraz zmontuj palnik i blat w odwrotnej kolejności.
- Przed próbą sprawdź, czy wszystkie elementy palnika są suche, stabilne i ułożone zgodnie z oznaczeniami.
Nie dociskaj ceramicznej izolacji metalowym narzędziem i nie pozostawiaj przewodu przyciśniętego przez blat. Jeżeli przy demontażu trzeba rozłączać instalację gazową, demontować elementy zabezpieczenia przeciwwypływowego lub wykonywać test szczelności, pracę powinien wykonać wykwalifikowany instalator albo serwisant. Po ingerencji w połączenia gazowe szczelność sprawdza się odpowiednim środkiem do wykrywania nieszczelności, nigdy płomieniem.
Po montażu otwórz zawór gazu i sprawdź zapłon każdego palnika zgodnie z instrukcją urządzenia. Płomień powinien zapalać się bez zwłoki, być stabilny i nie może kierować się na przewód lub elektrodę. Jeśli czuć gaz, nie włączaj zapalacza ani innych przełączników, zamknij dopływ gazu, przewietrz pomieszczenie i postępuj zgodnie z lokalną procedurą bezpieczeństwa.
Jak dobrać iskrownik do kuchni Whirlpool
Nie dobieraj części wyłącznie po nazwie handlowej kuchni, liczbie palników ani podobnym zdjęciu. W obrębie Whirlpool mogą występować różne długości przewodu, kształty ceramiki, średnice trzpienia, uchwyty, konektory i położenia elektrod. Identyczne złącze nie gwarantuje właściwego odstępu od palnika ani zgodności z generatorem.
Przy doborze przygotuj:
- pełny model urządzenia;
- numer serwisowy z tabliczki znamionowej, często 12-cyfrowy i rozpoczynający się od 85;
- numer części odczytany ze starego elementu, jeżeli jest widoczny;
- długość przewodu oraz długość i kształt części ceramicznej;
- sposób mocowania i stronę lub położenie palnika;
- zdjęcie tabliczki znamionowej, starego iskrownika, konektora i jego mocowania.
Tabliczka może znajdować się z tyłu lub wewnątrz kuchni, przy ramie drzwi, na spodzie płyty albo w innym miejscu wskazanym w dokumentacji danego modelu. Sam skrócony model może nie rozróżniać wariantu technicznego. Przed zakupem porównaj pełne oznaczenie, zastosowanie katalogowe i potwierdzone wymiary. Nie zakładaj, że zamiennik będzie zgodny tylko dlatego, że ma taki sam kolor ceramiki lub podobną długość.
Jeśli objaw dotyczy wszystkich palników, sprawdź także kategorię generatorów iskier i zapalaczy gazu do kuchni Whirlpool. Przy problemach z dopływem gazu lub utrzymaniem płomienia przydatne mogą być również termopary i zabezpieczenia przeciwwypływowe gazu Whirlpool, ponieważ te elementy odpowiadają za inną funkcję niż zapłon.
FAQ
Czy brak iskry na jednym palniku oznacza uszkodzony iskrownik?
Nie zawsze. Przyczyną może być zabrudzenie, wilgoć, pęknięta izolacja przewodu, poluzowany konektor, złe położenie elektrody albo uszkodzenie pojedynczego wyjścia generatora. Najpierw porównaj niedziałający palnik ze sprawnym i sprawdź elementy przy odłączonym zasilaniu.
Czy iskrownik i generator iskier to ta sama część?
Nie. Iskrownik jest elektrodą przy palniku, natomiast generator wytwarza impuls wysokiego napięcia i może obsługiwać kilka elektrod. Objaw dotyczący wszystkich palników częściej wymaga sprawdzenia wspólnego obwodu, generatora, zasilania lub wiązki.
Czy mogę dobrać iskrownik po samej długości?
Sama długość nie wystarcza. Znaczenie mają także kształt i długość ceramiki, końcówka przewodu, sposób mocowania, położenie elektrody oraz zgodność z konkretnym wariantem kuchni. Podaj pełny numer serwisowy Whirlpool i porównaj oznaczenia katalogowe.
Czy pękniętą ceramikę można skleić?
Nie należy traktować klejenia jako naprawy izolatora pracującego przy wysokim napięciu i w pobliżu płomienia. Pęknięty lub wyszczerbiony iskrownik trzeba wymienić na właściwy element. Taśma izolacyjna nie zastępuje przewodu zapłonowego odpornego na warunki pracy.
Dlaczego zapalacz cyka po zalaniu palnika?
Wilgoć może powodować niekontrolowane przewodzenie w okolicy elektrody, przewodu lub mikroprzełączników. Odłącz kuchnię od prądu, zakręć gaz, usuń widoczną ciecz i pozostaw elementy do pełnego wyschnięcia. Jeżeli cykanie powraca, sprawdzenia wymaga wiązka lub przełącznik.
Czy po wymianie iskrownika trzeba regulować gaz?
Sama wymiana elektrody zwykle nie wymaga regulacji gazu, ale trzeba prawidłowo zmontować palnik i sprawdzić zapłon oraz stabilność płomienia. Jeżeli demontaż obejmował połączenia gazowe, regulację lub test szczelności, czynności te powinien wykonać uprawniony fachowiec.
