Jak rozumieć kategorię „pozostałe elementy”
Ta kategoria obejmuje podzespoły, które nie zawsze mają osobne grupy produktowe, ale mogą wpływać na chłodzenie, odszranianie, przepływ powietrza i sterowanie lodówką Bosch. W zależności od modelu mogą to być między innymi:
- wentylatory parownika, chłodziarki lub skraplacza;
- grzałki odszraniania oraz ich zabezpieczenia termiczne;
- czujniki temperatury i sondy parownika;
- termostaty, elementy wykonawcze i moduły sterujące;
- wiązki, złącza, wsporniki i inne elementy współpracujące z układem chłodzenia.
Nie każda lodówka Bosch ma wszystkie wymienione podzespoły. W urządzeniu z klasycznym termostatem diagnostyka będzie inna niż w modelu No Frost z modułem elektronicznym, kilkoma czujnikami i wentylatorem.
Objaw nie wskazuje jeszcze konkretnej części
Chłodziarka jest ciepła, ale zamrażarka nadal mrozi
W pierwszej kolejności sprawdź, czy kanały powietrzne nie są zasłonięte produktami i czy w zamrażarce nie powstała gruba warstwa lodu. W modelach No Frost oblodzony parownik może ograniczyć przepływ zimnego powietrza do chłodziarki. Podobny objaw powoduje niesprawny wentylator, zablokowana przepustnica albo problem z czujnikiem lub modułem sterującym.
Po całkowitym, bezpiecznym rozmrożeniu urządzenia obserwuj, czy chłodzenie wraca tylko na kilka dni. Krótkotrwała poprawa, po której ponownie pojawia się lód, kieruje diagnostykę w stronę układu odszraniania, a nie samego wentylatora. Jeżeli po rozmrożeniu wentylator nie startuje albo hałasuje, trzeba zbadać również jego silnik i zasilanie.
Parownik lub tylna część zamrażarki szybko zarasta lodem
Możliwe przyczyny to przerwa w grzałce odszraniania, uszkodzone zabezpieczenie termiczne, nieprawidłowy odczyt czujnika, problem z przewodami albo sterowaniem. Sam pomiar grzałki nie rozstrzyga, czy cały cykl odszraniania działa prawidłowo: element może mieć ciągłość, ale nie otrzymywać zasilania w odpowiednim momencie.
Sprawdź kolejno:
- czy lód nie blokuje wentylatora i kanałów powietrznych;
- czy przewody oraz złącza przy parowniku nie są zaśniedziałe, nadłamane lub luźne;
- czy grzałka ma ciągłość po odłączeniu jej od instalacji;
- czy zabezpieczenie termiczne przewodzi w warunkach określonych dla danego modelu;
- czy czujnik zmienia rezystancję wraz ze zmianą temperatury;
- czy dokumentacja urządzenia przewiduje test serwisowy lub pomiar napięcia na obwodzie grzałki.

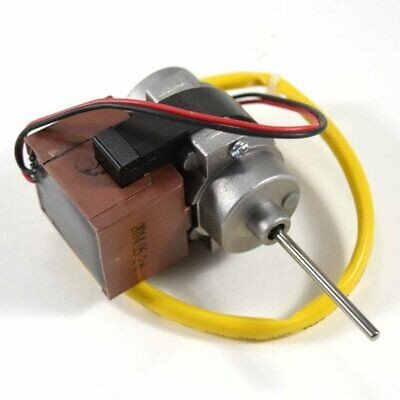

Wentylator hałasuje albo nie obraca się
Zgrzytanie, buczenie i okresowe ocieranie mogą wynikać z oblodzenia łopatek, zużycia łożysk lub niewyważenia wirnika. Najpierw odłącz urządzenie od zasilania i sprawdź, czy śmigło obraca się swobodnie oraz czy nic go nie blokuje. Jeżeli po rozmrożeniu nadal obraca się z oporem, ma wyczuwalny luz albo hałasuje, bardziej prawdopodobne jest zużycie silnika.
Brak pracy wentylatora może jednak wynikać także z uszkodzonego czujnika, sterownika, wiązki lub blokady drzwi. W niektórych modelach wentylator zatrzymuje się po otwarciu drzwi, dlatego obserwacja przez otwartą komorę może prowadzić do błędnego wniosku. Nie podłączaj silnika bezpośrednio do gniazdka, jeśli jego napięcie znamionowe nie jest do tego przeznaczone. Wiele wentylatorów lodówkowych pracuje na napięciu innym niż sieciowe.
Temperatura jest niestabilna albo lodówka pracuje zbyt długo
Przyczyną może być czujnik, termostat, nieszczelność drzwi, zabrudzony skraplacz, zablokowany przepływ powietrza, moduł sterujący lub układ chłodniczy. Zanim podejrzewasz drogi moduł, sprawdź ustawienie temperatury, szczelność uszczelki, odstęp od ściany, stan skraplacza i rozmieszczenie produktów.
Jeżeli urządzenie ma mechaniczny termostat, przy odłączonym zasilaniu można sprawdzić jego styki w różnych położeniach pokrętła. Samo kliknięcie nie potwierdza jednak prawidłowej pracy pod obciążeniem. W modelach elektronicznych czujnik należy oceniać na podstawie zmiany rezystancji i charakterystyki właściwej dla konkretnego urządzenia, a nie według uniwersalnej wartości znalezionej dla innej lodówki.
Jak wykonywać podstawowe pomiary
Przed pomiarem odłącz wtyczkę od sieci, rozładuj elementy, do których można uzyskać dostęp, i wypnij badaną część ze złącza. Pomiar elementu pozostawionego w obwodzie może obejmować równoległe ścieżki modułu i dać wynik trudny do interpretacji.
Grzałka odszraniania
Zmierz rezystancję między jej wyprowadzeniami na zakresie obejmującym spodziewany wynik. Rezystancja nieskończona lub brak ciągłości wskazuje na przerwę, natomiast bardzo mała wartość może oznaczać zwarcie. Konkretna rezystancja zależy od mocy i konstrukcji grzałki, dlatego wynik trzeba porównać z dokumentacją danego E-Nr lub oznaczeniem części.
Warto również sprawdzić, czy wyprowadzenia grzałki nie mają przebicia do metalowej obudowy, jeżeli konstrukcja pozwala na taki test. Prawidłowa rezystancja robocza nie wyklucza problemu z izolacją ani braku sterowania grzałką.
Zabezpieczenie termiczne
Po odłączeniu przewodów sprawdź ciągłość zabezpieczenia. Wynik zależy od typu zastosowanego elementu i jego temperatury. Jeżeli zabezpieczenie jest rozwarte w warunkach, w których powinno przewodzić, nie wolno go mostkować na stałe ani zastępować przypadkowym bezpiecznikiem. Trzeba ustalić przyczynę jego zadziałania i zastosować część o właściwych parametrach.
Czujnik temperatury
Czujnik NTC powinien zmieniać rezystancję wraz ze zmianą temperatury. Wykonaj pomiar w znanej temperaturze, a następnie porównaj wynik po kontrolowanym ogrzaniu lub schłodzeniu elementu. Brak zmiany, przerwa albo zwarcie wskazują na uszkodzenie, ale prawidłowa zmiana rezystancji nie wyklucza problemu z przewodami, złączem lub wejściem modułu.
Nie przenoś wartości kilku kiloohmów albo kilkudziesięciu kiloohmów z innego modelu Bosch. Charakterystyka NTC, sposób jego zamocowania i temperatura odniesienia muszą odpowiadać konkretnej lodówce.
Wentylator i wiązka
Po odłączeniu zasilania sprawdź mechanicznie wirnik, stan przewodów i złącza. Pomiar ciągłości uzwojenia może wykazać przerwę, ale nie potwierdza poprawnej pracy silnika pod obciążeniem. Jeżeli konstrukcja wymaga sprawdzenia napięcia podczas pracy, powinien to wykonać wykwalifikowany serwisant z użyciem odpowiednich przyrządów i procedury dla danego modelu.
Dostęp do podzespołów i wymiana
W lodówkach Bosch wentylator, grzałka i czujniki często znajdują się za panelem osłaniającym parownik, zwykle w komorze zamrażarki. W innych konstrukcjach wentylator może być umieszczony w kanale powietrznym chłodziarki, a moduł sterujący za panelem zewnętrznym lub górną osłoną. Dokładna droga dostępu zależy od pełnego E-Nr.
Przy typowej wymianie elementu przy parowniku należy:
- odłączyć urządzenie od zasilania i zabezpieczyć produkty;
- rozmrozić komorę bez używania ostrych narzędzi, otwartego płomienia ani nadmiernego punktowego grzania;
- wyjąć elementy wnętrza, które zasłaniają panel, bez wyłamywania prowadnic;
- sfotografować ułożenie przewodów i oznaczyć złącza przed ich rozłączeniem;
- odkręcić lub zwolnić panel zgodnie z konstrukcją danego modelu;
- nie odginać rurek parownika i nie naruszać izolacji;
- zamontować część w tej samej pozycji, prowadząc przewody z dala od łopatek wentylatora i powierzchni grzejnych;
- przed uruchomieniem sprawdzić, czy wszystkie osłony, złącza i odpływ skroplin są prawidłowo założone.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i zachowania zasad bezpieczeństwa. Pomiary pod napięciem, diagnostyka modułu oraz ingerencja w układ chłodniczy są przeznaczone dla wykwalifikowanego serwisanta. Nie rozszczelniaj układu chłodniczego i nie próbuj samodzielnie uzupełniać czynnika.
Po wymianie nie oceniaj naprawy wyłącznie po tym, że wentylator ruszył lub grzałka ma ciągłość. Sprawdź temperaturę w obu komorach, drożność przepływu powietrza, odpływ wody po odszranianiu i to, czy lód nie narasta ponownie w kolejnych cyklach pracy.
Jak dobrać część do lodówki Bosch
Podstawą doboru jest pełny numer E-Nr z tabliczki znamionowej, razem z końcówką po ukośniku, na przykład /01 lub /03. Skrócona nazwa modelu może obejmować kilka wersji różniących się czujnikiem, złączem, napięciem wentylatora, mocą grzałki, sposobem mocowania albo modułem sterującym. Numer E-Nr i numer fabryczny FD znajdują się na tabliczce znamionowej urządzenia.
Przed zakupem porównaj:
- pełny E-Nr, a w razie potrzeby także FD;
- numer części odczytany z wymontowanego elementu;
- typ i napięcie wentylatora;
- moc, kształt, długość oraz sposób mocowania grzałki;
- liczbę przewodów, rodzaj złącza i położenie czujnika;
- stronę montażu oraz elementy współpracujące;
- informację, czy moduł wymaga konfiguracji lub programowania.
Identyczne zdjęcie, podobna nazwa handlowa albo takie samo złącze nie gwarantują zgodności. Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej oraz oznaczenie starej części. Do weryfikacji potrzebny jest pełny model Bosch, a nie tylko skrócona nazwa serii.
FAQ
Czy oblodzony parownik oznacza uszkodzoną grzałkę?
Nie zawsze. Przyczyną może być również zabezpieczenie termiczne, czujnik, wiązka, moduł, nieszczelność drzwi albo wentylator zablokowany lodem. Grzałkę należy ocenić razem z całym układem odszraniania.
Czy rezystancja grzałki około 240 Ω pasuje do każdej lodówki Bosch?
Nie. Taki wynik może występować w konkretnych konstrukcjach, ale nie jest uniwersalną wartością dla wszystkich lodówek Bosch. Rezystancję trzeba porównać z dokumentacją właściwego E-Nr i mocą elementu.
Czy wentylator powinien pracować po otwarciu drzwi?
W wielu modelach otwarcie drzwi zatrzymuje wentylator przez wyłącznik lub czujnik drzwi. Dlatego brak pracy przy otwartej komorze nie musi oznaczać awarii. Sprawdź zachowanie urządzenia zgodnie z instrukcją i konstrukcją konkretnego modelu.
Czy można sprawdzić grzałkę przez podłączenie jej bezpośrednio do gniazdka?
Nie rób tego bez potwierdzenia napięcia znamionowego, odpowiednich zabezpieczeń i doświadczenia. Bezpośrednie podłączenie może porazić, uszkodzić element albo stworzyć zagrożenie pożarowe. Bezpieczniejszym testem dla użytkownika jest pomiar odłączonej grzałki; test zasilania powinien wykonać serwisant.
Czy po rozmrożeniu lodówka działa prawidłowo, więc nie trzeba wymieniać części?
Nie. Rozmrożenie może czasowo przywrócić przepływ powietrza, ale nie usuwa przyczyny oblodzenia. Jeżeli problem wraca, sprawdź grzałkę, zabezpieczenie, czujniki, wentylator i sterowanie.
Jakie oznaczenie podać przy doborze części do Bosch?
Podaj pełny E-Nr z końcówką po ukośniku, a najlepiej także FD i zdjęcie tabliczki znamionowej. W przypadku części elektrycznych pomocne jest również zdjęcie oznaczenia starego elementu i jego złącza.
