Od 26 lat rozwiązujemy Wasze problemy z AGD. Dołącz do tysięcy zadowolonych klientów.
Nie możesz znaleźć odpowiedniej części? Skontaktuj się z nami — pomożemy.
Pytania i odpowiedzi
UWAGA!
W celu dopasowania części do urządzenia sprawdź listę pasujących modeli lub numerów potrzebnych do dobrania części.
Odpowiednie informacje znajdziesz na tabliczce znamionowej swojego sprzętu.
Więcej o tabliczkach naciśnij tutaj.
Jeżeli Twojego modelu nie ma na liście nie martw się. Nie wszystkie modele są wpisane w listę.
W celu ostatecznego potwierdzenia bardzo prosimy o kontakt z naszymi konsultantami pomocą czatu (prawy dolny róg strony), telefonicznie lub za pomocą maila
Opis

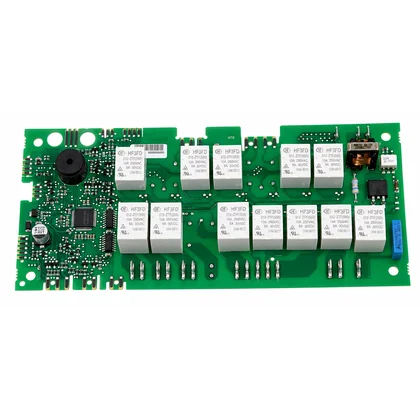

Oryginalny moduł sterujący – płyta przekaźnikowa do piekarników i kuchenek Bosch / Siemens. Elektronika odpowiada za wykonawcze sterowanie podzespołami piekarnika zgodnie z poleceniami otrzymywanymi z układu sterowania urządzenia.
Moduł jest dostarczany jako zaprogramowana elektronika, przygotowana do zastosowania w kompatybilnych wersjach urządzeń.
Numer części:
- 00656782
- skrócone oznaczenie: 656782
- typ elektroniki: IC5_E3R_PS_F1+
- część zastępuje wcześniejszy moduł 00646077
Ważna zmiana konstrukcyjna
Aktualna wersja modułu nie posiada przekaźnika K29. Nie jest to brak elementu ani wada nowej elektroniki.
W nowszej wersji konstrukcyjnej przekaźnik K29 został usunięty, ponieważ nie jest potrzebny do prawidłowej pracy urządzenia. Dlatego nowa płyta może wizualnie różnić się od elektroniki wymontowanej z piekarnika.
Nie należy przekładać brakującego przekaźnika ze starego modułu ani traktować pustego miejsca na płytce jako uszkodzenia.
Pasuje do
Moduł stosowany jest między innymi w piekarnikach i kuchenkach Bosch oraz Siemens.
Bosch
- HBR781750S/02
- HBR781750S/03
- HBA78S750/01
- HBA78S750/04
- HBA78B950/02
- HBA781950S/01
- HBB78D750/02
- HBB78D750/03
- HBB78D750/04
- HBB78D751/48
- HBG78B750/35
- HBG78R750B/35
- HBG781950S/45
- HEB78D720/02
- HEB78D720/03
- HEB78D721/45
- HEB78D721/46
- HEB78D751/45
Siemens
- HB78AA570/01
- HB78AA670/01
- HB78A1570S/03
- HB78A1590S/01
- HB78BD570/05
- HB78GB270B/45
- HB78GB570B/61
- HB78GU570E/35
- HB78G1570S/35
- HB78G1590S/61
- HB78G4580/35
- HB78RB570/02
- HB78RB571/61
- HB78R1571S/46
- HE78BD570/03
- HE78BD571/35
Lista nie obejmuje wszystkich urządzeń korzystających z tej elektroniki. W przypadku Bosch i Siemens decydujące znaczenie ma pełny E-Nr wraz z numerem wersji po ukośniku, np. HBA78B950/02. Sama pierwsza część oznaczenia modelu może nie wystarczyć do prawidłowego doboru elektroniki.
Za co odpowiada moduł 00656782?
Jest to elektronika wykonawcza z przekaźnikami, a nie sam panel z wyświetlaczem i przyciskami.
Płyta załącza odpowiednie obwody piekarnika w zależności od wybranego programu i informacji otrzymanych przez układ sterowania. W zależności od wersji urządzenia współpracuje między innymi z:
- grzałkami piekarnika,
- wentylatorami,
- układem grzania,
- oświetleniem i innymi odbiornikami,
- czujnikami i pozostałą elektroniką sterującą.
Dlatego awaria modułu może objawiać się bardzo różnie i nie zawsze oznacza całkowicie martwy piekarnik.
Objawy mogące wskazywać na uszkodzenie modułu
Uszkodzenie elektroniki wykonawczej można podejrzewać, gdy:
- piekarnik uruchamia się, ale nie grzeje mimo sprawnych grzałek,
- jedna z funkcji grzania nie jest załączana,
- grzałka pozostaje załączona mimo zakończenia programu,
- nie działa wybrany wentylator lub inny odbiornik, chociaż sam podzespół jest sprawny,
- urządzenie działa okresowo – raz poprawnie, a po nagrzaniu przestaje załączać jeden z obwodów,
- na płytce widać przegrzane złącze, nadpaloną ścieżkę albo uszkodzenie elementu,
- słychać pracę przekaźnika, ale napięcie nie pojawia się na sterowanym obwodzie,
- prawidłowe zasilanie dociera do elektroniki, lecz konkretny odbiornik nie jest sterowany.
Takie objawy nie przesądzają jeszcze o uszkodzeniu modułu. Podobne zachowanie mogą powodować grzałki, czujniki temperatury, przewody, złącza, zabezpieczenia termiczne lub inny moduł urządzenia.
Jak sprawdzić moduł przed wymianą?
Przy diagnostyce elektroniki nie warto zaczynać od wymiany płyty „na próbę”. Najpierw należy ustalić, czy sterowany przez nią podzespół jest sprawny.
1. Sprawdzenie wzrokowe
Po odłączeniu piekarnika od zasilania warto dokładnie obejrzeć:
- złącza przewodów dużej mocy,
- miejsca lutowania przekaźników,
- ciemne lub przegrzane fragmenty laminatu,
- pęknięte luty,
- stopione obudowy złączy,
- uszkodzone ścieżki.
Szczególnie dokładnie należy sprawdzić połączenia prowadzące do grzałek. Przy dużym prądzie nawet luźny konektor może się silnie nagrzewać i powodować uszkodzenie płytki.
2. Sprawdzenie odbiornika
Jeżeli przykładowo nie działa konkretna grzałka, przed podejrzeniem modułu trzeba sprawdzić:
- ciągłość grzałki,
- jej rezystancję,
- brak przebicia do obudowy,
- przewody pomiędzy grzałką a elektroniką,
- stan konektorów.
Jeżeli odbiornik i instalacja są sprawne, a moduł mimo prawidłowego polecenia nie załącza danego wyjścia, podejrzenie elektroniki staje się znacznie bardziej uzasadnione.
3. Kontrola przekaźników
Przekaźnik może wyglądać prawidłowo i charakterystycznie „klikać”, a mimo to mieć wypalone styki. Sam dźwięk przełączania nie potwierdza więc jego sprawności.
Można sprawdzić stan styków oraz ciągłość odpowiednich torów, ale trzeba wcześniej ustalić funkcję konkretnego przekaźnika i jego wyprowadzeń. Nie należy przypadkowo podawać napięcia na piny elektroniki ani zwierać styków przekaźników.
4. Pomiar podczas pracy
W bardziej zaawansowanej diagnostyce można sprawdzić, czy podczas żądania danej funkcji moduł rzeczywiście podaje napięcie na odpowiednie wyjście.
Taki pomiar wykonywany jest przy napięciu sieciowym, dlatego wymaga odpowiedniego sprzętu, wiedzy i zachowania zasad bezpieczeństwa. Punkty pomiarowe należy ustalać dla konkretnego E-Nr i schematu urządzenia – nie należy dobierać ich na podstawie samego wyglądu płytki.
Nie diagnozuj elektroniki wyłącznie po braku przekaźnika K29
Jeżeli stary moduł posiadał element oznaczony K29, a nowy go nie ma, nie oznacza to otrzymania niekompletnej części.
W wersji 00656782 przekaźnik K29 został konstrukcyjnie usunięty i nie jest wymagany do poprawnej pracy urządzenia.
To istotne przy porównywaniu nowej i starej elektroniki, ponieważ zdjęcia obu modułów nie muszą być identyczne.
Moduł 00656782 zamiast 00646077
00656782 zastępuje wcześniejszą elektronikę 00646077.
Jeżeli w piekarniku znajduje się starszy moduł 00646077, aktualna część może:
- mieć zmienione rozmieszczenie niektórych elementów,
- posiadać inną wersję przekaźników,
- nie mieć K29,
- wyglądać inaczej mimo zachowania wymaganej funkcjonalności.
Nie należy dobierać elektroniki wyłącznie po identycznym rozmieszczeniu elementów na płytce.
Jak prawidłowo dobrać moduł?
Przy elektronice Bosch / Siemens podstawą jest E-Nr urządzenia wraz z pełną końcówką /xx.
Przykład:
HBA78B950/02
Numeru po ukośniku nie należy pomijać. Piekarniki o tej samej nazwie modelowej mogą różnić się elektroniką zależnie od wersji produkcyjnej.
Tabliczka znamionowa piekarnika znajduje się najczęściej:
- na ramie komory widocznej po otwarciu drzwi,
- przy dolnej lub bocznej krawędzi frontu,
- w zależności od konstrukcji – w innym miejscu ramy urządzenia.
W razie wątpliwości warto przesłać zdjęcie całej tabliczki znamionowej, zamiast przepisywać samą nazwę modelu.
Wymiana modułu sterującego
Przed demontażem:
- Odłącz piekarnik od zasilania.
- Zrób wyraźne zdjęcie wszystkich podłączonych przewodów i wtyczek.
- Oznacz podobne złącza, jeżeli istnieje możliwość ich pomylenia.
- Nie ciągnij za przewody – wtyczki wyjmuj za ich obudowy.
- Przed montażem nowej elektroniki sprawdź, czy żadne złącze nie jest przegrzane lub stopione.
Jeżeli poprzedni moduł został uszkodzony wskutek zwarcia grzałki, przewodu lub innego odbiornika, samo założenie nowej płyty bez usunięcia przyczyny może doprowadzić do jej ponownego uszkodzenia.
Po montażu należy sprawdzić wszystkie funkcje grzania, wentylatory oraz pozostałe funkcje sterowane przez wymienioną elektronikę.
Bezpieczeństwo
Moduł pracuje w układzie zasilanym napięciem sieciowym. Diagnostykę bez napięcia – oględziny, kontrolę przewodów, ciągłości obwodów czy pomiary rezystancji – wykonuje się po całkowitym odłączeniu urządzenia od zasilania.
Pomiary wykonywane podczas pracy urządzenia dotyczą napięcia sieciowego i wymagają odpowiednich kwalifikacji oraz zabezpieczeń.
Najważniejsze informacje
- część: moduł sterujący / płyta przekaźnikowa
- zastosowanie: piekarnik, kuchenka
- marka: Bosch / Siemens
- numer części: 00656782
- oznaczenie skrócone: 656782
- typ: IC5_E3R_PS_F1+
- wykonanie: oryginalna elektronika
- zaprogramowany: tak
- zastępuje: 00646077
- K29: w aktualnej wersji został konstrukcyjnie usunięty – nie jest wymagany do prawidłowej pracy urządzenia
- dobór: po pełnym E-Nr wraz z końcówką
/xx
