Przyciski i pokrętła do zmywarek Electrolux
Przyciski i pokrętła do zmywarek Electrolux obejmują nakładki, klawisze, trzpienie, mechanizmy oraz elementy współpracujące z panelem sterowania. Gdy klawisz zacina się, nie wraca albo pokrętło obraca się bez zmiany programu, przed zakupem ustal, czy uszkodzona jest część mechaniczna, przełącznik czy elektronika. Właściwy wariant dobieraj według pełnego numeru PNC z tabliczki znamionowej.
Przycisk, pokrętło czy elektronika – co rzeczywiście jest uszkodzone?
Widoczny na panelu przycisk zwykle tylko przenosi nacisk palca na mechanizm lub przełącznik znajdujący się na płytce. Podobnie pokrętło może być wyłącznie nakładką osadzoną na trzpieniu programatora albo enkodera. Pęknięcie plastikowego elementu i awaria elektroniki mogą więc dawać podobny objaw, ale wymagają innych części.
Na uszkodzenie mechaniczne przycisku lub pokrętła wskazują przede wszystkim:
- pęknięte zaczepy, wytarty otwór lub wyłamany trzpień;
- klawisz wpadający w panel, ustawiony krzywo albo niewracający po naciśnięciu;
- konieczność naciskania pod nietypowym kątem;
- pokrętło obracające się luźno, mimo że trzpień pod nim pozostaje nieruchomy;
- prawidłowa reakcja zmywarki po naciśnięciu odsłoniętego mechanizmu, ale brak reakcji po założeniu nakładki.
Jeśli klawisz porusza się prawidłowo, lecz zmywarka nie rejestruje polecenia, podejrzenie obejmuje przełącznik na płytce, złącze, wiązkę przewodów albo moduł interfejsu. Przy ciemnym całym panelu nie należy natomiast zakładać, że winny jest przycisk ON/OFF – podobny objaw powoduje brak zasilania, uszkodzenie przewodu lub układu zasilającego moduł.
Jak rozróżnić typowe objawy?
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Nie działa tylko jeden przycisk, pozostałe reagują | Pęknięty klawisz, zablokowany mechanizm, uszkodzony mikrowyłącznik lub ścieżka interfejsu | Porównaj skok i dźwięk działania z sąsiednim przyciskiem; po demontażu sprawdź, czy klawisz rzeczywiście naciska przełącznik |
| Przycisk działa po mocnym lub bocznym naciśnięciu | Zużyte prowadzenie, pęknięty wspornik, przesunięta płytka albo zużyty styk | Obejrzyj zaczepy, sprężystość mechanizmu i zamocowanie płytki; nie zakładaj od razu awarii modułu |
| Pokrętło obraca się bez oporu lub zostaje w dłoni | Pęknięta tuleja pokrętła albo uszkodzony trzpień | Zdejmij pokrętło bez użycia nadmiernej siły i obejrzyj oba elementy; ustal, który z nich obraca się niezależnie |
| Pokrętło ma normalne pozycje, ale program się nie zmienia | Uszkodzony przełącznik obrotowy, enkoder, złącze lub elektronika | Sprawdź, czy obraca się trzpień i czy panel rejestruje choć część pozycji; sama wymiana nakładki nie usunie usterki elektrycznej |
| Świeci wyświetlacz, lecz nie można uruchomić programu | Aktywny cykl lub opóźnienie, ustawienie blokujące obsługę, problem zamka drzwi, przycisku Start albo modułu | Przywróć tryb wyboru programu zgodnie z instrukcją konkretnego PNC i sprawdź domknięcie drzwi |
| Nie działa żaden przycisk i panel jest ciemny | Brak zasilania, przewód, wyłącznik główny, wiązka lub zasilacz modułu | Sprawdź gniazdko innym urządzeniem, zabezpieczenie obwodu i wykonaj minutowe odłączenie zmywarki od sieci |
Jeżeli panel reaguje, ale program nie startuje po zamknięciu drzwi, sam przycisk Start może być sprawny. Sterownik musi również otrzymać informację o prawidłowym zamknięciu zamka. Luźne drzwi, uszkodzony zatrzask lub jego przełącznik należy diagnozować w grupie elementów drzwi zmywarek Electrolux.
Czy przycisk można sprawdzić miernikiem?

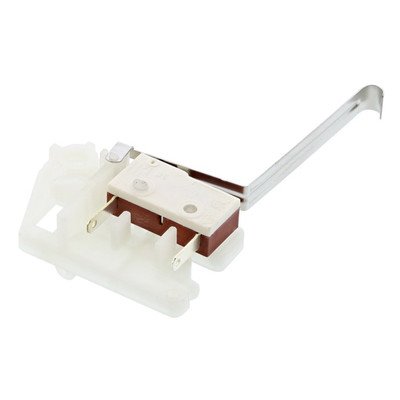

Pomiar ma sens dla osobnego wyłącznika lub mikrowyłącznika z dostępnymi stykami. Zmywarka musi być odłączona od sieci, a badany element wypięty z instalacji – pomiar w podłączonym obwodzie może zostać zafałszowany przez elektronikę.
- Zidentyfikuj właściwe styki na podstawie oznaczeń elementu albo schematu danego wykonania.
- Ustaw multimetr na test ciągłości lub niski zakres rezystancji.
- Zmierz stan spoczynkowy, a następnie powtórz pomiar podczas naciskania przycisku.
- Sprawny styk powinien wyraźnie zmieniać stan. W typowym styku zwiernym przechodzi z przerwy do bardzo małej rezystancji, lecz występują również inne konfiguracje.
- Porusz delikatnie przyciskiem podczas pomiaru. Skaczący wynik może wskazywać na zużyty lub zabrudzony styk.
Taki test potwierdza jedynie, czy badany styk przełącza podczas pomiaru. Nie sprawdza komunikacji panelu z modułem, pracy matrycy klawiatury ani zachowania elementu po rozgrzaniu lub pod obciążeniem. Nie należy też przykładać przypadkowego napięcia do pinów płytki sterującej.
Pomiary napięcia na otwartym panelu i naprawa zasilacza modułu są przeznaczone dla wykwalifikowanego technika. W drzwiach mogą występować obwody połączone z napięciem sieciowym. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi.
Jeżeli wyłącznik przełącza prawidłowo, a panel pozostaje całkowicie martwy, diagnostykę należy skierować na przewody i moduły sterujące zmywarek Electrolux, zamiast kupować kolejny przycisk na próbę.
Oględziny po zdjęciu panelu
Przed demontażem odłącz zmywarkę od zasilania i zamknij dopływ wody. W zmywarkach do zabudowy panel sterowania jest zwykle dostępny po otwarciu drzwi i odkręceniu odpowiednich mocowań wewnętrznego poszycia. Wersje z panelem na górnej krawędzi drzwi i modele z widocznym panelem przednim różnią się budową, dlatego kolejność należy porównać z dokumentacją urządzenia.
Podczas oględzin zwróć uwagę na:
- złamane boczne zaczepy klawisza lub jego wspornika;
- pęknięcie tulei pokrętła i stan trzpienia;
- ślady płynu, osad, korozję oraz przebarwienia złączy;
- przesuniętą płytkę, przez którą przycisk nie trafia w przełącznik;
- naderwane przewody i luźne wtyki, szczególnie w miejscach ruchu drzwi;
- uszkodzoną osłonę lub uszczelnienie chroniące elektronikę przed wilgocią.
Przed wypięciem przewodów warto sfotografować ich położenie. Wtyczki należy wyjmować za obudowę złącza, nie za przewody. Jeśli podejrzenie dotyczy połączenia panelu z pozostałą elektroniką, sprawdź również wiązki i przewody do elektroniki zmywarek.
Wymiana przycisku lub pokrętła
Po uzyskaniu dostępu do panelu ustal, czy część jest mocowana na zatrzaskach, osadzona na trzpieniu, czy stanowi komplet z mechanizmem albo płytką PCB. Zatrzaski zwalniaj równomiernie – mocne podważenie jednej strony może odłamać prowadnicę w panelu.
Przy wymianie:
- Porównaj nową i starą część przed montażem, zwłaszcza zaczepy, długość trzpienia i orientację elementu.
- Oczyść prowadnice bez zalewania elektroniki. Środka czyszczącego nie rozpylaj bezpośrednio na panel.
- Osadź przycisk tak, aby poruszał się bez zacinania i wracał do pozycji spoczynkowej.
- Pokrętło ustaw zgodnie z pozycją trzpienia; nie wciskaj go siłą, jeśli profil otworu nie pasuje.
- Podłącz wszystkie złącza, sprawdź ich blokady i upewnij się, że przewody nie zostaną ściśnięte przez obudowę.
- Dokręcaj mocowania ręcznym narzędziem z wyczuciem. Nadmierna siła może zerwać gwint w plastikowym panelu.
Po złożeniu sprawdź skok każdego klawisza przed podłączeniem zasilania. Następnie uruchom krótki test: włącz panel, wybierz program, zmień dostępną opcję i sprawdź reakcję przycisku Start. Jeżeli klawisze działają, lecz zmywarka nie rozpoczyna cyklu, kontynuuj diagnostykę zamka drzwi, wiązki i elektroniki.
Błędy, które mogą pogłębić usterkę
- Nie przyklejaj na stałe pękniętego klawisza do trzpienia. Klej może unieruchomić mechanizm lub dostać się do przełącznika.
- Nie smaruj przycisków olejem ani preparatem penetrującym. Pozostawiony film zbiera zabrudzenia i może uszkodzić tworzywo lub styki.
- Nie wciskaj pokrętła o podobnym wyglądzie, jeśli różni się profilem osi. Może ono pęknąć albo uszkodzić trzpień programatora.
- Nie zwieraj przewodów włącznika w celu stałego obejścia uszkodzonego elementu.
- Nie zamawiaj kompletnego modułu tylko dlatego, że jeden przycisk nie reaguje. Najpierw sprawdź element mechaniczny, sam przełącznik i jego połączenia.
Osobne główne włączniki są dostępne również w kategorii wyłączników do zmywarek Electrolux. Przed wyborem ustal jednak, czy potrzebujesz nakładki naciskowej, całego wyłącznika, zespołu przycisków czy interfejsu elektronicznego.
Jak dobrać przycisk lub pokrętło do zmywarki Electrolux?
Podstawą doboru jest pełny numer PNC/Prod.No. z tabliczki znamionowej, a nie sam skrócony model i zdjęcie części. W zmywarce Electrolux tabliczka znajduje się zwykle przy krawędzi drzwi. Odczytaj całe oznaczenie, łącznie z końcówką wariantu, jeśli występuje.
W obrębie jednego modelu mogą różnić się:
- kolor, nadruk i położenie przycisku;
- lewa lub prawa wersja klawisza;
- liczba i rozstaw zaczepów;
- profil oraz długość osi pokrętła;
- współpraca z innym typem przełącznika albo płytki;
- panel widoczny, ukryty lub przeznaczony do innej wersji drzwi;
- sposób kodowania i konfiguracji kompletnego modułu.
Numer wybity na plastikowej nakładce może oznaczać formę produkcyjną, a nie numer zamówieniowy części. Najpewniejszy następny krok to odczytanie pełnego PNC, porównanie numeru katalogowego oraz sprawdzenie, czy oferta dotyczy samego klawisza, mechanizmu, wyłącznika czy kompletnego panelu.
FAQ – przyciski i pokrętła zmywarek Electrolux
Dlaczego przycisk zmywarki działa tylko po mocnym naciśnięciu?
Przyczyną może być zużyty klawisz, pęknięty wspornik, przesunięta płytka albo niestabilny styk przełącznika. Najpierw porównaj skok z innymi przyciskami i sprawdź, czy mechanizm dochodzi do przełącznika. Samo mocniejsze naciskanie zwykle pogłębia uszkodzenie plastikowych zaczepów.

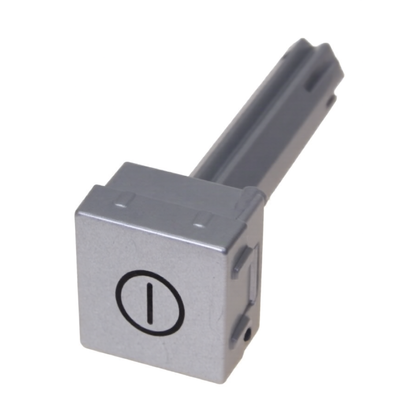

Czy brak reakcji na przycisk ON/OFF oznacza uszkodzony włącznik?
Nie. Jeśli cały panel jest ciemny, należy najpierw potwierdzić działanie gniazdka i zabezpieczenia obwodu oraz wykonać krótkie odłączenie urządzenia od sieci. Sprawny włącznik przy martwym panelu kieruje podejrzenie na przewody lub układ zasilania elektroniki.
Dlaczego pokrętło się obraca, ale program nie zmienia się?
Jeżeli obraca się tylko nakładka, prawdopodobne jest pęknięcie jej tulei. Gdy wraz z pokrętłem obraca się trzpień, a panel nie rejestruje położenia, przyczyny należy szukać w przełączniku obrotowym, enkoderze, połączeniach lub elektronice.
Czy można wymienić sam plastikowy przycisk?
Tak, jeśli jest oferowany jako osobna część i zgodnie z katalogiem pasuje do danego PNC. W niektórych wykonaniach klawisz występuje jednak z mechanizmem, wspornikiem, panelem albo płytką, dlatego przed zakupem trzeba ustalić dokładny zakres zestawu.
Czy podobny wizualnie przycisk będzie pasował?
Nie musi. Kilkumilimetrowa różnica zaczepu, długości trzpienia lub położenia symbolu może uniemożliwić montaż albo prawidłowe naciskanie przełącznika. Zgodność należy potwierdzić numerem PNC i numerem katalogowym części.
Jak czyścić panel, żeby przyciski się nie zacinały?
Używaj miękkiej, lekko wilgotnej ściereczki, a potem wytrzyj powierzchnię do sucha. Nie rozpylaj płynu bezpośrednio na szczeliny panelu i nie używaj środków ściernych ani oleistych preparatów. Jeśli ciecz dostała się do wnętrza, przed dalszym użyciem panel powinien zostać skontrolowany.
