Części zamienne do nawilżacza powietrza 23Z050 Zelmer
Części do nawilżacza Zelmer 23Z050 dobieraj po pełnym typie urządzenia i numerze fabrycznym elementu. Brak mgły nie musi oznaczać zużycia filtra — przyczyną może być osad na generatorze, brak wody, wentylator albo układ zasilania. Przed zakupem sprawdź objaw i porównaj mocowanie części; filtr Nano-Silver do tego modelu ma oznaczenie 6232050010.
Jak działa nawilżacz Zelmer 23Z050 i które części odpowiadają za usterkę
Zelmer 23Z050 jest nawilżaczem ultradźwiękowym z trybem chłodnej i ciepłej mgły. Generator ultradźwięków rozbija wodę na drobne krople, a wentylator kieruje powstałą mgłę do dyszy. W trybie ciepłym pracuje dodatkowo rura z grzałką. Woda ze zbiornika przepływa do podstawy, a jej obecność kontroluje czujnik poziomu.
Widoczna chmura nie jest parą wodną w ścisłym znaczeniu, lecz aerozolem z mikroskopijnych kropli. Ma to znaczenie podczas diagnostyki: generator może prawidłowo rozpylać wodę, ale niesprawny wentylator nie wyrzuci mgły z obudowy.
Do istotnych elementów modelu 23Z050 należą między innymi:

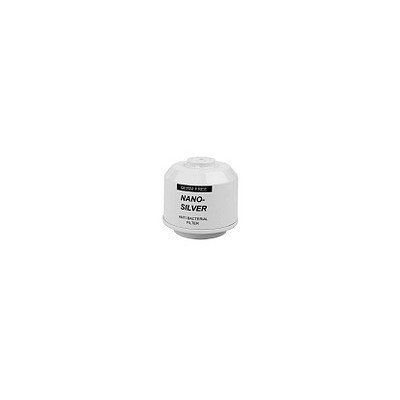

- filtr wodny Nano-Silver 6232050010, montowany przy nakrętce zbiornika,
- zbiornik na wodę 6232050012 i nakrętka zbiornika 6232050027,
- czujnik poziomu wody 6232050014,
- wentylator 6232050019,
- rura z grzałką 6232050020,
- uszczelka generatora 6232050021,
- generator ultradźwięków 6232050022,
- płytka sterowania, transformator, przełącznik i potencjometr regulacji.
Numery te pomagają zidentyfikować wykonanie fabryczne, ale przed zakupem trzeba sprawdzić, czy numer części nie został zastąpiony nowszym oznaczeniem katalogowym.
Objaw, sprawdzenie i właściwy następny krok
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Nie świeci żadna kontrolka | Brak zasilania w gniazdku, przewód przyłączeniowy, przełącznik, połączenia wewnętrzne lub płytka sterowania | Sprawdź gniazdko innym sprawnym urządzeniem. Obejrzyj przewód i wtyczkę. Dalszą kontrolę połączeń wykonuje się po otwarciu obudowy | Sprawne gniazdko nie potwierdza jeszcze uszkodzenia płytki. Najpierw trzeba wykluczyć przewód, przełącznik i rozłączone złącza |
| Kontrolka działa, ale nie powstaje mgła | Osad mineralny na powierzchni generatora, potencjometr, transformator, generator ultradźwięków albo brak połączenia między zespołami | Opróżnij urządzenie i obejrzyj powierzchnię generatora. Usuń osad miękką szczoteczką. Sprawdź, czy woda dociera do podstawy | Powrót mgły po czyszczeniu wskazuje na osad, a nie na potrzebę wymiany generatora. Brak poprawy wymaga kontroli elektrycznej układu |
| Mgła powstaje w komorze, lecz słabo wydostaje się z dyszy | Wentylator nie pracuje, jest zablokowany albo nie ma połączenia z płytką | Po odłączeniu zasilania sprawdź drożność kanału i możliwość swobodnego obracania wirnika. Technik powinien skontrolować złącze wentylatora | Widoczna mgła nad generatorem przemawia za tym, że układ ultradźwiękowy działa. Wymiana generatora nie usunie usterki wentylatora |
| Działa chłodna mgła, ale nie działa tryb ciepły | Brak połączenia grzałki lub uszkodzona rura z grzałką | Technik sprawdza wiązkę, złącze i ciągłość obwodu grzałki po odłączeniu jej od układu | Przerwa w obwodzie uzasadnia podejrzenie zespołu grzałki. Sama ciągłość nie potwierdza stanu izolacji ani prawidłowej pracy pod obciążeniem |
| Wokół urządzenia pojawia się biały osad | Duża zawartość minerałów w wodzie, zużyty lub niewłaściwy filtr, osad na generatorze | Obejrzyj filtr i generator, a następnie sprawdź efekt po użyciu wody o mniejszej zawartości minerałów | Biały pył nie jest sam w sobie dowodem uszkodzenia generatora. To zwykle minerały przenoszone z rozpylaną wodą |
| Woda wycieka spod urządzenia | Pęknięty zbiornik, nieszczelna nakrętka, źle osadzony filtr lub uszczelka, zalanie kanału powietrznego | Wyjmij zbiornik, osusz go i sprawdź osobno nad zlewem. Obejrzyj gwint, uszczelnienie nakrętki i miejsce mocowania filtra | Wyciek ze zbiornika poza urządzeniem zawęża problem do zbiornika, korka lub uszczelnienia. Suchy zbiornik kieruje uwagę na podstawę i uszczelkę generatora |
Czy filtr Nano-Silver odpowiada za brak mgły?
Filtr 6232050010 ogranicza ilość minerałów trafiających z wodą do podstawy i generatora. Jego zużycie może sprzyjać powstawaniu osadu, białego pyłu oraz spadkowi skuteczności filtracji wody, ale filtr nie wytwarza mgły i nie napędza wentylatora.
Jeżeli urządzenie nie rozpyla wody, najpierw sprawdź:
- czy w zbiorniku znajduje się woda i czy dopływa ona do podstawy,
- czy powierzchnia generatora nie jest pokryta twardym osadem,
- czy mgła powstaje w komorze, lecz nie jest wyrzucana przez wentylator,
- czy regulacja intensywności zmienia zachowanie urządzenia,
- czy problem dotyczy obu trybów, czy wyłącznie funkcji ciepłej mgły.
Wymiana filtra nie naprawi przepalonej grzałki, uszkodzonego wentylatora, transformatora ani generatora ultradźwięków.
Czyszczenie bez uszkodzenia generatora i elektroniki
Urządzenie należy odłączyć od sieci, wyjąć zbiornik i usunąć wodę zarówno ze zbiornika, jak i z podstawy. Zbiornik oraz dostępne powierzchnie podstawy można umyć ciepłą wodą z łagodnym środkiem, a następnie dokładnie wypłukać i wysuszyć.
Powierzchnię generatora czyść delikatnie miękką szczoteczką. Nie używaj metalowego narzędzia, ostrej gąbki ani proszku ściernego — zarysowanie powierzchni może trwale pogorszyć rozpylanie. Nie naciskaj membrany i nie próbuj usuwać osadu przez podważanie.
Podczas opróżniania nie wlewaj wody do otworu powietrznego. Zalanie kanału prowadzącego do wentylatora lub wnętrza podstawy może uszkodzić elementy elektryczne. Jeżeli woda przedostała się do wnętrza, nie uruchamiaj urządzenia tylko po powierzchownym osuszeniu. Podstawa powinna zostać otwarta i sprawdzona przez osobę mającą kwalifikacje do napraw urządzeń sieciowych.
Nie zakładaj też, że filtr Nano-Silver można regenerować przez moczenie w occie, gotowanie lub płukanie silnym środkiem odkamieniającym. Zasady czyszczenia różnych wkładów nie są jednakowe, a agresywna chemia może zmienić materiał filtracyjny.
Jak wymienić filtr wodny 6232050010
Wymiana filtra nie wymaga otwierania elektrycznej części urządzenia:
- Wyłącz nawilżacz, wyjmij wtyczkę i zdejmij dyszę.
- Unieś zbiornik za uchwyt i przenieś go nad zlew.
- Odkręć nakrętkę zbiornika i opróżnij wodę.
- Wykręć stary filtr z nakrętki, nie używając nadmiernej siły.
- Oczyść miejsce osadzenia i obejrzyj gwint oraz uszczelnienie nakrętki.
- Zamontuj filtr 6232050010 równo, bez przekoszenia gwintu.
- Napełnij zbiornik, zamknij go i przed ustawieniem na podstawie sprawdź nad zlewem, czy połączenie nie przecieka.
Jeżeli po wymianie pojawia się wyciek, nie dokręcaj nakrętki narzędziami. Najpierw sprawdź ułożenie uszczelnienia, gwint i zgodność wkładu. Nadmierna siła może uszkodzić nakrętkę albo zbiornik.
Pomiary przy braku działania
Podstawowy multimetr może pomóc w wykryciu przerwanego przewodu, niesprawnego przełącznika lub przerwy w obwodzie grzałki, ale nie pozwala wiarygodnie potwierdzić sprawności całego generatora ultradźwięków.
Przed pomiarem urządzenie musi być odłączone od sieci, opróżnione i osuszone. Badany element należy odłączyć od pozostałego układu, ponieważ pomiar wykonany przez inne podzespoły może dać mylący wynik.
- Przewód zasilający: sprawdza się ciągłość każdej żyły od wtyczki do właściwego zakończenia wewnątrz urządzenia oraz brak połączenia między żyłami. Wynik prawidłowy na nieruchomym przewodzie nie wyklucza przerwy pojawiającej się podczas zginania.
- Przełącznik: w odpowiednich pozycjach powinien zwierać przewidziane styki. Przypisania zacisków nie należy ustalać na podstawie koloru przewodów — potrzebny jest schemat właściwy dla modelu.
- Rura z grzałką: przerwa między zaciskami po odłączeniu zespołu wskazuje na uszkodzenie obwodu. Pomiar rezystancji nie zastępuje badania izolacji względem dostępnych części i kontroli zabezpieczeń termicznych.
- Wentylator: pomiar uzwojenia może ujawnić przerwę, ale poprawna rezystancja nie potwierdza, że wirnik ruszy pod obciążeniem ani że wentylator otrzymuje właściwe zasilanie.
- Generator ultradźwięków: test ciągłości nie jest miarodajnym sprawdzeniem jego pracy. Diagnostyka sygnału sterującego i napięć podczas działania wymaga dokumentacji, odpowiednich przyrządów oraz pracy przy otwartym urządzeniu pod napięciem.
Pomiary pod napięciem, badanie generatora, transformatora i izolacji są przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności wymagają doświadczenia, właściwych narzędzi i zabezpieczenia przed kontaktem z napięciem sieciowym.
Dostęp do podzespołów wewnętrznych
Filtr, nakrętkę i zbiornik wymienia się od góry, bez rozbierania podstawy. Dostęp do wentylatora, transformatora, generatora, grzałki, czujnika poziomu oraz płytki sterowania wymaga zdjęcia tylnej części panelu i pokrywy podstawy.
Przed rozłączeniem wiązek warto wykonać zdjęcia i oznaczyć złącza. W tym modelu występują zabezpieczane wtyki, których nie należy wyciągać za przewody. Podczas montażu szczególnie ważne są:
- równe osadzenie uszczelki generatora,
- prawidłowe zamocowanie czujnika poziomu wody,
- szczelne połączenie rury z grzałką,
- poprowadzenie przewodów z dala od części grzejnych,
- montaż bez wciskania elementów nadmierną siłą.
Po naprawie części mającej kontakt z wodą najpierw przeprowadź próbę szczelności bez podłączania zasilania. Po pracach elektrycznych urządzenie powinno przejść kontrolę ciągłości przewodu ochronnego tam, gdzie ma zastosowanie, izolacji oraz poboru mocy zgodnie z procedurą serwisową dla urządzenia klasy II.
Jak dobrać część do Zelmer 23Z050
Nie dobieraj podzespołu wyłącznie na podstawie zdjęcia lub informacji „pasuje do nawilżacza Zelmer”. Modele 23Z050, 23Z051 i 23Z052 są podobnie oznaczone, ale należy traktować je jako odrębne urządzenia. Pozostałe modele można sprawdzić w kategorii nawilżaczy i oczyszczaczy powietrza Zelmer.
Przy doborze przygotuj:
- pełne oznaczenie 23Z050 z tabliczki znamionowej,
- numer fabryczny wymontowanej części, jeżeli jest czytelny,
- zdjęcie tabliczki i starego elementu,
- wymiary, rodzaj gwintu, mocowanie oraz układ złączy,
- informację, czy wymieniany jest sam element, czy kompletny zespół z uszczelką lub przewodami.
W przypadku filtra punktem odniesienia jest numer 6232050010. Przy generatorze, wentylatorze lub grzałce zgodne złącze nie wystarcza — muszą zgadzać się również konstrukcja zespołu, parametry elektryczne, mocowanie i elementy uszczelniające.
FAQ – części i naprawa Zelmer 23Z050
Czy brak mgły oznacza, że trzeba wymienić filtr?
Nie. Filtr wpływa na ilość minerałów trafiających do urządzenia, ale mgłę wytwarza generator ultradźwięków. Najpierw sprawdź poziom wody, osad na generatorze, regulację, wentylator i układ zasilania.
Jaki filtr pasuje do Zelmer 23Z050?
Fabryczne oznaczenie filtra Nano-Silver dla tego modelu to 6232050010. Przed zakupem porównaj numer, gwint i sposób mocowania do nakrętki zbiornika.
Dlaczego nawilżacz tworzy mgłę wewnątrz, ale nie wydmuchuje jej przez dyszę?
Taki objaw kieruje diagnostykę w stronę wentylatora, jego złącza lub niedrożnego kanału powietrznego. Obecność mgły w komorze wskazuje, że generator przynajmniej częściowo pracuje.
Dlaczego działa chłodna mgła, lecz nie działa funkcja ciepła?
Jeżeli rozpylanie i wentylator działają w trybie chłodnym, należy sprawdzić połączenie rury z grzałką oraz sam obwód grzejny. Nie jest to typowy objaw zużycia filtra.
Czy generator ultradźwięków można sprawdzić omomierzem?
Zwykły pomiar ciągłości nie potwierdza sprawności generatora. Może on wymagać kontroli zasilania i sygnału podczas pracy, co oznacza pomiary w otwartym urządzeniu pod napięciem i powinno być wykonane przez serwisanta.
Skąd bierze się biały pył wokół urządzenia?
Biały osad powstaje z minerałów obecnych w rozpylanej wodzie. Sprawdź stan filtra, oczyść generator i zastosuj wodę o niższej zawartości minerałów. Sam pył nie przesądza o awarii elektroniki.
