Oświetlenie do lodówek i zamrażarek Electrolux
Oświetlenie do lodówek i zamrażarek Electrolux obejmuje żarówki, moduły LED, oprawy, klosze, wyłączniki drzwiowe oraz lampki kontrolne. Brak światła nie zawsze oznacza uszkodzenie samego źródła — przyczyną może być również czujnik drzwi, złącze albo sterowanie. Część dobieraj według pełnego numeru PNC z tabliczki znamionowej urządzenia.
Jakie elementy obejmuje oświetlenie lodówki Electrolux?

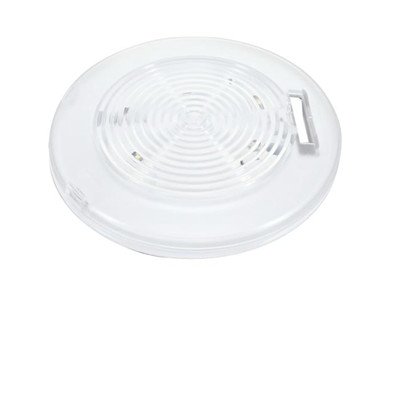

W zależności od konstrukcji urządzenia wewnątrz komory może pracować wymienna żarówka, kompletna lampa albo zintegrowany moduł LED. Układ może również zawierać:

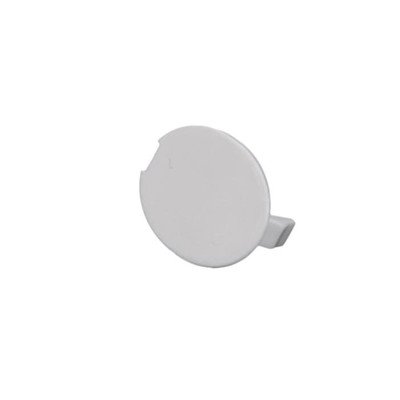

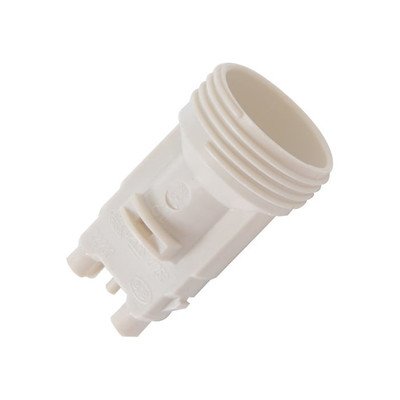

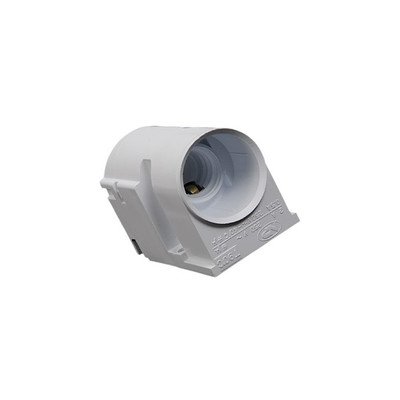

- oprawę lub gniazdo żarówki;

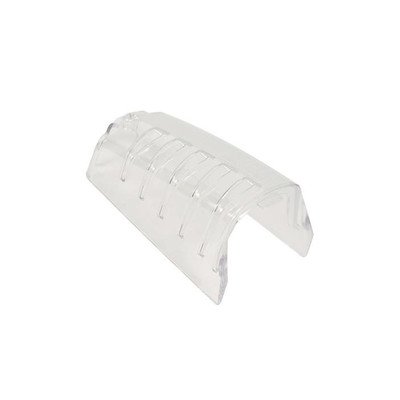

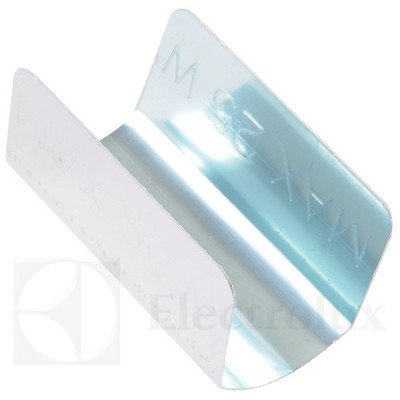

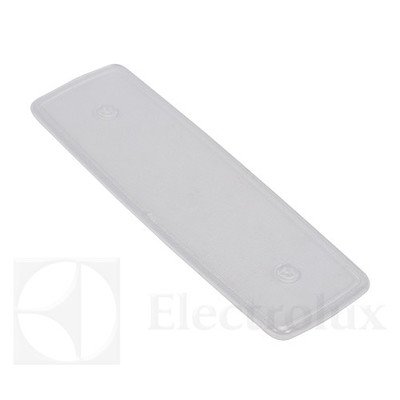

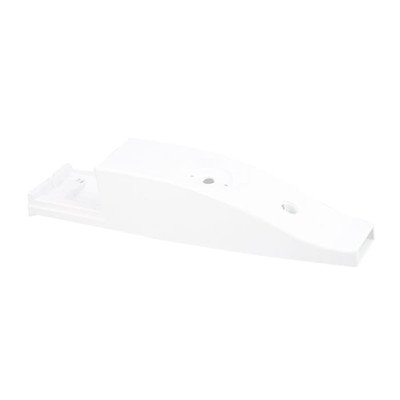

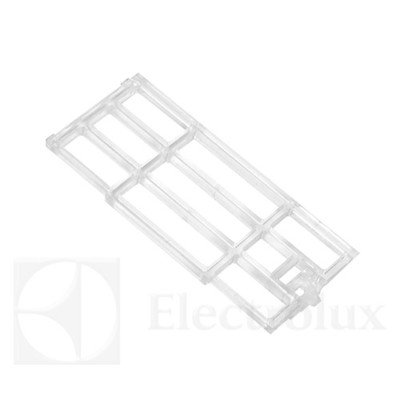

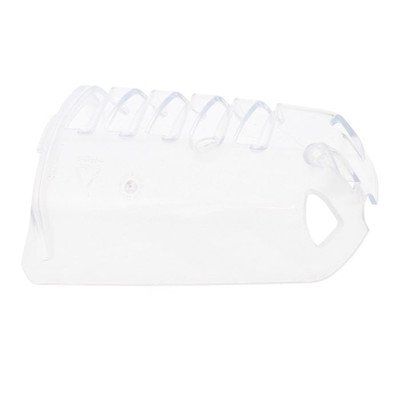

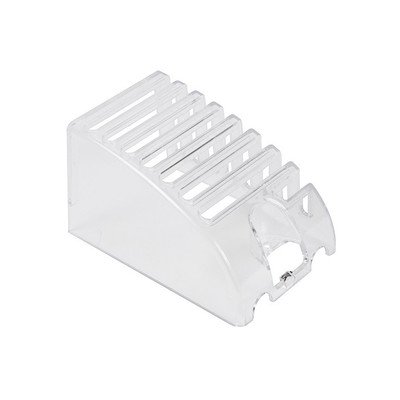

- klosz, odbłyśnik i kratkę ochronną;

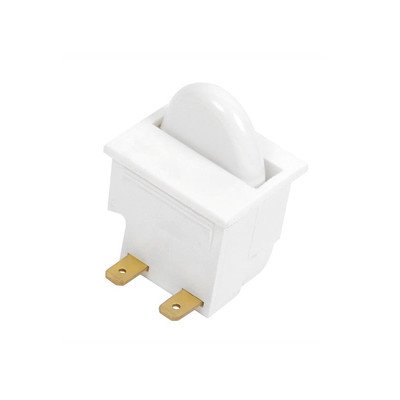

- mechaniczny wyłącznik drzwiowy;
- magnetyczny czujnik zamknięcia drzwi;
- przewody i złącza;
- obwód zasilający lub moduł sterujący;

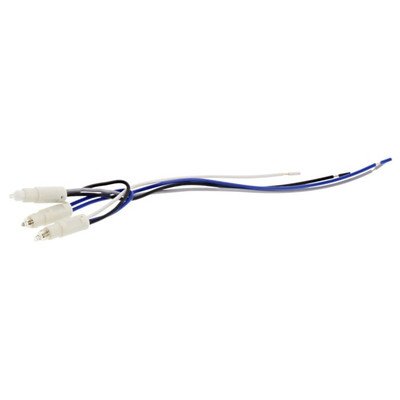

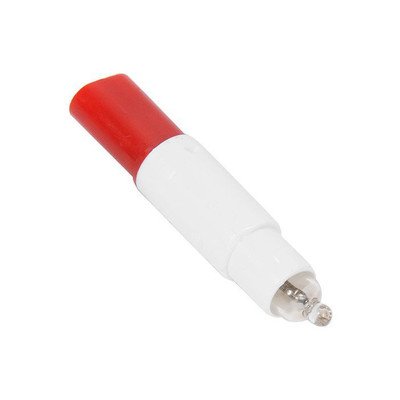

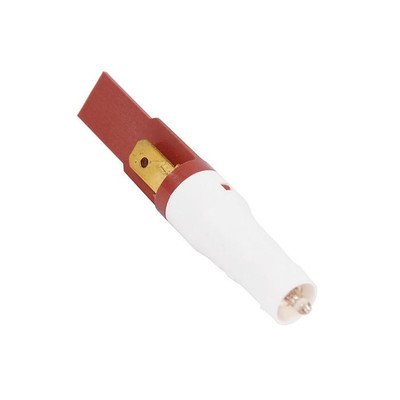

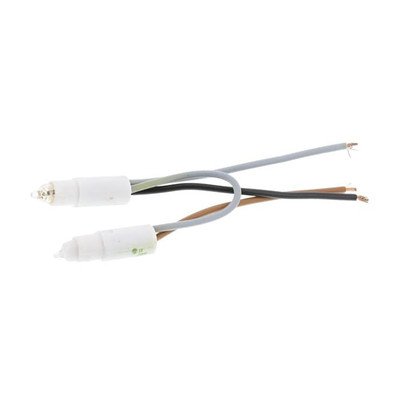

- lampki kontrolne sygnalizujące pracę albo alarm w zamrażarce.
Nie są to części wzajemnie zamienne. Nawet dwa podobne moduły LED mogą różnić się napięciem zasilania, mocą, sposobem sterowania, złączem, mocowaniem lub kształtem osłony.
Lodówka Electrolux nie świeci – od czego zacząć?
Najpierw ustal, czy problem dotyczy wyłącznie światła, czy także innych funkcji. Jeśli urządzenie chłodzi, panel działa i nie zgłasza nietypowego alarmu, diagnostykę można rozpocząć od źródła światła oraz sygnału otwarcia drzwi. Brak światła razem z wygaszonym wyświetlaczem, samoczynnymi restartami lub niedziałającymi innymi odbiornikami bardziej wskazuje na problem ze złączami, zasilaniem albo elektroniką lodówki Electrolux niż na samą żarówkę.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Światło nie zapala się po otwarciu drzwi | przepalona żarówka, uszkodzony LED, wyłącznik lub czujnik drzwi, luźne złącze, brak zasilania obwodu | działanie panelu i chłodzenia, stan lampy, reakcję na zamknięcie i ponowne otwarcie drzwi | sprawna lodówka bez światła zawęża poszukiwania, lecz nie wskazuje jeszcze konkretnej części |
| Światło miga albo świeci słabo | zużyty moduł LED, uszkodzenie jego układu zasilającego, niestabilne złącze, wilgoć lub problem sterowania | oględziny płytki i złącza, reakcję na ruch drzwi, występowanie innych zakłóceń | migotanie samego modułu przemawia za jego usterką, ale migotanie wraz z panelem wymaga kontroli wspólnego zasilania |
| Lampa świeci przy zamkniętych drzwiach | zablokowany wyłącznik, błędny sygnał czujnika, niewłaściwe położenie drzwi, usterka sterowania | czy drzwi naciskają wyłącznik, czy alarm drzwi działa prawidłowo, stan zawiasów i domknięcia | pozostające światło może ogrzewać komorę; nie wolno rozwiązywać problemu przez trwałe mostkowanie wyłącznika |
| Światło gaśnie po dłuższym otwarciu drzwi | funkcja ochronna sterownika albo przegrzanie uszkodzonego modułu | zamknąć drzwi, odczekać i otworzyć ponownie | jednorazowe zgaszenie po długim otwarciu może być prawidłowe; powtarzalne miganie lub gaśnięcie zaraz po otwarciu wymaga diagnostyki |
| Nie świeci lampka kontrolna zamrażarki | uszkodzona kontrolka, przewód, złącze albo obwód sterowania | czy funkcja sygnalizowana przez lampkę rzeczywiście działa i czy inne kontrolki reagują | brak wskazania nie przesądza, że sama funkcja urządzenia jest niesprawna |

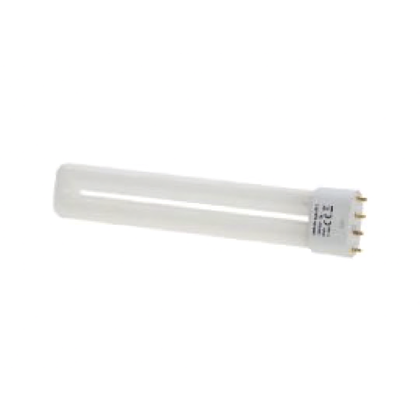

Sprawdzenie tradycyjnej żarówki
Po odłączeniu urządzenia od sieci i zdjęciu klosza wykręć zimną żarówkę. Ciemny nalot, przerwany żarnik lub nadtopiona oprawka przemawiają za uszkodzeniem, ale oględziny nie zawsze wystarczają.
Żarówkę żarnikową można zbadać omomierzem pomiędzy stykiem centralnym a metalowym gwintem. Nieskończona rezystancja oznacza przerwę w żarniku. Wykazana ciągłość potwierdza jedynie, że żarnik nie jest przerwany — nie sprawdza stanu oprawki, wyłącznika ani zasilania. Taki test nie jest miarodajny dla wszystkich lamp LED.
Nie montuj przypadkowej żarówki tylko dlatego, że pasuje do gwintu. Muszą zgadzać się napięcie, moc dopuszczona dla oprawy, wymiary bańki oraz przeznaczenie do urządzeń chłodniczych. Zbyt duża moc może przegrzewać klosz i elementy z tworzywa.
Kontrola wyłącznika lub czujnika drzwi
Widoczny wyłącznik mechaniczny powinien poruszać się swobodnie i wracać po zwolnieniu. Zabrudzenie można usunąć po odłączeniu lodówki, nie zalewając mechanizmu. Jeśli światło reaguje dopiero po kilkukrotnym naciśnięciu albo zmienia jasność podczas poruszania przyciskiem, podejrzane są jego styki lub połączenie.
Po wymontowaniu i odłączeniu co najmniej jednego przewodu mechaniczny wyłącznik można sprawdzić omomierzem. Rezystancja pomiędzy właściwymi stykami powinna stabilnie zmieniać się po wciśnięciu przycisku zgodnie ze schematem danego urządzenia. Brak zmiany albo wynik przerywany wskazuje na usterkę. Wyłączniki mogą mieć kilka styków o różnych funkcjach, dlatego pomiar przypadkowej pary zacisków może prowadzić do błędnego wniosku.
W części lodówek stosowany jest niewidoczny czujnik magnetyczny współpracujący z magnesem w drzwiach. Może to być kontaktron albo czujnik elektroniczny. Nie należy diagnozować go jak zwykłej krańcówki ani przykładać przypadkowo silnego magnesu do różnych miejsc obudowy. Przydatną wskazówką jest wspólne występowanie braku światła, alarmu drzwi oraz nieprawidłowej reakcji wyświetlacza, ale potwierdzenie wymaga schematu właściwego dla modelu.
Diagnostyka modułu LED i instalacji

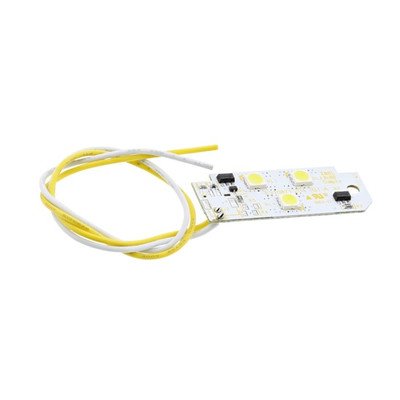

Po odłączeniu zasilania obejrzyj płytkę LED, wtyczkę i przewody. Ślady przegrzania, korozja, wilgoć, pęknięcia płytki, luźne zaciski lub uszkodzona izolacja uzasadniają dalszą kontrolę danego elementu. Sam pomiar rezystancji na wejściu kompletnego modułu LED zwykle nie potwierdza jego sprawności, ponieważ wewnątrz może znajdować się prostownik albo układ zasilający.
Pomiar napięcia na pracującym oświetleniu może rozdzielić usterkę modułu od problemu z jego zasilaniem, lecz wartości i punkty pomiarowe zależą od konkretnej konstrukcji. W tej kategorii występują zarówno obwody niskonapięciowe, jak i elementy połączone z napięciem sieciowym. Taką diagnostykę pod napięciem może wykonywać wyłącznie wykwalifikowany serwisant z dokumentacją modelu, odpowiednimi przyrządami i zabezpieczeniami. Nie wolno zasilać wymontowanej płytki LED bezpośrednio z gniazdka, jeśli jej dokładne napięcie wejściowe nie zostało potwierdzone.
Jeżeli prawidłowe zasilanie dociera do modułu, a moduł nie świeci lub miga, podejrzenie przesuwa się na sam zespół LED. Brak napięcia nie dowodzi natomiast uszkodzenia głównego modułu — wcześniej trzeba sprawdzić czujnik drzwi, złącza i ciągłość przewodów zgodnie ze schematem urządzenia.
Jak dostać się do lampy i wymienić oświetlenie?
Przed demontażem odłącz lodówkę od zasilania i zabezpiecz żywność. Wyjmij półki lub szuflady tylko wtedy, gdy ograniczają dostęp. Klosze mogą być mocowane na zatrzaskach, prowadnicach albo wkrętach, dlatego przed podważeniem sprawdź instrukcję właściwą dla pełnego PNC. Próba wyjęcia osłony w przypadkowym kierunku często kończy się pęknięciem zaczepów.
Typowa kolejność prac wygląda następująco:
- Oczyść i osusz okolice lampy, aby brud nie dostał się do złącza.
- Zdejmij klosz w sposób przewidziany dla danego mocowania.
- Przy module LED sfotografuj położenie przewodów i złącza przed ich odpięciem.
- Skontroluj oprawę, uszczelkę, styki i przewody — wymiana samego źródła nie naprawi nadtopionego gniazda.
- Zamontuj część bez przygniatania przewodów i bez usuwania uszczelek chroniących przed wilgocią.
- Załóż osłonę, upewniając się, że wszystkie zaczepy weszły na miejsce bez nadmiernej siły.
- Po uruchomieniu sprawdź zapalanie po otwarciu drzwi, gaszenie po ich zamknięciu i działanie alarmu drzwi.
Naprawa elektroniki modułu LED przez lutowanie może być technicznie możliwa, ale wymaga rozpoznania układu, bezpiecznego zasilania pomiarowego i właściwego doboru elementów. Wymiana pojedynczej diody na przypadkową może zmienić prąd, temperaturę pracy i jasność całego szeregu. Przy uszkodzeniu laminatu, izolacji lub części pracującej na potencjale sieciowym bezpieczniejsza jest wymiana kompletnego zespołu.
Jak dobrać oświetlenie do lodówki lub zamrażarki Electrolux?
Podstawą doboru jest pełny numer PNC / Prod.No., a nie sam model ani wygląd części. Tabliczka znamionowa chłodziarki, zamrażarki lub chłodziarko-zamrażarki znajduje się zwykle wewnątrz urządzenia na bocznej ściance; w zamrażarce skrzyniowej może być umieszczona przy pokrywie.
Przed zakupem porównaj:
- pełny numer PNC wraz ze wszystkimi cyframi wariantu;
- numer katalogowy wymontowanego elementu, jeśli jest czytelny;
- rodzaj części: żarówka, oprawa, moduł LED, klosz, kontrolka lub wyłącznik;
- napięcie, moc i typ trzonka, jeśli dotyczą danego elementu;
- liczbę i układ styków złącza;
- wymiary, zaczepy i kierunek montażu;
- obecność uszczelki, odbłyśnika lub elementów stanowiących część kompletnego zespołu.
Identyczne złącze nie potwierdza zgodności elektrycznej, a podobny klosz może mieć inaczej rozmieszczone zatrzaski. Również urządzenia sprzedawane pod tą samą nazwą modelu mogą występować w kilku wersjach produkcyjnych. Jeśli poza oświetleniem potrzebujesz innych podzespołów, przejdź do kategorii części do lodówek Electrolux. Do jednoznacznego sprawdzenia przygotuj zdjęcie całej tabliczki znamionowej oraz zdjęcie wymontowanej części z widocznym złączem i oznaczeniami.
FAQ – oświetlenie lodówek Electrolux
Czy brak światła oznacza przepaloną żarówkę?
Nie. Przyczyną może być również moduł LED, oprawa, wyłącznik lub magnetyczny czujnik drzwi, przewód, złącze albo układ sterujący. Jeśli równocześnie nie działa panel lub urządzenie się restartuje, nie należy zaczynać od zakupu lampy.
Dlaczego światło zgasło po długim otwarciu drzwi?
Sterownik niektórych modeli wyłącza oświetlenie po określonym czasie, aby ograniczyć nagrzewanie komory. Zamknij drzwi i otwórz je ponownie. Jeżeli światło wróci i później pracuje prawidłowo, nie musi to oznaczać usterki.
Czy moduł LED można sprawdzić multimetrem?
Podstawowe oględziny i kontrola połączeń są przydatne, ale pomiar rezystancji całego modułu zwykle nie rozstrzyga o jego sprawności. Pewniejsza diagnostyka wymaga znajomości napięcia, sposobu sterowania i schematu konkretnego PNC. Pomiary pod napięciem są zadaniem dla wykwalifikowanego serwisanta.
Czy można zastąpić zwykłą żarówkę dowolną żarówką LED z tym samym gwintem?
Nie należy kierować się wyłącznie gwintem. Zamiennik musi mieć właściwe napięcie, dopuszczalną moc, odpowiednie wymiary i przeznaczenie do pracy w urządzeniu chłodniczym. Powinien także mieścić się pod kloszem bez dotykania tworzywa.
Dlaczego oświetlenie LED miga?
Migotanie może powodować uszkodzona dioda, układ zasilający modułu, pęknięte połączenie lutowane, wilgoć albo niestabilne złącze. Jeśli równocześnie miga wyświetlacz lub słychać restarty sterownika, trzeba skontrolować wspólne zasilanie i elektronikę, a nie tylko lampę.
Gdzie znaleźć PNC lodówki Electrolux?
Numer PNC lub Prod.No. odczytaj z tabliczki znamionowej, zwykle umieszczonej wewnątrz komory na bocznej ściance. Do doboru części potrzebny jest pełny numer, ponieważ sam model może nie rozróżniać wersji technicznej urządzenia.
