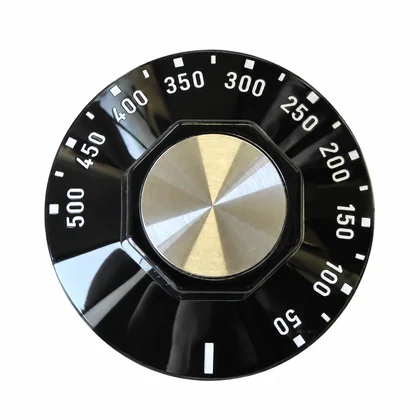

Pokrętło termostatu do kuchenki 50-500°C EGO 00.00524.834

Opis i zastosowanie

Pokrętło termostatu Domax służy do ustawiania temperatury w kuchenkach, piekarnikach i piecach z termostatem EGO. Ma skalę 50-500°C i współpracuje z osią o wymiarach 6 x 4,6 mm, z płaskim ścięciem. Pokrętło przekazuje ruch dłoni na oś termostatu, ale samo nie reguluje temperatury - za utrzymanie temperatury odpowiada termostat.

Kod części po normalizacji: 216061.

Objawy uszkodzenia

Wymiana pokrętła może być potrzebna, gdy:

• pokrętło jest pęknięte, stopione albo ma uszkodzone zaczepy;
• obraca się na osi bez zmiany ustawienia termostatu;
• spada z osi podczas regulacji;
• skala 50-500°C jest starta lub nieczytelna;
• pokrętło nie zatrzymuje się prawidłowo w pozycji wyłączenia albo w wybranym zakresie.

Sam brak grzania, przegrzewanie urządzenia lub nierówna temperatura nie potwierdza uszkodzenia pokrętła. Takie objawy mogą powodować również termostat, czujnik temperatury, przewody, element grzejny albo sterowanie urządzenia.

Możliwe przyczyny

Przed zakupem sprawdź, czy problem dotyczy samej gałki. Pęknięte gniazdo pokrętła, zużyty wewnętrzny chwyt na osi lub uszkodzona skala wskazują na wymianę pokrętła. Jeżeli oś termostatu nie obraca się, ma duży luz, jest wygięta albo obraca się bez zmiany pracy termostatu, wymiana samego pokrętła może nie pomóc. W takim przypadku trzeba sprawdzić termostat i jego mocowanie.

Jeżeli pokrętło obraca się prawidłowo, ale urządzenie nie osiąga ustawionej temperatury, nie kupuj gałki tylko na podstawie objawu. Najpierw sprawdź termostat, czujnik temperatury, przewody i element grzejny zgodnie z dokumentacją właściwego urządzenia.

Diagnostyka krok po kroku

1. Oględziny pokrętła

Sprawdź, czy tworzywo nie jest pęknięte, stopione lub odkształcone. Obejrzyj gniazdo na oś oraz nadruk skali. Pęknięcie, luźne osadzenie lub nieczytelna skala uzasadniają wymianę pokrętła.

1. Sprawdzenie osadzenia na osi

Przy wyłączonym i ostudzonym urządzeniu delikatnie sprawdź, czy pokrętło jest osadzone na osi bez nadmiernego luzu. Jeżeli obraca się względem osi, a oś pozostaje nieruchoma, uszkodzone jest pokrętło lub jego gniazdo. Jeżeli razem z pokrętłem obraca się oś, ale termostat nie zmienia ustawienia, problem może dotyczyć termostatu.

1. Porównanie osi i skali

Zdejmij pokrętło i porównaj nowe oraz stare elementy. Sprawdź wymiary osi 6 x 4,6 mm, obecność płaskiego ścięcia, położenie znacznika pozycji wyłączenia, kształt gniazda oraz skalę 50-500°C. Sama średnica osi nie wystarcza do potwierdzenia zgodności.

1. Sprawdzenie działania termostatu

Jeżeli nowe pokrętło jest mechanicznie zgodne, ale temperatura nadal jest nieprawidłowa, przyczyną nie jest gałka. Dalszą diagnostykę termostatu, czujnika, przewodów i elementu grzejnego wykonaj według dokumentacji konkretnego urządzenia. Pomiary części elektrycznych wykonuj wyłącznie po odłączeniu urządzenia od zasilania i tylko wtedy, gdy dokumentacja właściwego modelu określa miejsce pomiaru oraz prawidłową interpretację wyniku. Jeżeli bezpieczne kontrole nie rozstrzygają usterki, przekaż urządzenie technikowi.

Kiedy wymienić

Wymień pokrętło, gdy jego uszkodzenie jest widoczne, nie trzyma się osi, obraca się niezależnie od osi lub nie pozwala odczytać ustawienia temperatury. Nie wymieniaj go, jeżeli pokrętło jest całe i prawidłowo napędza oś, a problem dotyczy grzania, przegrzewania albo utrzymywania temperatury. Wtedy najpierw szukaj usterki w termostacie lub innym elemencie układu regulacji temperatury.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

1. Poczekaj, aż urządzenie całkowicie ostygnie.
2. Ustaw pokrętło w pozycji wyłączenia i zapamiętaj położenie znacznika względem panelu.
3. Zdejmij stare pokrętło, ciągnąc je prosto od panelu. Nie podważaj go ostrym narzędziem o powierzchnię panelu, ponieważ można ją zarysować lub uszkodzić.
4. Oczyść oś z zabrudzeń i sprawdź, czy nie ma pęknięcia, luzu ani odkształcenia.
5. Ustaw płaskie ścięcie osi zgodnie z położeniem gniazda w nowym pokrętle.
6. Nasuń pokrętło bez używania nadmiernej siły. Nie wciskaj go na niezgodną lub uszkodzoną oś.
7. Sprawdź, czy pokrętło obraca się płynnie, zatrzymuje w prawidłowych pozycjach i wskazuje właściwy zakres skali.
8. Po ponownym podłączeniu urządzenia sprawdź, czy ustawienie pokrętła odpowiada działaniu termostatu. Jeżeli urządzenie nadal nie grzeje, przegrzewa się lub temperatura jest nieprawidłowa, dalszej usterki szukaj poza pokrętłem.

Dane techniczne

• Typ części: pokrętło termostatu
• Marka produktu: Domax
• Zastosowanie: kuchenki, piekarniki i piece z odpowiednim termostatem
• Kod części: 216061
• Zakres skali: 50-500°C
• Typ osi: 6 x 4,6 mm
• Gniazdo: do osi z płaskim ścięciem
• Kolor: czarny

Dobór części

Przed zamówieniem porównaj stare pokrętło, oś termostatu i oznaczenia na urządzeniu. Sprawdź pełny model z tabliczki znamionowej, a w urządzeniach profesjonalnych także oznaczenie producenta termostatu. Porównaj zakres temperatury, kształt oraz średnicę pokrętła, położenie płaskiego ścięcia, sposób osadzenia i położenie znacznika pozycji wyłączenia.

Nie dobieraj części wyłącznie po wyglądzie, marce urządzenia albo samej średnicy osi. Pokrętła o podobnym kształcie mogą mieć inną skalę, inne położenie ścięcia lub inne gniazdo. Jeżeli oznaczenia z tabliczki znamionowej i starego elementu nie pozwalają jednoznacznie potwierdzić zgodności, porównaj pokrętło ze starą częścią przed zakupem.

FAQ

Czy pokrętło pasuje do każdego termostatu z osią 6 x 4,6 mm?

Nie. Oprócz wymiaru osi trzeba sprawdzić płaskie ścięcie, położenie gniazda, kształt pokrętła i skalę 50-500°C. Termostat o innym zakresie może wskazywać niewłaściwą temperaturę mimo mechanicznego dopasowania gałki.

Czy uszkodzone pokrętło może powodować brak grzania?

Tak, jeżeli obraca się na osi i nie przestawia termostatu. Jeżeli pokrętło obraca oś prawidłowo, brak grzania może powodować termostat, element grzejny, czujnik, przewody lub sterowanie.

Czy trzeba wymienić cały termostat razem z pokrętłem?

Nie. Jeżeli termostat działa prawidłowo, a uszkodzone jest tylko pokrętło, wymienia się samą gałkę. Cały termostat wymienia się dopiero po potwierdzeniu jego usterki.

Jak ustawić nowe pokrętło?

Pozycję montażową wyznacza płaskie ścięcie osi oraz znacznik na panelu. Przed pełnym wciśnięciem porównaj pozycję wyłączenia ze starym pokrętłem, a po montażu sprawdź płynność obrotu i zgodność wskazań skali.
