Pola do płyt ceramicznych Mastercook odpowiadają za grzanie pojedynczej, podwójnej lub poszerzanej strefy pod szkłem. Brak grzania nie zawsze oznacza przepalony promiennik — przyczyną może być również złącze, regulator albo przekaźnik. Przed zakupem warto sprawdzić obwody miernikiem, a część dobrać według kodu urządzenia, mocy, wymiarów, mocowania i układu zacisków.
Jak działa pole grzejne pod płytą ceramiczną?
Pole ceramiczne, nazywane również promiennikiem, znajduje się bezpośrednio pod szkłem płyty. Prąd przepływający przez taśmę lub przewód oporowy wytwarza ciepło, które przez szkło jest przekazywane do dna naczynia. Nie jest to cewka indukcyjna — nagrzewa się zarówno promiennik, jak i powierzchnia nad nim.
W kuchniach i płytach Mastercook występują między innymi:

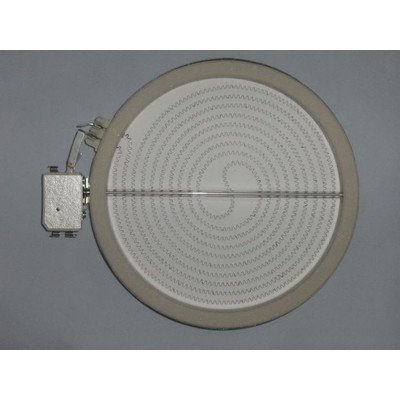

- pola pojedyncze z jednym obwodem grzejnym;

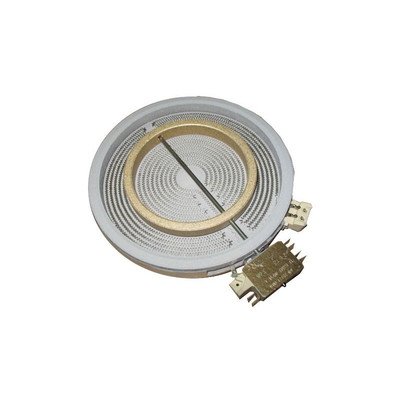

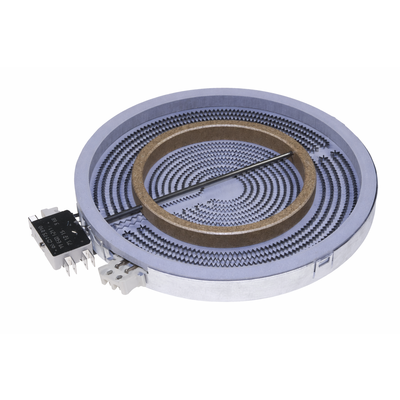

- pola podwójne z osobno załączanym pierścieniem wewnętrznym i zewnętrznym;

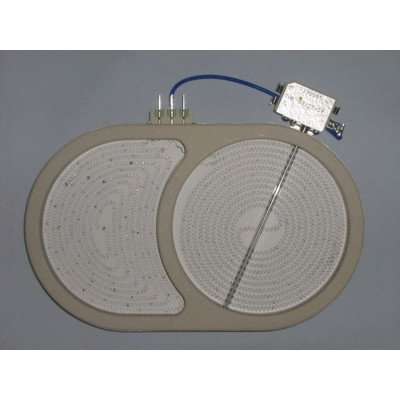

- pola poszerzane lub owalne, przeznaczone do brytfann i podłużnych naczyń;

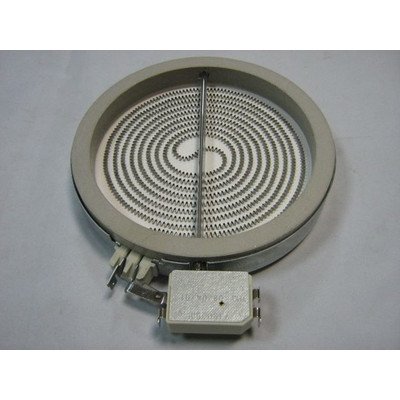

- promienniki HiLight, wykorzystujące szybko nagrzewającą się taśmę oporową;

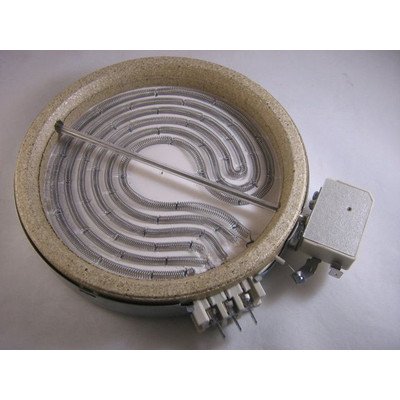

- pola wielostopniowe, współpracujące ze starszymi przełącznikami skokowymi, na przykład 7-pozycyjnymi.
Promiennik może być sterowany mechanicznym przełącznikiem, regulatorem energii lub układem elektronicznym z przekaźnikiem. Dlatego zimne pole nie stanowi jeszcze dowodu, że trzeba wymienić sam element grzejny.
Czy włączanie i wyłączanie czerwonego żaru oznacza usterkę?
Cykliczne rozjaśnianie i gaśnięcie promiennika podczas gotowania jest zwykle normalne. Regulator dawkuje energię, a ogranicznik temperatury chroni szkło przed przegrzaniem. Nawet na wysokim ustawieniu pole może okresowo zgasnąć i ponownie się załączyć.
Nieprawidłowością jest natomiast sytuacja, w której pole:
- nie wraca do grzania po ostygnięciu;
- pozostaje stale włączone niezależnie od ustawienia;
- grzeje wyłącznie jednym pierścieniem mimo aktywacji rozszerzenia;
- nagrzewa się znacznie słabiej od pola o podobnej mocy;
- powoduje zadziałanie zabezpieczenia nadprądowego lub różnicowoprądowego.
Objawy i możliwe przyczyny
| Objaw | Co może być uszkodzone | Jak rozróżnić przyczyny |
| Jedno pole nie grzeje, ale pozostałe działają | obwód grzejny, ogranicznik, konektor, przewód, regulator lub przekaźnik | sprawdzić oględziny oraz ciągłość odłączonego promiennika; prawidłowy wynik kieruje diagnostykę w stronę zasilania i sterowania |
| Działa tylko mała część pola podwójnego | zewnętrzny obwód grzejny, jego przewody albo układ załączania rozszerzenia | zmierzyć każdy obwód osobno; sprawny pierścień zewnętrzny nie potwierdza działania przełącznika lub przekaźnika |
| Pole grzeje bez przerwy albo nie reaguje na zmniejszenie mocy | sklejone styki regulatora lub przekaźnika, błąd sterowania | sam promiennik wykonuje tylko polecenie z układu sterującego; zwykle nie jest przyczyną ciągłego zasilania |
| Pole grzeje słabo | aktywny tylko jeden obwód, wypalone złącze, nieprawidłowe sterowanie, niewłaściwa część lub naczynie z nierównym dnem | porównać działanie obu stref, stan zacisków i parametry zamontowanego elementu; nie oceniać mocy wyłącznie po barwie żaru |
| Zabezpieczenie wyłącza zasilanie po uruchomieniu pola | zwarcie, przebicie do obudowy, nadpalone połączenie albo inna usterka instalacji | ustalić, czy problem występuje wyłącznie po włączeniu konkretnego pola; potrzebny może być pomiar rezystancji izolacji |
Jeżeli nie działają wszystkie pola lub cała grupa pól, przed demontażem promienników należy uwzględnić brak jednej fazy, uszkodzenie wspólnego zasilania, zabezpieczenia, przełącznika albo modułu. Jednoczesna awaria kilku niezależnych grzałek jest możliwa, ale nie powinna być pierwszym założeniem.
Jak sprawdzić promiennik miernikiem?
Pomiar wykonuje się przy całkowicie odłączonym zasilaniu. Płyty do zabudowy i kuchnie mogą być podłączone na stałe do instalacji 230/400 V, dlatego samo ustawienie pokręteł na zero nie wystarcza. Należy odłączyć właściwy obwód w rozdzielnicy, zabezpieczyć go przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem.
Pomiar ciągłości obwodu grzejnego
- Oznacz i sfotografuj przewody przed ich odłączeniem.
- Odłącz od badanego obwodu przynajmniej jeden przewód. Pomiar przez podłączony układ może prowadzić przez regulator lub inne elementy i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji, a nie napięcia.
- Zidentyfikuj zaciski konkretnego pierścienia na podstawie oznaczeń promiennika lub schematu urządzenia.
- Zmierz każdy obwód pola podwójnego lub poszerzanego oddzielnie.
Wskazanie OL, nieskończoności lub braku ciągłości oznacza przerwę w badanej drodze prądowej. Może być przepalona taśma grzejna, połączenie wewnętrzne albo szeregowo włączony ogranicznik. Skończona rezystancja potwierdza ciągłość, ale nie wyklucza przebicia do obudowy, usterki ujawniającej się po nagrzaniu ani problemu ze sterowaniem.
Orientacyjną rezystancję pojedynczego obwodu można oszacować ze wzoru R = U² / P. Dla napięcia 230 V będzie to około 44 Ω przy 1200 W, 29 Ω przy 1800 W i 23 Ω przy 2300 W. Są to wartości obliczeniowe, służące do kontroli rzędu wielkości. W polach wielostrefowych podana moc całkowita może być sumą kilku obwodów, dlatego nie wolno porównywać jej z przypadkową parą zacisków.
Ogranicznik temperatury
W wielu promiennikach nad elementem oporowym znajduje się prętowy ogranicznik temperatury. Jego styki mogą uczestniczyć w zasilaniu grzałki albo obsługiwać dodatkowy obwód sygnalizacyjny. Układ zacisków nie jest uniwersalny.
Zimny styk roboczy ogranicznika powinien zwykle zachowywać ciągłość, lecz przed pomiarem trzeba prawidłowo rozpoznać jego wyprowadzenia. Otwarty obwód może wyjaśnić brak grzania, ale ogranicznika nie wolno mostkować ani regulować jego nastawy. Jest zabezpieczeniem chroniącym szkło przed nadmierną temperaturą.
Pomiar do metalowej obudowy
Multimetr przyłożony między zacisk grzałki a metalowy korpus może wykryć zwarcie o małej rezystancji. Brak wskazania na zwykłym mierniku nie potwierdza jednak prawidłowej izolacji. Przebicie pojawiające się dopiero po rozgrzaniu albo przy wyższym napięciu pomiarowym wymaga miernika rezystancji izolacji i właściwej procedury serwisowej.
Pomiary pod napięciem, diagnostyka obwodów 230/400 V oraz badanie rezystancji izolacji wymagają kwalifikacji, doświadczenia i odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Kiedy przyczyny szukać poza polem grzejnym?
Jeżeli wszystkie obwody promiennika i jego ogranicznik mają prawidłową ciągłość, kolejnym podejrzanym jest droga zasilania. Należy skontrolować konektory, przewody, styki przełącznika, regulator energii oraz przekaźnik odpowiedzialny za daną strefę.
Nadtopiony konektor często ma ciemny nalot, odbarwioną izolację albo luźno trzyma się zacisku. Sama wymiana promiennika nie naprawi takiego połączenia. Uszkodzony konektor należy wymienić na element o odpowiedniej obciążalności i zacisnąć właściwym narzędziem; nie należy pozostawiać zwęglonego przewodu ani wykonywać prowizorycznego połączenia.
W polu podwójnym warto również sprawdzić sposób aktywacji rozszerzenia. Jeżeli oba obwody grzejne są ciągłe, lecz zewnętrzny pierścień nie otrzymuje zasilania, problem może dotyczyć przełącznika, panelu lub przekaźnika. Z kolei pole, które grzeje cały czas, wskazuje raczej na sklejone styki elementu sterującego niż na awarię taśmy oporowej.
Jak uzyskać dostęp i wymienić pole ceramiczne?
Sposób dostępu zależy od tego, czy promiennik znajduje się w samodzielnej płycie do zabudowy, czy w górnym zespole kuchni wolnostojącej. W pierwszym przypadku zwykle trzeba zwolnić mocowania pod blatem, unieść urządzenie i odłączyć obudowę od szkła. W kuchni może być konieczne otwarcie lub zdjęcie całego zespołu płyty zgodnie z konstrukcją danego modelu.
Po odłączeniu zasilania i potwierdzeniu jego braku:
- Przygotuj miękką, stabilną powierzchnię chroniącą szkło przed zarysowaniem.
- Zrób zdjęcia ułożenia przewodów oraz pozycji uchwytów promiennika.
- Zdejmij obudowę lub unieś zespół szklany bez podważania krawędzi przypadkowym narzędziem.
- Odłącz konektory, chwytając za ich metalową część, a nie ciągnąc za przewody.
- Zwolnij sprężyny, wsporniki lub listwy dociskające pole do spodu szkła.
- Przenieś elementy montażowe do tych samych pozycji, jeśli wymagają tego konstrukcja i dokumentacja części.
- Zamontuj nowe pole płasko, bez zaginania ogranicznika i bez nacisku na ceramiczną izolację.
- Podłącz przewody według zdjęcia i schematu, a następnie sprawdź, czy żaden przewód nie dotyka części nagrzewających się.
Nie wolno przenosić promiennika, trzymając go za zaciski, przewody lub pręt ogranicznika. Nie należy także zmieniać fabrycznej nastawy ogranicznika. Niewłaściwy docisk albo położenie pola może pogorszyć przekazywanie ciepła i narazić szkło na miejscowe przeciążenie termiczne.
Po złożeniu urządzenia trzeba sprawdzić osobno małą i rozszerzoną strefę, regulację mocy oraz sygnalizację ciepła resztkowego, jeżeli występuje w danym modelu. Końcowa kontrola elektryczna powinna obejmować również przewód ochronny i stan izolacji.
Jak dobrać pole do płyty ceramicznej Mastercook?
Podobna średnica i taki sam wygląd nie potwierdzają zgodności. Przed zakupem porównaj:
- numer katalogowy i oznaczenia starego promiennika;
- liczbę oraz układ obwodów grzejnych;
- moc każdego obwodu, moc całkowitą i napięcie;
- średnicę pola lub wymiary części owalnej;
- rozmieszczenie zacisków i funkcje styków ogranicznika;
- pozycje uchwytów, sprężyn i punktów mocowania;
- sposób sterowania: przełącznik wielopozycyjny, regulator energii lub elektronika;
- zgodność katalogową z konkretnym wykonaniem urządzenia.
Do identyfikacji sprzętu Mastercook przygotuj pełny model lub typ, kod COD — w wielu urządzeniach jest to kod 9-cyfrowy — oraz numer fabryczny. W starszych kuchniach Wrozamet istotne może być również oznaczenie wykonania Wyk.. Tabliczka płyty do zabudowy bywa umieszczona na spodzie obudowy, natomiast w kuchni wolnostojącej może znajdować się na tylnej ścianie, przy ramie komory albo w rejonie dolnej szuflady.
Jeśli nie jesteś pewien, czy urządzenie wykorzystuje promiennik ceramiczny, sprawdź nadruki na starej części i porównaj konstrukcję z kategorią pól grzewczych Mastercook. Tradycyjne okrągłe płyty montowane nad blatem, a nie pod szkłem, należą do grupy pól żeliwnych Mastercook.
FAQ – pola do płyt ceramicznych Mastercook
Czy brak czerwonego żaru oznacza przepalony promiennik?
Nie. Przyczyną może być przerwany obwód grzejny, otwarty ogranicznik, wypalony konektor, uszkodzony regulator albo przekaźnik. Najpierw należy odłączyć pole od instalacji i sprawdzić ciągłość właściwego obwodu.
Dlaczego pole ceramiczne włącza się i wyłącza podczas gotowania?
Cykliczna praca zwykle wynika z regulacji mocy i działania ogranicznika temperatury. Jest normalna również wtedy, gdy promiennik na zmianę świeci intensywnie i gaśnie, ale naczynie nadal jest ogrzewane przez ciepło zgromadzone w szkle.
Czy można wymienić tylko niedziałający pierścień pola podwójnego?
Zwykle oba pierścienie są częścią jednego kompletnego promiennika. Jeżeli jeden obwód jest przepalony, wymienia się cały zespół, chyba że katalog konkretnego wykonania przewiduje osobno dostępny element. Najpierw trzeba jednak wykluczyć usterkę układu załączającego rozszerzenie.
Czy prawidłowa rezystancja oznacza, że pole jest sprawne?
Potwierdza jedynie ciągłość badanego obwodu. Nie wyklucza przebicia do obudowy, przerwy pojawiającej się po rozgrzaniu, uszkodzenia ogranicznika pod obciążeniem ani braku zasilania ze strony regulatora lub modułu.
Czy pole o tej samej średnicy i mocy będzie pasować?
Nie musi. Różnice mogą dotyczyć uchwytów, wysokości, układu zacisków, liczby obwodów, ogranicznika i sposobu sterowania. Dobór należy potwierdzić numerem starej części oraz pełnymi danymi urządzenia: modelem lub typem, kodem COD, numerem fabrycznym, a w starszych kuchniach także wykonaniem Wyk..
Czy pęknięte szkło płyty pozwala nadal używać sprawnych pól?
Nie. Przez pęknięcie może dostać się ciecz, a dostępne mogą stać się elementy znajdujące się pod napięciem. Urządzenie należy odłączyć i przed dalszym użytkowaniem naprawić zgodnie z dokumentacją konkretnego modelu.
