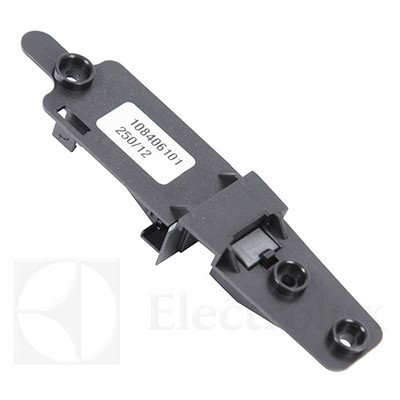

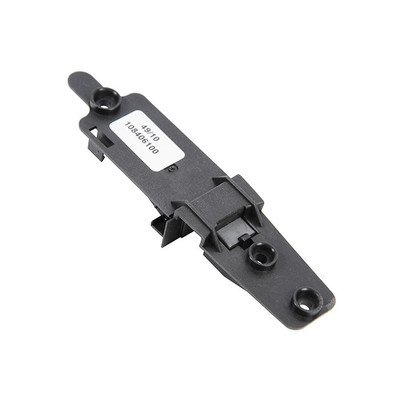

Pozycjonery do pralek Electrolux
Pozycjoner do pralki Electrolux kontroluje położenie bębna, a w wybranych modelach ładowanych od góry pomaga ustawić klapy bębna we właściwym miejscu. Błąd pozycjonowania może powodować także pasek, koło pasowe, przewody lub moduł sterujący, dlatego część dobieraj po pełnym numerze PNC, nie tylko po zdjęciu.
Do czego służy pozycjoner bębna?
Pozycjoner, określany również jako czujnik położenia bębna lub układ DSP, przekazuje pralce informację o aktualnym położeniu bębna. W pralkach ładowanych od góry układ może ustawić klapy bębna w górnej części urządzenia po zakończeniu programu, aby nie trzeba było obracać bębna ręcznie. Czujnik współpracuje z elementem metalowym lub ferromagnetycznym umieszczonym przy kole pasowym.
Nie należy mylić pozycjonera z układem wyważania prania. Nierówne rozłożenie odzieży, ograniczenie wirowania i drgania obudowy mogą wynikać z przeciążenia, amortyzatorów, przeciwag albo problemu z napędem, nawet gdy pozycjoner działa prawidłowo.
Objawy uszkodzenia pozycjonera
Podejrzenie układu pozycjonowania jest uzasadnione, gdy:
- bęben pralki ładowanej od góry zatrzymuje się w przypadkowym miejscu, a klapy nie znajdują się u góry;
- po zakończeniu programu urządzenie wielokrotnie próbuje obrócić bęben i przerywa pozycjonowanie;
- pralka wyświetla alarm związany z pozycjonowaniem bębna, na przykład EA1 w określonych rodzinach sterowania Electrolux;
- silnik obraca bęben, ale elektronika nie otrzymuje prawidłowego sygnału położenia;
- problem pojawia się po wymianie paska, koła pasowego albo po demontażu elementów napędu.
Sam fakt, że bęben nie ustawił się prawidłowo, nie potwierdza awarii czujnika. Taki sam objaw może wywołać zerwany lub zsunięty pasek, niewłaściwie ustawione koło pasowe, przesunięty element ferromagnetyczny, uszkodzona wiązka, luźne złącze albo moduł sterujący.
Diagnostyka: objaw → sprawdzenie → interpretacja
| Objaw | Co sprawdzić | Jak rozumieć wynik |
| Błąd pozycjonowania po rozpoczęciu obrotów | Pasek, koło pasowe, element metalowy przy kole oraz złącza | Uszkodzenie napędu lub przesunięty znacznik może uniemożliwić odczyt położenia bez wymiany czujnika |
| Bęben obraca się, ale zatrzymuje przypadkowo | Ciągłość obwodu czujnika podczas powolnego obracania bębna | W rozwiązaniu z przełącznikiem stykowym obwód powinien zmieniać stan w określonych położeniach; brak zmiany wskazuje na czujnik, ustawienie znacznika albo przewody |
| Czujnik działa bezpośrednio, lecz pralka nadal zgłasza błąd | Pomiar wiązki od czujnika do modułu oraz kontrola zwarcia do masy | Prawidłowy czujnik nie wyklucza przerwy, złego styku lub uszkodzenia wejścia modułu |
| Błąd pojawia się po naprawie napędu | Ustawienie koła pasowego, paska i elementu ferromagnetycznego | Nieprawidłowe położenie elementu współpracującego z czujnikiem może dawać objawy identyczne z awarią pozycjonera |
Pomiar czujnika
Przed pomiarem odłącz pralkę od zasilania, zdejmij wtyczkę z gniazda i odłącz złącze badanego elementu. Nie mierz rezystancji w obwodzie pod napięciem. W starszych układach z czujnikiem stykowym serwisowy test polega na sprawdzeniu, czy obwód zmienia stan podczas obracania bębna: powinien być zamknięty przy zwykłym fragmencie koła i otwarty, gdy przy czujniku znajduje się element ferromagnetyczny. Dokładne położenie oraz przypisanie styków zależą od konstrukcji.
Jeśli pomiar bezpośrednio na czujniku jest prawidłowy, zbadaj przewody. W jednej z dokumentowanych rodzin sterowania Electrolux kontroluje się zmianę stanu między stykami wiązki J12-1 i J12-3 podczas ręcznego obracania bębna oraz sprawdza, czy nie występuje upływ do masy. Oznaczenie J12 nie jest uniwersalne dla wszystkich pralek Electrolux, dlatego nie przenoś go na inny model bez schematu.
W nowszym elektronicznym układzie DSP producent opisuje test z zasilaniem 5 V i obciążeniem 4,7 kΩ. Przy obecnym elemencie metalowym napięcie wyjściowe powinno być niższe niż 1,5 V, a bez niego wyższe niż 3,8 V. Jest to test konkretnego układu elektronicznego, a nie uniwersalna wartość dla każdego pozycjonera Electrolux. Wymaga schematu, właściwego złącza i doświadczenia w pomiarach elektroniki.
Ważne: pomiar ciągłości lub zmiany napięcia potwierdza tylko określony fragment działania czujnika. Nie wyklucza uszkodzeń występujących pod obciążeniem, złego ustawienia koła, przerw przerywanych ani problemu z modułem sterującym.
Kod EA1 nie oznacza automatycznie uszkodzonej części
W wybranych pralkach ładowanych od góry alarm EA1 oznacza brak lub niestabilny sygnał położenia bębna. W diagnostyce należy sprawdzić kolejno złącza, pasek, koło pasowe, element ferromagnetyczny, sam czujnik i wiązkę. Dopiero gdy te elementy są sprawne, a alarm powraca w teście serwisowym, można brać pod uwagę moduł sterujący. Kod należy interpretować wyłącznie w odniesieniu do właściwej rodziny elektroniki.
Dostęp i wymiana pozycjonera
W dokumentowanej konstrukcji pralki Electrolux ładowanej od góry pozycjoner znajduje się przy kole pasowym, za prawym panelem bocznym. Typowa kolejność dostępu obejmuje:
- odłączenie urządzenia od sieci i zabezpieczenie go przed przypadkowym uruchomieniem;
- zdjęcie prawego panelu bocznego;
- sprawdzenie i, jeśli jest to konieczne, zdjęcie paska napędowego;
- odkręcenie koła pasowego po wcześniejszym oznaczeniu jego położenia względem osi;
- odłączenie złącza pozycjonera i odkręcenie jego mocowania;
- montaż nowego elementu w tej samej pozycji oraz ponowne założenie koła i paska;
- ręczne sprawdzenie, czy bęben obraca się swobodnie i czy element metalowy przechodzi prawidłowo obok czujnika.
Budowa obudowy, dostęp od strony panelu oraz sposób mocowania mogą różnić się między seriami Electrolux, AEG i Zanussi. Nie należy przenosić liczby mocowań ani położenia z jednego modelu na inny bez instrukcji serwisowej.
Po montażu sprawdź prowadzenie paska, dokręcenie koła pasowego, położenie znacznika i zabezpieczenie przewodów przed ocieraniem o koło. Następnie uruchom odpowiedni test diagnostyczny lub program bez wsadu i sprawdź, czy bęben zatrzymuje się w prawidłowym położeniu oraz czy alarm nie powraca.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary obwodów elektrycznych oraz prace przy module sterującym powinien wykonywać wykwalifikowany serwisant. Nie obchodź blokad i nie uruchamiaj urządzenia z odsłoniętymi elementami napędu.
Jak dobrać pozycjoner do pralki Electrolux?
Dobór wykonuj na podstawie pełnego oznaczenia z tabliczki znamionowej. Dla Electrolux, AEG i Zanussi najważniejszy jest pełny PNC / Prod.No., a nie sam skrócony model. Numer może zawierać 11 cyfr i identyfikuje wariant konstrukcyjny, dla którego producent przewidział konkretną część.
Przed zakupem porównaj:
- pełny PNC urządzenia;
- numer części odczytany z zamontowanego elementu;
- kształt i sposób mocowania pozycjonera;
- rodzaj złącza oraz długość i przebieg przewodów;
- współpracujące koło pasowe lub znacznik ferromagnetyczny;
- informację katalogową dotyczącą konkretnego wariantu pralki.

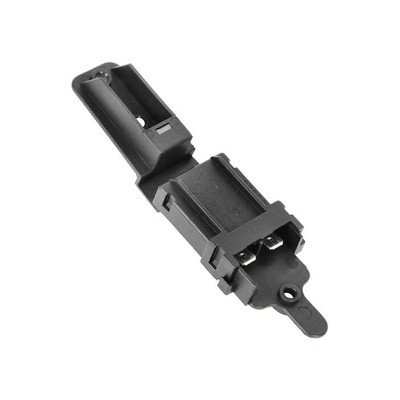

Przykładowy numer 1461320101 występuje jako element pozycjonujący bęben i zastępuje określone starsze numery części, ale nie oznacza to zgodności z każdą pralką Electrolux. Zgodność trzeba potwierdzić po PNC. Identyczne złącze, podobny wygląd lub sama nazwa handlowa modelu nie wystarczają do bezpiecznego doboru.
Jeżeli nie masz pewności, odczytaj całą tabliczkę znamionową, w tym pełny PNC, i porównaj ją z katalogiem części. Do weryfikacji warto przygotować również zdjęcie zamontowanego pozycjonera, jego mocowania oraz elementu przy kole pasowym.
Co jeszcze może powodować problem z ustawieniem bębna?
Przed zakupem pozycjonera wyklucz prostsze przyczyny:
- pasek napędowy – zerwany, zsunięty lub nadmiernie rozciągnięty nie pozwala na prawidłowe obrócenie bębna;
- koło pasowe – poluzowane albo zamontowane w niewłaściwym położeniu może zmienić relację między znacznikiem a czujnikiem;
- element ferromagnetyczny – przesunięty lub uszkodzony nie wywoła oczekiwanej zmiany sygnału;
- wiązka przewodów – przerwa, luźny konektor lub przetarcie może dawać usterkę okresową;
- moduł sterujący – należy brać go pod uwagę dopiero po sprawdzeniu czujnika, napędu i przewodów;
- silnik lub jego sterowanie – jeśli bęben nie wykonuje wymaganych obrotów, problem może dotyczyć napędu, a nie pozycjonera.
FAQ
Czy pozycjoner występuje w każdej pralce Electrolux?
Nie. Układ DSP dotyczy przede wszystkim wybranych pralek ładowanych od góry. W pralkach ładowanych od frontu może nie występować funkcja ustawiania klap bębna, dlatego przed zakupem trzeba sprawdzić budowę konkretnego modelu i jego katalog części.
Czy błąd EA1 oznacza konieczność wymiany pozycjonera?
Nie. W zależności od rodziny urządzenia alarm może być związany również z paskiem, kołem pasowym, przewodami, elementem ferromagnetycznym lub modułem sterującym. Kod wskazuje obszar diagnostyki, a nie gotową część do zakupu.
Czy można sprawdzić pozycjoner zwykłym miernikiem?
W układach stykowych można sprawdzić zmianę ciągłości obwodu przy ręcznym obracaniu bębna. W elektronicznych wersjach potrzebny jest test zgodny ze schematem danego modelu. Sam pomiar rezystancji nie ocenia prawidłowego ustawienia, sygnału pod obciążeniem ani sprawności wejścia modułu.
Gdzie znajduje się pozycjoner w pralce ładowanej od góry?
W udokumentowanej konstrukcji znajduje się przy kole pasowym, za prawym panelem bocznym. W innych seriach dostęp i strona montażu mogą być inne, dlatego przed demontażem trzeba sprawdzić rysunek części lub instrukcję serwisową właściwego modelu.
Czy sam model pralki wystarczy do dobrania części?
Nie zawsze. Electrolux, AEG i Zanussi mogą mieć kilka wariantów technicznych pod tą samą nazwą modelu. Do potwierdzenia zgodności potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej oraz, w razie potrzeby, numer starej części.
Czy po wymianie pozycjonera trzeba programować moduł?
Sama wymiana czujnika zwykle nie oznacza automatycznie konieczności programowania modułu, ale procedura zależy od konstrukcji urządzenia. Po naprawie należy wykonać właściwy test diagnostyczny i sprawdzić, czy sygnał położenia jest prawidłowo odczytywany.
