Wyłączniki pralek ARDO
Wyłączniki do pralek ARDO odpowiadają za załączenie obwodu zasilania, a w części starszych konstrukcji współpracują z pokrętłem programatora. Brak reakcji urządzenia lub przerywanie pracy nie przesądza jednak o awarii włącznika. Przed zakupem sprawdź zasilanie, przewody i blokadę drzwi, a część dobierz według pełnego modelu, oznaczeń, liczby styków oraz sposobu mocowania.
Kiedy podejrzewać wyłącznik w pralce ARDO?
Uszkodzony wyłącznik sieciowy może sprawić, że pralka nie reaguje na naciśnięcie przycisku, nie zapala kontrolki albo uruchamia się dopiero po kilkukrotnym wciśnięciu. Możliwe jest również samoczynne wyłączanie urządzenia wskutek nadpalonych, luźnych lub utlenionych styków. Jeśli przycisk nie zatrzymuje się w pozycji roboczej, nie odbija, zacina się albo ma wyraźny luz, najpierw sprawdź mechanizm przycisku i jego połączenie z właściwym wyłącznikiem.
W starszych pralkach ARDO funkcja ON/OFF może być połączona z programatorem. Zależnie od wykonania urządzenie uruchamia się osobnym przyciskiem albo przez pociągnięcie pokrętła programatora. Brak typowego klawisza zasilania nie oznacza więc, że element został wymontowany.
Podobne objawy nie zawsze oznaczają uszkodzenie włącznika
| Objaw | Co jeszcze może być przyczyną? | Co sprawdzić najpierw? |
| Nie świeci żadna kontrolka | brak napięcia w gnieździe, uszkodzona wtyczka lub przewód, filtr przeciwzakłóceniowy, połączenie wiązki albo układ sterowania | sprawność gniazda przy użyciu innego odbiornika oraz ciągłość odłączonego przewodu zasilającego |
| Kontrolka świeci, ale program nie rusza | niedomknięte drzwi, uszkodzona klamka, blokada drzwi lub jej przewody | czy zaczep prawidłowo wchodzi w blokadę i czy po uruchomieniu następuje zaryglowanie |
| Pralka reaguje na poruszanie przyciskiem | pęknięty element mechaniczny panelu, luźne konektory albo zużyte styki włącznika | stan mocowania, zacisków i obudowy wyłącznika |
| Działa tylko jedna funkcja panelu | przycisk funkcyjny, mechanizm pokrętła, programator lub moduł | ustalić, czy zanika całe zasilanie, czy nie działa wyłącznie konkretne polecenie |
| Pralka wyłącza się podczas pracy | luźne połączenie, przegrzany styk, przewód zasilający albo usterka układu sterowania | ślady przegrzania oraz pewność połączeń; nie wymieniać włącznika wyłącznie na podstawie tego objawu |
Jeżeli pralka ma zasilanie i zapala kontrolkę, ale drzwi pozostają odblokowane, należy rozpatrywać również blokadę drzwi pralki ARDO. Nie wolno trwale mostkować blokady ani włącznika w celu dalszego użytkowania urządzenia.
Jak sprawdzić wyłącznik miernikiem?
Podstawowe badanie wykonuje się bez napięcia. Wyjmij wtyczkę pralki z gniazda, upewnij się, że urządzenie nie jest podłączone przez dodatkowy sterownik, a następnie odłącz przewody od badanego wyłącznika. Pomiar elementu pozostawionego w obwodzie może prowadzić do błędnej oceny, ponieważ miernik może wskazywać przejście przez inne podzespoły.
- Zrób zdjęcie rozmieszczenia przewodów i oznacz konektory przed ich odłączeniem.
- Obejrzyj obudowę, zaciski i styki. Nadtopienie tworzywa, osmalenie, luźny konektor lub przebarwienie świadczą o przegrzewaniu połączenia.
- Ustaw multimetr na test ciągłości albo niski zakres rezystancji.
- Ustal pary styków na podstawie oznaczeń wyłącznika lub schematu konkretnej pralki. Sama liczba pinów nie określa ich funkcji.
- W pozycji OFF tory wyłączane powinny pozostawać rozwarte. Po przełączeniu na ON odpowiednie pary powinny uzyskać ciągłość.
- W wyłączniku wielotorowym sprawdź osobno każdy tor. Brak przejścia w jednej sekcji, niestabilny wynik podczas poruszania przyciskiem albo przełączanie tylko części styków wskazuje na uszkodzenie.
Nie ma jednej poprawnej wartości rezystancji ani uniwersalnego układu pinów dla wszystkich wyłączników ARDO. W sprawnym, zamkniętym torze oczekuje się stabilnej, bardzo małej rezystancji, z uwzględnieniem oporu przewodów pomiarowych. Test ciągłości potwierdza jedynie zachowanie styku przy niewielkim prądzie miernika. Nie wyklucza wzrostu oporu i przegrzewania pod obciążeniem.
Pomiar napięcia sieciowego na wyłączniku wykonuje się przy otwartym urządzeniu i podłączonym zasilaniu, dlatego jest przeznaczony wyłącznie dla osoby mającej odpowiednie kwalifikacje, doświadczenie, wyposażenie ochronne i dokumentację konkretnego modelu. Nie należy zastępować miernika neonówką ani prowizoryczną lampką kontrolną.
Dostęp do włącznika i wymiana
Wyłączniki przyciskowe są zwykle zamocowane za panelem sterowania. W wielu pralkach ładowanych od frontu dostęp rozpoczyna się od zdjęcia górnego blatu, natomiast w innych konstrukcjach konieczne jest odpięcie maskownicy panelu lub elementów obsługowych. Włącznik zintegrowany z programatorem może wymagać szerszego demontażu niż samodzielny przycisk zatrzaskowy.
Po odłączeniu pralki od zasilania:
- zdejmij tylko te części obudowy, które zgodnie z konstrukcją urządzenia zasłaniają tył panelu;
- sfotografuj przewody, położenie części oraz sposób prowadzenia wiązki;
- chwytaj konektor za jego metalową lub izolowaną końcówkę, a nie za przewód;
- zwolnij zatrzaski albo mocowanie bez wyginania panelu i osi przycisku;
- porównaj nową część ze starą przed podłączeniem przewodów;
- sprawdź, czy konektory trzymają się pewnie i nie mają śladów przegrzania;
- po złożeniu skontroluj działanie przycisku, blokowanie drzwi i rozpoczęcie krótkiego programu bez pozostawiania otwartego panelu.
Nadpalonego konektora nie należy po prostu nasuwać na nowy wyłącznik. Luźne połączenie ponownie się nagrzeje i może uszkodzić nową część. Uszkodzony zacisk lub fragment przewodu powinien zostać naprawiony właściwą metodą i elementem o odpowiednich parametrach.
Opisane czynności serwisowe wymagają umiejętności bezpiecznej pracy przy urządzeniach elektrycznych i właściwych narzędzi. Przed demontażem urządzenie musi być odłączone od sieci. Diagnostyka pod napięciem nie jest przeznaczona dla osoby bez przygotowania.
Jak dobrać wyłącznik do pralki ARDO?

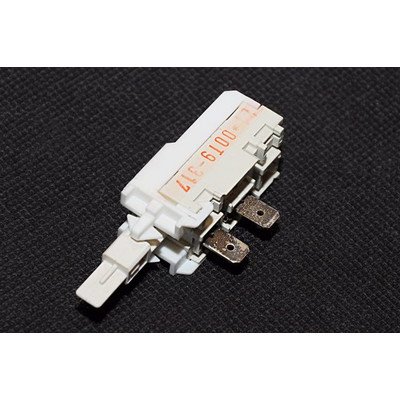

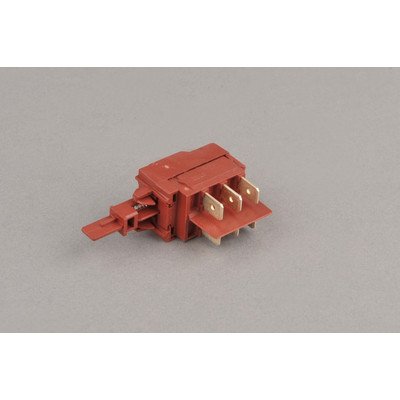

Wyłączniki stosowane w pralkach ARDO mogą mieć dwa, cztery lub sześć styków, różną długość trzpienia, odmienny mechanizm zatrzaskowy i inne obciążenie znamionowe. Występują części monostabilne, które wracają po zwolnieniu, oraz bistabilne, pozostające w pozycji ON lub OFF. Zewnętrznie podobne elementy mogą mieć inaczej połączone styki.
Przed zamówieniem porównaj:
- pełny model pralki i pozostałe oznaczenia z tabliczki znamionowej;
- numer wybity lub nadrukowany na starym wyłączniku;
- liczbę, rozmieszczenie i funkcję styków;
- wartości napięcia i obciążalności prądowej;
- długość oraz kształt trzpienia współpracującego z przyciskiem;
- wymiary korpusu, zatrzaski i położenie mocowań;
- rodzaj działania oraz współpracę z przyciskiem lub programatorem.
Nie należy dobierać części wyłącznie według zdjęcia albo skróconej nazwy modelu. W razie niepewności przygotuj fotografię tabliczki znamionowej, starego wyłącznika ze wszystkimi oznaczeniami oraz widok jego złączy. Jeśli problem dotyczy mechanizmu wyboru programu, sprawdź również programatory pralek ARDO, a gdy zasilanie dociera do panelu, lecz sterowanie pozostaje całkowicie nieaktywne — moduły pralek ARDO. Pozostałe grupy części znajdują się w kategorii pralki ARDO.
FAQ – wyłączniki pralek ARDO
Czy brak świecącej kontrolki oznacza uszkodzony wyłącznik?
Nie. Najpierw trzeba wykluczyć brak zasilania w gnieździe, uszkodzenie przewodu, filtra przeciwzakłóceniowego i połączeń wiązki. Wyłącznik można podejrzewać mocniej, gdy zasilanie dociera do jego wejścia, lecz nie jest przekazywane dalej po przełączeniu.
Dlaczego pralka ARDO nie ma osobnego przycisku ON/OFF?
W części starszych modeli funkcję wyłącznika wbudowano w mechanizm programatora. Pralkę uruchamia się wtedy przez pociągnięcie pokrętła, a wyłącza przez jego wciśnięcie. Sposób obsługi należy potwierdzić w instrukcji danego modelu.
Czy można sprawdzić wyłącznik bez podłączania pralki do prądu?
Tak. Po odłączeniu przewodów od wyłącznika można sprawdzić ciągłość poszczególnych torów w pozycji OFF i ON. Jest to bezpieczniejszy test podstawowy, ale nie wykrywa każdego problemu pojawiającego się dopiero pod obciążeniem.
Czy wyłącznik czterostykowy można zastąpić sześciostykowym?
Nie na podstawie samego wyglądu lub liczby dostępnych zacisków. Muszą zgadzać się funkcje torów, obciążalność, układ połączeń, mechanizm działania, trzpień i mocowanie. Zamianę można wykonać wyłącznie po potwierdzeniu zgodności katalogowej lub na podstawie właściwego schematu.
Co oznaczają nadtopione zaciski wyłącznika?
Wskazują na przegrzewanie połączenia, które może wynikać ze zużytego styku albo luźnego konektora. Przed montażem nowej części trzeba usunąć również przyczynę grzania, inaczej usterka może szybko powrócić.
Czy brak startu przy świecącej kontrolce może powodować blokada drzwi?
Tak. Świecąca kontrolka informuje, że przynajmniej część obwodu otrzymuje zasilanie, ale nie potwierdza zaryglowania drzwi. Jeżeli drzwi pozostają odblokowane, sprawdzenia wymagają zaczep, blokada i jej połączenia, bez trwałego mostkowania zabezpieczenia.
