Hydrostaty i czujniki poziomu wody pralek Gorenje
Hydrostat lub elektroniczny czujnik ciśnienia informuje pralkę Gorenje o poziomie wody. Jego usterkę mogą przypominać zatkana komora ciśnieniowa, nieszczelny wężyk, problem z odpływem albo elektrozaworem. Przed zakupem ustal przyczynę i odczytaj z tabliczki pełny model oraz Art. No. lub kod PS — podobne czujniki mogą mieć inną charakterystykę i połączenia.
Jak pralka Gorenje rozpoznaje poziom wody?
W typowym układzie cienki wężyk łączy czujnik z komorą ciśnieniową umieszczoną przy zbiorniku lub przewodzie zbiornik–pompa. Napływająca woda spręża powietrze w komorze i wężyku. Ciśnienie dociera do hydrostatu mechanicznego albo czujnika elektronicznego, a sterownik wykorzystuje jego sygnał do zakończenia napełniania, uruchomienia kolejnych etapów programu i potwierdzenia opróżnienia zbiornika.
W tej grupie części mogą występować różne elementy:

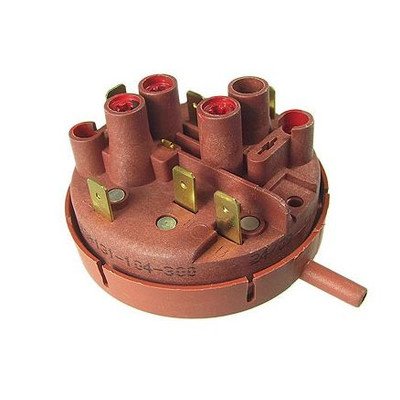

- hydrostat mechaniczny – przełącza styki po osiągnięciu określonego ciśnienia; może być jedno- lub wielopoziomowy;
- elektroniczny czujnik ciśnienia – przekazuje do modułu zmienny sygnał odpowiadający poziomowi wody;
- komora ciśnieniowa, wężyk, uchwyt lub nośnik – odpowiadają za prawidłowe doprowadzenie ciśnienia i zamocowanie czujnika;
- czujnik pływakowy – zależnie od konstrukcji może kontrolować inny stan, na przykład obecność wody w dolnej części urządzenia, dlatego nie należy traktować go jako automatycznego zamiennika hydrostatu.
Objawy usterki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Pralka pobiera wodę bez końca lub osiąga zbyt wysoki poziom | niedrożna komora ciśnieniowa, nieszczelny albo zsunięty wężyk, uszkodzony czujnik, zawieszony elektrozawór, sterowanie zaworem | zamknąć dopływ wody, sprawdzić wężyk i komorę oraz ustalić, czy woda napływa także po odłączeniu zasilania |
| Pralka nie pobiera wody | czujnik błędnie zgłasza obecność wody, zamknięty zawór, słaby dopływ, zatkane sitko, uszkodzony elektrozawór, przewody lub moduł | dopływ i sitka, ułożenie odpływu, a następnie układ pomiaru poziomu |
| Program zatrzymuje się przed wirowaniem | pralka rzeczywiście nie odpompowała wody, pompa lub filtr są zablokowane albo czujnik nadal zgłasza wodę po opróżnieniu | sprawdzić, czy w bębnie pozostaje woda, oraz skontrolować filtr, pompę i odpływ |
| Pralka jednocześnie pobiera i odprowadza wodę | zbyt nisko poprowadzony wąż odpływowy powodujący samoczynne zasysanie, błąd odczytu poziomu lub sterowania | porównać ułożenie odpływu z instrukcją konkretnego modelu |
| Poziom wydaje się niski | program oszczędny lub automatyczne dopasowanie ilości wody, nieprawidłowy sygnał czujnika, częściowo zatkana komora | porównać zachowanie na kilku programach; sama mała ilość widocznej wody nie potwierdza awarii |
Jeżeli woda nadal wpływa do odłączonej od sieci pralki, elektrozawór nie zamyka przepływu mechanicznie. W takim przypadku podejrzenie hydrostatu schodzi na dalszy plan — należy zakręcić zawór instalacji i sprawdzić elektrozawór dopływowy.
Gdy w bębnie rzeczywiście pozostaje woda, zacznij od układu odpływowego. Niedrożny filtr, wąż lub zużyta pompa odpływowa może zatrzymać program przed wirowaniem, mimo że czujnik poziomu działa prawidłowo.
Jak sprawdzić wężyk i komorę ciśnieniową?
Przed demontażem odłącz pralkę od sieci, zakręć wodę i opróżnij zbiornik przez procedurę przewidzianą w instrukcji. W urządzeniu, w którym wystąpiło przepełnienie, samo wyjęcie wtyczki nie zatrzyma dopływu przez nieszczelny elektrozawór — konieczne jest również zamknięcie zaworu wody.
- Zlokalizuj czujnik oraz cienki przewód prowadzący w dół do zbiornika. W wielu pralkach ładowanych od przodu dostęp do czujnika uzyskuje się po zdjęciu górnego blatu, ale jego położenie i sposób mocowania zależą od rodziny urządzenia.
- Obejrzyj wężyk na całej dostępnej długości. Pęknięcie, przetarcie, zagięcie, luźne zakończenie albo nieszczelność przy króćcu powodują utratę ciśnienia.
- Sprawdź drożność wężyka po odłączeniu go od czujnika. Nie używaj sprężarki ani gwałtownie nie zwiększaj ciśnienia — można uszkodzić membranę lub elektroniczny element pomiarowy.
- Skontroluj również komorę przy zbiorniku. Drożny wężyk nie wyklucza osadu w jej wlocie. Pozostałości detergentu i szlam mogą opóźniać wzrost lub spadek ciśnienia.
- Po oczyszczeniu połącz układ przy pustym zbiorniku. Wężyk musi być szczelnie osadzony, niezagięty i poprowadzony tak, aby nie ocierał o bęben, przeciwwagę ani ruchome przewody.
Nie należy regulować śrub hydrostatu. Zmiana fabrycznego progu może prowadzić do przepełnienia, pracy grzałki przy niewłaściwym poziomie lub błędnego przebiegu programu.
Pomiar hydrostatu mechanicznego
Pomiar ciągłości ma zastosowanie wyłącznie do hydrostatu ze stykami przełącznymi. Odłącz zasilanie pralki, zdejmij złącze i ustal oznaczenia styków z dokumentacji lub schematu konkretnej części. Liczba pinów nie określa samodzielnie ich funkcji.
Miernik ustaw na test ciągłości albo niski zakres rezystancji. Sprawdź połączenia między odpowiednimi stykami bez ciśnienia, a następnie przy niewielkim, kontrolowanym ciśnieniu podanym na króciec. Sprawny przełącznik powinien wyraźnie i stabilnie zmienić stan wskazanej pary styków. W hydrostacie wielopoziomowym kolejne obwody mogą przełączać się przy różnych progach.
Samo kliknięcie nie potwierdza pełnej sprawności. Membrana może poruszać mechanizmem, mimo że styki są wypalone, próg przełączenia jest niewłaściwy albo obudowa nie utrzymuje ciśnienia. Pomiar wykonany bez danych serwisowych nie pozwala również potwierdzić, czy hydrostat przełącza się przy ciśnieniu wymaganym przez dany model.
Jak sprawdza się czujnik elektroniczny?
Elektronicznego czujnika poziomu nie należy oceniać według procedury przeznaczonej dla stykowego hydrostatu. Pomiar rezystancji przypadkowych pinów lub oczekiwanie charakterystycznego kliknięcia może nie dać użytecznego wyniku.
Pełna diagnostyka wymaga znajomości pinów zasilania i sygnału, wartości odniesienia oraz charakterystyki dla konkretnego czujnika i sterownika. Kontrola napięcia wyjściowego często odbywa się podczas pracy urządzenia. Takie pomiary pod napięciem są przeznaczone dla wykwalifikowanego technika, który dysponuje dokumentacją, odpowiednimi narzędziami i zabezpieczeniami. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jeżeli wężyk, komora i połączenia są sprawne, a moduł nadal otrzymuje nierealny lub niezmienny sygnał poziomu, podejrzenie pada na czujnik, jego wiązkę albo wejście modułu sterującego. Wymiana modułu bez sprawdzenia tańszych elementów układu nie jest uzasadniona.
Kody błędów związane z wodą
Oznaczenia błędów różnią się między seriami pralek Gorenje. Poniższe przykłady występują w wybranej rodzinie urządzeń i przed diagnozą trzeba sprawdzić instrukcję pełnego modelu oraz Art. No. lub kodu PS.
| Kod w wybranych modelach | Znaczenie | Jak interpretować |
| E3 | błąd napełniania | nie wskazuje automatycznie hydrostatu; należy sprawdzić dopływ, sitka, ciśnienie wody, wąż oraz możliwość samoczynnego odpływu |
| E7 lub E7.2 | błąd odpompowania | pralka może nie osiągać sygnału „pusto” z powodu realnie zalegającej wody; sprawdza się filtr, pompę i odpływ |
| E10 | błąd czujnika poziomu wody | sprawdzić układ ciśnieniowy, czujnik, przewody i złącza; kod nie rozstrzyga, który z tych elementów jest uszkodzony |
| E11 | przepełnienie | zamknąć wodę, jeżeli pralka nadal ją pobiera; przyczyną może być zawór, układ pomiaru poziomu, sterowanie lub nadmierne pienienie |
Nadmiar detergentu i intensywne pienienie mogą zakłócać przebieg programu oraz towarzyszyć komunikatom dotyczącym przepełnienia. Zanim wymienisz czujnik, upewnij się, że problem nie pojawił się po zmianie środka piorącego lub jego przedawkowaniu.
Dostęp i wymiana czujnika poziomu
W wielu pralkach frontowych hydrostat znajduje się w górnej części obudowy, natomiast komora ciśnieniowa jest położona niżej, przy zbiorniku. Konstrukcje Gorenje różnią się, dlatego przed zdjęciem paneli warto sprawdzić dokumentację danego wykonania.
Typowa kolejność wymiany samego czujnika obejmuje:
- odłączenie zasilania, zakręcenie wody i opróżnienie urządzenia;
- zdjęcie panelu zapewniającego dostęp;
- sfotografowanie złącza, wężyka, uchwytu i przebiegu przewodów;
- ostrożne wypięcie kostki bez ciągnięcia za przewody;
- zdjęcie wężyka i zwolnienie czujnika z uchwytu lub zaczepu;
- montaż zgodnej części, szczelne osadzenie wężyka i odtworzenie prowadzenia wiązki;
- kontrolę, czy wężyk nie został zagięty przy zakładaniu obudowy.
Po montażu uruchom program pozwalający obserwować napełnianie, pracę bębna i odpompowanie. Pralka powinna zatrzymać pobór, przejść do kolejnego etapu, całkowicie odprowadzić wodę i nie zgłaszać błędu. Sprawdź również szczelność miejsc, które były rozłączane.
Jak dobrać hydrostat do pralki Gorenje?
Nie dobieraj czujnika wyłącznie według kształtu, liczby styków ani pasującej kostki. Dwa podobne elementy mogą pracować przy innych progach ciśnienia, wysyłać odmienny sygnał lub mieć inaczej przypisane piny.
Przygotuj z tabliczki znamionowej:
- pełny model pralki;
- Art. No. albo kod PS;
- numer starej części, jeżeli jest czytelny.
Następnie potwierdź zgodność katalogową oraz porównaj typ czujnika, mocowanie, króciec wężyka i złącze. Liczba kontaktów, oznaczenia poziomów lub zakres ciśnienia są przydatne tylko jako dane pomocnicze. W razie wątpliwości prześlij zdjęcie całej tabliczki znamionowej i starego elementu — z zachowaniem wszystkich zer, ukośników oraz oznaczeń wariantu.
Więcej elementów współpracujących z układem poziomu wody można znaleźć w kategorii węży i rur gumowych pralek Gorenje.
FAQ – hydrostaty i czujniki poziomu pralek Gorenje
Czy przelewanie wody oznacza uszkodzony hydrostat?
Nie. Najpierw sprawdza się szczelność wężyka, drożność komory ciśnieniowej i elektrozawór. Jeżeli pralka pobiera wodę także po odłączeniu jej od zasilania, bardziej prawdopodobna jest mechaniczna nieszczelność zaworu.
Czy kliknięcie po dmuchnięciu potwierdza sprawność hydrostatu?
Kliknięcie potwierdza jedynie ruch mechanizmu. Nie sprawdza stanu wszystkich styków, szczelności membrany ani prawidłowego progu ciśnienia. Potrzebny jest pomiar przełączania i — jeśli dostępne — porównanie z dokumentacją części.
Dlaczego pralka nie wiruje, chociaż hydrostat wygląda na sprawny?
Sterownik nie rozpocznie wirowania, jeśli otrzymuje informację o wodzie w zbiorniku. Przyczyną może być błędny sygnał czujnika, ale również realnie zalegająca woda wskutek niedrożnego odpływu lub niesprawnej pompy.
Czy można przedmuchać wężyk hydrostatu?
Można skontrolować jego drożność po odłączeniu od czujnika, bez używania wysokiego ciśnienia. Trzeba sprawdzić również komorę przy zbiorniku, ponieważ sam drożny wężyk nie wyklucza osadu w jej wlocie.
Czy hydrostat o takiej samej liczbie pinów będzie pasował?
Nie musi. Identyczne złącze nie potwierdza charakterystyki ciśnieniowej ani przypisania styków. Podstawą doboru jest zgodność katalogowa z pełnym modelem oraz Art. No. lub kodem PS pralki Gorenje.
Czy błąd E10 zawsze oznacza konieczność wymiany czujnika?
Nie. W wybranych rodzinach pralek Gorenje E10 dotyczy układu pomiaru poziomu, ale przyczyną może być czujnik, wężyk, komora ciśnieniowa, złącze, wiązka albo moduł. Znaczenie kodu trzeba potwierdzić w instrukcji konkretnego urządzenia.
