Elektrozawory i zawory wody do pralek Whirlpool
Elektrozawór do pralki Whirlpool steruje dopływem wody do szuflady detergentu. Jego usterka może powodować brak, zbyt wolny albo ciągły pobór wody, ale podobne objawy wywołują też sitko, wąż, hydrostat, blokada drzwi lub moduł. Przed zakupem porównaj wykonanie zaworu i pełny numer serwisowy urządzenia.
Za co odpowiada elektrozawór w pralce Whirlpool

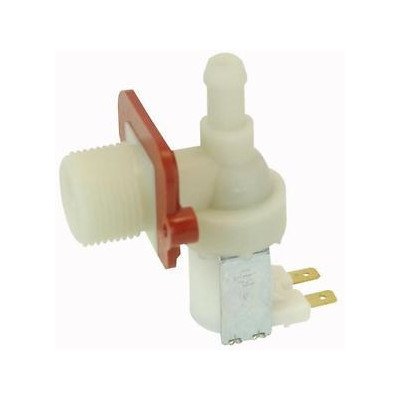

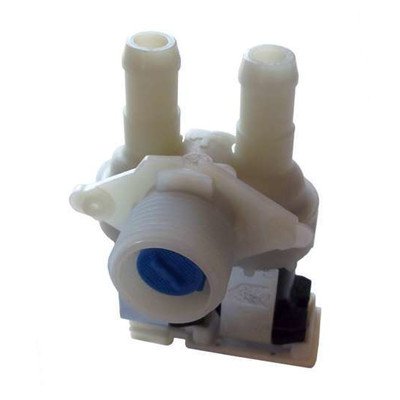

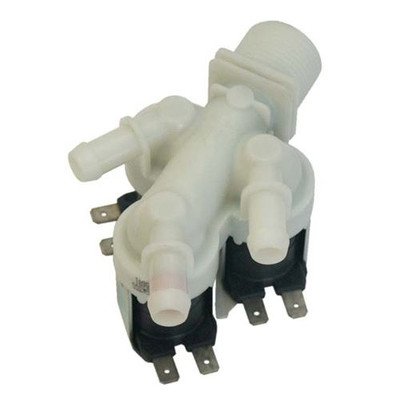

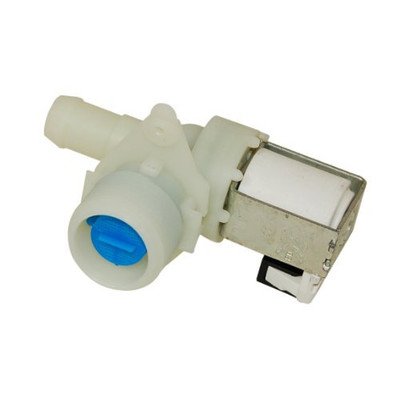

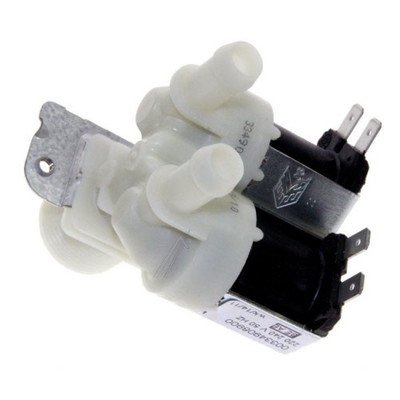

Elektrozawór otwiera dopływ wody tylko w określonym momencie programu. W zależności od konstrukcji pralka Whirlpool może mieć zawór jedno-, dwu- albo trzydrożny. Poszczególne cewki mogą kierować wodę do różnych komór dozownika, dlatego sama liczba króćców nie wystarcza do oceny zgodności.

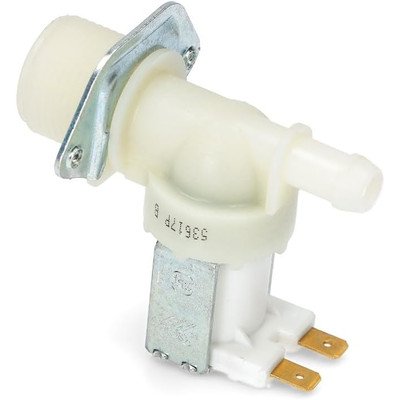

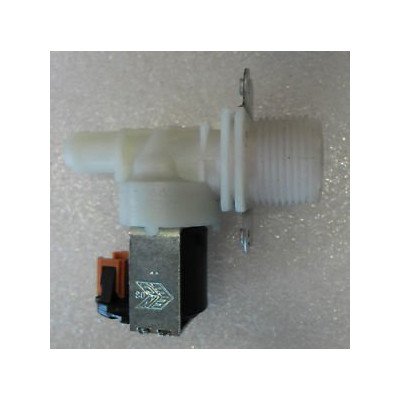

Zawór składa się z części hydraulicznej, cewki elektromagnetycznej, membrany oraz króćców połączonych wężykami z dozownikiem. Na wejściu znajduje się zwykle drobne sitko zatrzymujące zanieczyszczenia z instalacji. Zabrudzenie sitka ogranicza przepływ, choć sama cewka może nadal mieć prawidłową ciągłość elektryczną.
Objawy uszkodzenia i możliwe przyczyny
Brak poboru wody nie oznacza automatycznie uszkodzenia elektrozaworu. Najpierw warto ustalić, czy problem występuje na wszystkich programach, czy tylko przy poborze do konkretnej komory dozownika.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Pralka nie pobiera wody i po chwili zgłasza błąd | Zakręcony zawór instalacji, zagięty wąż, zapchane sitko, elektrozawór, blokada drzwi, hydrostat lub sterowanie | Dopływ z kranu, wąż, sitko, blokadę drzwi i działanie zaworu | Jeżeli woda nie dociera do pralki, wymiana elektrozaworu nie rozwiąże problemu. Jeżeli dopływ jest prawidłowy, trzeba badać kolejne elementy |
| Słychać buczenie, ale woda nie płynie | Zablokowana membrana, zabrudzone sitko, zbyt niskie ciśnienie lub zagięty wężyk za zaworem | Sitko na wejściu, drożność wężyków do dozownika i ciśnienie w instalacji | Buczenie sugeruje pobudzenie cewki, ale nie potwierdza drożności części hydraulicznej |
| Pobór jest bardzo wolny | Osad na sitku, częściowo zablokowany wąż, ograniczony przepływ z instalacji lub zużyty zawór | Porównaj przepływ z końca węża oraz stan sitka; obejrzyj wężyki i kanały dozownika | Jeżeli po oczyszczeniu przepływ nadal jest mały, zawór może nie otwierać się prawidłowo |
| Woda trafia do niewłaściwej komory | Uszkodzona pojedyncza cewka zaworu, zamienione wężyki, niedrożny kanał dozownika lub problem ze sterowaniem | Sprawdź, czy problem dotyczy tylko jednego etapu programu i która cewka jest wtedy używana | Nie wymieniaj całego zespołu bez sprawdzenia, czy woda nie jest kierowana przez zatkany dozownik |
| Pralka pobiera wodę po wyłączeniu albo stale się napełnia | Zawór zablokowany w pozycji otwartej, uszkodzona membrana lub nieszczelność mechaniczna | Zakręć dopływ wody i obserwuj, czy po odcięciu zasilania nadal pojawia się napływ | Stały przepływ mimo odłączonego zasilania wskazuje na mechaniczne niedomykanie zaworu; nie na brak sygnału z modułu |
| Woda pojawia się z tyłu pralki | Nieszczelny zawór, uszczelka, przyłącze węża albo pęknięty wężyk | Osusz urządzenie, sprawdź miejsce wycieku po odkręceniu wody i obejrzyj króćce | Wilgoć przy gwincie nie musi oznaczać uszkodzenia cewki; najpierw ustal dokładne miejsce przecieku |
| Jeden program działa, a inny nie pobiera wody | Jedna cewka zaworu, osobny kanał dozownika, przewód lub wyjście sterujące | Porównaj pobór na praniu zasadniczym, praniu wstępnym i płukaniu | Taki objaw może wskazywać na pojedynczy tor zaworu, ale również na moduł lub niedrożność konkretnego kanału |
Jeżeli po uruchomieniu programu pralka najpierw wypompowuje wodę, nie musi to oznaczać awarii pompy. W wielu konstrukcjach krótki etap odpompowania poprzedza napełnianie. Gdy po nim nie pojawia się pobór, sprawdź, czy drzwi zostały zablokowane i czy urządzenie nie wykrywa nieprawidłowego poziomu wody.
Diagnostyka elektrozaworu krok po kroku
1. Wyklucz prosty problem z dopływem
Zakręć zawór instalacji, odłącz wąż dopływowy od pralki i skieruj jego końcówkę do naczynia. Po ostrożnym odkręceniu wody oceń, czy strumień jest wyraźny. Sprawdź także, czy wąż nie jest zagięty za urządzeniem. Jeżeli przepływ z instalacji jest słaby, najpierw usuń problem z zaworem ściennym, przyłączem lub wężem.
2. Obejrzyj sitko wejściowe
Po odłączeniu dopływu wody sprawdź małe sitko w króćcu elektrozaworu. Osad, piasek i fragmenty rdzy mogą ograniczać napełnianie. Czyść je delikatnie, bez wyłamywania siatki i bez wciskania zanieczyszczeń do wnętrza zaworu. Nie używaj narzędzi, które mogą odkształcić gniazdo uszczelki.
3. Sprawdź dozownik i wężyki
Jeżeli pojemnik na proszek pozostaje pełny albo woda trafia do złej komory, wyjmij szufladę i oczyść kanały dozownika. Skontroluj wężyki między elektrozaworem a dozownikiem. W pralce z kilkoma cewkami jedna niedrożność może wyglądać jak awaria całego zaworu.
4. Zmierz cewkę po odłączeniu przewodów
Przed pomiarem odłącz pralkę od zasilania, zakręć wodę i zdejmij konektory z badanej cewki. Miernik ustaw na pomiar rezystancji, a sondy przyłóż do dwóch wyprowadzeń cewki. Pomiar wykonany przez podłączony przewód może obejmować inne elementy obwodu i dać mylący wynik.
- Przerwa w obwodzie oznacza, że miernik nie pokazuje ciągłości. Cewka jest wtedy uszkodzona albo występuje przerwa przy zacisku.
- Wynik bliski zwarciu może wskazywać na uszkodzenie uzwojenia.
- Rezystancja różniąca się od danych serwisowych wymaga porównania z dokumentacją konkretnego modelu i napięciem znamionowym zaworu.
- Prawidłowa rezystancja potwierdza tylko ciągłość uzwojenia. Nie wyklucza zablokowanej membrany, słabego przepływu, nieszczelności ani usterki ujawniającej się dopiero podczas pracy.
Nie stosuj jednej uniwersalnej wartości dla wszystkich pralek Whirlpool. W dokumentacji konkretnej rodziny urządzeń wartości mogą różnić się zależnie od konstrukcji zaworu i modelu. Przykładowe dane serwisowe dla jednej z amerykańskich konstrukcji Whirlpool podają około 812 Ω dla określonych cewek, ale tej wartości nie należy przenosić na europejskie pralki Whirlpool bez potwierdzenia w dokumentacji właściwego urządzenia.
5. Sprawdź, czy sterowanie rzeczywiście załącza zawór
Jeżeli cewka ma poprawną rezystancję, a woda nadal nie płynie, przyczyną może być brak zasilania cewki, uszkodzona wiązka, blokada drzwi, hydrostat albo moduł sterujący. Pomiar napięcia podczas pracy wymaga odsłonięcia elementów pod napięciem sieciowym. Jest to czynność dla wykwalifikowanego serwisanta dysponującego odpowiednim miernikiem, sondami i procedurą dla konkretnego modelu.
Nie sprawdzaj zaworu przez przypadkowe podłączanie go do napięcia sieciowego, nie mostkuj blokady drzwi i nie zostawiaj prowizorycznych połączeń. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Przed każdą pracą przy instalacji odłącz zasilanie, zamknij dopływ wody i zabezpiecz urządzenie przed przypadkowym uruchomieniem.
Elektrozawór a hydrostat i blokada drzwi
Hydrostat, nazywany też czujnikiem poziomu wody, przekazuje sterownikowi informację o poziomie napełnienia. Zatkany lub zagięty wężyk hydrostatu może powodować, że pralka nie rozpocznie poboru albo będzie przerywać program, mimo sprawnego elektrozaworu. Nie reguluj śrub hydrostatu na próbę, ponieważ można zmienić punkt przełączania i zaburzyć pracę urządzenia.
Blokada drzwi jest warunkiem rozpoczęcia wielu programów. Jeżeli nie pojawia się potwierdzenie zamknięcia lub pralka od razu sygnalizuje problem z drzwiami, moduł może nie załączyć elektrozaworu. W takiej sytuacji najpierw zbadaj blokadę i jej przewody, zamiast kupować zawór.
Wymiana elektrozaworu w pralce Whirlpool
W pralkach ładowanych od frontu elektrozawór zwykle znajduje się w górnej części obudowy, przy króćcu, do którego przykręcony jest wąż dopływowy. W modelach ładowanych od góry dostęp może wymagać zdjęcia innego panelu. Dokładna droga demontażu zależy od konstrukcji obudowy.
Typowa kolejność prac:
- Odłącz pralkę od gniazda, zakręć dopływ wody i wysuń urządzenie tak, aby mieć dostęp do obudowy.
- Odkręć wąż dopływowy i podstaw naczynie na pozostałą wodę.
- Zdejmij panel zapewniający dostęp do elektrozaworu, zwykle górny blat, jeżeli przewiduje to konstrukcja modelu.
- Zrób zdjęcie połączeń elektrycznych oraz wszystkich wężyków. Przy zaworach wielodrożnych ich zamiana może skierować wodę do niewłaściwej komory.
- Odłącz konektory, zwalniając je za obudowę wtyczki, a nie za przewody.
- Zdejmij obejmy i wężyki. Jeżeli są zapieczone, poruszaj nimi delikatnie; nie podważaj króćców ostrym narzędziem.
- Odkręć lub zwolnij mocowanie zaworu i porównaj stary element z nowym przed montażem.
- Przełóż ewentualny adapter przyłącza tylko wtedy, gdy nowa część jest do tego przeznaczona.
- Zamontuj wężyki i obejmy w tych samych miejscach, podłącz przewody oraz zamocuj zawór bez naprężania króćców.
- Załóż panel, podłącz wąż dopływowy i powoli odkręć wodę. Najpierw sprawdź szczelność przy nieuruchomionej pralce, a następnie wykonaj krótki program testowy.
Po naprawie sprawdź, czy woda trafia do właściwej komory, czy nie ma wycieku przy gwincie i wężykach oraz czy pralka przechodzi przez pobór, pranie i odpompowanie. Nie uruchamiaj urządzenia z odsłoniętymi elementami, jeżeli nie masz doświadczenia w bezpiecznych testach serwisowych.
Jak dobrać elektrozawór do pralki Whirlpool
Nie dobieraj zaworu wyłącznie po zdjęciu, liczbie króćców ani nazwie handlowej pralki. Istotne są między innymi:
- numer serwisowy urządzenia, często 12-cyfrowy i rozpoczynający się od 85;
- pełne oznaczenie modelu oraz wariant wykonania;
- liczba cewek i dróg przepływu;

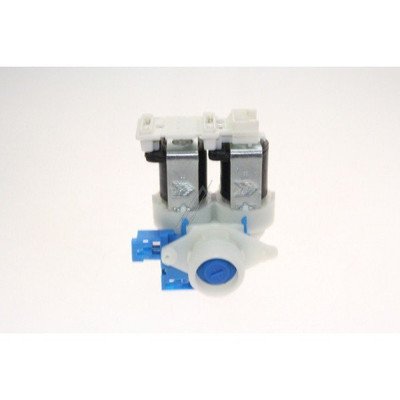

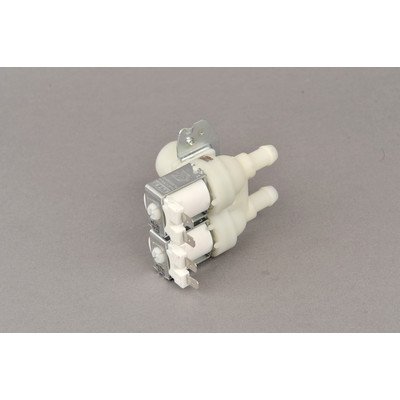

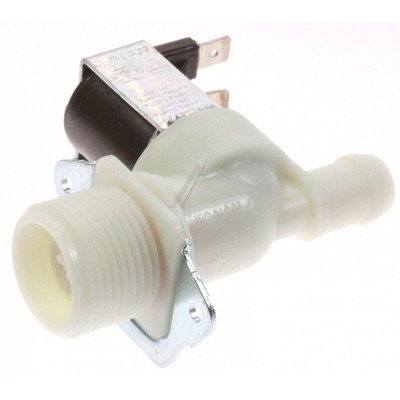

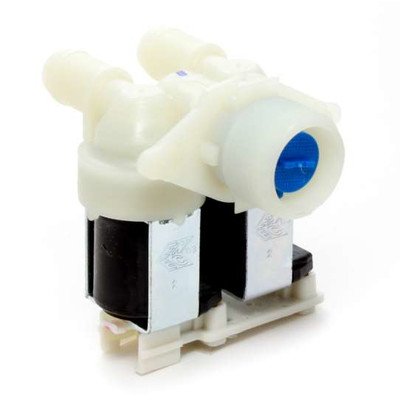

- kąt ustawienia przyłącza, na przykład 90° lub 180°;
- rodzaj i położenie wtyczki elektrycznej;
- średnica oraz sposób mocowania króćców;
- sposób przykręcenia zaworu do obudowy;
- oznaczenie części Whirlpool, jeżeli znajduje się na starym elemencie;
- zgodność z konkretnym wariantem pralki, a nie tylko z rodziną modeli.
W przypadku Whirlpool, Bauknecht, Indesit, Hotpoint, Ignis i Polar podobne zespoły mogą występować w urządzeniach należących do tej samej grupy producenta, ale nie oznacza to automatycznej zgodności. Identyczna wtyczka może współpracować z innym układem hydraulicznym, innym mocowaniem albo innym rozmieszczeniem cewek.
Numer serwisowy odczytaj z tabliczki znamionowej, zwykle opisanej jako SERVICE. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie całej tabliczki oraz zdjęcie zamontowanego elektrozaworu z widocznymi przyłączami. To bezpieczniejsza podstawa doboru niż sam skrócony model, który może nie identyfikować wariantu technicznego.
FAQ
Czy brak poboru wody zawsze oznacza uszkodzony elektrozawór?
Nie. Przyczyną może być zakręcony lub niesprawny zawór instalacji, zagięty wąż, zapchane sitko, niedrożny dozownik, blokada drzwi, hydrostat, wiązka albo moduł sterujący. Elektrozawór warto oceniać dopiero po sprawdzeniu dopływu i podstawowych warunków rozpoczęcia programu.
Czy można wyczyścić elektrozawór Whirlpool zamiast go wymieniać?
Sitko na wejściu można oczyścić, jeżeli blokują je osady. Nie zawsze da się jednak skutecznie naprawić membranę lub cewkę bez rozbierania elementu. Jeżeli zawór przecieka po odłączeniu zasilania albo ma uszkodzoną cewkę, właściwym rozwiązaniem jest wymiana całego zgodnego zespołu.
Jaką rezystancję powinien mieć elektrozawór pralki Whirlpool?
Nie ma jednej wartości dla całej kategorii. Rezystancja zależy od konkretnego zaworu, modelu i napięcia znamionowego. Mierz odłączoną cewkę przy odłączonym zasilaniu i porównaj wynik z dokumentacją właściwej pralki. Przerwa lub wynik wskazujący na zwarcie jest nieprawidłowy, ale prawidłowa rezystancja nie potwierdza pełnej sprawności hydraulicznej.
Co oznacza buczenie elektrozaworu bez dopływu wody?
Cewka może być pobudzana, ale membrana może być zablokowana, sitko zabrudzone, wąż zagięty albo ciśnienie w instalacji zbyt niskie. Buczenie nie rozstrzyga, czy zawór jest drożny. Najpierw sprawdź dopływ, sitko i wężyki, a dopiero potem rozważ wymianę.
Czy elektrozawór Whirlpool wymaga programowania po wymianie?
Sam elektrozawór jest elementem wykonawczym i w typowych konstrukcjach nie wymaga programowania. Musi jednak mieć właściwą liczbę cewek, przyłącza, mocowanie i parametry dla danego modelu. Jeżeli po wymianie zawór nie jest załączany, przyczyny należy szukać w przewodach, blokadzie, hydrostacie lub module.
Jakie oznaczenie podać przy doborze części?
Podaj pełny numer serwisowy z tabliczki znamionowej pralki Whirlpool, często zaczynający się od 85, oraz pełny model. Pomocne jest także oznaczenie wybite lub nadrukowane na starym zaworze i zdjęcie jego przyłączy. Sam skrócony model albo podobieństwo fotografii może nie wystarczyć.
