Zespoły piorące, bębny i zbiorniki do pralek Whirlpool
Bębny, zbiorniki, zespoły piorące i ich elementy do pralek Whirlpool służą do usuwania wycieków, ocierania, luzu bębna oraz uszkodzeń mechanicznych. Przed zakupem ustal, czy problem dotyczy bębna wewnętrznego, zbiornika, krzyżaka, zabieraka czy ułożyskowania. Właściwy wariant dobiera się po pełnym numerze serwisowym z tabliczki znamionowej, a nie wyłącznie po wyglądzie części.
Bęben, zbiornik i zespół piorący – czym różnią się te części?

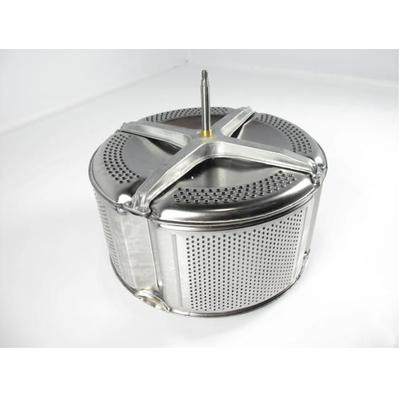

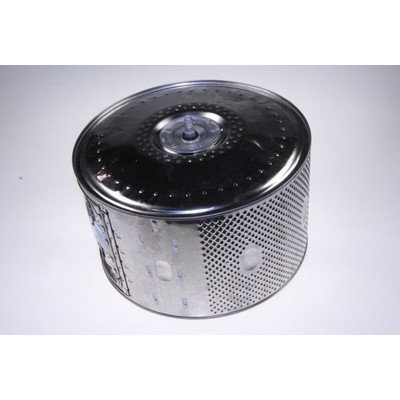

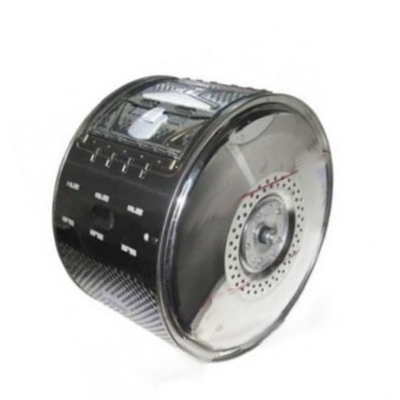

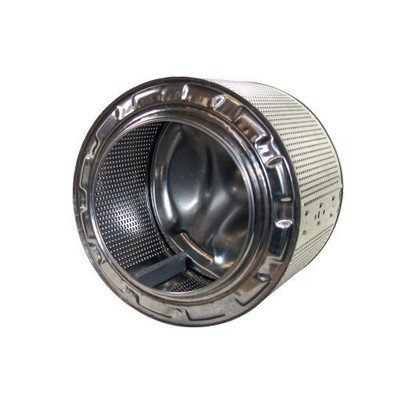

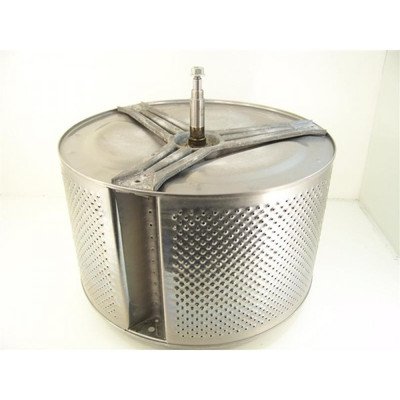

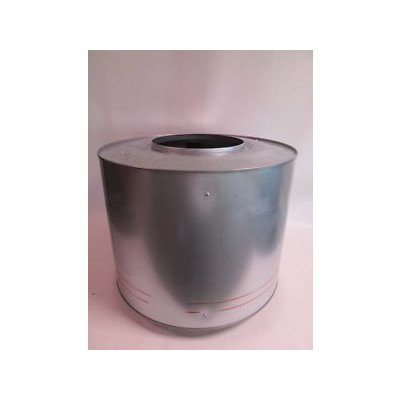

W pralce bęben i zbiornik nie są tym samym elementem. Bęben wewnętrzny to perforowana część ze stali, do której wkłada się pranie. Obraca się on wewnątrz nieruchomego zbiornika zewnętrznego, zatrzymującego wodę. Bęben jest podparty przez wał i krzyżak albo – w niektórych pralkach ładowanych od góry – przez osie oraz ułożyskowania umieszczone po obu stronach.

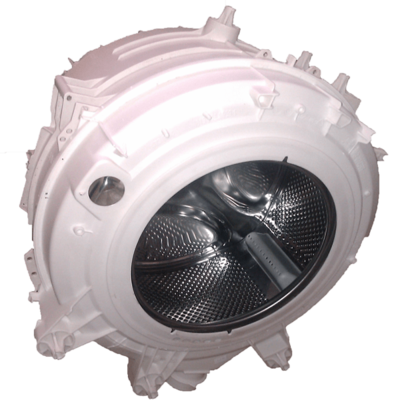

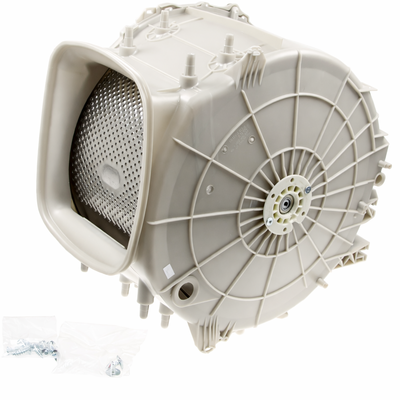

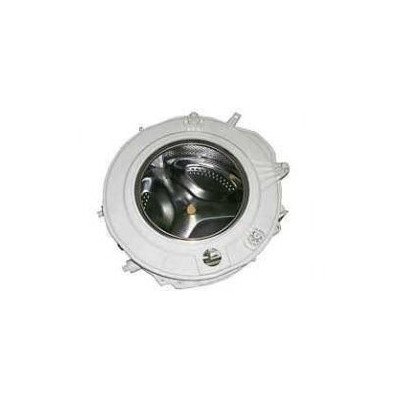

Określenie zespół piorący zwykle oznacza większy komplet: zbiornik z zamontowanym bębnem, a zależnie od numeru części także łożyskami, uszczelnieniem, kołem pasowym lub innymi elementami. Zakres kompletu trzeba sprawdzić w opisie konkretnego produktu. Zdjęcie nie rozstrzyga, które podzespoły są dołączone.
Do tej grupy należą również między innymi:
- krzyżaki, wały i piasty bębna;
- zabieraki, mieszacze i progi znajdujące się wewnątrz bębna;
- elementy drzwiczek bębna pralek ładowanych od góry;
- przednie lub tylne części rozbieralnego zbiornika;
- kompletne bębny ze zbiornikiem.
Co oznaczają hałas, luz bębna i ocieranie?
Ten sam hałas może pochodzić z różnych podzespołów. Przed zamówieniem bębna lub kompletnego zbiornika warto sprawdzić charakter odgłosu i ustalić, czy porusza się sam bęben, czy cały zawieszony zespół piorący.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Narastający szum lub dudnienie podczas wirowania | Zużyte łożyska, uszkodzony uszczelniacz, rzadziej element napędu | Obróć pusty bęben ręką i słuchaj, czy odgłos jest ciągły oraz chropowaty | Hałas zsynchronizowany z obrotem uzasadnia kontrolę ułożyskowania, ale bez rozebrania zespołu nie pokazuje stanu wału i krzyżaka |
| Pojedynczy stuk w tej samej pozycji bębna | Fiszbina lub inny przedmiot między bębnem a zbiornikiem, luźny zabierak, zdeformowany bęben, element ocierający o grzałkę | Powoli wykonaj kilka pełnych obrotów i sprawdź, czy stuk wypada zawsze w tym samym położeniu | Powtarzalność raz na obrót bardziej wskazuje na miejscowe zaczepianie niż na sam układ zawieszenia |
| Bęben opada przy drzwiach lub ma luz względem zbiornika | Łożyska, wał albo pęknięty lub skorodowany krzyżak | Chwyć krawędź bębna przy otworze wsadowym i delikatnie poruszaj nią góra–dół w kilku położeniach | Ruch całego zbiornika na sprężynach jest normalny. Wyczuwalne przemieszczanie bębna niezależnie od zbiornika wymaga dalszej kontroli |
| Bęben ociera o fartuch lub zbiornik | Uszkodzony krzyżak, duży luz łożyskowy, deformacja bębna, ciało obce | Porównaj szczelinę między krawędzią bębna a fartuchem na całym obwodzie i szukaj przetarć | Nierówna szczelina albo opadnięcie bębna wskazują na problem mechaniczny, lecz przyczynę potwierdza dopiero kontrola wału, łożysk i krzyżaka |
| Pralka skacze, lecz bęben nie ma luzu i nie ociera | Niewypoziomowanie, nierówny wsad, amortyzatory, sprężyny lub przeciwwaga | Sprawdź ustawienie pralki, mocowania przeciwwag i ruch całego zbiornika | Samo kołysanie urządzenia nie jest podstawą do wymiany bębna ani zbiornika |
Jeżeli dominuje jednostajny szum, kontrolę warto rozpocząć od łożysk i ułożyskowań do pralek Whirlpool. Gdy cały zbiornik wykonuje nadmierne ruchy, ale bęben pozostaje stabilny względem zbiornika, sprawdzenia wymagają przede wszystkim amortyzatory i sprężyny.
Jak prawidłowo sprawdzić luz bębna?
Pralka musi być opróżniona, odłączona od zasilania i ustawiona stabilnie. Otwórz drzwi, oprzyj drugą rękę na nieruchomej części zbiornika lub obudowy i poruszaj krawędzią bębna przy otworze wsadowym. Test powtórz po obróceniu bębna o część obrotu.
Istotne jest rozróżnienie dwóch ruchów:
- jeśli razem przemieszczają się bęben i cały zbiornik, pracuje zawieszenie pralki;
- jeśli bęben porusza się lub opada wewnątrz zbiornika, podejrzenie dotyczy łożysk, wału albo krzyżaka;
- jeśli szczelina zmienia się podczas obracania, możliwe jest skrzywienie bębna lub niesymetryczne uszkodzenie krzyżaka.
Brak wyczuwalnego luzu nie wyklucza początkowego zużycia łożysk ani miejscowego ocierania. Z kolei sam luz nie pozwala zdecydować, czy wystarczy zestaw łożyskowy, czy potrzebny jest bęben lub kompletny zespół piorący. Stan powierzchni wału, gniazd łożysk i ramion krzyżaka można wiarygodnie ocenić dopiero po demontażu.
Jak znaleźć źródło wycieku w okolicy zbiornika?
Woda widoczna pod zbiornikiem nie musi wypływać z jego pęknięcia. Może spływać z fartucha drzwi, dozownika, węża zbiornik–pompa, przyłącza grzałki albo innego połączenia położonego wyżej.
Po odłączeniu zasilania i zakręceniu dopływu wody należy osuszyć wnętrze pralki oraz szukać zacieków, osadu detergentu i śladów korozji. Miejsce najwyżej położonego świeżego śladu jest bardziej miarodajne niż kałuża na dnie obudowy.
Pomocna jest również faza, w której pojawia się woda:
- wyciek podczas pobierania może prowadzić do dozownika, elektrozaworu lub węża doprowadzającego wodę do zbiornika;
- wyciek podczas obracania napełnionego bębna może pochodzić z fartucha, połączenia połówek zbiornika, grzałki lub dolnego węża;
- ślady z tylnej części przy osi mogą wskazywać na niesprawne uszczelnienie ułożyskowania;
- przetarcie na obwodzie zbiornika wymaga sprawdzenia, czy bęben nie opadł wskutek uszkodzenia krzyżaka lub łożysk.
Jeżeli woda pojawia się przy otworze wsadowym, obejrzyj również fartuchy i uszczelki drzwi pralek Whirlpool. Przy wycieku z dolnych połączeń sprawdź węże do pralek Whirlpool.
Próby z urządzeniem pod napięciem i zdjętymi osłonami są przeznaczone wyłącznie dla wykwalifikowanego technika. Wewnątrz pracują ruchome elementy, a na złączach występuje napięcie sieciowe. Użytkownik bez przygotowania powinien ograniczyć się do kontroli wykonywanych po odłączeniu wtyczki.
Uszkodzony zabierak, próg lub drzwiczki bębna
Pęknięty zabierak może zaczepiać odzież, przemieszczać się przy obracaniu albo stukać raz na obrót. Obejrzyj jego zaczepy i sprawdź ręką, czy element nie unosi się niezależnie od bębna. Ostre krawędzie, brak fragmentu mocowania lub pęknięcie są podstawą do wymiany. Nie należy przyklejać zabieraka przypadkowym klejem – część pracuje w wodzie, pod obciążeniem i może ponownie odpaść wraz z praniem.

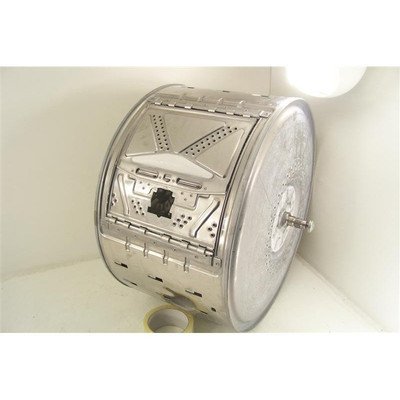

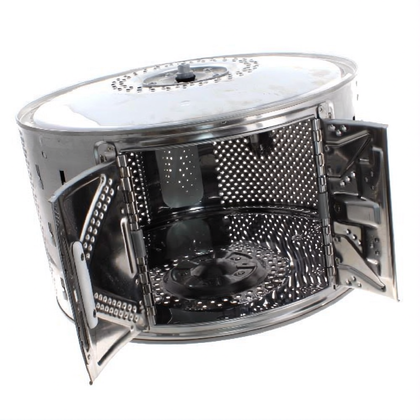

W pralkach ładowanych od góry osobnej kontroli wymagają klapy bębna, zawiasy, sprężyny i mechanizm zamykający. Drzwiczki powinny zamykać się symetrycznie i nie mogą otwierać się po lekkim pociągnięciu. Uszkodzonego zamka nie wolno zastępować drutem ani prowizoryczną blokadą. Otwarcie klapy podczas obrotu może poważnie uszkodzić zbiornik i grzałkę.
Zabieraki podobne pod względem długości mogą mieć inny rozstaw zaczepów, kierunek wsuwania, obciążenie wyważające lub sposób zwalniania blokady. Przed zakupem porównaj numer części i zgodność katalogową, zamiast dopasowywać element wyłącznie do zdjęcia.
Czy zbiornik można rozebrać i naprawić?
Zależy to od konstrukcji konkretnej pralki. Zbiornik może być skręcany, łączony klipsami albo fabrycznie zgrzewany. W pierwszych dwóch wykonaniach czasem można wymienić uszczelkę, połówkę zbiornika lub elementy znajdujące się wewnątrz. Wersja zgrzewana nie jest przeznaczona przez producenta do zwykłego rozpoławiania i katalogową metodą naprawy może być wymiana kompletnego zespołu.
Rozcinanie i ponowne uszczelnianie fabrycznie zgrzanego zbiornika jest naprawą warsztatową, a nie standardową wymianą części. Wymaga zachowania geometrii połączenia, właściwego uszczelnienia oraz próby szczelności. Niewłaściwe wykonanie może spowodować wyciek, kontakt bębna ze zbiornikiem lub wyrwanie połączenia podczas wirowania.
Niewielkiej nieszczelności na połączeniu rozbieralnych połówek nie należy od razu zaklejać od zewnątrz. Najpierw trzeba wykluczyć wyciek z węża znajdującego się wyżej, sprawdzić stan uszczelki oraz obejrzeć powierzchnie łączenia. Pęknięcie spowodowane ocieraniem bębna nie powinno być naprawiane bez usunięcia przyczyny niewłaściwego położenia bębna.
Dostęp i wymiana zespołu piorącego
W pralce ładowanej od przodu wyjęcie kompletnego zespołu zwykle wymaga odłączenia elementów połączonych ze zbiornikiem: fartucha, węży, przewodów, napędu, amortyzatorów i sprężyn. W zależności od konstrukcji demontuje się przednią, tylną lub górną część obudowy oraz przeciwwagi. Nie istnieje jedna poprawna kolejność dla wszystkich modeli Whirlpool.
W pralkach ładowanych od góry dostęp do osi, piast i ułożyskowań często prowadzi przez panele boczne. Nie oznacza to jednak, że każdą oś lub krzyżak można wymienić bez wyjęcia bębna. Sposób demontażu trzeba potwierdzić w dokumentacji danego wykonania.
Przed rozpoczęciem prac należy:
- Odłączyć pralkę od gniazda, zakręcić wodę i opróżnić układ odpływowy.
- Fotografować położenie złączy, węży i mocowań przed ich rozłączeniem.
- Podeprzeć przeciwwagi i zbiornik – są ciężkie i po zwolnieniu zawieszenia mogą gwałtownie się przemieścić.
- Nie podnosić zespołu za przewody, węże, grzałkę ani wystające króćce.
- Przed montażem porównać wszystkie mocowania, otwory, przyłącza i elementy napędu starej oraz nowej części.
Po naprawie najpierw wykonuje się kontrolę ręcznego obrotu. Bęben powinien obracać się bez zaczepiania, a pasek musi pracować na środku koła. Następnie należy przeprowadzić próbę szczelności bez wsadu i dopiero po jej zakończeniu sprawdzić wirowanie. W razie ocierania, wycieku lub nienaturalnego bicia program trzeba przerwać.
Demontaż kompletnego zespołu piorącego wymaga doświadczenia, odpowiednich narzędzi i bezpiecznego podparcia ciężkich elementów. Czynności wykraczające poza przygotowanie użytkownika powinien wykonać technik AGD.
Jak dobrać bęben lub zbiornik do pralki Whirlpool?
Podstawą jest pełny numer serwisowy urządzenia, zwykle 12-cyfrowy i często rozpoczynający się od 85. Znajduje się na tabliczce znamionowej po oznaczeniu „Service”. Warto przepisać również pełny model i numer seryjny. Nie należy nazywać numeru Whirlpool oznaczeniem PNC – PNC jest identyfikatorem stosowanym między innymi przez inną grupę producentów.
Skrócona nazwa modelu może obejmować kilka wersji technicznych. W obrębie podobnie oznaczonych pralek mogą różnić się:
- pojemność i głębokość zbiornika;
- typ pralki: ładowana od przodu lub od góry;
- sposób zgrzania albo połączenia połówek;
- punkty mocowania silnika, amortyzatorów, sprężyn i przeciwwag;
- średnica oraz wykonanie wału, piasty i koła pasowego;
- położenie otworu grzałki i króćców węży;
- konstrukcja zabieraków lub drzwiczek bębna;
- zakres elementów dostarczanych w kompletnym zespole.
Numer wybity na samym zabieraku, zbiorniku lub krzyżaku może być oznaczeniem formy albo komponentu i nie zawsze jest numerem zamówieniowym kompletnej części. Zgodność należy potwierdzić w katalogu według numeru serwisowego pralki oraz numeru części, uwzględniając oficjalne zamiany numerów.
Przed zamówieniem zrób wyraźne zdjęcie całej tabliczki znamionowej i porównaj zakres zestawu. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki do doboru zamiast wybierać bęben lub zbiornik na podstawie podobnego wyglądu.
FAQ – bębny i zbiorniki do pralek Whirlpool
Czy głośne wirowanie oznacza konieczność wymiany całego bębna?
Nie. Jednostajny szum lub dudnienie częściej kieruje diagnostykę w stronę łożysk i uszczelnienia. Kompletny bęben albo zespół piorący może być potrzebny, gdy uszkodzony jest krzyżak, wał, gniazdo łożyska, sam bęben lub nierozbieralny zbiornik. Zakres szkód potwierdza się po demontażu.
Dlaczego bęben ociera o fartuch mimo sprawnych amortyzatorów?
Amortyzatory kontrolują ruch całego zbiornika, natomiast położenie bębna wewnątrz zbiornika zależy od wału, krzyżaka i łożysk. Gdy bęben opadł albo szczelina przy fartuchu jest nierówna, trzeba sprawdzić te elementy. Przyczyną miejscowego ocierania może być też ciało obce.
Czy można używać pralki z luzem bębna?
Nie jest to zalecane. Dalsze wirowanie może powiększyć uszkodzenie wału i krzyżaka, przetrzeć fartuch lub zbiornik oraz doprowadzić do wycieku. Pralkę należy wyłączyć do czasu ustalenia, czy luz pochodzi z łożysk, piasty czy konstrukcji bębna.
Czy pęknięty plastikowy zbiornik można zakleić?
Możliwość naprawy zależy od materiału, miejsca i przyczyny pęknięcia. Klejenie nie usuwa problemu, jeżeli zbiornik został przetarty przez opadnięty bęben. Naprawione połączenie musi zachować geometrię i szczelność podczas wirowania, dlatego większe pęknięcia oraz zbiorniki zgrzewane wymagają oceny warsztatowej.
Czy zabierak bębna można dobrać po długości?
Nie. Oprócz długości liczą się rozmieszczenie i kształt zaczepów, sposób blokowania, kierunek montażu oraz ewentualne obciążenie wewnętrzne. Najpewniejszy dobór zapewnia numer serwisowy pralki i zgodność katalogowa części.
Gdzie znaleźć numer potrzebny do doboru części Whirlpool?
Szukaj tabliczki znamionowej na urządzeniu, często w obrębie otworu drzwiowego, pod klapą albo na obudowie. Potrzebny jest pełny numer po słowie „Service”, zwykle 12-cyfrowy i często zaczynający się od 85. Zachowaj wszystkie cyfry i zera.
