Programatory do pralek Whirlpool
Sterowniki, wyświetlacze i panele sterowania do pralek Whirlpool odpowiadają za wybór programu, komunikację z użytkownikiem i pracę podzespołów. Brak reakcji, migające kontrolki lub zatrzymywanie cyklu nie przesądzają jednak o awarii elektroniki. Przed zakupem warto sprawdzić zasilanie, blokadę drzwi, wiązki oraz element związany z niedokończoną fazą prania, a część dobrać według pełnego numeru serwisowego 12NC.
Sterownik, programator, wyświetlacz czy panel sterowania?

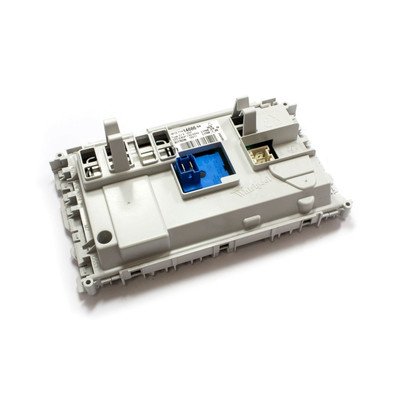

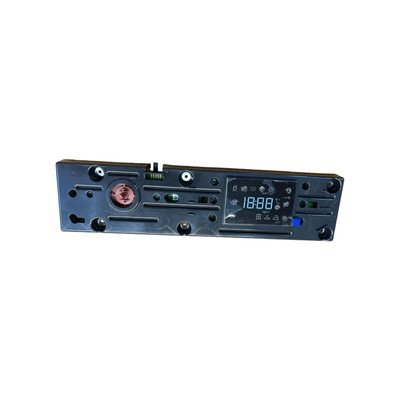

W pralkach Whirlpool pod nazwą „programator” mogą występować różne części. Starsze urządzenia wykorzystują programatory mechaniczne z silniczkiem, krzywkami i zespołem styków. W nowszych konstrukcjach zadania są zwykle rozdzielone między główny moduł sterujący, elektronikę napędu oraz interfejs użytkownika, określany także jako UI lub HMI. Interfejs obejmuje płytkę przycisków, pokrętło, sensory, kontrolki i wyświetlacz.
Podział ma znaczenie podczas diagnostyki. Świecący wyświetlacz bez reakcji na dotyk może wskazywać na panel użytkownika, ale również na aktywną blokadę przycisków, uszkodzone połączenie z modułem głównym albo brak komunikacji między płytkami. Ciemny panel nie oznacza automatycznie, że trzeba kupić wyświetlacz — przyczyną może być brak zasilania całej pralki lub niesprawna sekcja zasilająca modułu głównego.
Objawy, które mogą wskazywać na problem ze sterowaniem
| Objaw | Co oprócz elektroniki może być przyczyną | Co sprawdzić przed zakupem modułu lub panelu |
| Pralka jest całkowicie martwa | gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik, złącza | obecność zasilania w gnieździe, stan przewodu i wtyczki, nadpalenia oraz ciągłość połączeń przy odłączonym urządzeniu |
| Panel działa, ale program nie startuje | blokada sterowania, niedomknięte drzwi, uszkodzony zamek, przycisk Start | symbol blokady, swobodne domykanie drzwi, zaczep, kostkę i blokadę drzwi |
| Nie reagują pojedyncze przyciski | zużyty mikrostyk, pęknięty element naciskający, zabrudzenie lub wilgoć | działanie innych klawiszy, stan mechanicznych przycisków i klawiatury, osad na panelu i poprawność złączy |
| Pralka zatrzymuje się przed płukaniem lub wirowaniem | woda nie została odpompowana, niedrożny filtr lub wąż, niesprawna pompa | ilość wody w bębnie, filtr, drożność odpływu i pompę odpływową |
| Pralka nie przechodzi do prania po pobraniu wody | błąd poziomu wody, silnik, grzałka, czujnik temperatury, wiązka | etap, na którym cykl staje, ruch bębna, układ hydrostatu oraz błędy zapisane w urządzeniu |
| Pralka nie pobiera wody | zamknięty zawór, niskie ciśnienie, zabrudzone sitko, uszkodzony elektrozawór | dopływ i sitka, drożność węża oraz cewki elektrozaworu |
| Program trwa zbyt długo lub woda nie osiąga temperatury | grzałka, NTC, przewody, nadmierna ilość piany | połączenia, grzałkę i czujnik temperatury NTC, a także sposób dozowania detergentu |
Istotna jest faza, w której pralka się zatrzymuje. Jeżeli po ręcznym usunięciu wody urządzenie zaczyna wirować, należy najpierw skupić się na odpływie. Jeżeli panel przyjmuje polecenia, drzwi zostają zablokowane, lecz bęben nie rusza, diagnostyka powinna objąć napęd, połączenia i dopiero odpowiednie wyjście sterownika. Brak konkretnej funkcji nie dowodzi awarii całego modułu.
Jak sprawdzić panel i moduł sterujący?
Kontrole możliwe po odłączeniu pralki
Najpierw odłącz pralkę od sieci i zakręć dopływ wody. Po uzyskaniu dostępu obejrzyj obie strony dostępnych płytek, obudowy i złącza. Szukaj śladów zalania, detergentu, korozji, osmalenia, pękniętych lutów, przegrzanych styków i uszkodzonej izolacji przewodów. Brak widocznych śladów nie potwierdza sprawności elektroniki, ale ujawnione zalanie lub nadpalenie wskazuje, że przed montażem nowej części trzeba znaleźć przyczynę uszkodzenia.
Wiązkę między panelem a modułem głównym bada się pod kątem ciągłości przy odłączonych obu końcach. Stabilna, bardzo mała rezystancja każdej żyły potwierdza jej ciągłość; wynik poza zakresem lub zmieniający się podczas delikatnego poruszania przewodem wskazuje na przerwę albo uszkodzony styk. Taki test nie sprawdza jednak jakości transmisji danych podczas pracy i nie wyklucza zwarcia pojawiającego się dopiero pod obciążeniem.
Nie należy szukać jednej „prawidłowej rezystancji programatora”. Płytka zawiera zasilacz, procesor, przekaźniki, triaki i obwody komunikacyjne, dlatego pomiar między przypadkowymi pinami bez schematu nie daje miarodajnej diagnozy. Rezystancję pompy, grzałki, blokady, elektrozaworu lub czujnika mierzy się po odłączeniu badanego elementu i porównuje z dokumentacją właściwej wersji pralki.
Tryb diagnostyczny i kody błędów
W części pralek Whirlpool tryb serwisowy pozwala odczytać historię błędów, sprawdzić przyciski i uruchomić wybrane obciążenia. Sposób wejścia oraz interpretacja kodów zależą od platformy urządzenia, dlatego nie należy stosować przypadkowej sekwencji znalezionej dla innego modelu.
W niektórych rodzinach kody z grupy F6/E1 lub F6/E2 dotyczą komunikacji między głównym sterownikiem i interfejsem użytkownika. Nie oznaczają automatycznie konieczności wymiany jednej z płytek. Sprawdzenia wymagają zasilanie modułów, wiązka, styki i zgodność oprogramowania. Ten sam zapis błędu w innej platformie Whirlpool może mieć odmienne znaczenie, więc podstawą jest dokumentacja po numerze serwisowym urządzenia.
Pomiary pod napięciem
Sprawdzenie napięcia wejściowego sterownika oraz jego napięć pomocniczych może rozstrzygnąć, czy panel nie działa z powodu braku zasilania, uszkodzonej przetwornicy czy awarii samego interfejsu. Punkty pomiarowe i oczekiwane wartości są jednak właściwe dla konkretnej płytki. Nie wolno przenosić pinoutu ani napięć z podobnie wyglądającego modułu.
Pomiary pod napięciem sieciowym są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, właściwych przyrządów i procedury serwisowej konkretnego modelu. Po zakończeniu pomiarów zasilanie trzeba ponownie odłączyć przed dotykaniem płytek i przewodów.
Dlaczego nowy sterownik może nie rozwiązać problemu?
Moduł bywa wtórnie uszkadzany przez zwarcie elementu wykonawczego lub przewodów. Przed podłączeniem nowej elektroniki należy więc skontrolować obwód związany z wypalonym wyjściem: blokadę, pompę, zawór, grzałkę, silnik albo ich wiązkę. Samo odbudowanie ścieżki lub wymiana triaka bez usunięcia zwarcia może zakończyć się ponownym uszkodzeniem.
Drugim problemem jest niezgodność sprzętowa lub programowa. Dwie płytki mogą mieć taki sam kształt, złącza i oznaczenie rodziny laminatu, ale różnić się oprogramowaniem, konfiguracją silnika, panelem, wyposażeniem lub wersją rynku. W wybranych konstrukcjach moduł główny i panel muszą mieć zgodne oprogramowanie albo zostać skonfigurowane narzędziem serwisowym.

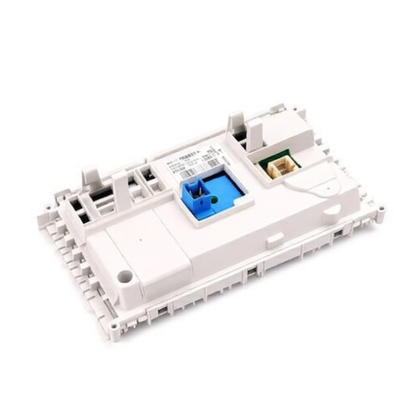

Nie każdy sterownik wymaga programowania. W sprzedaży występują między innymi:

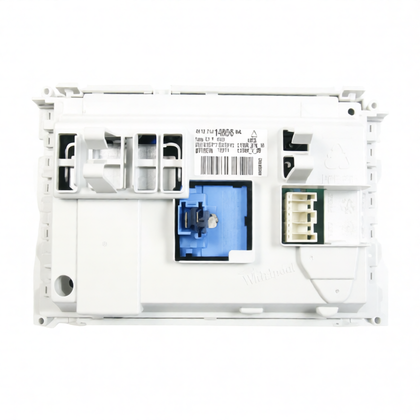

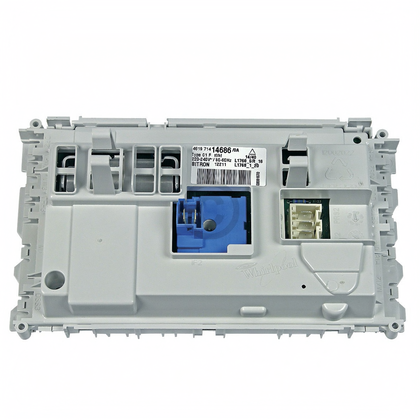

- moduły skonfigurowane fabrycznie do określonych numerów urządzeń;

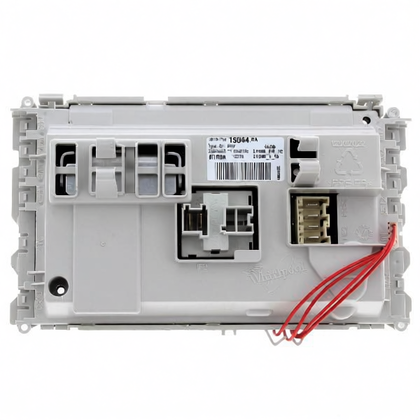

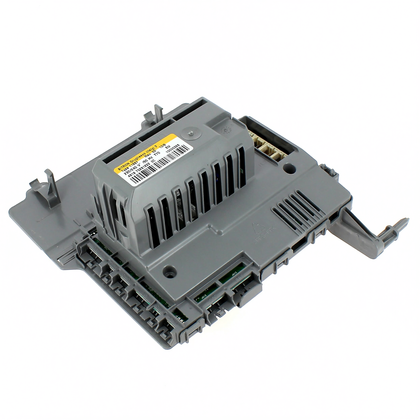

- moduły wymagające wgrania pliku konfiguracyjnego;
- używane sterowniki zapisane dla innego wariantu pralki;
- kompletne, sparowane zestawy modułu i panelu;
- same płytki wyświetlacza lub klawiatury, które nie zastępują głównego sterownika.
Przed zakupem trzeba ustalić, z którym wariantem mamy do czynienia oraz czy konfiguracja jest wliczona w część.
Dostęp i wymiana elektroniki w pralce Whirlpool
Droga demontażu zależy od konstrukcji. W wielu pralkach ładowanych od przodu panel użytkownika jest dostępny po zdjęciu blatu i elementów konsoli, natomiast moduł główny może znajdować się pod blatem, przy bocznej ścianie albo w dolnej lub tylnej części obudowy. W modelach ładowanych od góry dostęp może wymagać zdjęcia bocznej osłony lub zwolnienia zatrzasków konsoli.
Przed wypięciem przewodów wykonaj wyraźne zdjęcia wszystkich połączeń. Złącza odłączaj za ich obudowy, nie za przewody. Nie podważaj płytki metalowym narzędziem i nie dotykaj ścieżek ani pinów bez potrzeby — elektronika jest podatna na wyładowania elektrostatyczne. Jeżeli dwa podobne złącza znajdują się obok siebie, oznacz je przed demontażem; zamiana przewodów komunikacyjnych może spowodować brak działania lub kolejną usterkę.
Po montażu sprawdź, czy przewody nie są przyciśnięte obudową, wszystkie zaczepy są zamknięte, a osłony elektroniki wróciły na miejsce. Test wykonuj dopiero po pełnym złożeniu wymaganych zabezpieczeń. Jeśli dana platforma przewiduje konfigurację, kalibrację lub cykl diagnostyczny po wymianie, należy przeprowadzić go zgodnie z dokumentacją dla numeru serwisowego.
Naprawa płytki czy wymiana całego zespołu?
Uszkodzoną elektronikę można czasem naprawić na poziomie elementów, na przykład gdy awarii uległa sekcja zasilacza, przekaźnik, triak, złącze lub połączenie lutowane. Warunkiem jest rozpoznanie pierwotnej przyczyny i sprawdzenie elementu sterowanego. Zwęglony laminat, uszkodzony procesor, rozległa korozja albo brak właściwego oprogramowania mogą sprawić, że naprawa będzie niemożliwa lub nietrwała.
Naprawa płytki wymaga wiedzy elektronicznej, kontroli separacji od sieci i bezpiecznego uruchomienia na stanowisku serwisowym. Nie należy zastępować bezpieczników drutem, mostkować uszkodzonych zabezpieczeń ani montować elementów o przypadkowych parametrach.
Jak dobrać sterownik, wyświetlacz lub panel Whirlpool?
Podstawą jest pełny numer serwisowy Whirlpool, określany także jako 12NC. Zwykle ma 12 cyfr i często zaczyna się od 85. Należy przepisać go w całości z tabliczki znamionowej wraz z modelem oraz numerami widocznymi na starej części. Sam skrócony model lub fotografia złącza nie identyfikują pewnie wariantu technicznego.
Przy porównaniu części zwróć uwagę na:
- numer katalogowy modułu, panelu lub programatora;
- pełny numer serwisowy 12NC pralki;
- typ urządzenia i sposób ładowania;
- wersję wyświetlacza, liczbę przycisków i układ pokrętła;
- rodzaj silnika i wyposażenie pralki;
- oznaczenia wersji sprzętowej i programowej;
- informację, czy część jest zaprogramowana, wymaga konfiguracji albo współpracuje tylko z określonym panelem.
Nie przekładaj plastikowej maskownicy ani pokrętła na inną płytkę tylko dlatego, że mocowania wyglądają podobnie. Różnice w rozmieszczeniu sensorów, diod lub pozycji wybieraka mogą powodować błędną obsługę. Przed zamówieniem odczytaj pełny numer serwisowy 12NC i porównaj go z potwierdzonym wykazem zgodności części; w razie wątpliwości prześlij zdjęcie całej tabliczki znamionowej oraz oznaczeń starego modułu.
FAQ – sterowniki i panele pralek Whirlpool
Czy brak reakcji pralki oznacza uszkodzony programator?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzony przewód, filtr przeciwzakłóceniowy, aktywną blokadę sterowania, niedomknięte drzwi i przerwę w wiązce. Dopiero potwierdzenie zasilania elektroniki zawęża podejrzenie do modułu lub panelu.
Dlaczego wyświetlacz świeci, ale przyciski nie działają?
Możliwa jest blokada przycisków, uszkodzenie mikrostyków lub sensorów, zabrudzenie panelu, przerwa w przewodzie komunikacyjnym albo awaria interfejsu użytkownika. Świecący ekran potwierdza jedynie obecność części zasilania, a nie pełną sprawność panelu i komunikacji.
Czy zatrzymywanie programu jest dowodem awarii sterownika?
Nie. Pralka może czekać na osiągnięcie poziomu lub temperatury wody, opróżnienie zbiornika, zablokowanie drzwi albo informację o ruchu silnika. Kolejność diagnostyki należy dopasować do fazy, w której cykl się zatrzymuje.
Czy używany moduł o takim samym wyglądzie będzie pasował?
Nie można tego założyć. Identyczna obudowa i złącza nie potwierdzają zgodności oprogramowania ani wyposażenia. Potrzebne są pełny numer serwisowy 12NC, numery części oraz potwierdzenie konfiguracji modułu.
Czy każdy nowy moduł Whirlpool trzeba zaprogramować?
Nie. Niektóre sterowniki są dostarczane skonfigurowane, inne wymagają wgrania ustawień, a część używanych modułów zachowuje konfigurację poprzedniego urządzenia. Status części należy sprawdzić przed zakupem.
Czy można sprawdzić sterownik zwykłym multimetrem?
Multimetr pozwala sprawdzić ciągłość wiązek, wybrane elementy wykonawcze i — przez serwisanta — napięcia zasilające. Nie istnieje jednak jeden pomiar rezystancji potwierdzający sprawność całego modułu. Do pełnej diagnozy potrzebne są schemat, tryb serwisowy i obserwacja pracy układu.
