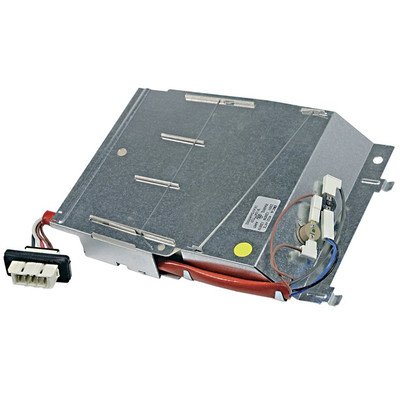

Grzałki i czujniki temperatury NTC do pralek Whirlpool
Grzałki i czujniki temperatury NTC do pralek Whirlpool odpowiadają za podgrzewanie wody i kontrolę temperatury. Brak grzania, przerwany program lub zadziałanie zabezpieczenia instalacji nie przesądzają jednak o awarii grzałki. Przed zakupem warto wykonać pomiary, sprawdzić przewody i odczytać pełny numer serwisowy 12NC urządzenia.
Brak grzania nie zawsze oznacza uszkodzoną grzałkę

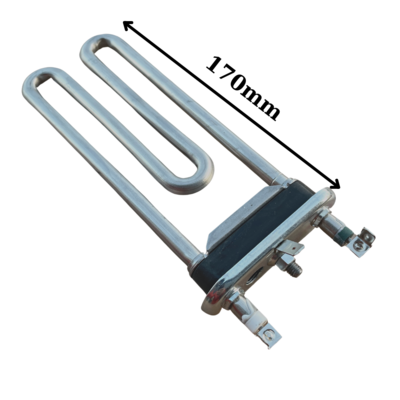

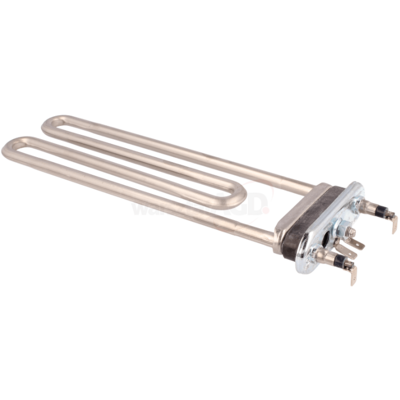

Grzałka zamontowana w dolnej części zbiornika zamienia energię elektryczną w ciepło. Czujnik NTC mierzy temperaturę wody, a jego rezystancja maleje wraz ze wzrostem temperatury. Moduł sterujący wykorzystuje ten sygnał do kontrolowania grzania.

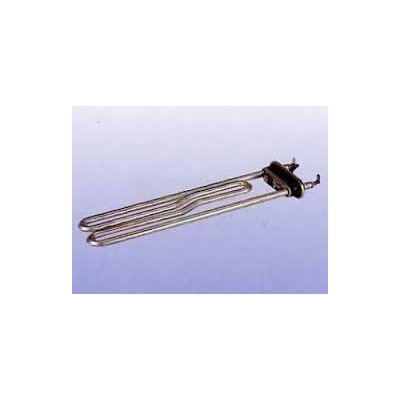

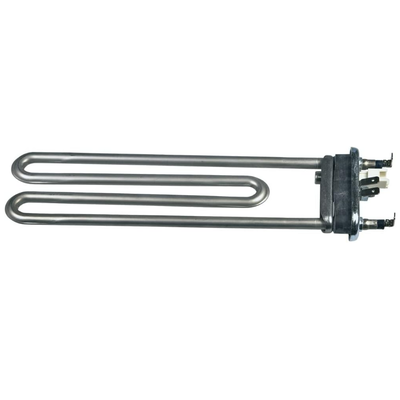

W wielu pralkach Whirlpool czujnik jest wsunięty w otwór kołnierza grzałki, ale może być częścią sprzedawaną oddzielnie. Spotykane są również grzałki bez otworu na NTC albo wykonania przeznaczone do współpracy z innym typem czujnika. Z tego powodu podobny kształt części nie potwierdza jej zgodności.
O problemie w obwodzie grzania mogą świadczyć:
- woda nie osiąga temperatury wymaganej przez program;
- program trwa znacznie dłużej, zatrzymuje się lub kończy z błędem;
- pralka przerywa pracę po rozpoczęciu etapu podgrzewania;
- wyłącznik różnicowoprądowy albo inne zabezpieczenie instalacji zadziała w czasie prania;
- urządzenie przegrzewa wodę lub kontynuuje grzanie niezgodnie z programem;
- na konektorach grzałki widać ślady przegrzania, korozji albo nadtopienia.
Temperatura szyby drzwi i chłodne pranie wyjęte po zakończeniu programu nie są rozstrzygającymi testami. Szyba może nagrzewać się słabo, a ostatnie płukania są zwykle wykonywane zimną wodą. Wiarygodniejszy jest pomiar elementów po odłączeniu ich od instalacji pralki.
Co może powodować podobne objawy?
Przed zakupem grzałki lub czujnika NTC trzeba uwzględnić cały obwód grzania.
| Objaw | Możliwe przyczyny | Co pomaga je rozróżnić |
| Pralka pierze bez podgrzewania | przerwa w grzałce, uszkodzony NTC, przerwany przewód, luźny konektor, problem ze sterowaniem | pomiar rezystancji grzałki i NTC, kontrola wiązki oraz złączy |
| Zabezpieczenie instalacji wyłącza zasilanie | upływność grzałki do osłony, uszkodzona wiązka, zalanie podzespołów lub inna usterka elektryczna | pomiar rezystancji izolacji i oględziny miejsc narażonych na wodę |
| Woda jest zbyt gorąca lub zbyt chłodna | niewłaściwa charakterystyka NTC, niestabilny styk, błąd połączenia albo sterowania | porównanie rezystancji czujnika z dokumentacją i obserwacja jej zmiany podczas ogrzewania |
| Grzałka i NTC są sprawne, lecz grzanie się nie włącza | uszkodzona wiązka, przekaźnik lub moduł, brak prawidłowego sygnału poziomu wody | pomiar przewodów oraz diagnostyka układu poziomu wody i modułu |
| Nowa grzałka przecieka | zabrudzone gniazdo, podwinięta uszczelka, nieprawidłowe osadzenie albo zły wariant części | kontrola kołnierza, uszczelki i próba szczelności po montażu |
Pralka może blokować grzanie, jeśli sterownik nie otrzymuje prawidłowej informacji o poziomie wody. Jeżeli urządzenie jednocześnie nieprawidłowo pobiera wodę, grzeje tylko sporadycznie albo zgłasza błąd poziomu, należy sprawdzić również układ ciśnieniowy oraz hydrostat i czujnik poziomu wody.
Jak sprawdzić grzałkę pralki Whirlpool?
Przed pomiarem wyjmij wtyczkę z gniazda, zakręć dopływ wody i opróżnij pralkę. Zdejmij konektory z zacisków grzałki, aby miernik nie badał równolegle przewodów lub elektroniki urządzenia. Warto wcześniej zrobić zdjęcie połączeń.
Pomiar elementu grzejnego
Ustaw multimetr na pomiar rezystancji i przyłóż sondy do dwóch zacisków zasilających grzałkę. Sprawny element powinien mieć skończoną rezystancję zgodną z jego mocą i napięciem znamionowym. Wartość orientacyjną można obliczyć ze wzoru R ≈ U²/P. Dla grzałki 2000 W zasilanej napięciem 230 V wynik teoretyczny wynosi około 26,5 Ω.
- wskazanie OL, nieskończoności lub brak ciągłości oznacza przerwę w elemencie grzejnym;
- wynik bliski zeru wskazuje na zwarcie między zaciskami, ale trzeba wcześniej uwzględnić rezystancję przewodów pomiarowych;
- wynik zbliżony do obliczonego potwierdza ciągłość elementu, lecz nie wyklucza przebicia do metalowej osłony ani usterki pojawiającej się po rozgrzaniu.
Nie porównuj wyniku z jedną „prawidłową rezystancją dla Whirlpool”. W tej kategorii występują grzałki o różnych mocach, dlatego wartość trzeba odnosić do oznaczeń konkretnej części.
Pomiar upływności do osłony
Następnie sprawdza się izolację między każdym zaciskiem zasilającym a metalowym kołnierzem lub osłoną grzałki. Zwykły multimetr może wykryć wyraźne przebicie, ale nie zawsze ujawni niewielką upływność albo usterkę występującą dopiero w wysokiej temperaturze. Pełniejszą ocenę wykonuje się miernikiem rezystancji izolacji, zgodnie z procedurą i napięciem testowym właściwymi dla urządzenia.
Jeżeli pralka wyłącza zabezpieczenie różnicowoprądowe podczas podgrzewania, a rezystancja między głównymi zaciskami wygląda prawidłowo, nie uznawaj grzałki za sprawną bez badania izolacji.
Pomiar rezystancji izolacji oraz diagnostyka urządzenia pod napięciem są przeznaczone dla osoby posiadającej odpowiednie kwalifikacje, doświadczenie i właściwe przyrządy. Nie wolno uruchamiać pralki z odłączonym przewodem ochronnym ani obchodzić jej zabezpieczeń.

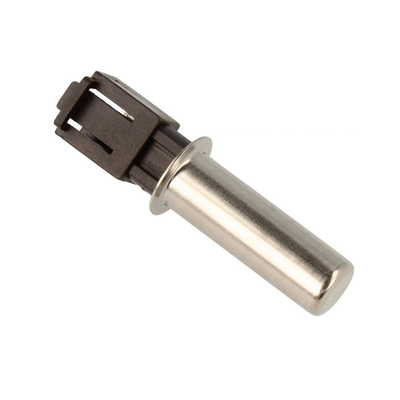

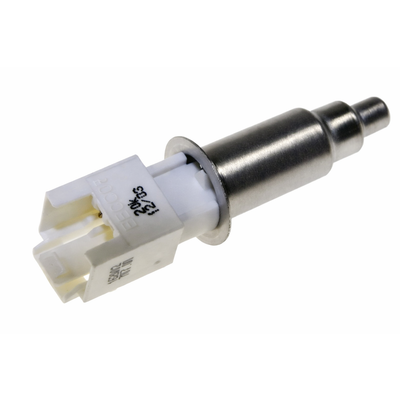

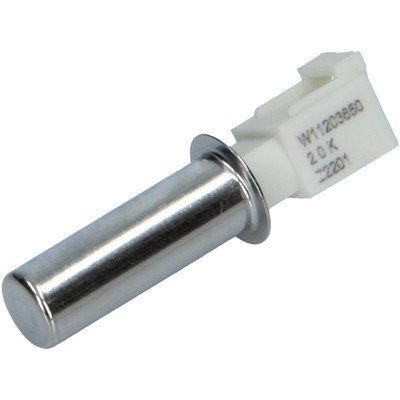

Jak sprawdzić czujnik temperatury NTC?
Czujnik należy odłączyć od wiązki i mierzyć na jego własnych stykach. Ustaw multimetr na zakres obejmujący kiloohmy, zanotuj temperaturę otoczenia i wynik, a następnie stopniowo ogrzewaj część pomiarową czujnika. Nie zanurzaj złącza ani przewodów, jeżeli czujnik nie jest do tego konstrukcyjnie przystosowany.
Dla czujnika NTC rezystancja powinna maleć płynnie podczas ogrzewania i rosnąć podczas chłodzenia. O uszkodzeniu mogą świadczyć:
- przerwa w obwodzie lub zwarcie;
- brak wyraźnej zmiany rezystancji po zmianie temperatury;
- nagłe skoki albo zaniki wskazania podczas delikatnego poruszania złączem;
- wynik niezgodny z tabelą serwisową dla danego czujnika i temperatury pomiaru.
Sam fakt, że rezystancja maleje, potwierdza jedynie ogólną reakcję termistora. Nie dowodzi prawidłowej charakterystyki w całym zakresie temperatur. Czujniki wyglądające identycznie mogą mieć różne wartości nominalne, dlatego nie należy podawać jednej uniwersalnej rezystancji dla wszystkich pralek Whirlpool.
Jeżeli grzałka i NTC mają prawidłowe wyniki, sprawdź ciągłość wiązki aż do modułu, stan konektorów i ślady korozji. Dopiero po wykluczeniu tych elementów uzasadniona jest diagnostyka modułu sterującego i obwodu przekaźnika grzałki.
Czy kod F08 oznacza konieczność wymiany grzałki?
W części rodzin pralek Whirlpool kod F08 jest związany z obwodem grzania, lecz nie jest automatycznym wskazaniem grzałki do wymiany. Diagnostyka może obejmować jej rezystancję i izolację, złącza, przewody oraz moduł sterujący. Znaczenie kodów i kolejność testów zależą od platformy urządzenia, dlatego kod trzeba sprawdzać w dokumentacji odpowiadającej pełnemu numerowi serwisowemu.
Podobnie błąd dotyczący temperatury może wynikać z uszkodzenia czujnika NTC, jego przewodów albo wejścia pomiarowego modułu. Wymiana czujnika „na próbę” nie zastępuje sprawdzenia rezystancji i połączeń.
Dostęp i wymiana grzałki lub czujnika
Sposób dostępu zależy od konstrukcji pralki. W urządzeniach ładowanych od przodu grzałka może być dostępna po zdjęciu tylnej albo przedniej części obudowy. W pralkach ładowanych od góry dostęp często prowadzi przez panel boczny. Przed demontażem ustal położenie grzałki na podstawie dokumentacji konkretnego modelu albo lokalizacji przewodów dochodzących do dolnej części zbiornika.
Typowa kolejność pracy obejmuje:
- Odłączenie zasilania, zakręcenie wody i usunięcie pozostałości wody przez układ odpływowy.
- Zdjęcie właściwego panelu obudowy bez ciągnięcia za przewody i ostre krawędzie blachy.
- Sfotografowanie połączeń oraz odłączenie przewodu ochronnego, konektorów zasilających i wtyczki NTC.
- Poluzowanie centralnej nakrętki grzałki bez całkowitego zdejmowania jej z trzpienia, a następnie ostrożne zwolnienie docisku uszczelki.
- Wyjęcie elementu bez podważania krawędzi zbiornika nadmierną siłą.
- Oczyszczenie gniazda z osadu i ciał obcych oraz sprawdzenie, czy wewnętrzny uchwyt grzałki nie jest uszkodzony.
- Wsunięcie nowej części we właściwe prowadzenie, równomierne osadzenie uszczelki i dokręcenie mocowania bez jej nadmiernego zgniatania.
- Podłączenie przewodów zgodnie z wcześniejszym zdjęciem oraz wykonanie próby szczelności.
Wewnętrzny uchwyt w zbiorniku utrzymuje grzałkę z dala od obracającego się bębna. Pominięcie prowadzenia może powodować ocieranie i szybkie uszkodzenie nowej części. Po montażu obróć bęben ręką i upewnij się, że nie słychać kontaktu z grzałką.
Przy wymianie samego NTC sprawdź sposób jego zabezpieczenia w kołnierzu. Niektóre czujniki można wyjąć bez demontażu całej grzałki, w innych dostęp wymaga poluzowania jej mocowania. Trzeba liczyć się z niewielkim wyciekiem pozostałej wody.
Błędy popełniane podczas naprawy
- Zakup części wyłącznie na podstawie zdjęcia i przybliżonej długości.
- Uznanie grzałki za sprawną po samym pomiarze między jej zaciskami.
- Montaż elementu poza uchwytem znajdującym się wewnątrz zbiornika.
- Ponowne użycie uszkodzonej, zabrudzonej lub podwiniętej uszczelki.
- Nadmierne dokręcenie nakrętki i zdeformowanie gumowego uszczelnienia.
- Zamiana przewodów NTC z innymi połączeniami albo uszkodzenie delikatnego złącza.
- Uruchomienie pełnego prania bez wcześniejszej kontroli szczelności.
- Wymiana modułu przed sprawdzeniem grzałki, NTC, wiązki i konektorów.

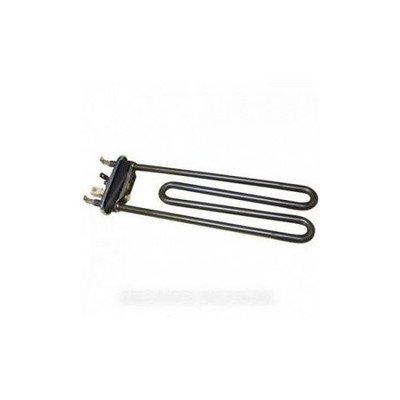

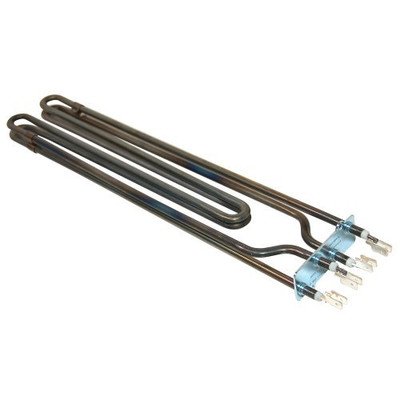

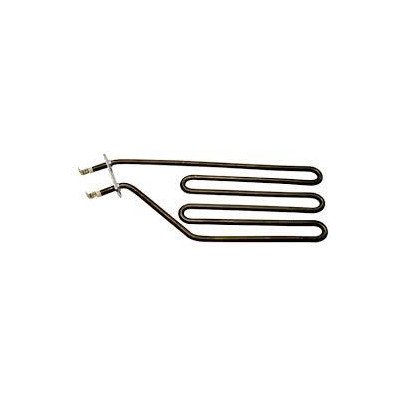

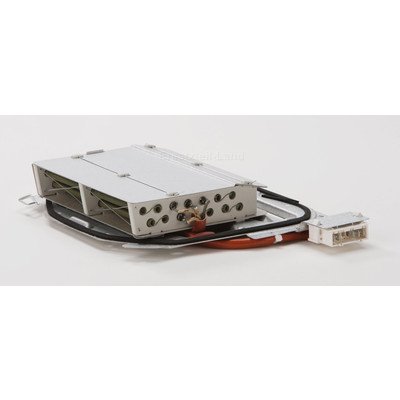

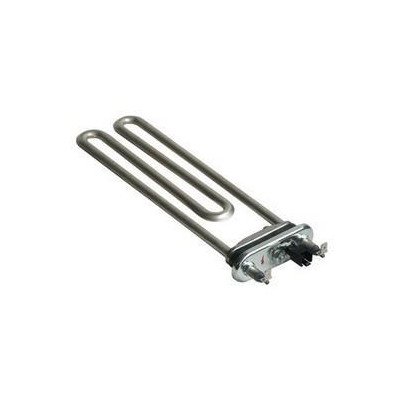

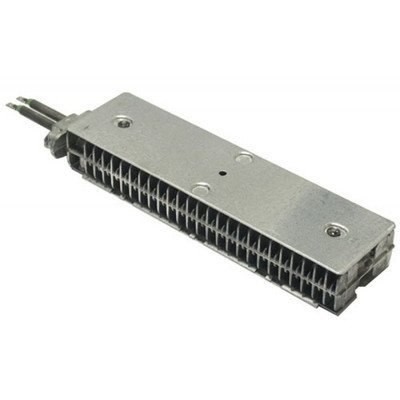

Jak dobrać właściwą grzałkę lub czujnik NTC Whirlpool?
Podstawą doboru jest pełny numer serwisowy, nazywany również numerem produktu lub 12NC. W urządzeniach koncernu Whirlpool często ma on 12 cyfr i rozpoczyna się od 85. Odczytaj cały numer z tabliczki znamionowej — sam model pralki może obejmować kilka wersji technicznych.
Po potwierdzeniu zgodności katalogowej porównuje się również:
- napięcie i moc grzałki;
- długość części zanurzonej w zbiorniku i jej kształt;
- wymiary kołnierza oraz uszczelki;
- położenie i rodzaj zacisków;
- obecność otworu na czujnik NTC;
- typ i charakterystykę czujnika;
- sposób mocowania oraz wariant zbiornika.
Nie każda grzałka jest dostarczana z czujnikiem. Jeżeli nowa część ma otwór na NTC, nie oznacza to jeszcze, że dowolny czujnik będzie z nią i modułem prawidłowo współpracował. Stary NTC można przełożyć tylko wtedy, gdy jest sprawny, pasuje mechanicznie i jego zastosowanie potwierdza katalog części.
Przed zamówieniem zapisz model oraz pełny numer serwisowy 12NC z tabliczki znamionowej. Następnie porównaj numery części, moc, długość, mocowanie i wersję z czujnikiem. W razie wątpliwości prześlij czytelne zdjęcie całej tabliczki oraz starego podzespołu z widocznymi oznaczeniami.
FAQ — grzałki i czujniki NTC do pralek Whirlpool
Czy zimna szyba drzwi oznacza uszkodzenie grzałki?
Nie. Temperatura szyby zależy od programu, ilości wody, konstrukcji drzwi i momentu kontroli. Po zimnym płukaniu także sprawna pralka może być chłodna. Usterkę potwierdza się pomiarami grzałki, izolacji, NTC i połączeń.
Jaka powinna być rezystancja grzałki pralki Whirlpool?
Zależy od napięcia i mocy konkretnego elementu. Wartość orientacyjną oblicza się ze wzoru R ≈ U²/P. Dla 2000 W i 230 V jest to około 26,5 Ω, ale prawidłowy wynik nie wyklucza przebicia grzałki do osłony.
Dlaczego grzałka ma prawidłową rezystancję, a pralka nadal wyłącza różnicówkę?
Pomiar między zaciskami sprawdza głównie ciągłość elementu grzejnego. Nie ocenia wystarczająco jego izolacji względem metalowej osłony. Niewielka upływność, zwłaszcza pojawiająca się po rozgrzaniu, może wymagać pomiaru miernikiem rezystancji izolacji.
Czy czujnik NTC można sprawdzić multimetrem?
Tak. Po odłączeniu czujnika mierzy się jego rezystancję i obserwuje zmianę podczas kontrolowanego ogrzewania. Rezystancja sprawnego NTC powinna maleć płynnie, lecz wartość musi być porównana z dokumentacją właściwą dla danego czujnika i temperatury.
Czy kod F08 zawsze oznacza spaloną grzałkę?
Nie. W rodzinach, w których F08 dotyczy obwodu grzania, przyczyną mogą być również przewody, konektory, upływność grzałki lub moduł sterujący. Znaczenie kodu trzeba potwierdzić dla pełnego numeru serwisowego pralki.
Czy można dobrać grzałkę po modelu i mocy?
Nie zawsze. Ten sam model handlowy może występować w kilku wariantach, a grzałki o identycznej mocy mogą różnić się długością, kołnierzem, wygięciem i miejscem na NTC. Do doboru użyj pełnego numeru serwisowego 12NC.
