Silniki do lodówek i zamrażarek Electrolux
Silniki do lodówek i zamrażarek Electrolux odpowiadają między innymi za wymuszony obieg powietrza. Brak nawiewu, nierówne chłodzenie, terkotanie lub zatrzymywanie się śmigła nie zawsze oznaczają jednak awarię silnika — przyczyną może być lód, przewód, czujnik drzwi albo sterowanie. Przed zakupem ustal rodzaj podzespołu i sprawdź pełny numer PNC urządzenia.
Jaki silnik pracuje w lodówce Electrolux?
Określenie „silnik lodówki” może oznaczać kilka różnych podzespołów. W urządzeniach z wymuszonym obiegiem powietrza występują przede wszystkim silniki wentylatorów parownika, chłodziarki lub skraplacza. Niektóre konstrukcje mają także silnik przepustnicy regulującej nawiew. Osobną częścią jest sprężarka, czyli hermetycznie zamknięty zespół tłoczący czynnik chłodniczy.

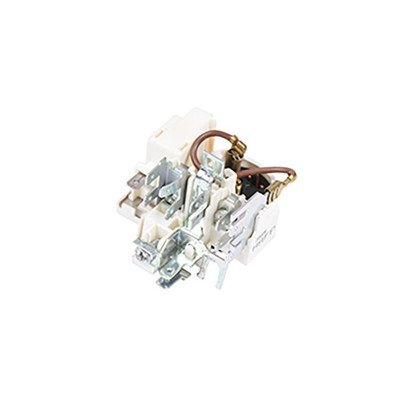

W tej grupie części mogą znajdować się również startery PTC, zabezpieczenia przeciążeniowe i listwy zaciskowe sprężarki. Nie są one silnikami wentylatorów, ale uczestniczą w uruchamianiu i ochronie silnika znajdującego się wewnątrz sprężarki. Przed diagnostyką trzeba więc ustalić, czy problem dotyczy obiegu powietrza, czy rozruchu agregatu.
Objawy a możliwe przyczyny
| Objaw | Co może być przyczyną | Co pozwala je rozróżnić |
| Zamrażarka jest zimna, a chłodziarka ciepła | zatrzymany wentylator parownika, oblodzony kanał, zamknięta przepustnica, usterka odszraniania lub sterowania | sprawdź przepływ powietrza i stan parownika; poprawa po pełnym rozmrożeniu, a następnie nawrót usterki wskazują raczej na narastający lód niż jednoznacznie na uszkodzony silnik |
| Terkotanie lub ocieranie zza osłony parownika | śmigło uderza o lód, przewód albo odkształconą osłonę; możliwy jest też luz osi silnika | po odłączeniu zasilania i rozmrożeniu sprawdź swobodę obrotu, ślady tarcia oraz pęknięcia łopatek |
| Wentylator nie obraca się mimo pracującej sprężarki | uszkodzony silnik, przerwana wiązka, problem ze złączem, czujnikiem drzwi, modułem lub sygnałem sterującym | brak ruchu nie wystarcza do oceny silnika, ponieważ w części modeli wentylator jest zatrzymywany przy otwartych drzwiach lub pracuje okresowo |
| Sprężarka próbuje ruszyć, słychać kliknięcie i po chwili się wyłącza | starter PTC, zabezpieczenie przeciążeniowe, połączenia zacisków, zasilanie albo uszkodzenie sprężarki | jest to inny tor diagnostyczny niż kontrola wentylatora; przed oceną sprężarki sprawdza się jej osprzęt rozruchowy i stan zacisków |
| Obie komory są zbyt ciepłe, a wentylator działa | niewydajna sprężarka, ubytek czynnika, niedrożność układu, zabrudzony skraplacz lub błędne sterowanie | działający nawiew nie potwierdza sprawności układu chłodniczego; potrzebna jest ocena temperatur, pracy sprężarki i wzoru oszronienia parownika |
Jeśli urządzenie odzyskuje sprawność po rozmrożeniu, ale po kilku dniach ponownie zanika nawiew, warto sprawdzić grzałkę i układ odszraniania. Lód może unieruchomić sprawny silnik lub zablokować kanały powietrzne.

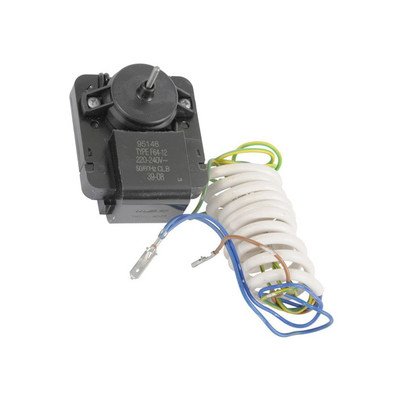

Jak sprawdzić silnik wentylatora?
Oględziny i próba mechaniczna
Odłącz urządzenie od sieci. Jeżeli wentylator jest oblodzony, pozwól lodówce całkowicie odtajać — bez odkuwania lodu ostrym narzędziem i bez kierowania gorącego powietrza na tworzywa, czujniki oraz rurki parownika.
Po odsłonięciu wentylatora sprawdź:
- czy łopatki nie są pęknięte i nie dotykają osłony;
- czy przewód lub izolacja nie weszły w tor śmigła;
- czy wirnik obraca się płynnie, bez zacięć i dużego luzu;
- czy na złączu nie ma wilgoci, korozji, nadpalenia lub poluzowanych styków;
- czy gumowe mocowania silnika nie są zdeformowane albo źle osadzone.
Ciężki obrót po rozmrożeniu, wyraźne zacinanie lub duży luz wskazują na mechaniczne zużycie silnika. Swobodny obrót nie potwierdza jednak sprawności uzwojenia, elektroniki wbudowanej w silnik ani działania pod obciążeniem.
Pomiar przy odłączonym zasilaniu
Najpierw odłącz wtyczkę silnika od instalacji urządzenia. W prostym silniku dwuprzewodowym pomiar ciągłości może wykazać przerwę w uzwojeniu. Brak ciągłości przemawia za uszkodzeniem, ale zmierzona rezystancja nie oznacza jeszcze, że silnik uruchomi się prawidłowo i nie zatrzyma po nagrzaniu.
Nie należy stosować jednej oczekiwanej rezystancji do całej kategorii. Electrolux używa silników o różnych napięciach i sposobach sterowania. Warianty prądu stałego mogą mieć przewód zasilania, masę, sterowanie PWM i sygnał zwrotny obrotów. Zwykły pomiar omomierzem takiego silnika może być niemiarodajny, a podanie napięcia bez rozpoznania pinów grozi uszkodzeniem części lub modułu.
Czy do silnika dochodzi zasilanie?
Pomiar napięcia na pracującym urządzeniu powinien wykonać technik, korzystając ze schematu lub procedury serwisowej właściwej dla pełnego PNC. W wybranych układach elektronicznych Electrolux tryb serwisowy pozwala osobno uruchamiać wentylatory i rozpoznawać brak zasilania, sygnału sterującego albo zablokowanie wirnika. Numery testów i sposób wejścia w tryb diagnostyczny nie są jednak wspólne dla wszystkich modeli.
Interpretacja pomiaru zależy od konstrukcji:
- prawidłowe zasilanie i sygnał sterujący przy nieruchomym wirniku kierują podejrzenie na silnik lub jego złącze;
- brak zasilania nie przesądza o uszkodzeniu silnika — trzeba sprawdzić wiązkę, czujnik drzwi, czujniki temperatury i moduł;
- obecność samego napięcia może nie wystarczyć do uruchomienia silnika sterowanego sygnałem PWM;
- poprawna praca w teście serwisowym nie wyklucza okresowego zacinania, błędu sygnału zwrotnego albo zatrzymywania przez lód.
Opisane pomiary pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia, dokumentacji właściwego modelu i zabezpieczonych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Co sprawdzić przed wymianą silnika?
- Czujnik drzwi — w części urządzeń wentylator nie pracuje przy otwartych drzwiach. Czujnik może być mechaniczny albo magnetyczny, dlatego brak widocznego przycisku nie oznacza, że go nie ma.
- Oblodzenie parownika — gruba warstwa lodu może zatrzymać śmigło i zablokować nawiew. Trzeba wtedy diagnozować grzałkę, zabezpieczenie termiczne, czujnik parownika, przewody i sterowanie odszranianiem.
- Kanały oraz przepustnicę — sprawny wentylator nie schłodzi komory, jeżeli kanał jest zatkany lodem lub silnik przepustnicy nie otwiera klapy.
- Wiązkę i styki — zawilgocone lub skorodowane złącze może powodować pracę przerywaną, brak informacji o obrotach albo spadek napięcia pod obciążeniem.
- Moduł i czujniki — sterownik uruchamia wentylator zależnie od temperatury i stanu urządzenia. Moduł warto podejrzewać dopiero po sprawdzeniu części mechanicznych, wiązki i sygnałów wejściowych. Odpowiednie podzespoły znajdują się w kategorii elektronika do lodówek Electrolux.
Jak uzyskać dostęp do silnika?
Silnik wentylatora parownika znajduje się zwykle za wewnętrzną osłoną lub kanałem powietrznym w komorze zamrażarki, ale w innych konstrukcjach oddzielny wentylator może znajdować się w chłodziarce. Wentylator skraplacza montowany jest w dolnej części urządzenia, w pobliżu sprężarki. Dokładne położenie zależy od wariantu wykonania.
Typowa kolejność dostępu do wentylatora parownika obejmuje:
- opróżnienie odpowiedniej komory i odłączenie lodówki od zasilania;
- wyjęcie szuflad, półek i ruchomych prowadnic zasłaniających panel;
- pełne rozmrożenie osłony, jeśli trzyma ją lód;
- zdjęcie panelu bez szarpania przewodów czujnika, oświetlenia lub wentylatora;
- oznaczenie położenia wtyczek i przebiegu przewodów przed demontażem zespołu.
Nie podważaj zamarzniętej osłony na siłę i nie wkładaj narzędzi między lamele parownika. Przebicie rurki oznacza otwarcie układu chłodniczego i wymaga naprawy specjalistycznej.

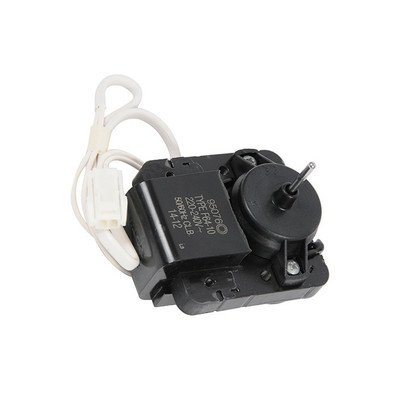

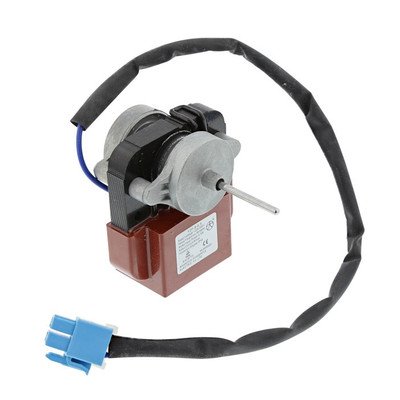

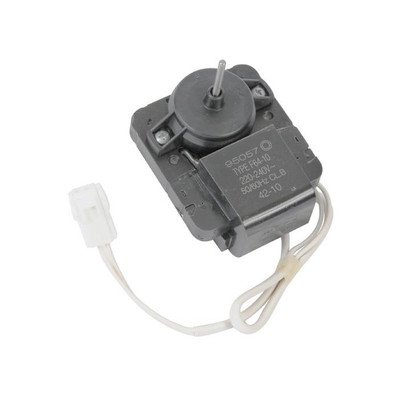

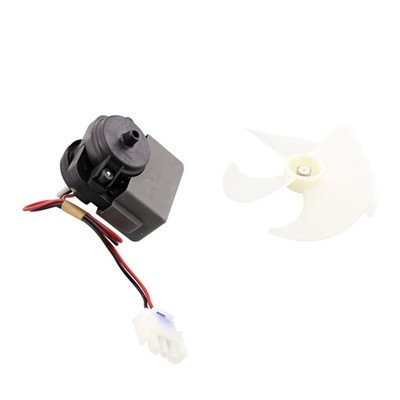

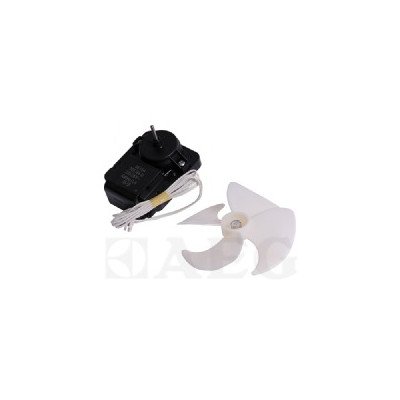

Wymiana silnika wentylatora
Po wyjęciu zespołu porównaj nową część ze starą pod względem napięcia znamionowego, liczby przewodów, złącza, mocowania, kierunku obrotów i sposobu osadzenia śmigła. Jeśli producent przewiduje przełożenie łopatki, gumowych tulei lub wspornika, zachowaj ich orientację i kolejność montażu.
Przed założeniem osłony sprawdź ręcznie, czy śmigło ma wolną przestrzeń. Przewody poprowadź w fabrycznych uchwytach, aby nie weszły w wirnik. Panel oraz kanały muszą zostać poprawnie uszczelnione i osadzone — nieszczelny kanał ogranicza przepływ nawet przy sprawnym silniku.
Po uruchomieniu nie oceniaj naprawy tylko na podstawie chwilowego ruchu wentylatora. Skontroluj brak ocierania, przepływ z kratek oraz temperaturę obu komór po czasie potrzebnym do ustabilizowania pracy. Jeżeli parownik ponownie szybko zarasta lodem, wróć do diagnostyki odszraniania.

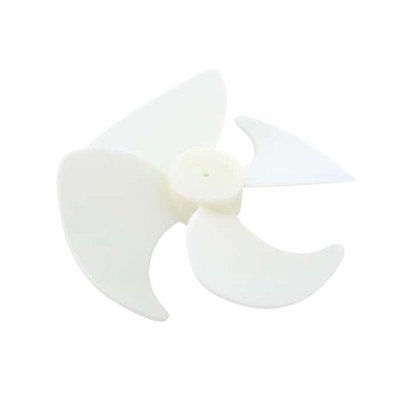

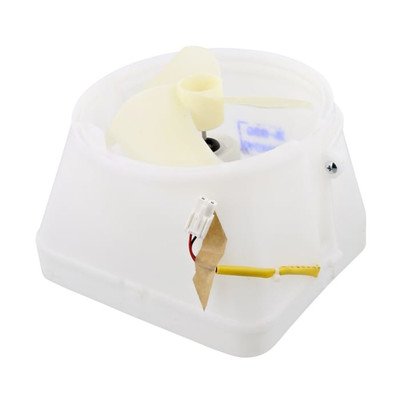

Kompletny wentylator, samo śmigło i silnik nie zawsze są sprzedawane jako jedna część. Porównaj zakres zestawu również z kategorią wentylatorów lodówek Electrolux.

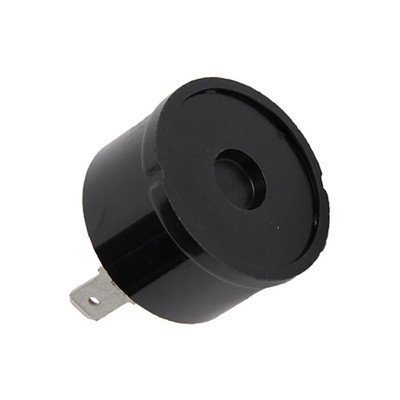

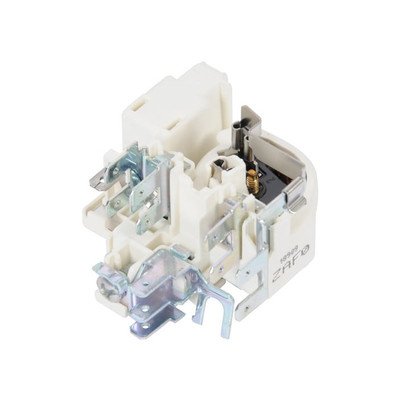

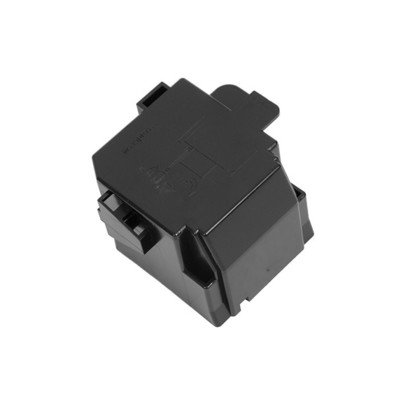

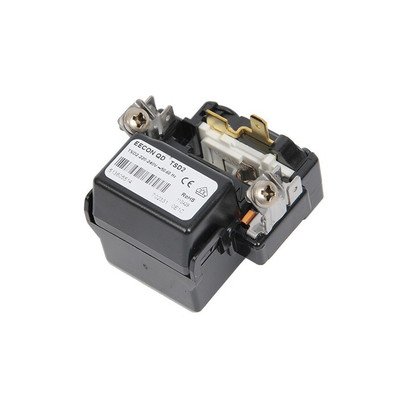

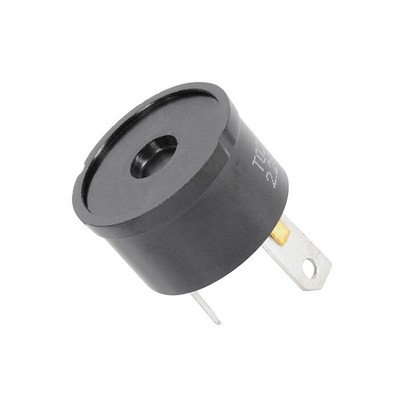

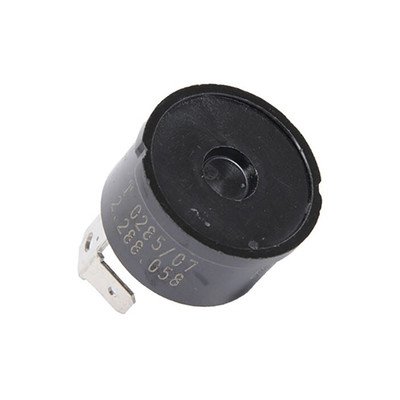

Starter PTC i zabezpieczenie sprężarki
Jeżeli objawem jest cykliczne klikanie przy sprężarce, brak jej rozruchu lub szybkie zadziałanie zabezpieczenia termicznego, kontrola wentylatora nie rozwiąże problemu. Po odłączeniu urządzenia sprawdza się stan osłony zacisków, konektorów, startera PTC i zabezpieczenia przeciążeniowego. Pęknięcia, ślady przegrzania, luźne styki lub rozsypany wkład PTC są istotnymi wskazówkami.
Rezystancję startera można porównywać wyłącznie z dokumentacją konkretnego wykonania i po ostygnięciu elementu. PTC zmienia właściwości wraz z temperaturą, dlatego przypadkowa wartość bez warunków pomiaru nie potwierdza sprawności. Sprawny osprzęt rozruchowy nie wyklucza mechanicznego lub elektrycznego uszkodzenia sprężarki.
Wymiana samej sprężarki wymaga otwarcia szczelnego obiegu, odzysku czynnika, lutowania lub wykonania zatwierdzonych połączeń, próby szczelności, próżni i ponownego napełnienia. Jest to zadanie dla serwisanta chłodniczego. Sprężarki są dostępne osobno jako kompresory lodówek Electrolux.
Jak dobrać silnik do lodówki Electrolux?
Podstawą doboru jest pełny numer PNC / Prod.No., zwykle rozpoczynający się cyfrą 9. Tabliczka znamionowa chłodziarki lub zamrażarki znajduje się najczęściej wewnątrz urządzenia, na bocznej ściance jednej z komór. Odczytaj cały PNC wraz z końcowymi cyframi wariantu, a nie tylko nazwę modelu.
Przy porównywaniu części znaczenie mogą mieć:
- napięcie oraz rodzaj zasilania silnika;
- liczba przewodów i funkcje poszczególnych pinów;
- sterowanie stałe, wielobiegowe albo PWM;
- kształt złącza i sposób zamocowania;
- średnica osi, rodzaj śmigła i kierunek obrotów;
- miejsce pracy: parownik, chłodziarka, skraplacz lub przepustnica;
- numer kompletnego zespołu oraz części wchodzących w zestaw.
Identyczna obudowa lub pasujące złącze nie gwarantują zgodności elektrycznej. Przed zamówieniem porównaj część z katalogiem dla pełnego PNC; jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej oraz numer widoczny na starym silniku.
FAQ – silniki do lodówek i zamrażarek Electrolux
Czy brak nawiewu oznacza uszkodzony silnik?
Nie. Śmigło może być zablokowane lodem, wentylator może być wyłączony przez czujnik drzwi, a zasilanie może nie docierać z powodu wiązki, czujnika temperatury albo modułu. Najpierw sprawdź swobodę wirnika, oblodzenie i złącza.
Dlaczego chłodziarka nie chłodzi, mimo że zamrażarka działa?
W konstrukcji wykorzystującej wspólny parownik chłodne powietrze może nie docierać do chłodziarki z powodu zatrzymanego wentylatora, lodu w kanale lub zamkniętej przepustnicy. Jeśli problem wraca po rozmrożeniu, należy sprawdzić układ odszraniania.
Czy silnik wentylatora powinien pracować przy otwartych drzwiach?
Nie w każdym modelu. Sterownik może wyłączać wentylator po wykryciu otwarcia drzwi. Test trzeba wykonywać zgodnie z instrukcją serwisową danego PNC, z uwzględnieniem czujnika mechanicznego lub magnetycznego.
Czy można sprawdzić silnik wentylatora omomierzem?
W prostym silniku dwuprzewodowym można wykryć przerwę w uzwojeniu, ale prawidłowa ciągłość nie potwierdza pracy pod obciążeniem. W silnikach elektronicznych, wieloprzewodowych i sterowanych PWM sam omomierz zwykle nie daje rozstrzygającego wyniku.
Czy wystarczy dobrać silnik po modelu lodówki?
Nie. Ten sam model handlowy może występować w kilku wersjach technicznych. Do potwierdzenia części potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej oraz, pomocniczo, oznaczenie starego podzespołu.
