Silniki do pralek Electrolux
Silniki do pralek Electrolux odpowiadają za ruch bębna, a w pralko-suszarkach także za pracę wybranych wentylatorów. Brak obrotów, szarpanie lub iskrzenie nie zawsze oznaczają konieczność wymiany całego zespołu — przyczyną może być pasek, szczotki, czujnik obrotów, wiązka albo moduł. Właściwy wariant silnika dobieraj według pełnego PNC z tabliczki znamionowej.
Jaki silnik może znajdować się w pralce Electrolux?
W urządzeniach Electrolux występują różne układy napędowe, dlatego sposób diagnostyki trzeba dopasować do konstrukcji konkretnej pralki:

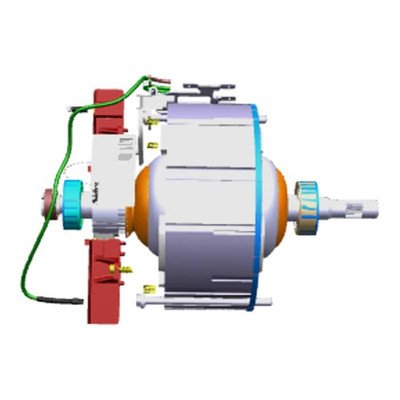

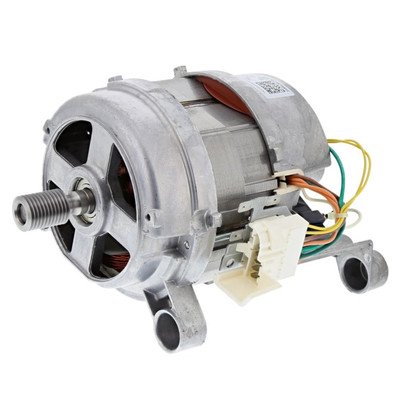

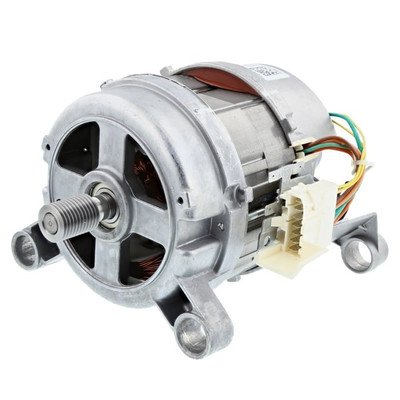

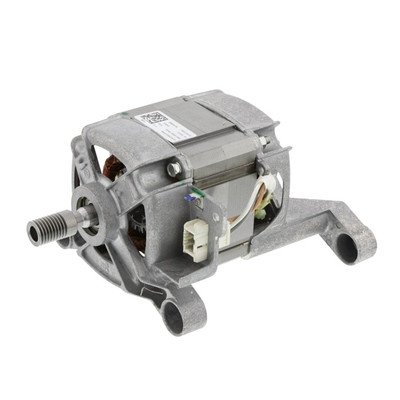

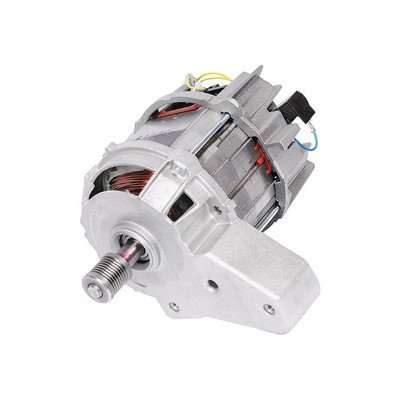

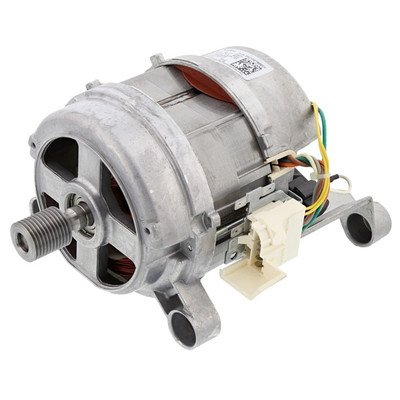

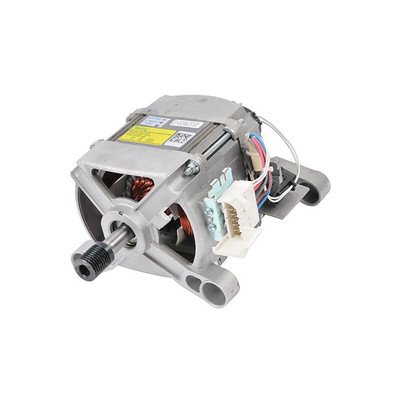

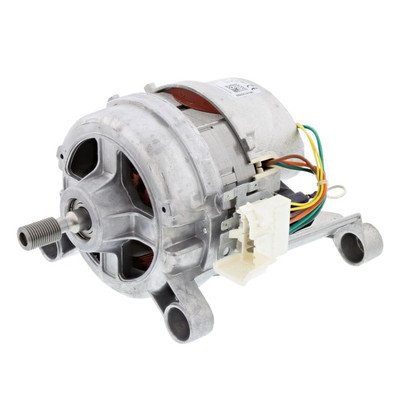

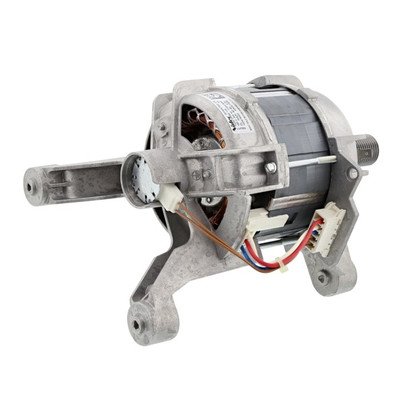

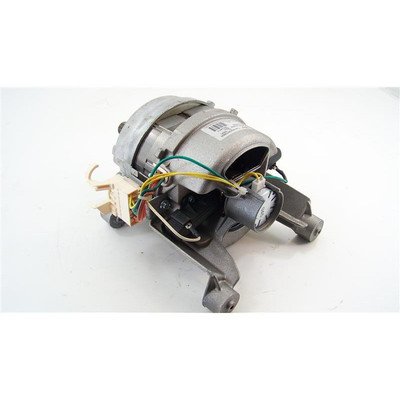

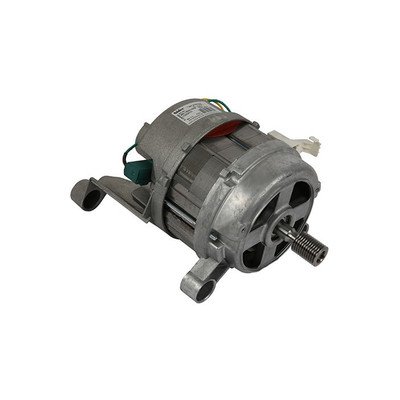

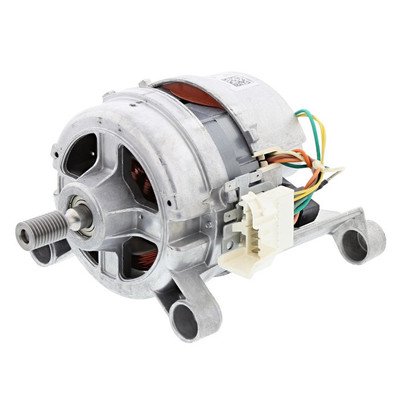

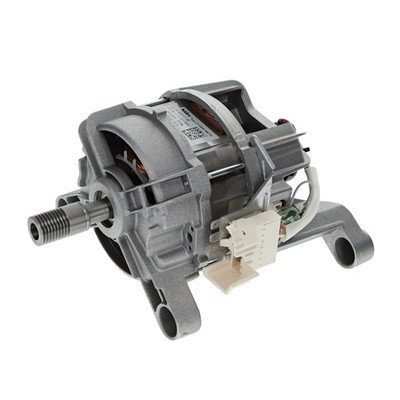

- silnik komutatorowy ma szczotki węglowe, komutator oraz zwykle tachogenerator mierzący prędkość obrotową;

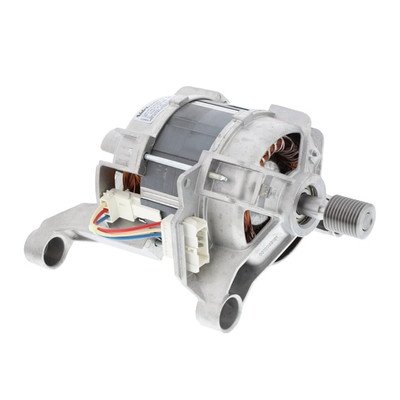

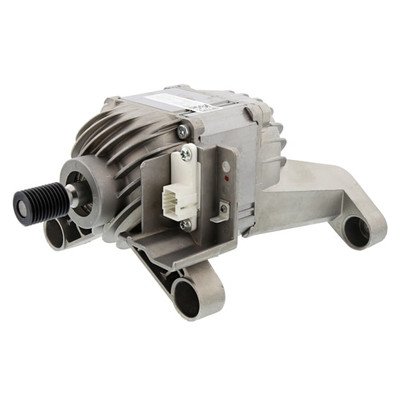

- silnik bezszczotkowy PM lub inwerterowy nie ma szczotek i współpracuje z elektronicznym układem zasilania oraz czujnikiem położenia lub prędkości;
- silnik wentylatora pralko-suszarki napędza obieg powietrza i nie należy go mylić z głównym silnikiem bębna.
Nie każda pralka Electrolux ma silnik indukcyjny ani kondensator rozruchowy. Obecność kondensatora, rodzaj uzwojeń i przypisanie styków należy potwierdzić na schemacie właściwym dla danego PNC.
Brak obrotów bębna nie zawsze oznacza uszkodzony silnik
Przed zakupem kompletnego silnika warto ustalić, w którym momencie program się zatrzymuje i czy inne funkcje urządzenia działają.

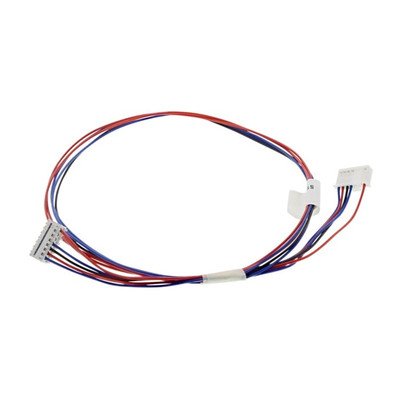

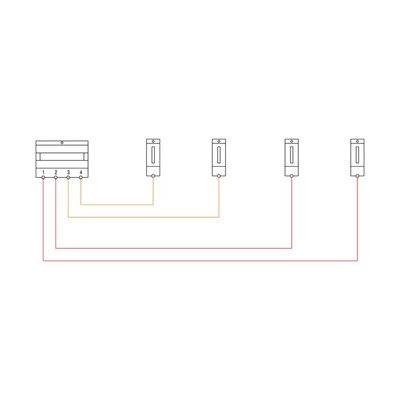

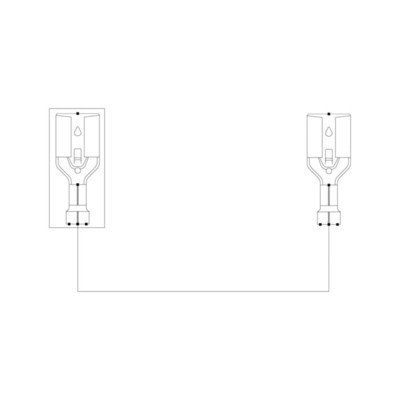

| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Pralka pobiera wodę, ale bęben nie rusza | zsunięty lub zerwany pasek, szczotki, silnik, wiązka, sterowanie | sprawdź pasek i kostkę silnika; w silniku komutatorowym oceń obie szczotki i komutator |
| Bęben wykonuje krótki ruch i zatrzymuje się | brak sygnału tacho, poluzowany magnes tachogeneratora, przerywająca wiązka, sterowanie | sprawdź mocowanie czujnika, ciągłość jego obwodu i przewody między silnikiem a modułem |
| Pranie przebiega, ale nie ma wirowania | woda nie została odpompowana, niewyważony wsad, zużyte szczotki, problem napędu | najpierw ustal, czy zbiornik jest opróżniony i czy pralka podejmuje kilka prób rozłożenia wsadu |
| Silnik szarpie lub pracuje tylko w jednym kierunku | szczotki, komutator, przekaźniki kierunku obrotów, wiązka | oględziny szczotek i komutatora połącz z kontrolą złączy; sam działający jeden kierunek nie potwierdza sprawności silnika |
| Silne iskrzenie, swąd albo czarny osad | zużyte lub zakleszczone szczotki, uszkodzony komutator albo wirnik | przerwij użytkowanie; długie szczotki nie wykluczają zwarcia uzwojenia wirnika |
| Głośna praca i opór bębna | łożyska zespołu piorącego, ciało obce, pasek, łożyska silnika | po zdjęciu paska obracaj oddzielnie bębnem i wałem silnika; pozwala to rozdzielić źródła hałasu |
| Zadziałanie zabezpieczenia różnicowoprądowego | upływność silnika lub wiązki, ale także grzałki, filtra sieciowego albo innych obwodów | pomiar izolacji wykonuj po odłączeniu badanych elementów, zamiast zakładać winę silnika |
Jeżeli brak wirowania wynika z problemów z odpływem, należy sprawdzić układ odpompowania i pompę pralki. Gdy koło silnika obraca się, ale bęben pozostaje nieruchomy, skontroluj pasek napędowy, jego napięcie oraz stan koła pasowego.
Czy ręczny opór bębna świadczy o awarii?
Nie w każdym przypadku. W pralkach z silnikiem PM podczas ręcznego obracania może być wyczuwalny regularny, skokowy moment oporowy pochodzący od magnesów. Nie należy go automatycznie uznawać za zatarte łożysko. Niepokojące są natomiast tarcie, metaliczne chrobotanie, boczny luz bębna lub wyraźnie ciężki obrót także po odłączeniu paska. Wtedy trzeba skontrolować łożyskowanie pralki, krzyżak bębna i przestrzeń między bębnem a zbiornikiem.
Jak sprawdzić silnik komutatorowy?
Przed pomiarami odłącz pralkę od sieci, zakręć wodę i usuń wodę pozostałą w urządzeniu. Wypnij kostkę silnika, aby wyniku nie zmieniały połączenia modułu sterującego. Zrób zdjęcie przewodów i oznacz złącza przed demontażem.

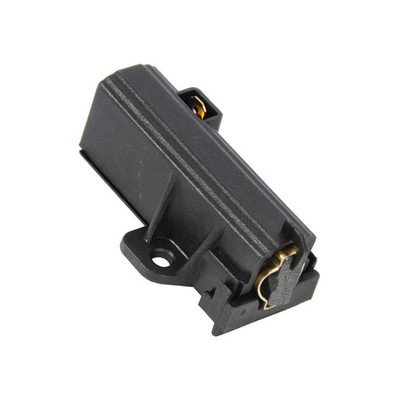

1. Szczotki i komutator
Wyjmij obie szczotki. Powinny swobodnie przesuwać się w prowadnicach i być dociskane do komutatora przez sprężyny. Nierówne zużycie, pęknięcie, zakleszczenie albo przewód doprowadzający prąd znajdujący się blisko powierzchni roboczej uzasadniają wymianę kompletu.
Powierzchnia komutatora powinna być równa. Głębokie rowki, nadpalone segmenty, uniesione lamelki lub ślady intensywnego iskrzenia mogą wskazywać, że sama wymiana szczotek nie wystarczy. Przy długich szczotkach i silnym iskrzeniu trzeba brać pod uwagę uszkodzenie wirnika.
Jeżeli zużyte są tylko szczotki, wymieniaj je parami i dobieraj nie tylko według długości wkładu, lecz także obudowy, przekroju, skosu, strony montażu, rodzaju konektora i silnika.
2. Ciągłość uzwojeń
Miernikiem ustawionym na niski zakres rezystancji sprawdza się uzwojenia stojana, obwód wirnika oraz zabezpieczenie termiczne zgodnie z pinoutem konkretnego silnika. Przerwa w obwodzie oznacza uszkodzenie uzwojenia, szczotki, termika albo połączenia wewnętrznego.
Niska, stabilna rezystancja nie potwierdza jednak pełnej sprawności. Zwykły multimetr może nie wykryć zwarcia międzyzwojowego, które ujawnia się dopiero pod obciążeniem jako słaby rozruch, przegrzewanie lub silne iskrzenie. Wirnik warto kontrolować w wielu położeniach, powoli obracając wałem — nagła przerwa albo wyraźnie odmienny wynik w jednym położeniu wymaga dalszej oceny komutatora i uzwojenia.
Nie stosuj jednej wartości rezystancji do wszystkich silników. Dokumentacja jednej rodziny sterowników Electrolux podaje różne zakresy dla silników różnych producentów, nawet gdy pełnią tę samą funkcję.
3. Tachogenerator
Tachogenerator znajduje się zwykle na końcu wału silnika komutatorowego. Po odłączeniu kostki należy:
- ustalić właściwą parę styków według schematu lub oznaczeń silnika;
- sprawdzić, czy cewka nie ma przerwy;
- obserwować stabilność pomiaru podczas poruszania przewodami;
- skontrolować mocowanie cewki oraz magnesu na wale;
- jeżeli procedura modelu to przewiduje, sprawdzić powstawanie niewielkiego napięcia przemiennego podczas ręcznego obracania wałem.
Brak ciągłości może oznaczać przerwaną cewkę lub przewód. Prawidłowa rezystancja nie wyklucza poluzowanego magnesu, złego ustawienia czujnika ani usterki występującej dopiero podczas drgań. Dlatego przy objawie „rusza na chwilę i staje” oględziny mechaniczne tacho są równie ważne jak pomiar.
4. Izolacja względem obudowy
Sprawdź, czy żaden zacisk silnika nie ma zwarcia z metalowym korpusem. Multimetr pozwala znaleźć zwarcie o małej rezystancji, ale nie jest pełnym testem izolacji. Rzetelna ocena upływności wymaga odpowiedniego miernika rezystancji izolacji i procedury dla badanego silnika. Silnik z detergentem, wodą lub dużą ilością pyłu węglowego trzeba oczyścić, osuszyć i ustalić źródło zanieczyszczenia przed ponownym uruchomieniem.
Diagnostyka silnika inwerterowego lub PM
Silnik bezszczotkowy nie ma szczotek ani komutatora, dlatego ich wymiana nie może usunąć usterki. Po odłączeniu zespołu sprawdza się przede wszystkim:
- stan wtyków, przewodów i ślady przegrzania;
- ciągłość uzwojeń oraz podobieństwo wyników między odpowiadającymi sobie fazami;
- brak połączenia uzwojeń z obudową;
- czujnik położenia lub prędkości według dokumentacji konkretnego silnika;

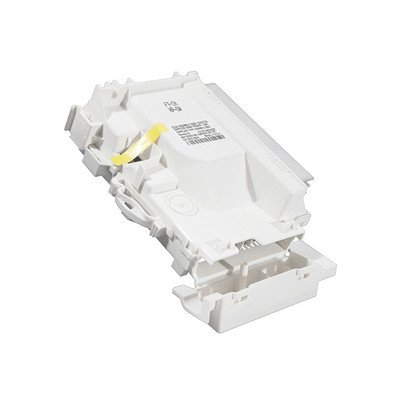

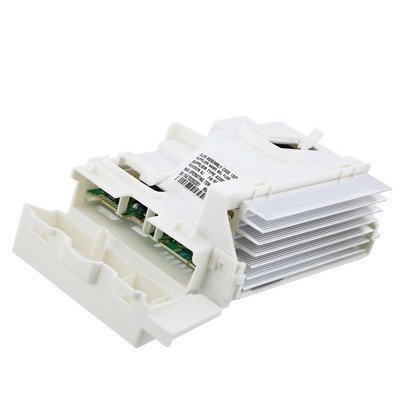

- układ inwertera lub moduł, jeżeli silnik i wiązka przeszły właściwe testy.
Niesymetryczny wynik uzwojeń może wskazywać na przerwę lub uszkodzenie jednej fazy. Symetryczne wyniki nie wykluczają zwarcia międzyzwojowego ani usterki pojawiającej się po rozgrzaniu. Nie wolno zgadywać pinoutu na podstawie identycznego kształtu kostki.
Pomiary napięć sterujących i przebiegów podczas pracy wykonuje się przy otwartym urządzeniu pod napięciem. Takie czynności są przeznaczone wyłącznie dla wykwalifikowanego technika dysponującego dokumentacją, odpowiednimi przyrządami i zabezpieczeniami. Nie podłączaj silnika „na krótko” bez właściwego schematu i ograniczenia prędkości — silnik szeregowy bez obciążenia może osiągnąć niebezpieczne obroty.
Co oznaczają błędy E50, E51, E52, E53 i E54?
Kod nie jest automatycznym wskazaniem części do zakupu. Ogólny komunikat E50 może towarzyszyć problemowi silnika lub przeciążeniu bębna. Najpierw wyjmij część wsadu i sprawdź, czy urządzenie pracuje bez przeładowania.
Dokładniejsze znaczenie kodów zależy od rodziny elektroniki. Przykładowo w urządzeniach ze sterowaniem EWM2100:
| Kod | Znaczenie w rodzinie EWM2100 | Co trzeba sprawdzić |
| E51 | zwarcie triaka zasilającego silnik | upływność silnika, wiązkę i płytę sterującą |
| E52 | brak sygnału tachogeneratora | złącza, wiązkę, cewkę tacho, jej położenie, magnes, silnik i moduł |
| E53 | problem obwodu kontrolującego triak silnika | połączenia i moduł sterujący |
| E54 | sklejone styki przekaźnika silnika | upływność obwodu silnika, wiązkę oraz płytę |
Nie przenoś tej tabeli na każdą pralkę Electrolux. Pełny kod trzeba zestawić z dokumentacją elektroniki zastosowanej w konkretnym PNC. Jeżeli silnik i przewody są sprawne, dalszej kontroli może wymagać moduł sterujący, ale nie należy go wymieniać bez wykluczenia zwarcia lub upływności silnika.
Jak uzyskać dostęp do silnika i go wymienić?
W wielu pralkach ładowanych od frontu silnik napędowy znajduje się pod zbiornikiem, a dostęp uzyskuje się od tyłu. Typowa kolejność obejmuje:
- odłączenie zasilania, zakręcenie wody i opróżnienie układu;
- zdjęcie panelu dającego dostęp do napędu;
- sfotografowanie ułożenia paska i przewodów;
- zdjęcie paska z koła pasowego;
- wypięcie kostki silnika oraz przewodu ochronnego;
- podparcie silnika, odkręcenie mocowań i zsunięcie go z prowadnic;
- oczyszczenie miejsca montażu i kontrolę wiązki;
- osadzenie nowego silnika, podłączenie przewodów i równe założenie paska.
Nie jest to procedura uniwersalna. W pralkach ładowanych od góry dostęp może prowadzić przez panel boczny, a w niektórych urządzeniach konstrukcja obudowy lub zespołu piorącego wymaga innej kolejności. Silnik wentylatora pralko-suszarki znajduje się przy kanale powietrznym i jego demontaż nie przebiega tak samo jak wymiana napędu bębna.
Po montażu obróć bęben ręcznie, sprawdź ułożenie paska i wykonaj próbę bez prania. Obserwuj rozruch w obu kierunkach, odpompowanie i stopniowe wejście na obroty. Natychmiast przerwij test w przypadku intensywnego iskrzenia, zapachu przegrzanej izolacji, zsuwania paska lub nietypowego hałasu.
Jak dobrać właściwy silnik do pralki Electrolux?
Podstawą jest pełny PNC / Prod.No., a nie sama nazwa modelu. Numer znajdziesz na tabliczce znamionowej — w pralce jest ona zwykle za drzwiami albo w okolicy klapy filtra. Zapisz wszystkie cyfry PNC wraz z końcówką wariantu.
Przy porównywaniu silników uwzględnij:
- numer katalogowy i zgodność z pełnym PNC;
- rodzaj silnika: komutatorowy, PM, inwerterowy lub wentylatora;
- konstrukcję mocowań i długość wału;
- koło pasowe albo sposób połączenia z napędem;
- typ złącza i rzeczywiste przypisanie styków;
- czujnik obrotów lub położenia;
- zgodność z modułem sterującym i wariantem urządzenia.
Identyczna kostka, podobna obudowa lub zbliżona moc nie potwierdzają zamienności. Sam kompletny silnik zwykle nie wymaga programowania, ale płytka inwertera lub moduł sprzedawany razem z nim może wymagać konfiguracji właściwej dla urządzenia. Przed zamówieniem odczytaj pełny PNC z tabliczki i porównaj potwierdzone numery katalogowe.
FAQ – silniki do pralek Electrolux
Czy brak wirowania oznacza zużyty silnik?
Nie. Pralka może zrezygnować z wirowania, gdy nie odpompowała wody, wykryła niewyważony wsad albo ma problem z paskiem, szczotkami, tachogeneratorem, wiązką lub sterowaniem. Ustal, czy bęben obraca się podczas prania i czy zbiornik jest pusty przed próbą wirowania.
Czy można wymienić same szczotki zamiast całego silnika?
Tak, jeżeli zastosowano silnik komutatorowy, komutator i uzwojenia są sprawne, a właściwe szczotki są dostępne. Należy wymienić obie szczotki i dobrać ich obudowę, skos, wymiary oraz stronę montażu.
Czy sprawna rezystancja uzwojenia potwierdza dobry silnik?
Nie. Pomiar może wykazać przerwę lub zwarcie o małej rezystancji, ale nie zawsze wykryje zwarcie międzyzwojowe, usterkę zależną od temperatury albo przebicie pojawiające się pod wyższym napięciem.
Dlaczego silnik rusza na kilka sekund i staje?
Jedną z możliwych przyczyn jest brak prawidłowego sygnału prędkości. Trzeba sprawdzić tachogenerator lub czujnik położenia, mocowanie magnesu, przewody i złącza. Podobny objaw może wywołać także uszkodzenie silnika lub modułu.
Czy kod E50 oznacza konieczność zakupu silnika?
Nie. E50 jest komunikatem ogólnym i może pojawić się także przy przeciążeniu bębna. Dokładny kod zapisany w pamięci urządzenia oraz dokumentacja właściwa dla PNC pozwalają ustalić dalszą kolejność testów.
Gdzie znaleźć PNC pralki Electrolux?
Tabliczka znamionowa znajduje się zwykle po otwarciu drzwi pralki lub w okolicy klapy filtra. Do doboru części przepisz pełny PNC / Prod.No.; sam model może obejmować kilka różnych wykonań technicznych.
